ヒューズからACC電源が取れない…！

• 1
• 2

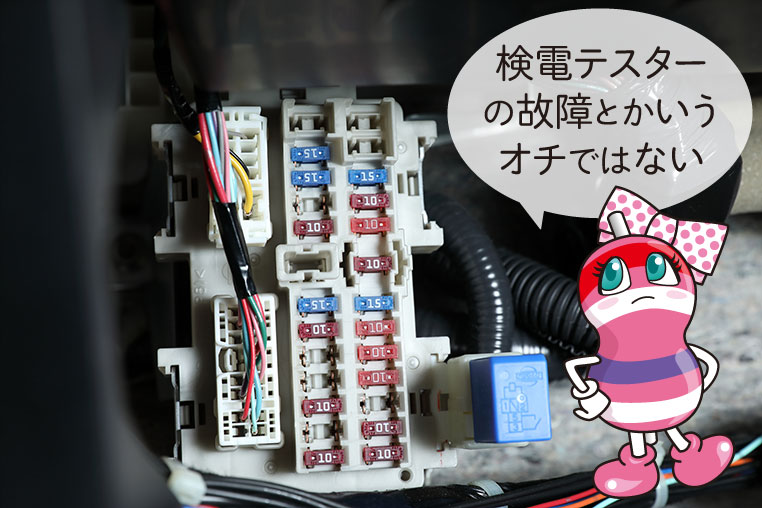

「ACC」と書かれたヒューズから取った電源が、なぜか常時電源だった。どのヒューズなら、ACC電源が取れますか？……という読者からの質問。まずは「なぜヒューズからACC電源が取れなかったのか」から、電装のプロが解説。

•

  読者の方から頂いた、ヒューズからのACC電源取り出しに関する疑問というか、謎。

  ●レポーター：イルミちゃん

■ 質問

---

GRS200クラウンアスリートにドラレコ取り付けをしていて，運転席側ヒューズの「フューエルオープナー」を常時電源として取り、そして「ACC」をアクセサリー電源として取り出したのですが、

ACCが常時電源だったようです。運転席側ヒューズの「アクセサリーソケット」も常時電源でした。

そこで、運転席側のヒューズでACC電源を取り出すときは、どれが適当なのか教えていただけるとありがたいです。

また助手席側から取る場合は常時電源・ACC電源ともに、どのヒューズからとったらよいか教えていただけるとありがたいです。

質問者╱ジョニーさん

•

  「ACC」と書いてあるヒューズから電源を取ったのに、常時電源なんてことがあるのでしょうか……？

•

  あるみたいですね…。

  ●アドバイザー：CEP 服部研究員

•

  それじゃあ、ACC（アクセサリー）電源とは言えないじゃないかッ！

•

  そういうことではなくて、ようは、ACCリレーがヒューズボックスの手前にあるのか、後ろにあるのか……という問題なんです。

•

  ACCリレー？

•

  どのヒューズの電源であれ、もとを辿ればそれはバッテリーの常時電源ですよね。

•

  ふむ。

•

  回路の途中に、ACCリレーなどのスイッチが入ることで、そこから先がACC電源になるわけですよ。

•

  なるほど、なるほど。

•

  しかし、回路の順番で見て、ACCリレーより手前にヒューズボックスがあるとすれば、そこに流れているのは「ACC電源になる前の常時電源」ということです。



「バッテリー」→「ヒューズ」→「ACCリレー」という回路の順番だとすると、ACC電源がヒューズから取れないことになる。

•

  そういうことか～。原因が分かった。

•

  ちなみに200系クラウンの回路を調べたら、まさにACCリレーの前にヒューズが付く回路でした。そのためACCで動作する部分の電源でも、常時電源になっています。

•

  え～っと、「ACC」ヒューズだけじゃなくて？

•

  ハイ。質問者の方が書かれている通り、「シガーソケット」のヒューズも常時電源です。

•

  じゃあ……ヒューズからはACC電源は取れないってこと？？？

•

  そうですね。配線図を確認した結果、「ACCオン時のみ電流が流れるヒューズ」というのは、存在していませんでした。

•

  そ、そんな……！

•

  私もあまりこの点を気にして配線図を見ていなかったのですが、そういう車もあるようです。

•

  もしかして、200系クラウン世代から、クラウンはそうなっているのかな？

•

  そこは私もちょっと気になったので、今回の質問を受けて、調べてみたんですよね。何か法則みたいのがあるのかな……と。

•

  さすが隊長。
  ……それで？

•

  現行の220系クラウンのシガーソケットのヒューズは、2020年11月まではACC、それ以降は常時電源となっていました。

•

  前期はACC電源に戻っていたものが、後期になると常時電源になるという……よく分からない話だな。

•

  また200系クラウンと同年代の70系ヴォクシーのシガーソケットのヒューズはACCで……要するに、法則はよく分かりませんでした。

•

  フーム。

•

  私の感覚的に言えば、ACCリレーのあとにヒューズが付いている車が多いようには思いますが……逆の車種もある、ということです。

•

  ……ということで、今回のジョニーさんの質問に対しては、「ACC電源が取れるヒューズはありません」という絶望的な回答となってしまいましたが……

•

  こういう場合の対応策は、2つ考えられます。

•

  ほう？

•

  まずひとつ目は、「どうしてもACC電源がほしい」ということであれば、ヒューズではなく配線から取るのが良いと思います。

•

  それはつまり、「シガーソケットのヒューズ」ではなく、「シガーソケットの配線」から電源を取ればよい。

•

  そういうことですね。



✔ 「シガーソケット裏から、分岐でIG電源╱ACC電源を取り出す方法」参照。

•

  シガーソケット自体はACC電源で動いている車種がほとんどなので、裏側の配線から取ればそれはACC電源です。

•

  でも、この場合ってまさか、シガーソケット自体が常時電源だったりはしないよね？

•

  少し前の輸入車だとそういうケースもありますけど、その仕様だと電装品をつないだままでバッテリーが上がるリスクがあるので、国産車ではそういう構造は聞いたことないですね。

•

  ということは、配線からACC電源を取ることはできるよ、ということだ。

•

  あるいは「もうヒューズ電源を買ってしまったから、ヒューズから取りたい」のであれば、IG電源を使われるのがよいと思います。

•

  あ、その手もあったか！
