平型端子の選び方

---

エーモンの平型端子ラインナップ9種類の違いと選び方

• 1
• 2

平型端子の選び方・最新版。入手性のよいエーモン端子で、具体的に解説する。最も定番的に使われる平型端子の250型は、用途に応じて気が利いたラインナップ（オスメスセット・メスのみ等）があるのもポイント。

•

  「エーモンの圧着端子ラインナップ5種類の違いと選び方」に続きましての端子シリーズ。

  ●レポーター：イルミちゃん

•

  今回は、平型端子の選び方です。

  ●アドバイザー：エーモン 中塚研究員

•

  車業界で一番メジャーなのはギボシ端子だと思いますが、実はエーモンの平型端子もラインナップ数は多いです。

•

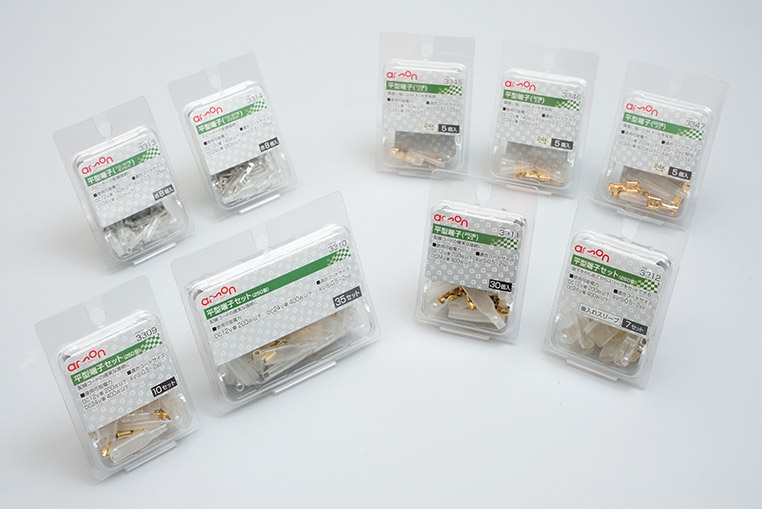

  全部で9種類のアイテムがありますね。

•

  平型端子も、オスメスの組み合わせで配線が脱着できる。そこはギボシ端子と同じ。

•

  そうです。

•

  だったらギボシ端子だけあればそれで済むような気もしますが、エーモンのラインナップに平型端子がたくさんあるのはナゼなんでしょうね？

•

  平型端子は昔からスイッチ関連でよく使われていたりとか……


•

  あとはホーンやスピーカーにも使われています。

•

  ああ、そうか。スイッチやスピーカーと接続したい場面では、必ず平型端子が必要になるんだ。

•

  そうなんです。ときどき必要になる。それで普段から配線の接続にも平型端子を使う、という方も少なからずいらっしゃいます。

•

  それなら一種類で済む！

•

  配線を脱着できる方式でつなぐ端子、という意味ではギボシ端子と同じですので、平型端子でも代わりになります。

•

  それで今でも平型端子には根強い需要があるんですね～。

•

  ここからは、エーモンの平型端子の選び方について。

•

  平型端子には形状の違いで複数の種類がありますが、一番オーソドックスなのは250型の平型端子です。



「平型端子が必要な場面と、サイズの選び方。250型、110型、187型の違い」参照。

•

  エーモン製のスイッチが採用している平型端子もほぼ250型（※一部例外あり）なので、それとつなぎたい場面でも250型が必要になります。

✔ ロッカスイッチ（3215）などは187型 平型端子を使っているが、これは例外的。

•

  250型というのが、一般的な平型端子？

•

  スピーカーにつなぐ場合は事情が別ですが、スイッチやホーンだと250型がよく使われています。

•

  なるほど。

•

  そして250型 平型端子のオスメスをセットにしているパッケージが、エーモンの平型端子の「3309」品番です。



詳細はAmazonの平型端子セット 250型 0.5～2スケア用 10セット（3309）参照。

---

•

  量が多く入っている徳用パッケージが、「3310」です。



詳細はAmazonの平型端子セット 250型 0.5～2スケア用 35セット（3310）参照。

---

•

  ここまでの違いは、ギボシ端子と似たような事情ですね。

•

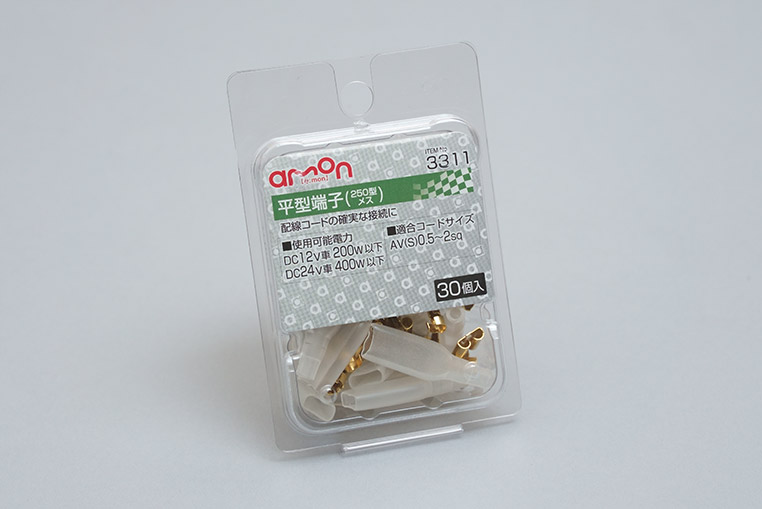

  そして同じ250型 平型端子の、メスだけをセットにしたものが「3311」です。



詳細はAmazonの平型端子 メスセット 250型 0.5～2スケア用 30個（3311）参照。

---

•

  なぜ「メスだけのセット」なんてものがあるかと言うと……

•

  例えばスイッチに配線をつなぐ場面で平型端子を使うと言いましたが、スイッチ側にはだいたいオス端子が付いています。

•

  ということは、そこにつなぐためにはメス端子がいる。

•

  そうなんです。目的が配線同士の接続ならオスメスセットが必要ですが、スイッチにつなぐだけならオスはいらないので、メスセットがあるのです。

•

  なーるほど。

•

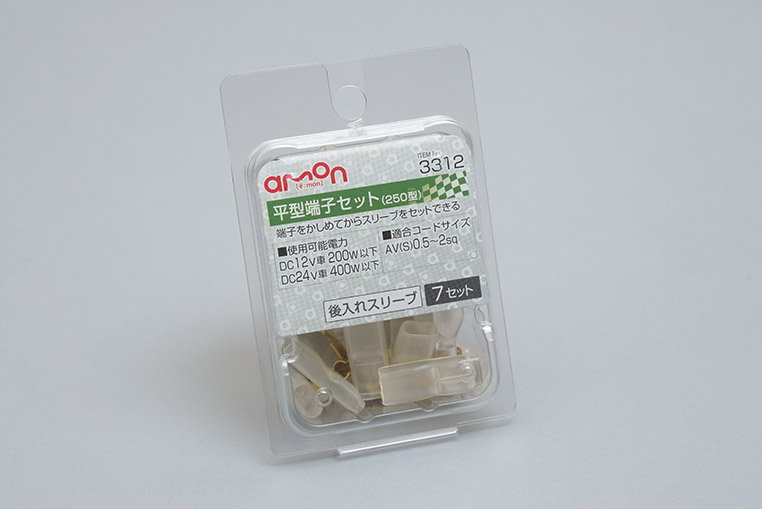

  平型端子セット（3312）というのもありまして、これも250型のオスメスセットになっています。



詳細はAmazonの平型端子セット 後入れスリーブ 250型 0.5～2スケア用 7セット（3312）参照。

---

•

  最初に出てきた「3309」と、どう違うのでしょうか？

•

  「3312」の平型端子は、後入れスリーブタイプになります。

•

  ああ、ギボシ端子にもあった、ズルイモデル！

•

  端子をかしめたあとにスリーブを入れられるので「よくスリーブを入れ忘れる」人に向いています。私もそうですが。

•

  金属の端子部分だけを見たら、今までのと同じ250型なんですね。

•

  ハイ。まったく同じで、スリーブだけの違いです。

•

  目的がスイッチへの接続だとしても、後入れスリーブタイプで問題ない？

•

  それはどちらでもつなげます。

•

  通常モデルか、後入れスリーブのどちらを選ぶかは、単に好みの問題と言えそうです。
