電装DIYの便利アイテム

---

エーモンのターミナルセットがモデルチェンジ。何が変わったのか？

• 1
• 2

エーモンのターミナルセットは、電装DIYでよく使う端子やコネクターをセットにした初心者におすすめのアイテム。昔からの定番商品だが、このたび最近の車の電装の傾向に合わせてモデルチェンジ。端子の基礎をおさらいしつつ、新たなセット内容を解説する。

•

  皆さん、エーモンのターミナルセットってご存じでしょうか？

  ●レポーター：イルミちゃん

•

  ターミナルセットは、電装DIYでよく使う端子類やコネクター類をセットにしたものです。

  ●アドバイザー：エーモン 中塚研究員

•

  端子やコネクターは、当然ながら単品でも買える。でも単品だと選択肢も多くて、選ぶのにそれなりの知識が必要。

•

  そうですね。それで電装初心者の人は「どれを買ったらいいのか分からない」という状態に陥りがちなので、よく使うアイテムをまとめたのがターミナルセットなんです。

•

  エーモンのターミナルセットは定番アイテムなので、このパッケージを見たことがある人も多いと思います。

従来のターミナルセット


•

  ちなみにエーモンのターミナルセットは1993年から発売開始しているので、27年も経っているんですよ。

•

  そんなに前からあったのか！

•

  細かい仕様変更は重ねながらも、基本的にはずっと、ターミナルセットとして販売継続しております。

•

  それだけ需要があるってことなんですねぇ。

•

  電装DIYを始めようとされる初心者の方には、ずっと人気のあるロングセラー商品と言えますね。

•

  で！ そのターミナルセットが、このたびモデルチェンジした、というのが今日のニュースです。

•

  はい。2月22日から新型ターミナルセットを販売開始いたしました。

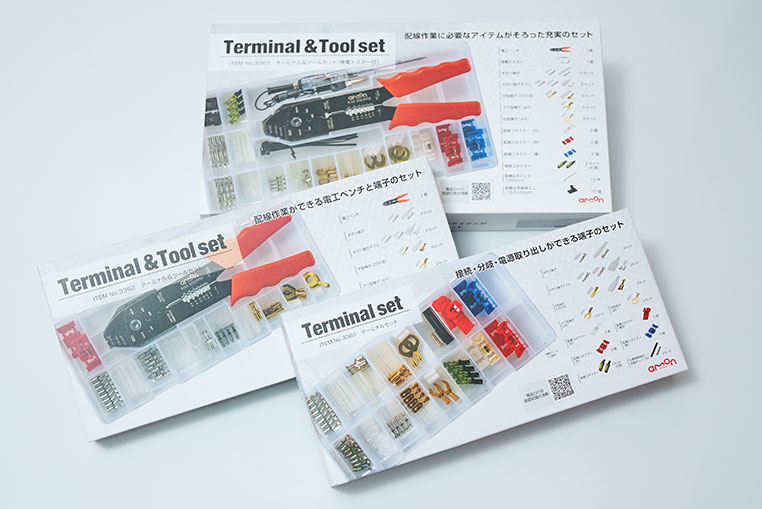

セット内容の違いで3ラインラップあり、従来と同じく電工ペンチ付きモデルも用意されている。

•

  電装DIY初心者向けとしては超定番アイテムですので、何がどう変わったのか、細かくチェックしていきたいと思います。

•

  新しいターミナルセットでは内容物を見直しています。

•

  フムフム。

•

  というのも最近の車では、純正配線がどんどん細線になっている傾向がありますので、それに合わせて、中身を見直しました。

•

  あー、モデルチェンジってそういうことなんだ。

•

  従来品には入っていなかった「接続コネクター」などを加えたのもそういう理由です。

•

  なるほど。しかし、初心者の人だと「接続コネクターってなに？」となると思われます。

•

  そうですね。それでは改めて、中身の端子やコネクター類についてイチから解説していきたいと思います。

•

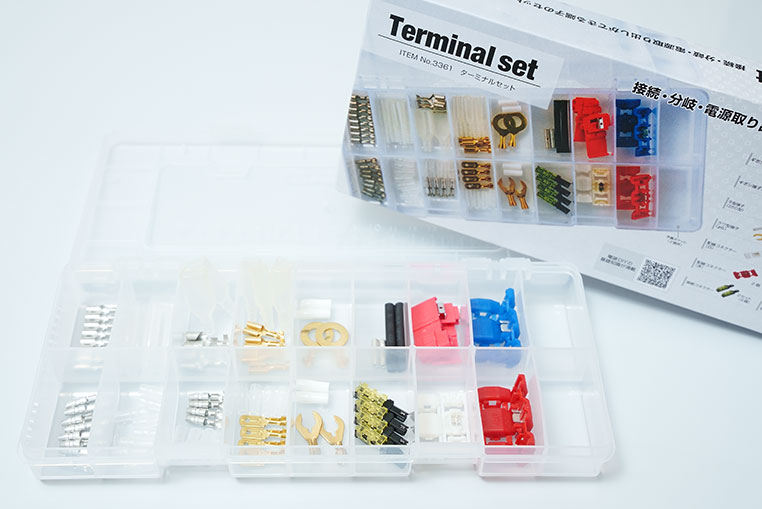

  ここでは「端子やコネクター類だけのセット」の、ターミナルセット(3361)を例に説明します。



詳細はAmazonのエーモン ターミナルセット（3361）

•

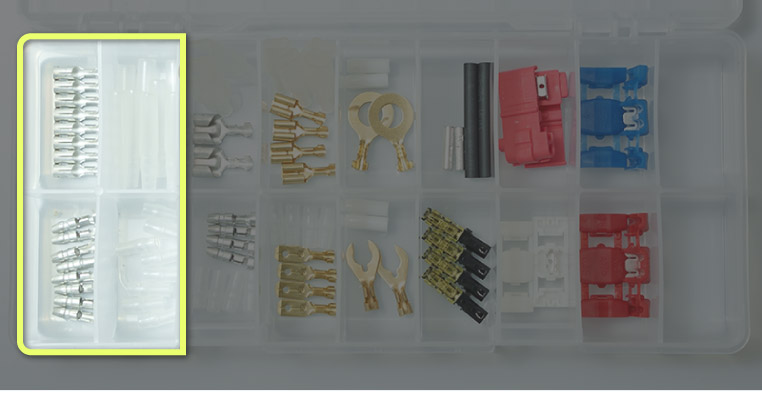

  まず、ケースの一番左側に入っているのがギボシ端子のオスとメス。それからそれぞれの端子に使うスリーブです。


•

  ギボシ端子は、配線の接続に使う端子としては最もポピュラーな存在です。



✔ 配線への取り付け方は、「ギボシ端子の正しいかしめ方（付け方）」参照。

•

  しかしギボシ端子は、適合する配線コードの太さが「0.5スケア以上（～2スケアまで）」となりますので、0.2スケアなどの細線には使えません。

•

  そこが問題ですよねぇ～。

•

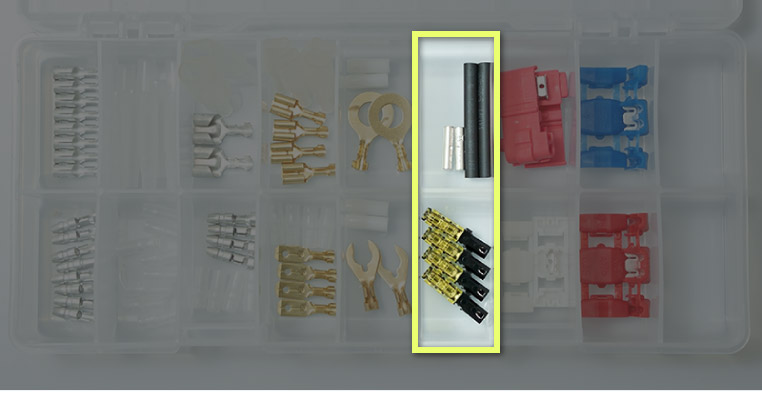

  細線用として使えるのが、「接続コネクター」と「圧着接続端子」です。


•

  接続コネクターは0.2～0.5スケアの範囲で使え、ギボシ端子同様に脱着もできるので、使い勝手が良いです。

•

  配線コードへの付け方も、パチンと閉じるだけなのでカンタン。



✔ 付け方は、「ギボシ端子の立場を脅かす!? 接続コネクター」参照。

•

  いっぽう圧着接続端子のほうは、0.25～1.25スケアに適合します。

•

  こちらは一度つなげたら脱着はできないけど、太線側の守備範囲がけっこう広い。



✔ 付け方は、「圧着端子の正しい付け方と、使い方のルール」参照。

•

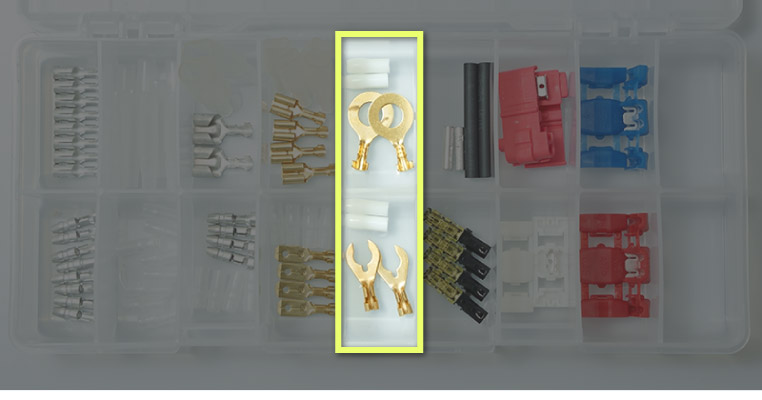

  それから丸型端子と、クワ型端子が入っています。


•

  これらは、電源線に使う端子として超定番ですね。

•

  丸型端子は抜ける心配がないので、バッテリーのプラス端子に直接つなぐ場面での使用を推奨しています。



✔ より詳しくは、「丸型端子の種類と、正しい使い方」参照。

•

  単品で買おうとすると、サイズ違いがいろいろあって迷いやすいですが……

•

  丸型端子の定番は8Φなので、ターミナルセットには8Φを入れています。

•

  なるほど。分かりやすい一択。

•

  そして先端が開いたクワ型端子は、ボディアース用に使う定番の端子です。



✔ より詳しくは、「クワ型端子でボディアースするための知識」参照。

•

  クワ型端子もサイズがいろいろありますが、ボディアース用途だと6Φを使うことが多いので、ターミナルセットには6Φを入れています。

•

  ターミナルセットなら、このあたりのサイズ選びで迷うことはありません。

•

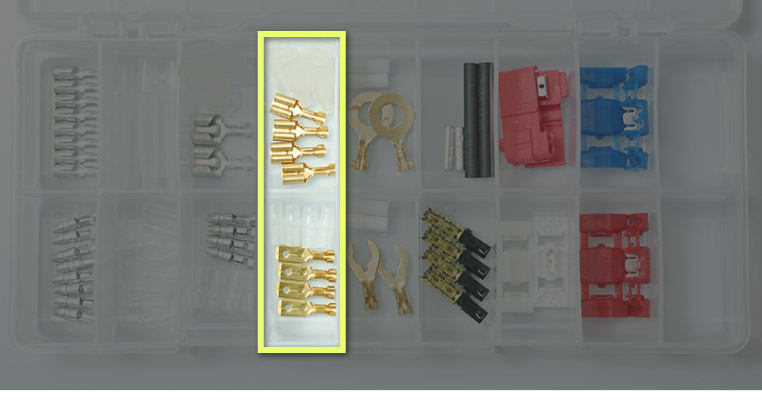

  次は平型端子。
  オス・メスで入っています。


•

  平型端子も、ギボシ端子同様、配線をつなぐときに使う端子ですが……

•

  平型端子は、トグルスイッチやロッカスイッチ、それからホーンやスピーカーにつなぐときに、必要になることが多い端子ですね。



✔ スイッチなどでは相手側が平型端子オスになっているので、配線側に平型端子メスをつけてつなぐ……というパターンがよくある。

---

※より詳しくは「平型端子が必要な場面と、サイズの選び方。250型、110型、187型の違い」参照。

•

  ターミナルセットには、よく使う250型の平型端子を入れてあります。

•

  なるほど。

•

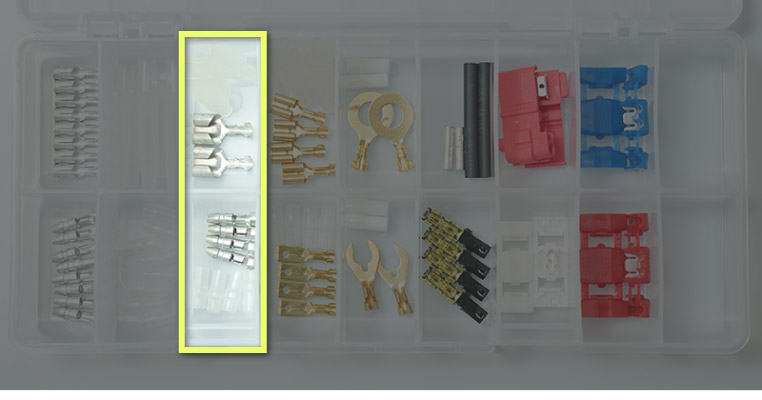

  そして、ギボシ端子ダブルが入っています。


•

  ギボシ端子ダブルってなに？ という人も多いと思いますが……

•

  二股になったメス端子を使うことで、配線が分岐できるギボシ端子ですね。


•

  普通のギボシ端子に、配線コードを2本突っ込んで分岐する人もいますが……その使い方はNGでしたね。

  ※「ギボシ端子に複数の配線を入れて、分岐に使ってもよいのか？」参照。

•

  そうなんです。
  分岐目的ならギボシ端子ダブルを使いましょう。

•

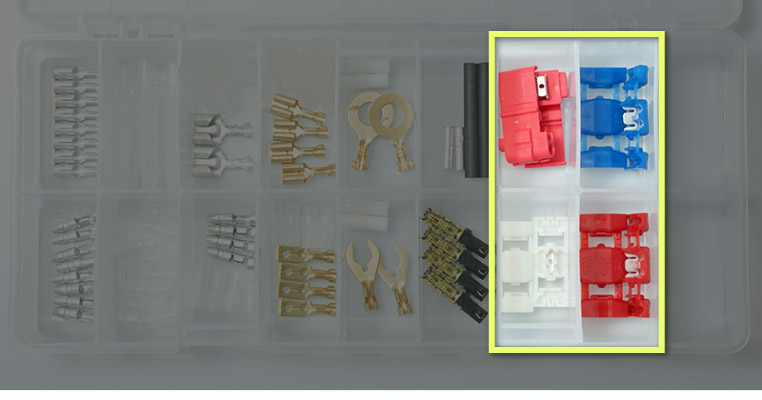

  そして、純正配線からの分岐で電源を取り出す……という場面で使うのが、配線コネクター（※エレクトロタップ）類です。


•

  配線コネクターだけで、4種類も入っている。

•

  従来のターミナルセットでは2種類でしたが、4種類に増えました。

•

  え～っと、赤・白・青の違いについては、以前に詳しく勉強したので分かるんですけども……



✔ 配線の太さに応じて、使い分ける。

---

※「エレクトロタップ（配線コネクター）の正しい使い方」参照。

•

  赤い配線コネクターで形状が違うのが、もう1種類ありますね。これは何？

•

  0.35～1.25スケアまでと、適合する範囲が広い配線コネクター（※単品での品番は3348）も入っています。

•

  へぇ～。
  そんなタイプもあるのか。

•

  定番モデルの白～赤～青の適合範囲に少しずつ重なっているので、守備範囲が広いです。

•

  ここまで、ざっとターミナルセット（3361）の中身について解説してきましたが、意外と知らない端子などもあったのではないでしょうか。

•

  ターミナルセットは、特に使用頻度の高い端子やコネクターをセットにしたものですが、あとは実際に電装DIYを始められてみてから……

•

  あああーーッ！

•

  どうかしましたか？

•

  私のターミナルセット、一番右のポケットには何も端子が入ってませんよ？


•

  これは不良品では!?

•

  いいえ、不良品ではありません。そこは最初から空きスペースになっております。

•

  ホントに？

•

  実際に電装DIYを始められますと、人それぞれで使用する端子も変わってきますから、空きポケットを用意したのです！ これホントですから！

•

  そっか、フリースペースね。

•

  ターミナルセットのケースは、自分の好きな端子を足したりしながら、端子類の収納ケースとして末永く使って頂ければと思います。

•

  端子がキレイに整理されているか否かで、電装DIYの効率は大きく変わってきますからね～。

•

  そういうことですね。

•

  次回はひき続き「電工ペンチ付きのターミナルセット」について解説していきます。
