車の電装品の動作確認方法の、間違ったやり方

• 1
• 2

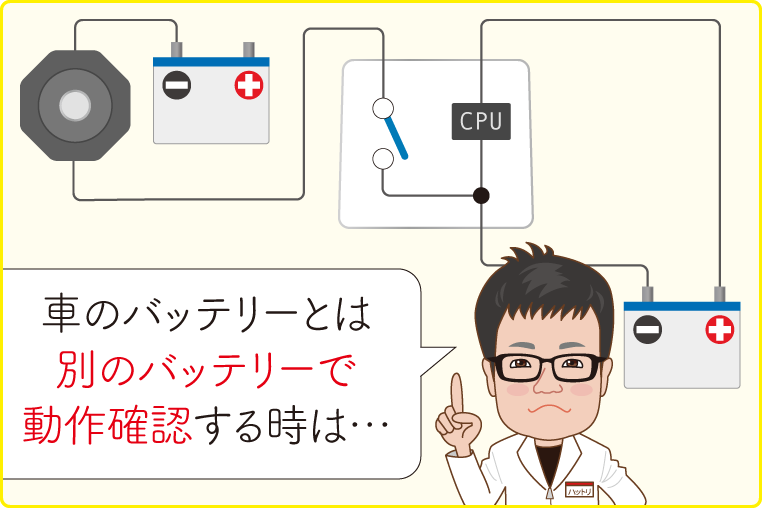

車の電装品の動作確認の注意点。取り付ける前に「電装品が壊れていないかどうか」チェックするのは、失敗しないために有効な対策ではあるが、間違ったやり方をして、出だしからつまずく例がある。

•

  車の電装品の動作確認方法として、よくある誤解というか、間違ったやり方について触れたいと思います。

  ●アドバイザー：CEP 服部研究員

•

  電装品の動作確認とは、つまり「電装品が壊れていないかどうか？」のチェックですよね。

  ●レポーター：イルミちゃん

•

  そうですね。電装品の動作確認をすること自体はよいのですが……ただ、ここでけっこう、電気的に間違った方法で行う人が少なくありません。

•

  電気的に間違った方法って？

•

  アンサーバックキットを例に説明しますと、以前に「リレー音がしているのにサイレンが鳴らない（出力がでない）ので、製品が故障しているのでは？」というお問い合わせがありました。



✔ 取り付け方法は「アンサーバックの取り付け方法╱必要な電源と配線は？」参照。

•

  リレー音がするってことは、電源は取れている。でも出力はされない、と。

•

  しかし、よくよく確認すると、製品の電源を別のバッテリーに接続して動作確認を行っていました。

•

  別のバッテリーってなに？

•

  車のバッテリーではなくて、電装品の検査をする目的で、外れた状態の別のバッテリーにとりあえずつないでみる。これは、車屋さんなどでけっこうありがちです。

•

  どうしてわざわざ、そんなことするのだろうか？

•

  動作確認をするにあたって、車両から電源を取った状態だと、そもそも正しく電源が取れていない可能性もあるため、新しいバッテリーから直接取れば問題ないだろう、という考えですね。

•

  あ～、なるほどね。それなら「電源は確実に取れている」と判断できるから。

•

  ……ところがその判断に落とし穴があるのです。

•

  アンサーバックキットの電源を、とりあえず用意した別の新しいバッテリーから取ったとしましょう。

•

  ふむ。

•

  しかし、この状態でアンサーバックキットの出力線を、車載したサイレンやブザーにつないで鳴らそうとしても、サイレンは鳴るわけがないのです。

•

  ……なんで？

•

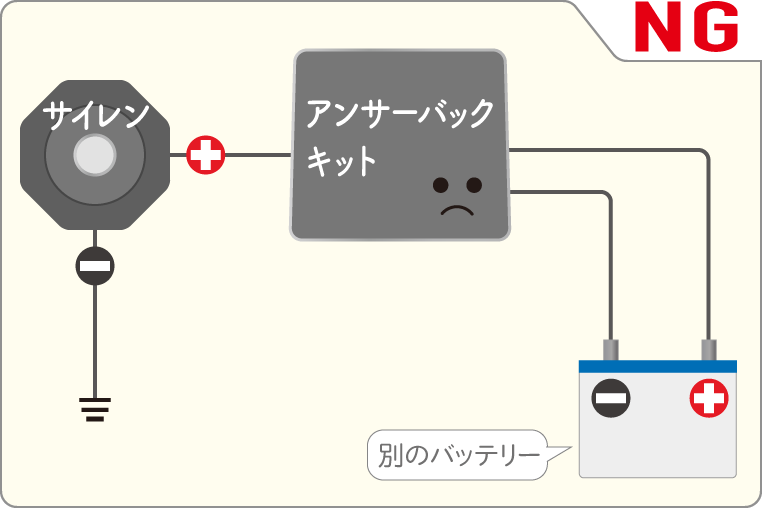

  サイレンのアースは、車両のボディアースに接続しているからです。図に描くとこういう状況（↓）です。


•

  サイレンのマイナス側の線は、ボディを経由して車載バッテリーのマイナスにつながっています。これだとサイレンの回路が成立せず、サイレンは鳴りません。

•

  あ～、そういうことか～。プラスからマイナスに戻る回路ができていないんだ。

•

  しかしアンサーバックキット本体は、別バッテリーのプラスとマイナスにつながっていれば、（本体だけは）動作はします。

•

  それでリレー音は出るのに、出力されない（サイレンが鳴らない）なんていう、紛らわしい現象が起こってしまう。

•

  そうなんです。

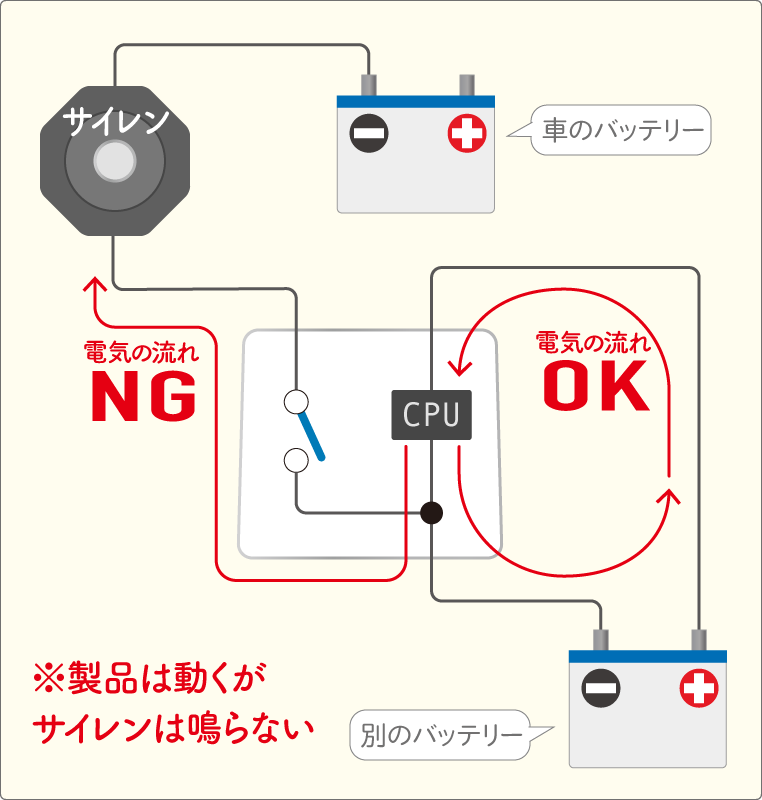

  電気的にはこういう状況（↓）なのです。



車体にボディアースしたサイレンは、車載バッテリーのマイナスにつないでいると同じことなので、別バッテリーから電源を取っている電装品の出力（プラス）をもらっても回路として成立せず、電気が流れない。

•

  わざわざ別バッテリーで動作確認するのなら、サイレンのアースも含めて、全部、別バッテリーに接続しないとダメですね。

•

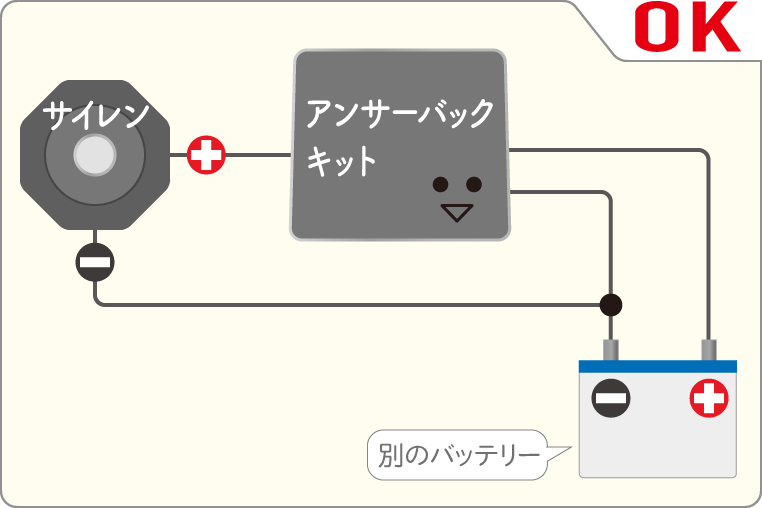

  ハイ。そういうことです。この状況（↓）になっていれば、回路として成立するので、動作確認はできます。


•

  別バッテリーを使うのであれば、「別バッテリーだけで回路が完結する」ように組めば問題ないってことね。

•

  そうですね。電気の回路というのは、電源のプラス側が（負荷を通して）電源のマイナス側につながることで成立します。

•

  ふむ。

•

  今回のように机上で図を描いて説明すれば、動作しないのは当然なのが分かると思いますが、いざ実際の現場では、間違われることも多い問題です。

•

  ちょっとそのへんに転がっているバッテリーで動作確認してみよう……ってやる人はけっこういるんですねぇ。

•

  別のバッテリーを使った電装品の確認方法が全部NGではないんですが、そのやり方をする場合には注意が必要なんですね。

•

  この電装品壊れている！と判断をくだす前に、動作環境が「回路として成立しているか」を考えてみましょう。
