電位差とは？ 電圧との違いはなに？

電位差（でんいさ）の意味がわからない、電圧ならわかるけど……という人は、実は半分わかっている。ここでは「電位差と電圧の違い」と「テスターは電位差を見ている」の意味するところを解説。ここがわかると、電気スキルが一段上がる。

•

  テスターの使いこなしについては、これまでにいろいろ解説してきました。

  ●アドバイザー：CEP 服部研究員

•

  「テスター」というのは、検電テスターとかサーキットテスターとか。

  ●レポーター：イルミちゃん

•

  そうですね。で、それらのテスターを使いこなすという意味で知っておいてほしいのが今回の話。

•

  なんでしょう？

•

  それは「テスターは電位差を見ている」ということです。

•

  デ、デンイサ？
  隊長、突然どした？

•

  電位差（でんいさ）という言葉は、ときどき出てくる電気用語ですよ。

•

  ……そういえば聞いたことある気もする。

•

  そうですよね。

•

  難しそうだからスルーしていました。

•

  ……。

•

  電圧なら知ってるけど、電位差とか難しいコト言われるとちょっと……

•

  電位差は、電圧と同じ意味です。……というか電圧って、電位差のことなんですよ。

•

  はあ!?
  同じってどういうこと？？？

•

  車のバッテリーの電圧は12Vですよね。


•

  でも正確には、マイナス側の0Vとプラス側の12Vがあって「12V分の差がある」から、電気が流れるんですよ。

•

  そうか。言われてみれば、12Vバッテリーといっても、マイナス側は0V……。

•

  その両者の差が「電位差」であり、車のバッテリーでいうと12Vなのです。

•

  落差があるから、電気が流れるみたいなハナシ？

•

  まさにそういうことです。電気はよく水に例えられますが、「電位」とは（イメージ的にとらえると）電気の高さのことです。

•

  電気にも高いとか低いとか、差があるんだ。

•

  だからこそ、両者をつなぐ道を作る（回路を作る）と、電気が流れるのです。

•

  ホホウ。なるほど。
  確かに水に似ている。

•

  検電テスターを使うときに、通常は、クリップ側をボディアースしますよね。


•

  これはなぜ、そうするのか考えてみましょう。

•

  う～ん……。
  そういう決まりだから。

•

  いや、ルールとはちょっと違う。だって、マイナス線を調べたいときは、逆にテスターに電源を取るでしょう？



✔ マイナス線の調べ方については、「検電テスターでマイナス線を調べるときに便利なゼムクリップ」参照。

•

  そういえば！
  これはルール破りでは。

•

  ルール破りではなく、これもテスターの使い方なのです。

•

  検電テスターは、なぜ、逆向きにするとマイナス線に反応するんだろう？

•

  なぜこういう使い方をするのか？ それは最初に言った通り「テスターは電位差を見ている」からです。

•

  ……隊長。
  依然として、その言葉の意味が分かりません！

•

  通常の検電テスターの使い方だと、あらかじめ片側を0V（アース）につないでおいて、反対側を12Vの線に当てたとき、12V分の電位差を検知しています。



検出できる電位差の範囲（測定できる電圧）は、検電テスターの仕様による。

•

  電気が通っているから反応する、としか考えていなかったけど……アレは電位差に反応しているんだ。

•

  逆向きに使って12Vを取っておけば、0Vのマイナス線に反応する……これも「12V分の電位差に反応している」点で、同じことなんですよ。

•

  プラス線とマイナス線の、電圧の差を測っているわけですね。

•

  ハイ。テスターをアースした状態だと、基準は0V。この状態でマイナス線に当てても、「差」がないから反応しないんですよ。

•

  だから、普通の使い方だとマイナス線は検知できない。

•

  そうです。検電テスターを使うときは、「差」をつけないといけない。

•

  そういうことか〜。

•

  この点はサーキットテスターも同じですが、サーキットテスターならこの電位差を「数字」として見られます。

•

  サーキットテスターには、赤と黒の2本の棒が付いています（↓）


•

  この両者の棒を当てた先の、電位差を見ているのです。

•

  ふむふむ。
  2本の棒の電位差ってことね。

•

  片方を12Vの電源線に、片方をアース線に当てると、約「12」という数字が出てきます。


•

  黒をアース・赤をプラスに当てると「12」と出ますし、反対に赤をアース、黒をプラスにあてると「−12」と出ますが、どっちにしても12Vの電位差を検出しているのは同じです。

•

  なるほど。
  べつに逆に当ててもいいのか。

•

  よくある例で、考えてみましょう。アース不良が起きて、そのアースポイントが問題ないのかを調べたい場合。

•

  ふむ。
  アースポイントが悪いのはよくある話。

•

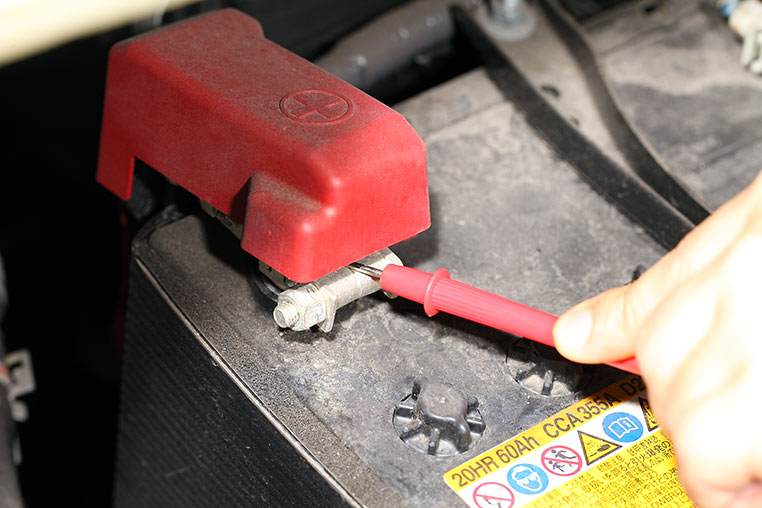

  まず、サーキットテスターの片側を12Vの電源に当てます。ここでは分かりやすく、バッテリーのプラス端子に当てたとします。

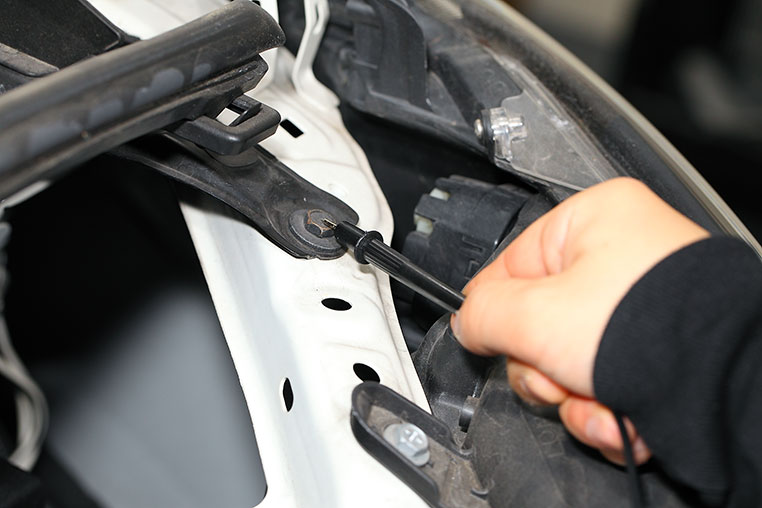

そして、反対側をアースポイントに当てる


•

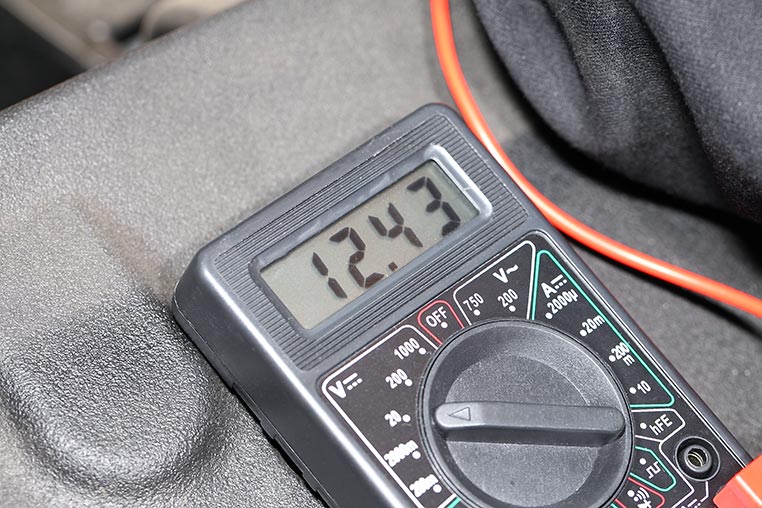

  そのときに「12」あるいは棒の向きが逆で「−12」と電位差が表示されるなら、そのアースポイントは0Vです。


•

  ということは、どういうこと？

•

  0V＝マイナス線ですから、「アースポイントとして使える」ことが分かります。

•

  じゃあ、もし、使えないアースポイントだとしたら？

•

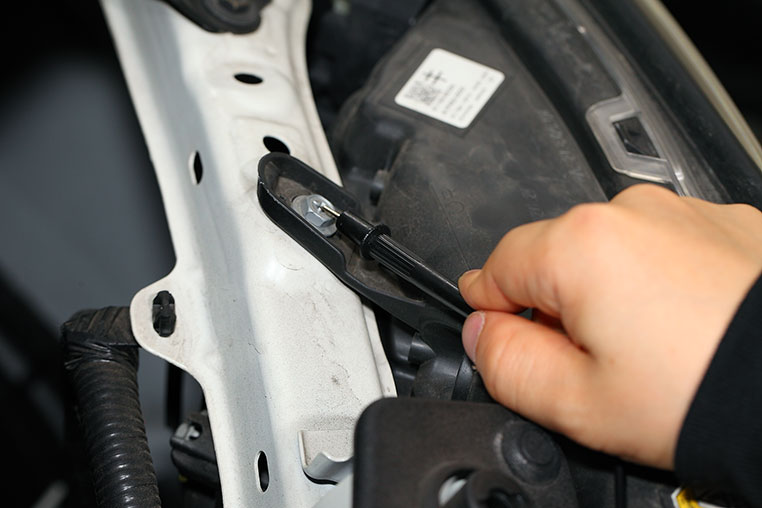

  樹脂に囲まれた、電気の流れそうにないネジに当ててみましょう。


•

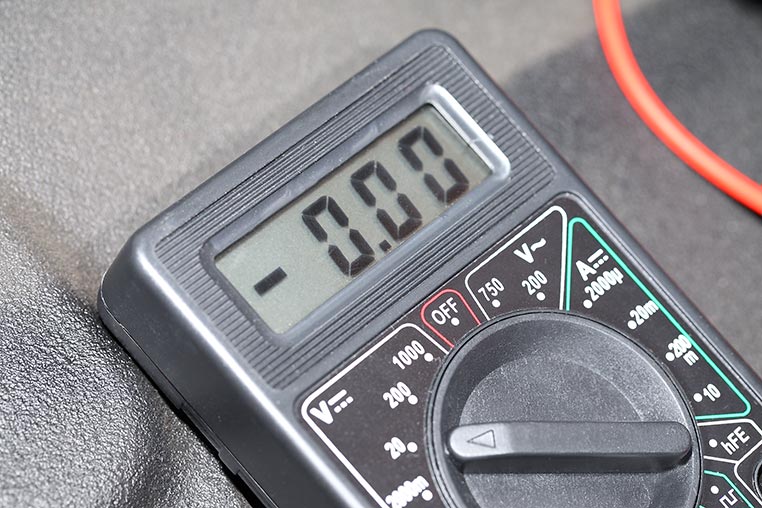

  「0」と出ました。
  これも0V……？


•

  いいえ。このゼロは、0V（マイナス）ではありません。電気的にはどこにもつながっていない、「浮いている線」だということです。

•

  0と0Vは違うのか。
  ……なんか紛らわしい。

•

  だって、今は片方を「12V」のバッテリープラス端子に当てているのです。もしもホンモノの「0V」なら、電位差は12V生じるのですから、「12」あるいは「−12」と出るはずではありませんか。

•

  おお、そういえば！
  0Vなら、「0」と出るはずがない。

•

  つまり、ここは車体金属とつながていない＝アースポイントとしては使えない、ということです。

•

  そういうことか～。
  やっと意味が分かりました。

•

  テスターが測っているのは電位差。これが分かっていないと、「0」だったから「0V」という風にも勘違いしかねません。

•

  確かにそうだ。
  ひとつ賢くなった気がします。

•

  「テスターは電位差を見ている」という意識を持っていれば、テスターの使いこなしの幅が広がりますよ。
