ルームランプ連動＋イルミ連動で減光させるフットランプを、小型リレーで実現するには？

• 1
• 2

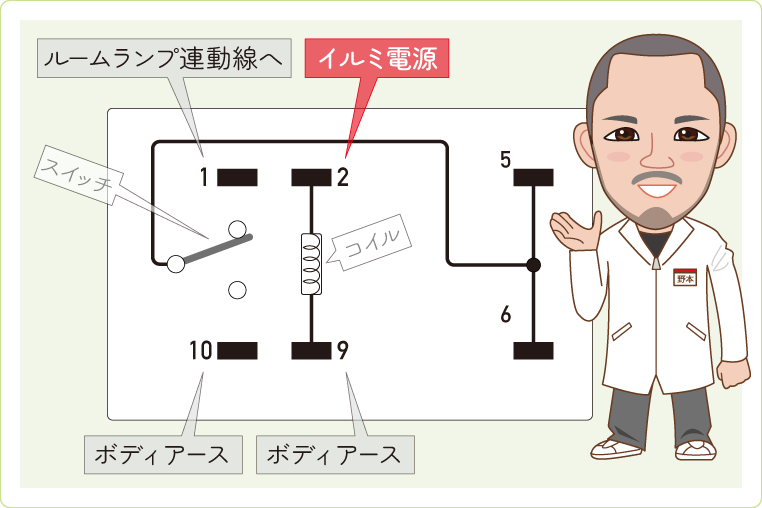

ルームランプ連動+イルミ連動で減光するフットランプを、一般的な電子部品の5極リレー（1c接点リレー）を使って作る方法。回路図入りで解説するので、配線を自分で付けるタイプの小型リレーを使ったことがない人でもわかりやすいはず。

•

  「ルームランプ連動でドアを開けたら100％の明るさで光り、イルミ連動で減光させるフットランプを作るには？」の続き。

  ●レポーター：イルミちゃん

•

  前回はエーモンリレーを使ったやり方を解説しました。

  ●アドバイザー：イルミスタ 野本研究員


•

  ただ私の場合はふだんの仕事でどうしているかというと、1アンペアまでの容量でしたら、配線などが付いていない小さいリレーでやっています。

•

  小さなリレー？

•

  例えばオムロンのマイクロリレーなどをよく使います。

•

  10ミリちょっとしかない、小さな黒い箱みたいなリレーですね。

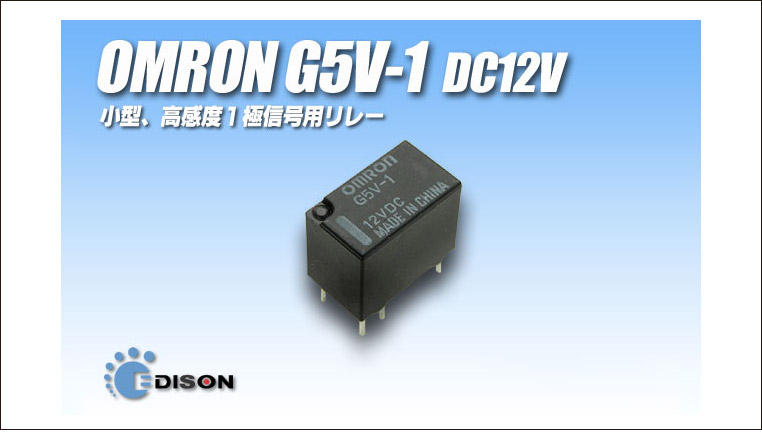

エルパラでも販売しているOMRON G5V-1 DC12V マイクロリレー。12.5（L）×7.5（W）×10（H）mmの小型サイズ。

---

•

  そうですね。ただし、小さいだけに容量も1アンペアまでです。

•

  フムフム。

•

  明るいテープLEDを長めに使うLEDカスタムには使えませんが、今回のような「フットランプ用途」だったら、（LEDによるとはいえ）十分使えます。

•

  なるほど、なるほど。

•

  ただ、こういうリレーを使う場合は、エーモン製リレーのように配線が付いていないし、色分けされているわけでもありません。

•

  足が出ているだけですね。

•

  そうですね。でも前回のエーモンリレーを使ったルームランプ連動＋イルミ連動が理解できる人なら、電子部品の小型リレーでも同じことはできます。

•

  どこにどうつなげばいいのでしょうか？

•

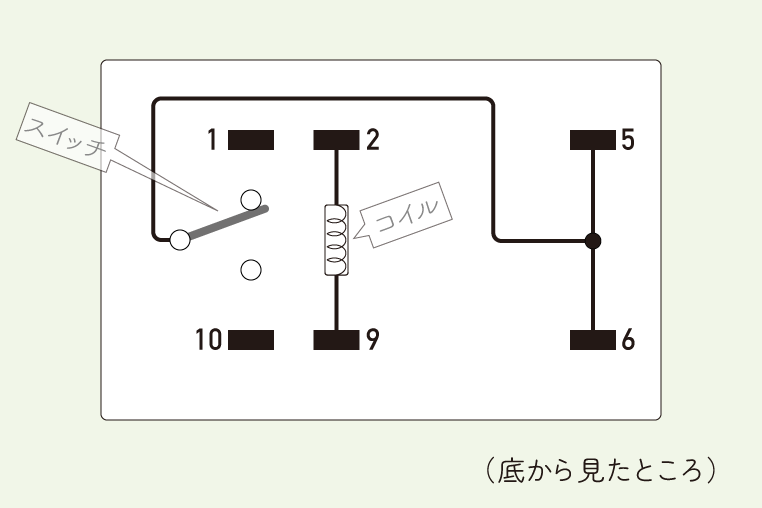

  今回のオムロンのマイクロリレー（G5V-1）の場合ですと、内部の構造はこうなっているんです。


•

  6つの足に、それぞれ①②⑤⑥⑨⑩と番号があります。

•

  フムフム。

•

  前回使ったエーモンリレーの「赤」に相当するのが、⑤と⑥の足です。

•

  2つあるんだ。

•

  そうですね。ようはどっちにつないでもいい、と考えればOKです。

•

  ふむ。

•

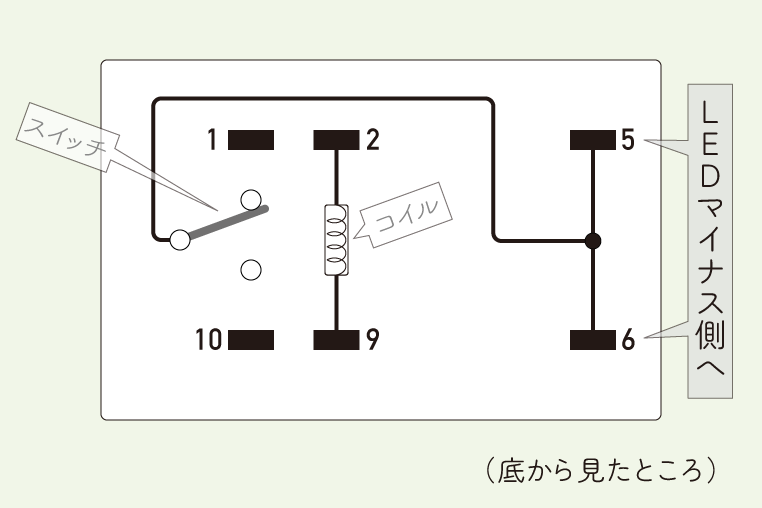

  今回の使い方だと、⑤または⑥にLEDのマイナスをつなぎます。ひとつしかつながないので、片側でも両側接続でもOKです。


•

  LEDのプラス側には常時電源を取っておきます。

•

  今回は、リレーでマイナスコントロールするからだ。

•

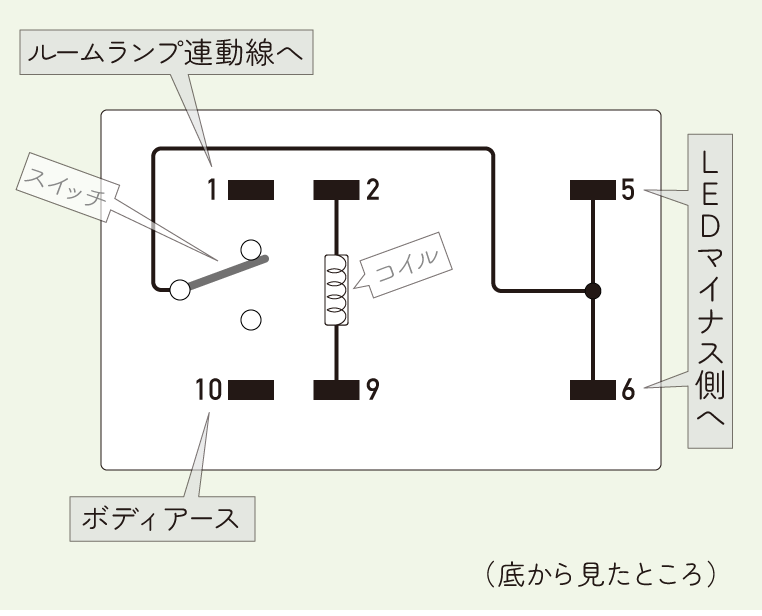

  ①の足にはルームランプのマイナスコントロール線（ドア連動線）をつなぎ、⑩の先をボディアース接続します。


•

  こうすると、ふだんは⑤⑥～①間がつながっていますので「LEDはルームランプ連動で光る」ことになります。

•

  リレーが動作しない限り、ルームランプ連動。

•

  そうですね。そしてスイッチが切り替わった先の⑩はボディアースですから、LEDは強制的に点灯します。

•

  なるほど、なるほど。

•

  で、このリレーのスイッチが切り替わるのが、②～⑨間のコイルに電気が流れたとき、です。

•

  今回はスモールオンのタイミングでリレーを動かすんだから……

•

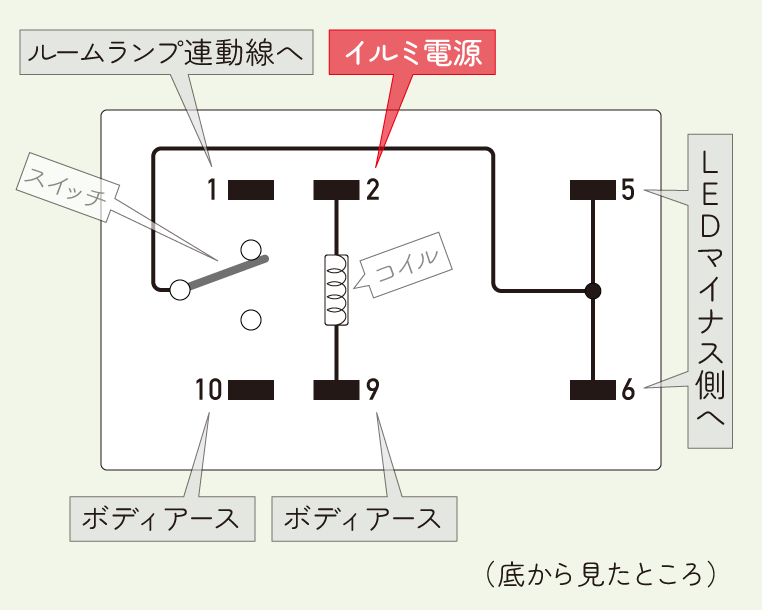

  ②にイルミ電源（スモール連動）を取って、⑨をボディアースしておけば、スモールオンのタイミングでスイッチが切り替わります。


•

  切り替わった先の⑩はボディアースしてあるから、イルミオンでLEDのマイナス側がつながることになって光る。

•

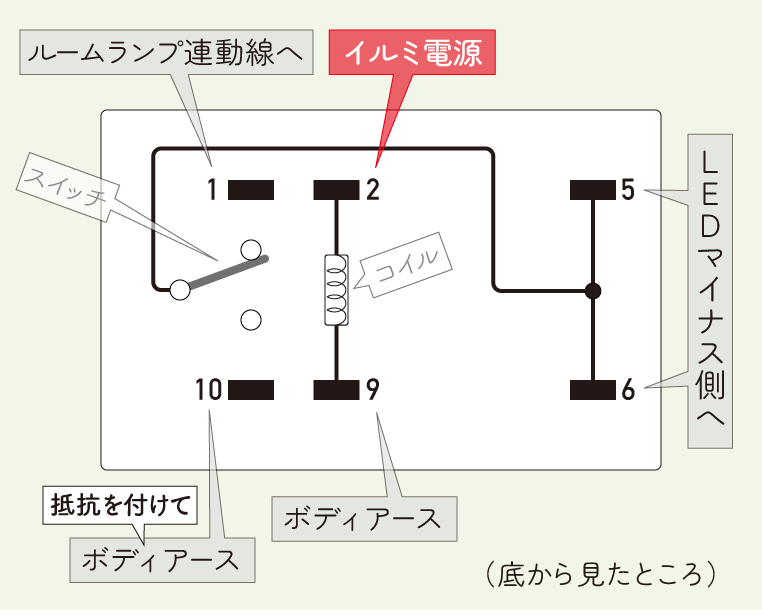

  今回は「イルミ連動で光らせるときは減光させる」という要素がありましたので、⑩の先に抵抗を付けておけばいいですね。


•

  リレーのコイルを通過するのはイルミ電源だけですので、チャタリングが起こる心配もありません。

•

  ナルホド。

•

  これで、前回とまったく同じルームランプ連動＋イルミ連動（減光）フットランプが作れます。

•

  前回と同じ制御の技が、電子部品の小さいリレーでもできるってことね

•

  狭いスペースにリレーを仕込まないといけない場合などにはオススメです。
