LEDの配線図をひも解くシリーズ（第2回）

---

LED配線の作り方。運転席＆助手席フットライト編

LEDの配線を、初心者向けにわかりやすく解説する連載。前回はLEDひとつを光らせる配線図だったが、今回はその応用で、2個のLEDを光らせる。運転席と助手席の足元を照らすLEDフットライトなどに、そのまま使える配線図だ。

•

  LEDの配線図を、初心者向きに分かりやすくひも解くシリーズ（第2回）は、LEDを2個付けます。

  ●アドバイザー：エーモン 中塚研究員

•

  これは例えば「運転席と助手席の両方にフットライトを付けたい」という時、そのまま使える配線図ですね〜。

  ●レポーター：イルミちゃん

DIYでできるLEDフットライト


•

  こういう技（↑）が、どんな配線図でできているかというと、答えはこうなります（↓）


•

  うーん、前回の「1個だけ光らせる配線図」に比べると、一見ゴチャゴチャしているように見えますが……

•

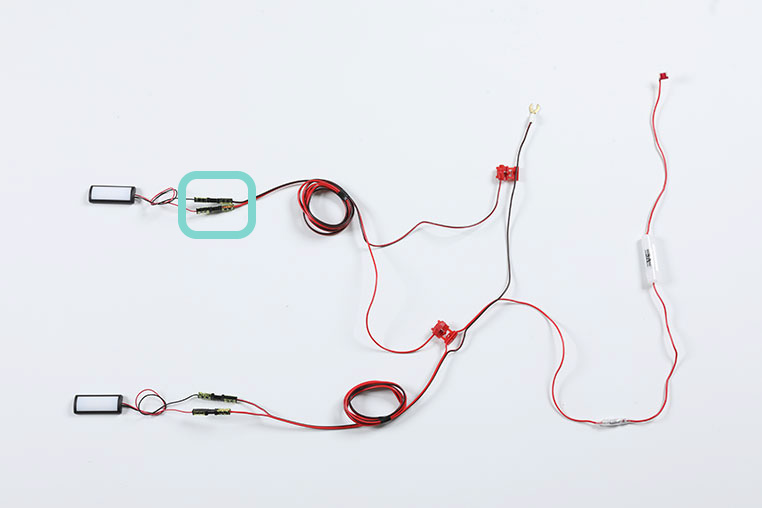

  しかし、実際はそうでもないです。カタチとしては、1個目のLEDの配線図はこの部分です（↓）


•

  上の囲んだ範囲だけで見れば、前回の「LEDひとつを光らせる配線図」と同じことなんです。使ったLEDが違うだけで。（※前回はテープLEDを使用）



※「LED配線の作り方。〈リアル配線図〉を初心者向きに解説」参照。

•

  あー、本当だ。ココだけなら、前回記事の通りに作れますね。

•

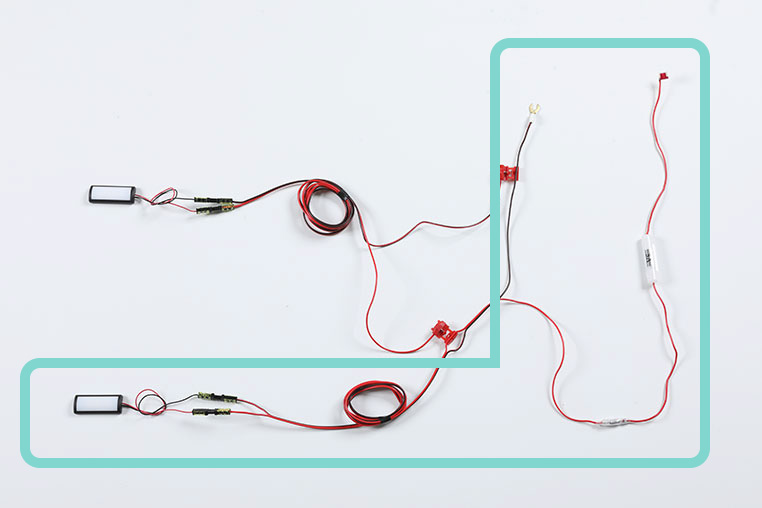

  で、2個目のLEDの配線図は、けっきょく、この部分だけなのです（↓）

増設したLEDの配線


•

  つまり、1個のLEDを光らせることができれば、あとはこの追加部分を作るだけで、LEDが増やせるんですね。

•

  2個目以降のLEDは、1個目のLEDのプラス線およびマイナス線を分岐させて、電気を分けてもらいます。


基本だが、プラス線はプラス線に、マイナス線はマイナス線に間違いないように合流させる。初心者は「プラス線＝赤」「マイナス線＝黒」と、色分けするのがオススメ。
•

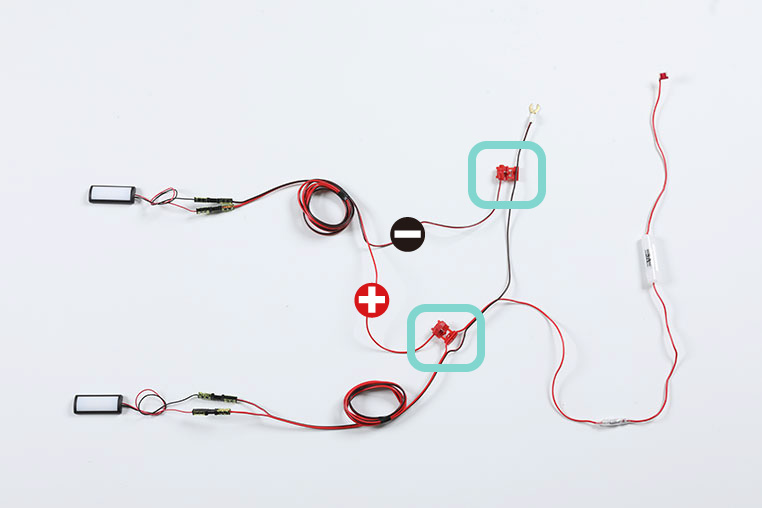

  ここで配線分岐に使っているのが、エレクトロタップ（※エーモン製の製品名は「配線コネクター」）です。



※「エレクトロタップ（配線コネクター）の正しい使い方」参照。

•

  このエレクトロタップを使うときの注意点。「配線コードの太さに適合しているモノ」を使います。

•

  今回はエーモンの「赤」を使っていますね。

•

  なぜかというと、延長コードに0.5スケアを使っているからです。



0.5スケア線はエーモンの「赤」を使うのが正解。

•

  配線コードの太さによって変わる、という点は覚えておきましょう。

•

  そして、「赤い配線コネクター」を使うということは、2個目のLEDの延長コードも必然的に0.5スケアを使うことになります。

この範囲は0.5スケア延長ケーブル


•

  その先のLED配線は0.2スケア線。この部分の接続にはギボシ端子は使えず、接続コネクターを使っています。


•

  このあたりは、1個目のLEDの配線と同じ作り方ですね〜。

•

  そうですね。
  同じことを繰り返しているだけですね。
