シーケンシャルウインカー自作教室（第7回）

---

流れるLEDのレイアウト（配置）を決めよう

流れるウインカーの作り方の続き。ここでは切り出した基板にLEDを差し込みながら、流れるLEDの配置（レイアウト）を考える。その後、ベース車インナーのメッキに合わせて、基板にメッキシートを貼る工程までを解説する。

•

  この記事は、「シーケンシャルウインカーの作り方〈実践編〉」の続きです。

  ※連載のもくじは、「シーケンシャルウインカー自作教室╱記事一覧」

  ●レポーター：イルミちゃん

•

  前回は基板を切り出せたので、LEDを差し込んで、配列（レイアウト）を考えます。

  ●アドバイザー：イルミスタ・野本研究員

•

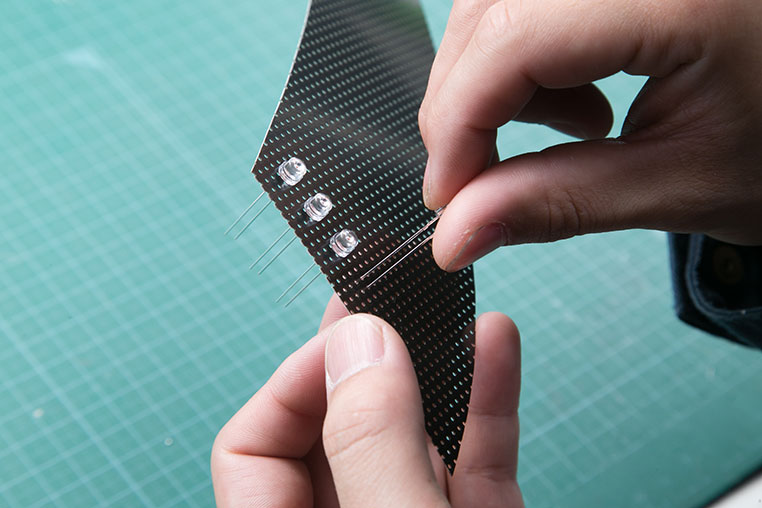

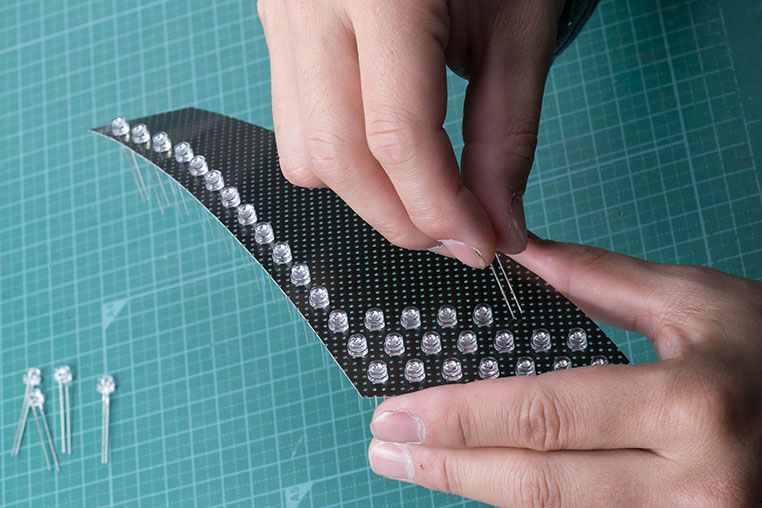

  チョイスしたLEDは、帽子型LEDです。


•

  今回は上側がプラスになるように統一していきます。

•

  帽子型や砲弾型などの2本足LEDは、長い足がプラスでしたね。

•

  そうです。あとは間隔をどうするか、どこまで敷き詰めるかなどは、好みの問題ですね。

•

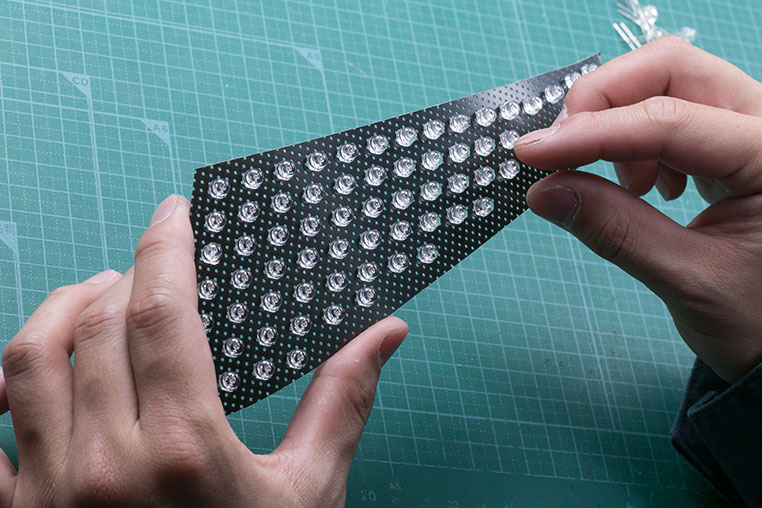

  なんか……それっぽくなって来たぞー（↓）


•

  ちなみに、今回は4個直列でLEDをつないでいきますが、だからといって（表に見えている）LED数が、4の倍数である必要はありません。

•

  例の捨て玉（※）テクニックがあるから、ですね。

  ※「LEDを4個直列で組みたいけれど、4の倍数にならない列はどうする？」参照。

•

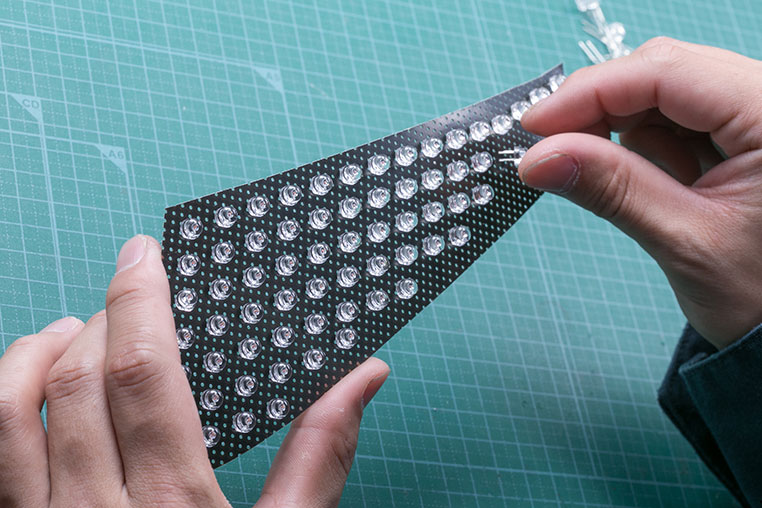

  そうです。だから1列7個のところもあれば、3個しか並んでいない列もある（↓）


•

  そのへんは、シーケンシャルウインカー化するスペース（基板の形状）次第ですね。

•

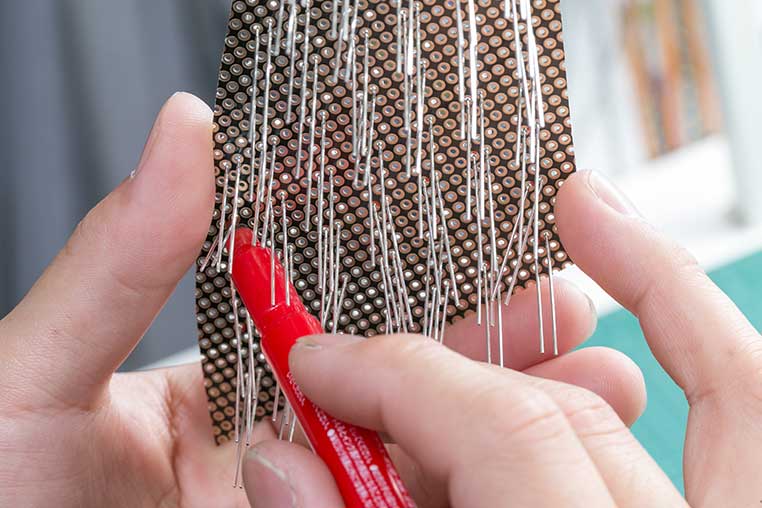

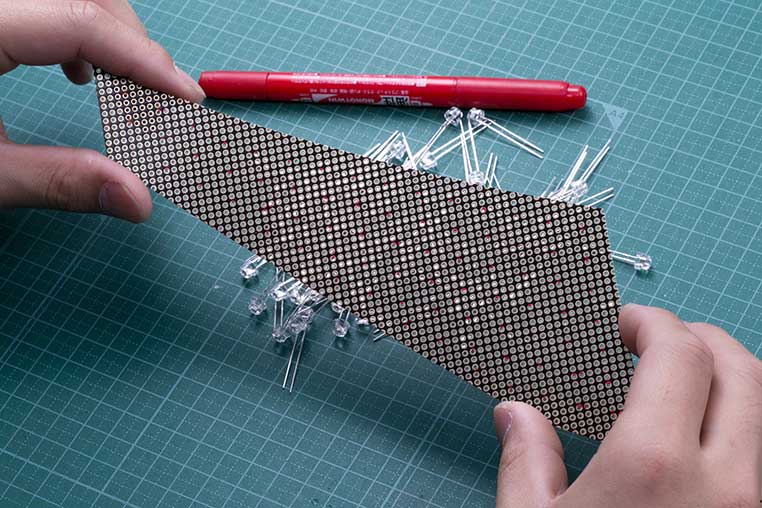

  ハイ。そしてLEDのレイアウトを決めたら、基板の裏からLED位置をマーキングしておきます。



マジックで、2本足の間にチョンっと印を付ける。

•

  これ、なんのためにやっているんでしょう？

•

  今回はインナーがメッキだから、同化させるためにメッキシートを使いたいんですね。

•

  フム。
  基板にメッキシートを貼る。

•

  シートを貼るためには、LEDはいったん全部抜かないといけないので、位置が分からなくならないようにマーキングしているのです。

•

  なるほど。

•

  マーキングしたらLEDをいったん全て抜きます。

•

  というわけで次はメッキシート貼り。

•

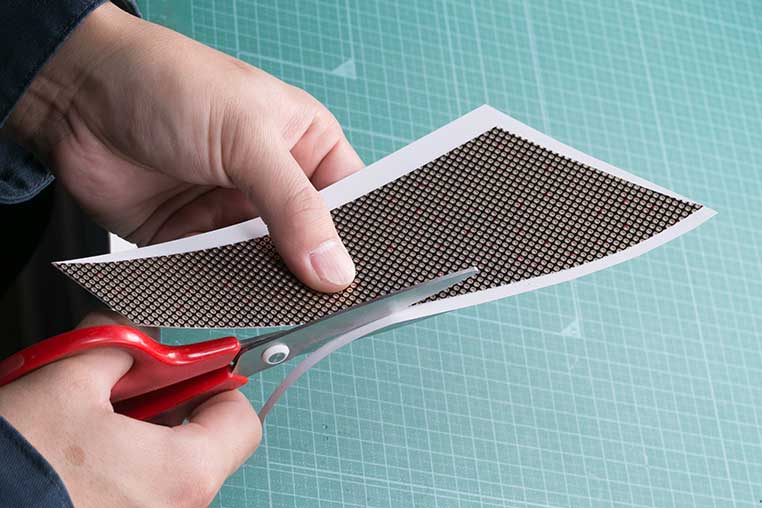

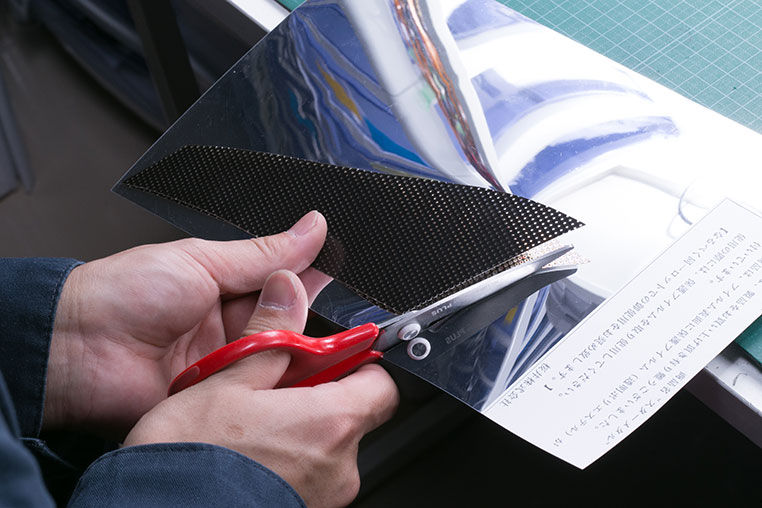

  まず基板をメッキシートに当てて、少し広めにシートを切り出します。

チョキチョキ


•

  こういうの貼るときって、キンチョーしますよね。曲がらないように、ズレないように！

•

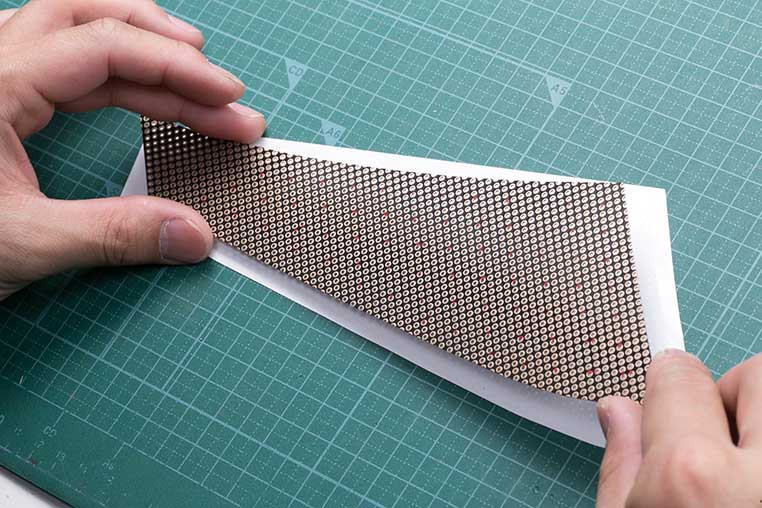

  シートの粘着面を上にした状態で、机の上にシートを置くとやりやすいですよ。


•

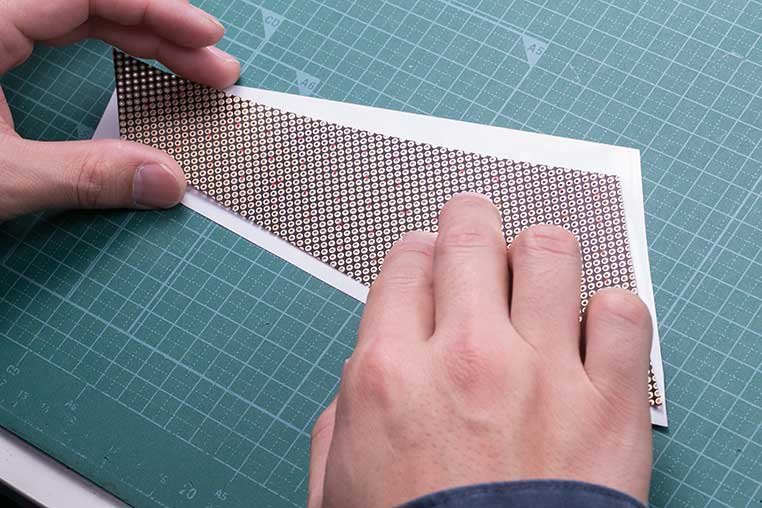

  最初に降ろすときは気持ち湾曲させて、中央付近を着地させておいて、端を降ろします。まあこのへんは、各自やりやすいやり方で。



ペタリ

•

  言うまでもないかも知れませんが、裏面に貼らないように。

•

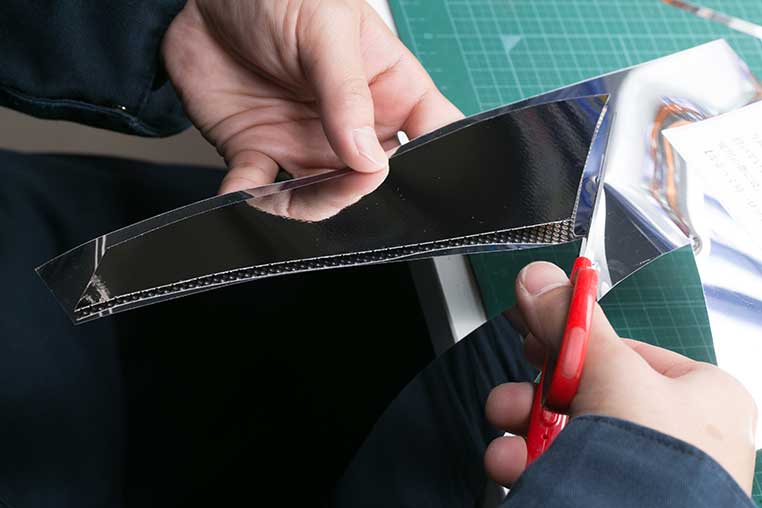

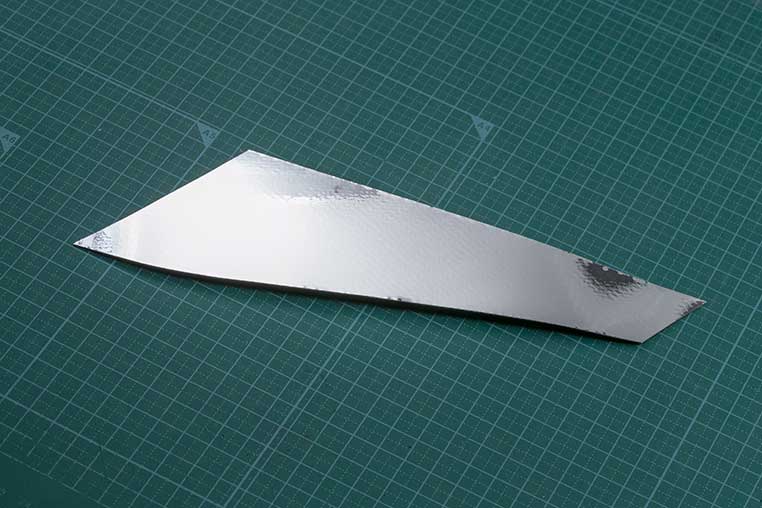

  貼れたら、基板の外周に沿ってキレイにカットします。


•

  できた〜！


•

  ただ、メッキシートを貼る場合は、同じ作業を繰り返して、3重くらいに貼ることをオススメします。

•

  1枚ではダメなの？

•

  薄いとハンダ付けしたときの熱で、陥没してしまったりするんですよ。

重ねて厚みを出す

•

  メッキシートに穴を開けるときは、先の尖ったキリなどの工具を使います。

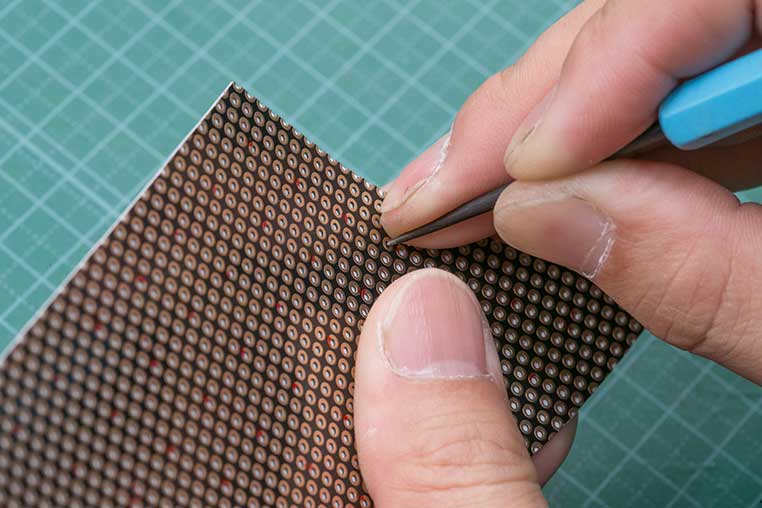

基板の裏側からプス



LEDのプラス足とマイナス足が入るよう、2つのセット穴を開けていく。

•

  ちなみに関係ないところに穴を開けたら、その穴はオモテから見えてしまいますので注意です。

•

  ボンヤリしながら、ツクツクやるのは危険です。

•

  そうなったら、メッキシート貼り直しになりますので。

•

  単調な作業ですが、集中モードで！

•

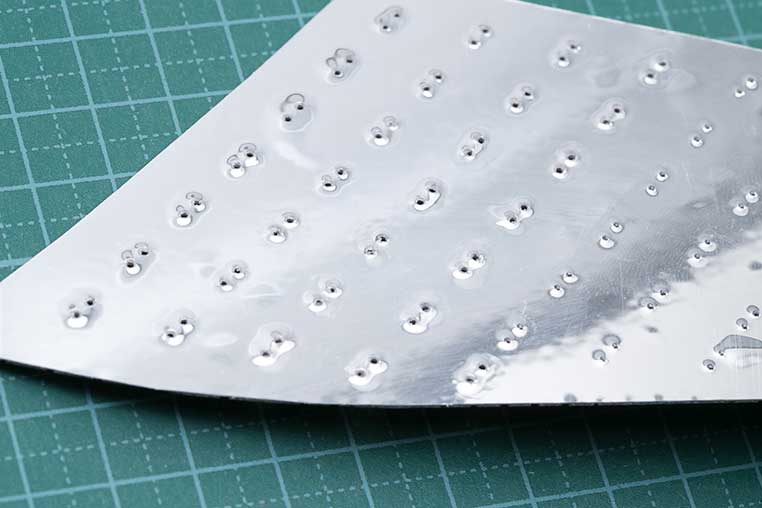

  それと、LEDの足がなるべくメッキシートに触れないように、穴を拡張しながら開けておきます。

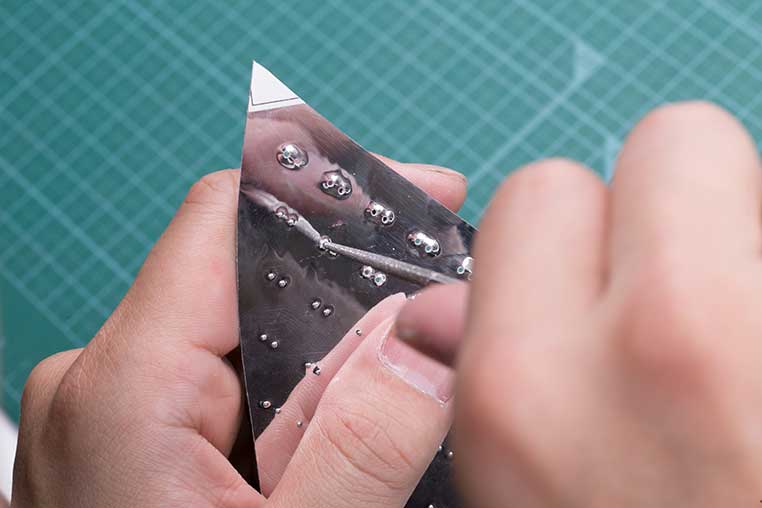

オモテからもグリグリ


•

  む？ LEDの足が入ればいいというものでもないと？

•

  足が接触していると、メッキシートを介して電気が流れてしまうことがあるんです。

•

  すると、どうなる？

•

  シーケンシャル点灯で、まだ光らない予定のLEDが光ってしまったりとか、そういう現象が起きる可能性が……。

•

  メッキシートって、電気を通すのか。

•

  そうなんです。そういう意味では、本当はあまり使いたくないです。

•

  今のホンネは参考になりますね。

•

  穴を丁寧に拡張しながら開ければ大丈夫ですが、手間がかかるため、メッキシートを使うと製作に時間を要します。


•

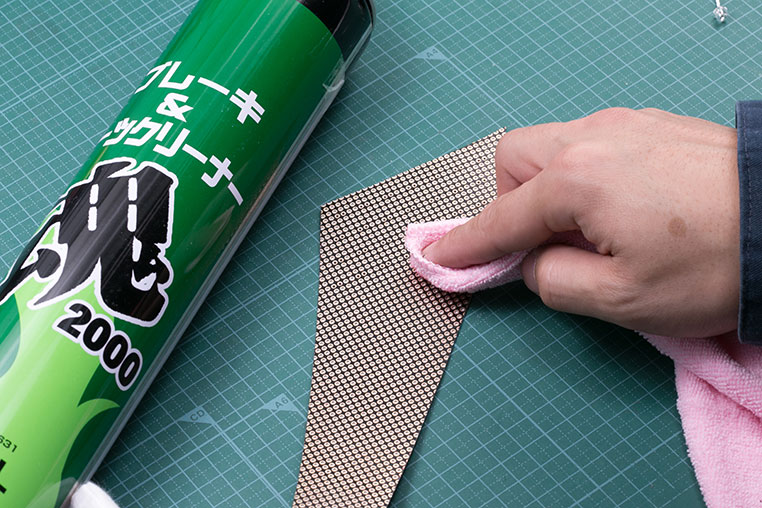

  そして、穴を開け終わったら、パーツクリーナー等でマーキングを落としておきましょう。


•

  メッキシートを使うと、確かに手間はかかりますね。

•

  同じシートでもカーボンシートのほうが余計な心配はないのでラクですね。

•

  カーボンシート！
  それもカッコよさそう。

•

  ヘッドライト内をインナーブラックにするような人なら、カーボンとか艶消しの黒カッティングシートをチョイスするほうが良いと思います。

•

  もしかして今回は、インナーがメッキだったから、仕方なくメッキシートを貼っている？

•

  正直に言えばそういうことですね。
