LEDを4個直列で組みたいけれど、4の倍数にならない列はどうする？

•

  現在連載中の「シーケンシャルウインカー自作教室」を読んだ方の、ごもっともな質問です。細かいところまで見て頂いて、ありがとうございます。

  ●レポーター：イルミちゃん

•

  あ〜、これはまさに今後の連載で説明しようと思っていたことですね。

  ●アドバイザー：イルミスタ 野本研究員

•

  そうなんですけど、せっかくスピード感溢れるツッコミでしたので、先に答えてもらおうと思いまして。

•

  なるほど。確かに鋭い読者の方ですね。

•

  まず話を整理します。野本研究員は、「ウインカーを作るときは（5個直列でもいいけれど）4個直列が望ましい」と主張していましたね。間違いありませんか？

•

  ハイ。そうです。
  （……なんで尋問ノリ？）

•

  で、それに沿って、分かりやすいシーケンシャルウインカーの例として見せてくれたのがこの作例。

オモテ面



ウラ面


•

  全列が4個直列で組まれているのが、誰の目にも分かりやすいですね。

•

  しかし、これはあくまでも説明用のデモであって、実際のウインカーはこんなカタチでは作れません。

•

  というわけで、最後に実例として見せてくれた基板はこうなっていました（↓）


•

  ここでTKサンは疑問に思ったわけですね。「ぜんぜん4個直列じゃないのでは？」と。

•

  なるほど。

•

  野本研究員が言っていることは、あきらかにムジュンしているッ!!

•

  オモテから見る分には、そう見えますよね。

•

  あん？

•

  この基板も、4個直列で組んでおります。

•

  ええ〜？ 本当ですかソレ？？？ （ウソがバレて、引くに引けなくなっているんじゃなくて？）

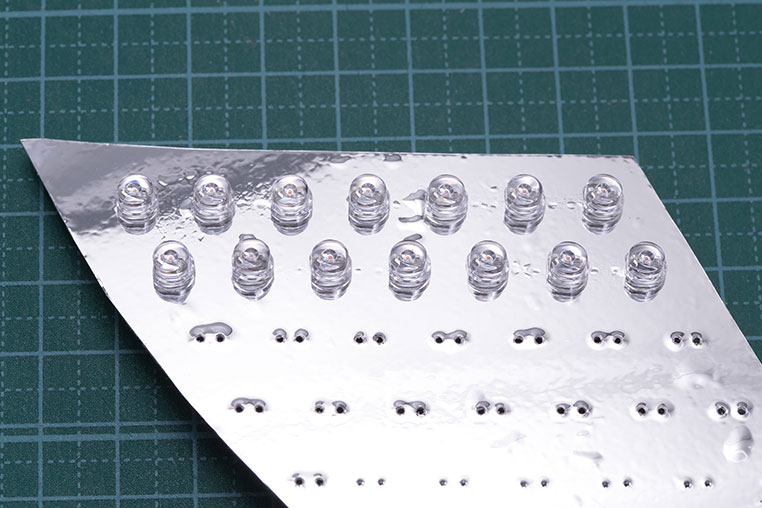

1列目と2列目のLEDだけで拡大したところ


•

  7個直列じゃないのコレ？

•

  黄色・橙色のLEDは2V前後ですから、5個直列まではいけます。しかしそれを超えた直列は、車の電圧（12V）ではNGです。

•

  じゃあ、4個直列と3個直列を組み合わせている……という話ならまだ分かるけど。

•

  そういう組み方もアリですね。でも一番いいのは、全部のLEDの直列数を揃える組み方なので、この基板は全部4個直列です。

•

  クイズですね、コレは。

•

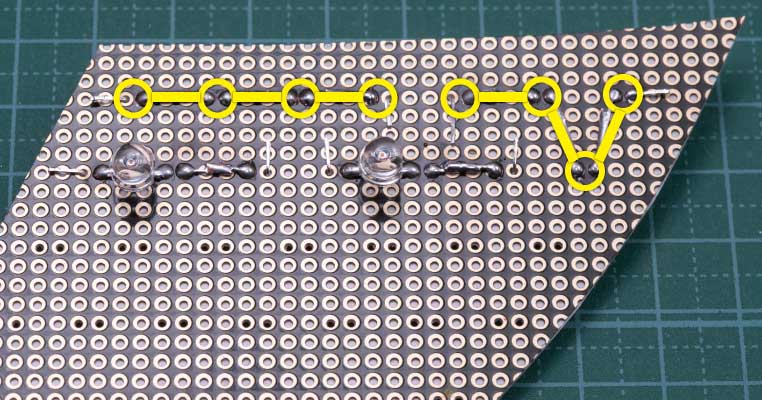

  基板をウラから見ると、こうなっています。まず1列目に注目です。

2列目のLEDまで巻き込んで、4個直列にした


•

  実際の直列は、この黄色でつないだ通りになっています。

•

  なんかズルイことやってる！

•

  ズルではありません。LEDの回路を作る時は、頭を柔らかくして、「どうすれば全部4個直列にできるか」考えるんですよ。

•

  パズルゲームのような。

•

  で、1列目は7個しかないから、2列目の最後のLEDを巻き込んで、4個直列を2つ作っているのです。

•

  しかし、そうなると、2列目は残りが6個しかありませんよ？

•

  そうですね。

•

  では、さっきの手で、3列目のLEDを巻き込むとか？

•

  いいえ。この基板の3列目は、シーケンシャルウインカーの第2ブロックに当たるので、3列目のLEDは巻き込めません。2列でカタを付けねば。

•

  となると、けっきょく2列目は3個直列×2で処理するしかないような……

•

  そこで登場するのが、「捨て玉」という発想です。

•

  シーケンシャルウインカーの自作に限らず、最初に決めた直列数の通りでは、うまく組めないというケースはどうしても出てきます。

•

  そうですよね〜。

•

  シーケンシャルウインカーの場合は特に、ブロック分けして回路を組むので制限が多い。

•

  今回のがまさにそのパターン。そもそもLEDの総数が4の倍数とは限らないし。

•

  こういう場合は、オモテ側に並べきれない余りのLEDを、ウラ側で光らせておくんですよ。

ウラ側にもLEDを付けて、4個直列にしていた


•

  ふおお〜。
  こんな技アリか〜。

•

  2列目は、3個＋捨て玉1個の4直。これを2回連続でやったのです

•

  なるほどねぇ〜。オモテから見えるLEDが全てではない、ということか。

•

  場合によっては、1個だけオモテで光らせて、3個は全部捨て玉、なんていうケースもあり得ます。

•

  なんかもったいなァ。それならLEDの直列数を減らして、それに合わせて抵抗計算すればいいのでは？

•

  もちろんそれでもいいですよ。ただ、「直列数を変えないほうが理想」と言っているのには、理由があります。

•

  そう言えば、その理由を聞いていなかった。

•

  例えば抵抗値を変えながら、4個直列、3個直列、2個直列と組み合わせていったとしますよね

•

  そうそう。
  それならムダがない。

•

  その場合、それぞれの列で抵抗計算しているとはいっても、僅かに条件が違うので「電流の流れやすい列」「電流の流れにくい列」の差が出てきます

•

  ほほう。

•

  そのため、厳密に言うと、列によって明るさに差が出る可能性があるのです。

•

  そういうことか〜！

•

  特に、抵抗計算したときの前提となっている電圧（※12Vの2割増しの14.4Vで計算するのが定石）を、下回ったときです

•

  車の電圧は、けっこう不安定だという話がありましたね。

•

  そうです。電圧が降下したタイミングで、LEDの明るさにバラつきが出る可能性があります。

•

  だから直列数を変えないで、条件を同じにしておきたいんですね。

オール4直なら、全ての列の明るさがキレイに揃う


•

  そういうことですね。ただ、今言っていることはビミョウな差ですので、気にしないのであれば、抵抗値を変えながら直列数をミックスさせてもいいんですよ。

•

  オール4直の「捨て玉」は、こだわる人向けの話ですね。なんか職人っぽい。

•

  なお直列数をミックスさせながら作る場合は、3個用に用意した抵抗を、4個の列に使ってしまったりしないように、注意が必要です。

•

  オール4直なら、そもそもそういうミスは起きない！

•

  ハイ。同じ抵抗で揃えているほうが、買うときも、使うときも、ミスは起きませんよね。

•

  LEDの直列数を揃えた方がいい理由、納得です。
