ロアアームにかませるリアストロークアップブラケットは車検に通る？

ダブルウィッシュボーン式のリアのローダウン量をかせぐ「リアストロークアップブラケット」。実に効果的な足回りパーツだが、車検には通るのか？ アーム交換なら構造変更が必要だが、この場合は…

•

  「ダブルウィッシュボーン式のリア車高を〈追加ローダウン〉する方法」の続きです。

  ●レポーター：イルミちゃん

•

  Jラインのリアストロークアップキットは、車検対応パーツです。アーム交換ではないので、構造変更も必要ありません。

  ●アドバイザー：J-LINE 氏家研究員

•

  ホホウ。

•

  同じダブルウィッシュボーン式の部品でも、アッパーアームを交換したら、構造変更が必要ですが……



✔「アーム交換は車検に通るのか？ 専門家に取材」参照。

>>>リンク先で詳しく読む。

•

  リアストロークアップキットの場合は、アーム自体は純正サスペンションアーム（ロアアーム）のままなので、構造変更も必要ないんです。

•

  それなら、アーム交換より敷居が低い！

•

  そのかわり「純正ロアアームの穴位置の距離から、変化があってはいけない」のが条件ですけどね。

•

  なんのこと？

•

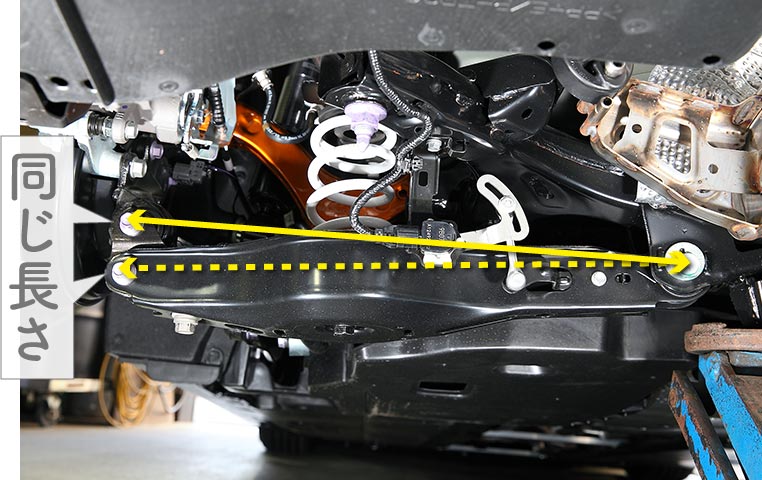

  そのまま車検に通る条件のポイントになっているのは、ココからココまで（↓）の距離で……


•

  純正ロアアーム根元の穴位置から、ナックルの穴位置までの距離が、純正状態の長さを保っていないと、車検には通りません。

•

  フムフム。

•

  高さが変わっても、2点の距離が変わらないようにする。ようするにコンパスのような動きですね。

•

  なるほど。

•

  Jラインのリアストロークアップキットは、そうなるように設計されています。

•

  ところで「純正サスペンションアーム（ロアアーム）にブラケットをかませる」発想のパーツは、世の中にたくさんありますよね。

•

  そうですね。昔ながらの言い方で言うと、ロールセンターアダプター的なアイテムですから。

•

  中には、ナックルをつなぐ穴位置が、調整式になっているタイプもあるようですが……？

そうですね。
でもJラインは、固定式です




✔ Jラインのリアストロークアップキット。リアアンロックシステム・アイテムのひとつ。

•

  それそれ！ J-LINEは固定式にこだわるけど、なぜ調整式にしないんですか？

•

  調整式のほうがいい、と考える理由はなんでしょう？

•

  ロアアームを伸ばすみたいなものだから、キャンバー角が付くんでしょう？


•

  追加ローダウンしつつ、キャンバー角もつく、みたいな。

•

  そこね、誤解している人が多いですが、今どきのトヨタ車のリアダブルウィッシュボーン式は、この部分を外に出しても、基本的にキャンバー角は付かないんですよ。

•

  な、なにぃー!!

•

  それどころかトー角が大幅にトーインになってしまって、デメリットのほうが大きい。

•

  なんと！

•

  ロアアームを伸ばせばキャンバー角が付く、と考える人が多いのは、昔のダブルウィッシュボーン式のイメージがあるからなんです。

•

  ホイールの下側を外に出せば、ホイールの角度は倒れるイメージですね。

•

  しかし、最近のトヨタ車のリアで採用されているダブルウィッシュボーン式は、ロアアーム側を外に出しても、ホイールの後ろ側を押し出すような動きにしかなりません。

•

  下側が出る、というより、後ろ側が出るイメージ？

•

  そうですね。ということは、ホイールの前側が内側に入り込む。つまりトーインになるだけで、ホイール頂点の部分だけでいうとほとんど動いてません。

•

  つまり……キャンバー角はほぼ付かない。

•

  ハイ。純正のサスペンションアーム（ロアアーム）は、車体側の根元が偏心カムで調整できるようになっていて、昔の車はここを伸ばすとキャンバー角が付きました。


•

  しかし、最近の流れのトヨタのダブルウィッシュボーン式は、ここで伸ばしてもキャンバー角は付きません。というか、キャンバー角を変化させずにトー角の補正ができる構造なんです。

•

  あー。
  なるほど。

•

  それと同じことをナックル側でやっても、結果は同じです。

•

  そ、そうなんですね。

•

  キャンバーとトーの動きが独立しているようなイメージです。だから走行中に足回りが上下してキャンバー角が変化しても、トー角がほとんど変化しない。

•

  それって、いいことなんですか？

•

  トー変化が少ないってことはタイヤが偏摩耗しにくい。だからタイヤの減り方もキレイです。その意味で、よく出来ている足回りなんですよ。

•

  へぇ～。同じダブルウィッシュボーン式でも、進化しているんですね～。

•

  そういう足回り構造なんで、ナックル側（外側）を外に出しても、キャンバー角はほぼ付きません。

•

  ……なるほどね。

•

  この問題は誤解が多くて、30アルファード╱ヴェルファイアで、「リアのトーが取れない！」悩みは超定番。Jラインにも、よく悩み相談の問い合わせがくるんですよ。

•

  リアのトーが取れない？

•

  事情を聞くと、ナックル側を外に出してしまってトーインになり、純正のトー調整幅では戻しきれずで……トーインが解消できない状態になっている。

•

  キャンバーがつかないばかりか、トーインで損しているっていう……。

•

  まさにそんな状況ですね。

•

  調整箇所って、増えればいいわけじゃない。足回りは深いですねー。
