純正DVD＋スマホミラーリングの映像をミラーモニターに映す合わせ技

ディスプレイオーディオ車に社外ミラーモニターを後付けして、純正DVDやYouTube等のミラーリング映像の両方を映すことは可能なようだ。ここでは映像分配器と外部入力アダプターを使った、合わせ技的な実例を紹介する。

•

  先日、ディスプレイオーディオにプロセッサー（DSP）を後付けしたヤリスクロスを紹介しましたが……

  ●レポーター：イルミちゃん



✔「ディスプレイオーディオにプロセッサー（DSP）を取り付ける手もある」参照。

>>>リンク先で詳しく読む。

•

  この車にはプロセッサー以外にも、気になる加工技が隠されています。

•

  プロセッサー連載とは無関係ですけど、取り付けのときにいっしょにミラーモニターも取り付けしました。

  ●アドバイザー：カーデン 佐伯研究員

•

  それだけなら普通の話だが……問題はここから。

•

  このヤリスクロスは純正DVDデッキを付けていたので、純正DVDの映像をミラーモニターに映せるように配線加工しました。


•

  純正DVDの映像でも映せる、という時点で様子がおかしい気がする…。

•

  それからビートソニックの外部入力アダプターも取り付けているので、切り替えることによってスマホミラーリング映像も映せます。

•

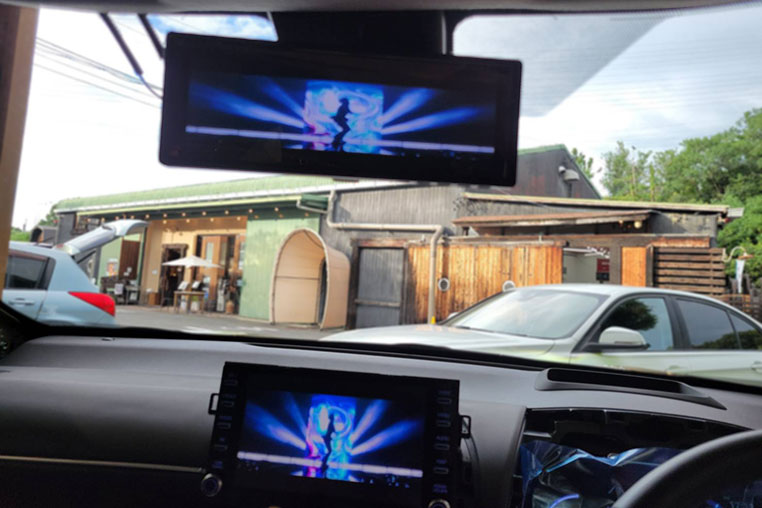

  つまりディスプレイオーディオ車の純正DVDの映像も、スマホミラーリングでYouTubeでも、社外ミラーモニターで見られるようにできる……と。

•

  そういうことですね。

•

  しかし、ディスプレイオーディオに市販モニター用の映像出力なんて無いはず…？

「ディスプレイオーディオのリアモニター出力はどこにある？」参照。

•

  ディスプレイオーディオに映像信号が入る前の段階で取り出して、ミラーモニターに入れているんですよ。

•

  ムムム……そんなことができるなんて、裏技のけはい。

•

  ディスプレイオーディオと純正DVDデッキの間に流れている映像信号は、アナログ信号なんですよ。

•

  独自規格のデジタル信号線ではないってことですね。

•

  はい。言ってみれば、昔ながらのRCAケーブル（ラインケーブル）の「黄色い端子が付いた線」と同じ信号です。

•

  なるほど。
  それで？

•

  どれが映像線なのか配線図などで調べて分かっていれば、その線から信号を取り出し、その先に黄色いRCAの端子（RCAプラグ）を付けて「RCAケーブル」に変換してから、ミラーモニターにつなげばいいのです。


•

  映像線って、普通に分岐させて信号を取り出して映るものなの？

•

  いや。普通に分岐させるだけだと、キレイに映らなかったりします。実際、今回のヤリスクロスでもいちおう実験してはみたものの……

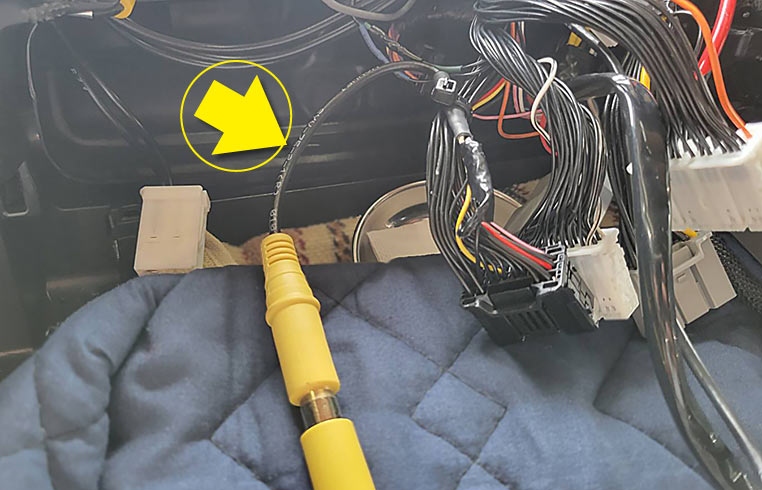

ディスプレイオーディオの映像線を、そのままミラーモニターに接続した実験の様子。

---

•

  純正配線を単に分岐させてミラーモニターにつなげても、画質が悪くなりましたから。



✔ アナログ信号だとしても、単純な分配ができない理屈は「オーディオの音声信号は分岐できるが、映像信号は分岐できない、というマメ知識」参照。

>>>リンク先で詳しく読む。

•

  ではどうしたら…？

•

  映像信号用の分配器を使います。今回はビートソニックのVD2を使ってみました。



Amazonでも販売されているビートソニック 映像分配器 VD2

---

•

  やり方は、純正DVDデッキからディスプレイオーディオ裏まできた純正映像線をいったんカットして、RCAの端子を付けて変換します。

•

  そしてRCA分配器の入力側につなぐんですね。

•

  出力側には、ミラーモニターのRCAケーブルと、ディスプレイオーディオにつながっている純正配線にRCAの端子を付けたものをつなぎます。

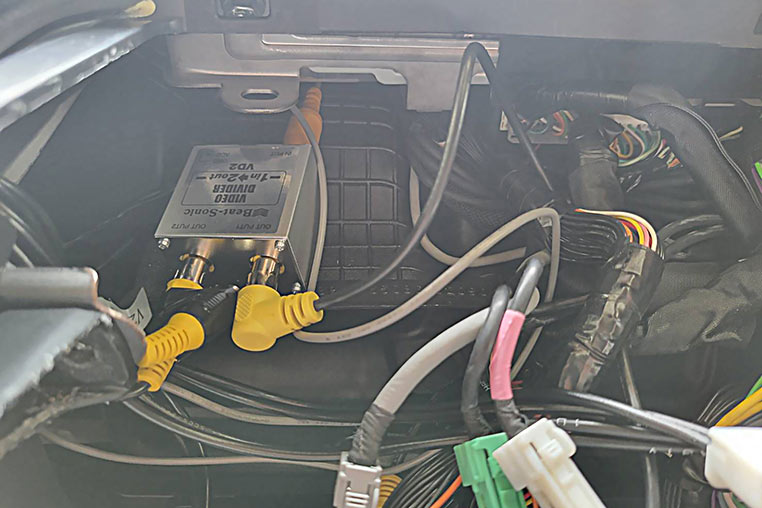

ディスプレイオーディオの映像線を分配器で分岐させたうえで、ミラーモニターに接続している。

---

•

  分配器を通過した線を、カットした純正配線のモニター側にもつなぎ直すんだ。

•

  こうすると信号が減衰することなく、ディスプレイオーディオ側とミラーモニター側に映像信号を送れます。

•

  ナルホドぉー。

•

  純正DVDデッキの映像信号が、アナログ信号だからこそできる技ですけどね。

•

  ふむ。……純正DVDの映像信号が取り出せるのは分かったけど、ミラーリングの映像はどうやって映しているのでしょう？

•

  ミラーリングの映像は、ディスプレイオーディオに外部入力アダプターを付けて、そこにIF36経由でiPhoneをつないでいます。

•

  DVD付きのディスプレイオーディオ車ですから、映像入力アダプターは、ビートソニックのAVX04の出番ですね。



詳細はAmazonのビートソニック AVX04

取り付け方法は「純正DVDデッキ付きディスプレイオーディオに、外部入力を作る方法」参照。

•

  AVX04を使って外部入力から入れた映像信号は、純正DVDの信号と同じラインを通って、ディスプレイオーディオに流れています。

•

  そういえば、外部入力アダプターはDVDの映像になりすましている……と教わったことがあります。

純正DVDデッキ付き車用の「AVX04」は、DVDデッキの配線に割り込んで、外部入力からの映像信号をディスプレイオーディオに送っている。

---

✔「純正DVD付きのディスプレイオーディオでミラーリングするには？」参照。

•

  ミラーリングの映像は、iPhone→IF36→AVX04→途中の純正映像信号線を分岐、という流れです。

•

  ナルホド！

•

  つまり「純正DVDの映像信号線がどれなのか」さえ調べがつけば、それを分配させて、DVDもミラーリングの映像も分配できるのです。

•

  どっちを映すかの選択は、AVX04（※）がやっている。

※AVX04には「純正DVDの映像」と「外部入力の映像」のどちらを映すのか、切り替えるスイッチが付属している。

•

  そういうことですね。

•

  とはいえ配線図などで調べられない一般ユーザーには、どれが映像線なのか分からないから、カーデンみたいなプロショップを頼るほうが現実的かも。
