通好みの電装カスタム

---

ステアリングスイッチにサンキューハザード機能を後付け（90系ノア・ヴォクシー編）

• 1
• 2
• 3
• 4

ステアリングスイッチでスマートな「サンキュハザード」点滅ができるようになる、便利なキットの取り付け方法（モデル車は90系ノア・ヴォクシー）。ハザードスイッチ信号をメーター裏から取るための、メーターフードカバーの外し方もわかりやすく解説する。

•

  「ステアリングスイッチにサンキューホーン機能を後付け」の続き。

  ●レポーター：イルミちゃん

•

  続きまして、ステアリングスイッチに「サンキューハザード」の機能を後付けするキットを取り付けますが…

  ●アドバイザー：DENKUL 岡本研究員

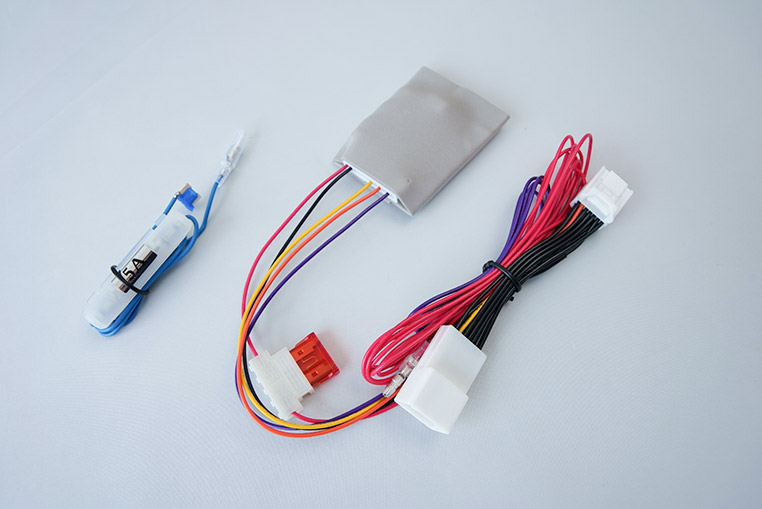

デンクルのステアリングスイッチハザードキット（90系ノア・ヴォクシー用）

---

•

  実はこのキットも、途中までの工程は、前回の「サンキュホーン」キットとまったく同じなのです。

•

  ええっと、つまりハンドルコラムカバー内の同じカプラーに割り込んで……ヒューズから電源を取る。

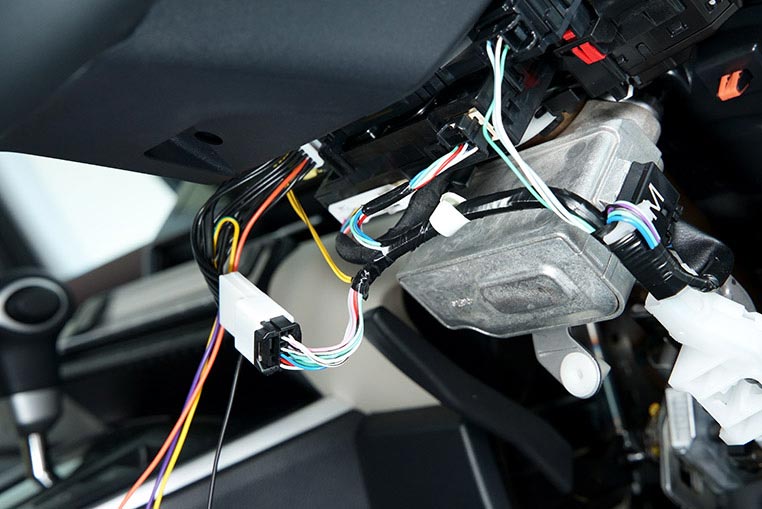

コラムカバー内の接続



ヒューズから電源を取る



※ここまでの作業の流れは前ページ参照。

•

  ここまでは全く同じ工程です。

•

  だったらカンタンですね～♪
  いっしょに取り付けると効率良い。

•

  ただし違うところがひとつだけあります。「サンキュハザード」の場合は、ハザードスイッチの信号を取らないといけません。

•

  それはどこから取るの？ ハザードスイッチ裏につながる配線とか…？

•

  90系ノア・ヴォクシーの場合はメーター裏で取ります。

•

  ムムム……なんだか大変そう。

•

  いや、そうでもないです。メーターはカンタンに取り外しできますよ。

•

  そうなの？

•

  90系ノア・ヴォクシーの場合、ハザードスイッチの裏から取ろうとするほうが大変なんです。だから説明書ではメーター裏から取る方法を案内しているんですよ。

•

  なるほどね。
  ではメーターの外し方を勉強しましょう。

•

  90系ノア・ヴォクシーを例に、メーターの取り外し方法を教わります。

•

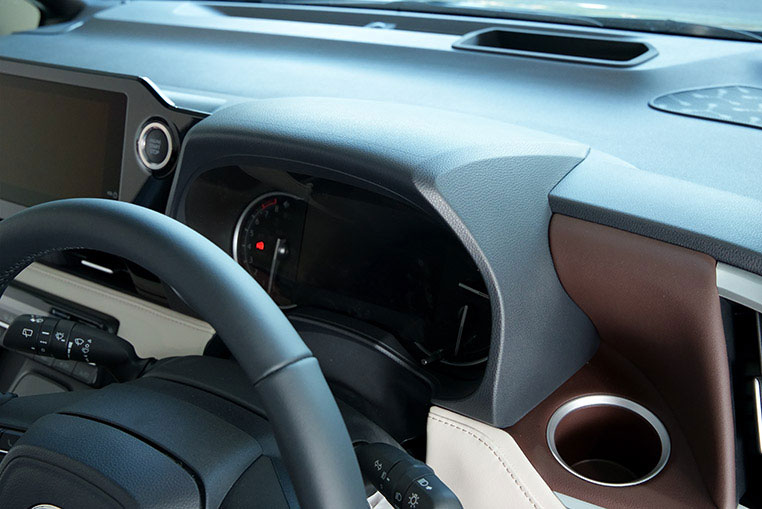

  まずメーターフードカバーを外します。これは奥から手前方向に引っ張って外すことになります。


•

  ただ、指を引っ掛けられるポイントがないので、最初に内張りはがしを差し込んで、少し浮かせるしかありません。

•

  なるほど。

•

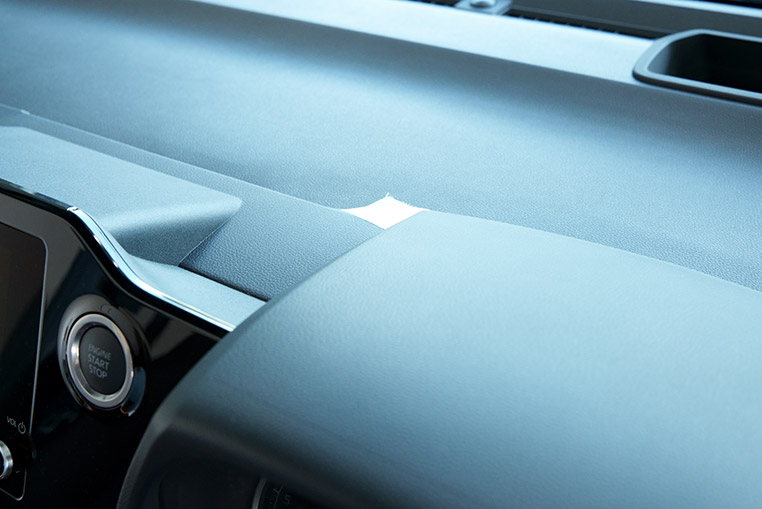

  そのときに傷をつけないように、内張りはがしを差し込むポイントだけ、養生テープを貼っておきます。


•

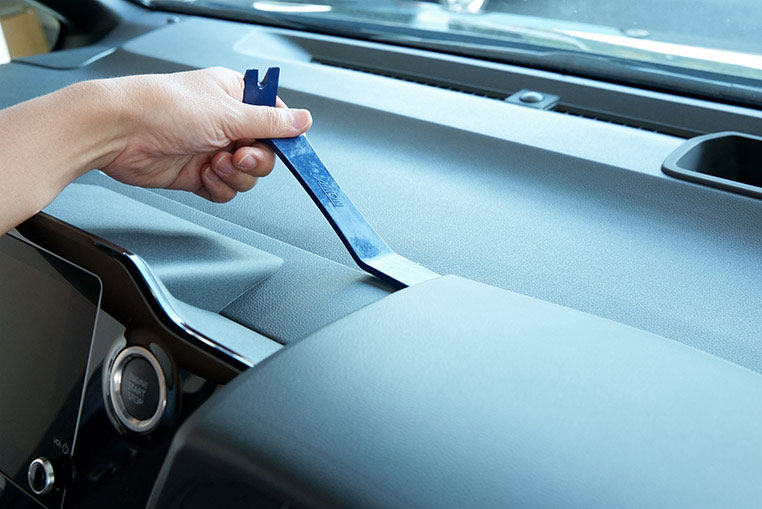

  養生してから、内張りはがしを当てています。


•

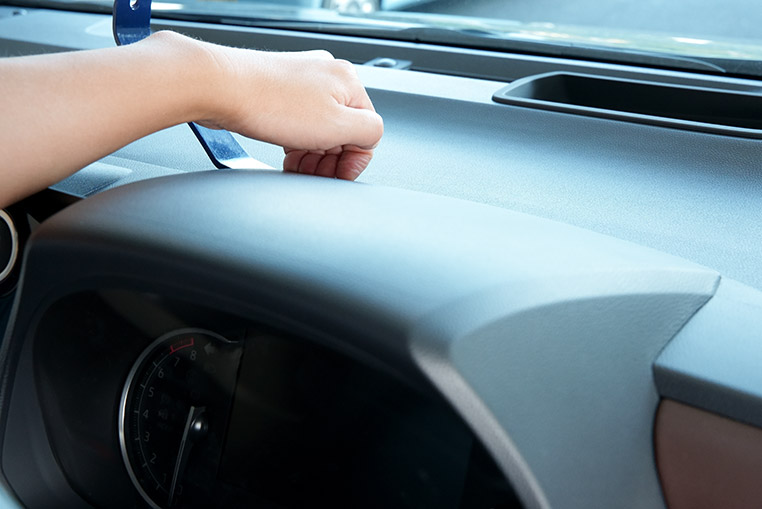

  内張りはがしで少し浮かせます。すると手をかける「引っかかり」ができます。


•

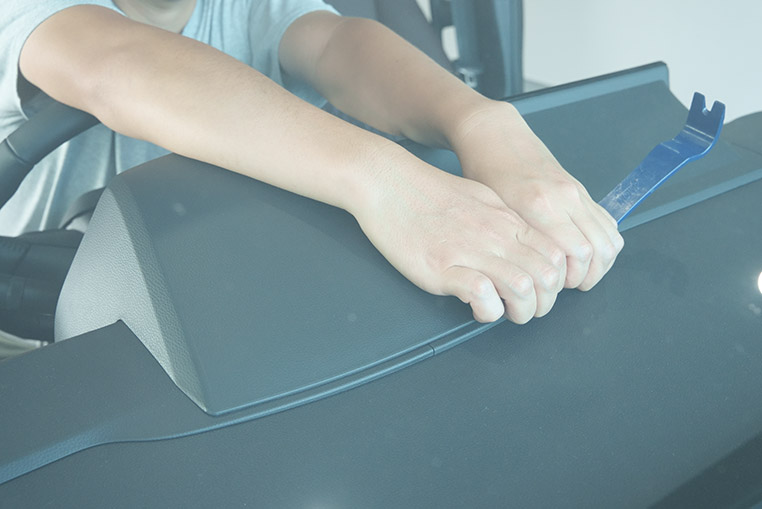

  そこに奥から手をかけて、手前方向に引っ張ります。


•

  お!?
  ガコっと外れた感触が…。

•

  しかし後ろ側が外れても、まだ手前側はツメの固定が効いた状態です。

•

  まだ取れませんね。

•

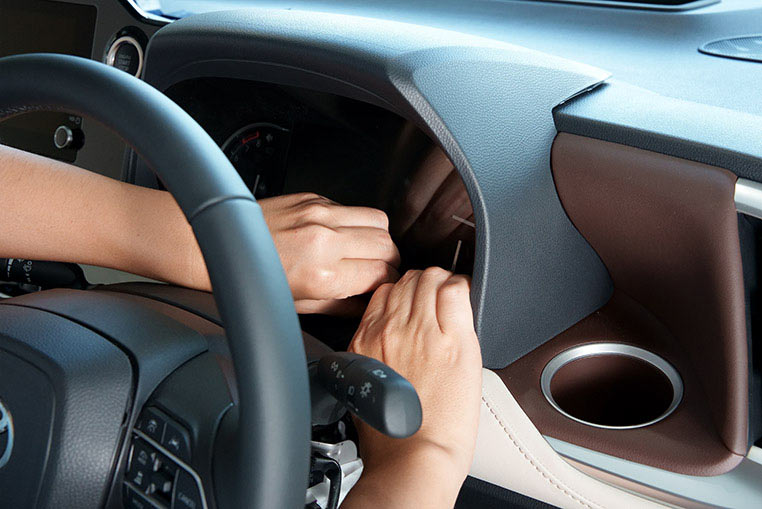

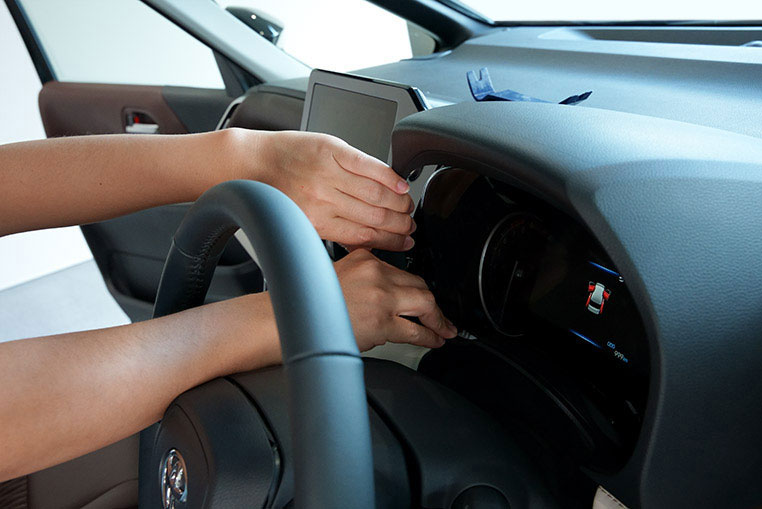

  次は手前の下側あたりを持って、引っ張ります。


•

  メーターフードカバーの内側から、手をかけて引っ張るような感じですね。


•

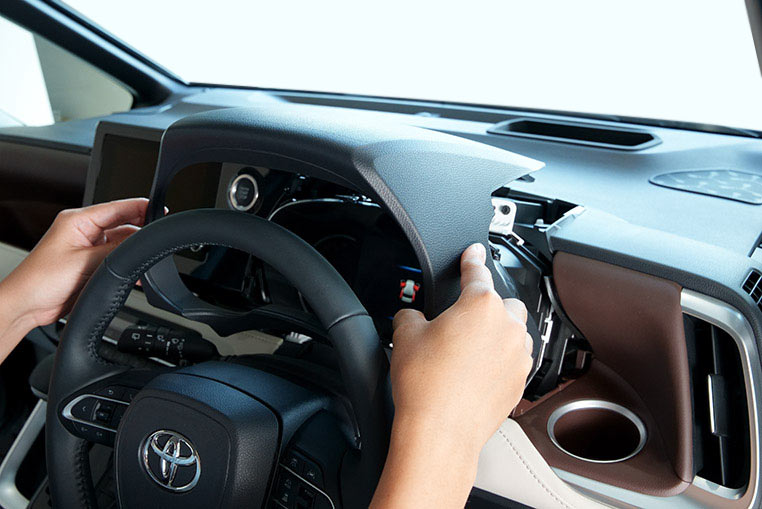

  後ろ→右手前→左手前の順で外していけば、無理な力をかけずメーターフードカバーを取り外せます。


•

  取れた～！

•

  取れたのはまだカバーだけですが。

•

  あ、そっか。

•

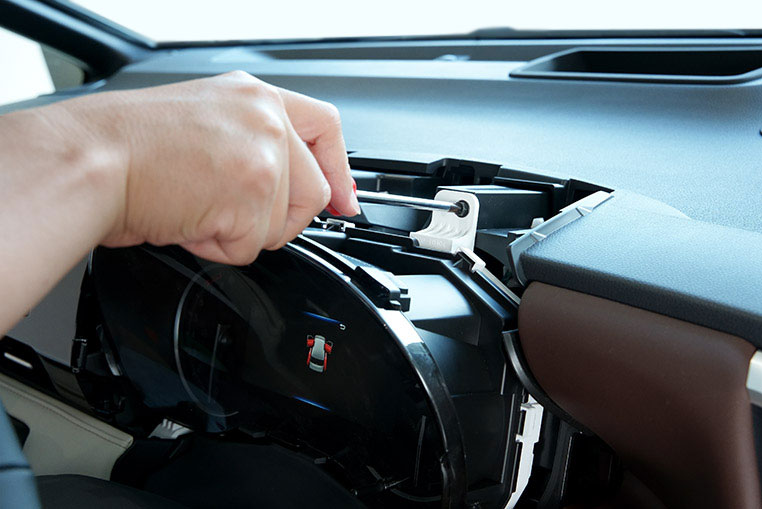

  メーター本体は4本のネジで固定されています。


•

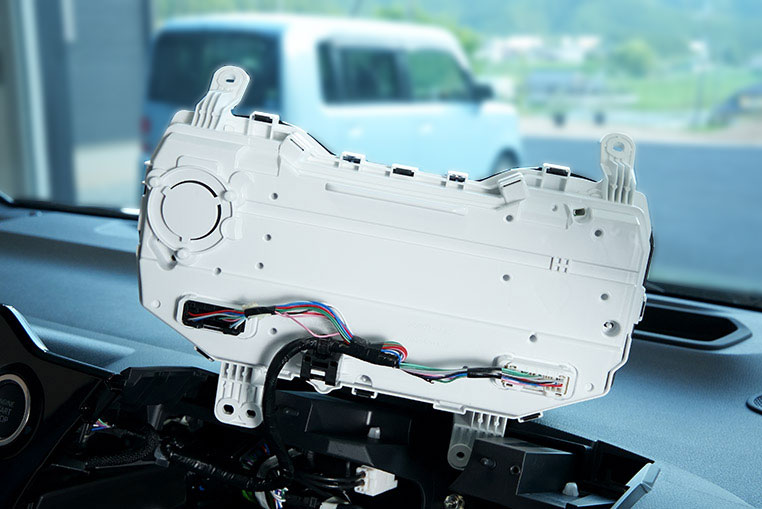

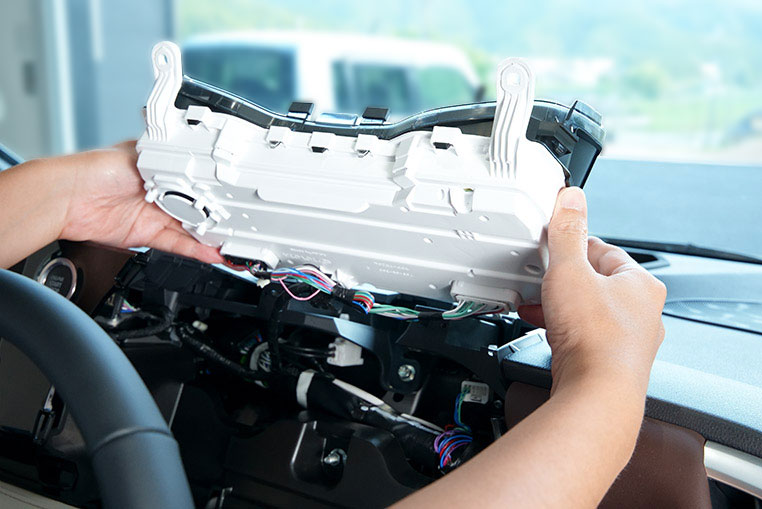

  メーターが取り外しできたら、そのまま上に向けて、ウラ面が見える状態にします。


•

  配線は全部抜かなくてもいいのね？

•

  そうですね。完全に取り外す必要はなくて、このままメーターを裏返しつつ配線作業が可能です。


•

  キットの説明書には、このようにメーターがひっくり返っている向きに合わせて、コネクターもひっくり返った図で、ハザードスイッチ線がどれなのか書いてあります。

•

  なるほどね！

•

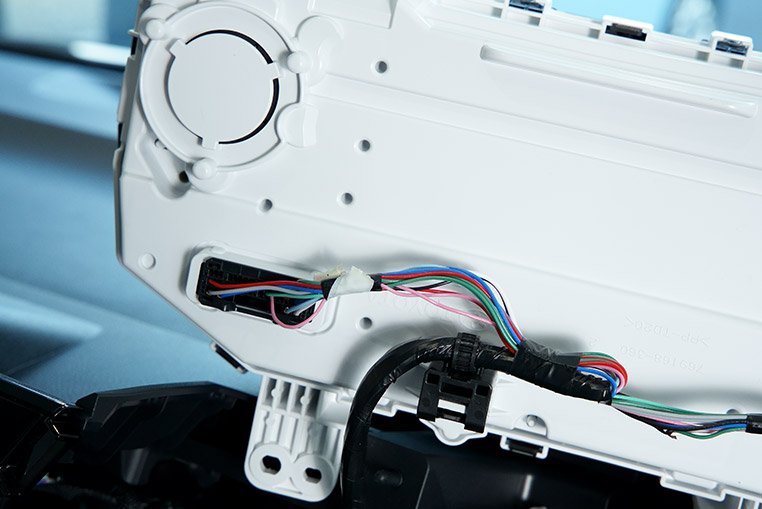

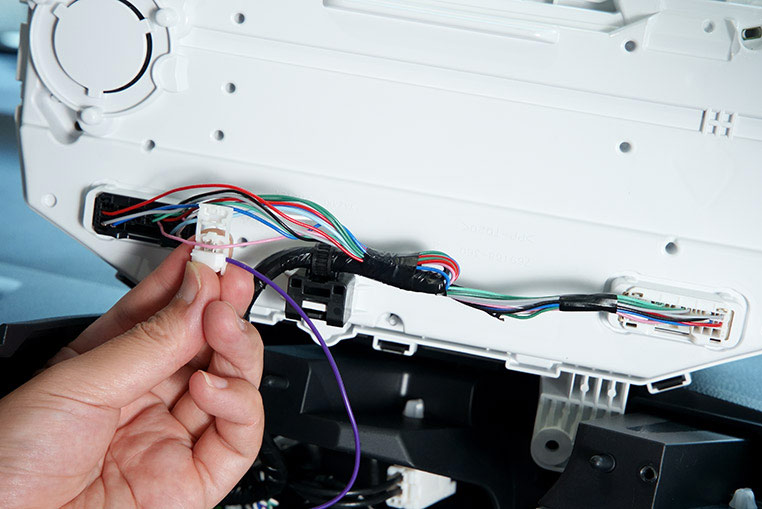

  90系ノア・ヴォクシーの場合は、メーターをひっくり返して立てた状態でみると、左下にくるこのカプラーです。


•

  このカプラーから出ている線の中に、ハザードスイッチ線があります。



※正確なピン番号は説明書で要確認。

---

•

  あとはサンキュハザードのキットから出ているムラサキ色の配線を、エレクトロタップで接続するだけです。

•

  これでサンキューホーンに続き、サンキューハザードのキットが取り付けできました。

•

  次回に取り付ける、最後のキットが一番大変ですけどね。
