90系ノア・ヴォクシーに〈ワンタッチパワーバックドアオープンキット〉を取り付ける方法の続き。一般的なカプラー（コネクター）の外し方どおりにやっても抜けない、手が入るスペースが狭い場所（天井裏）のカプラーを抜くコツもわかる。

•

  「ワンタッチパワーバックドアオープンキットの取り付け方法」の続きです。

  ●レポーター：イルミちゃん

•

  天井内張りを少し下げられるようになったら、カプラー（コネクター）を探しますが、これがちょっと奥のほうにあります。

  ●アドバイザー：DENKUL 岡本研究員

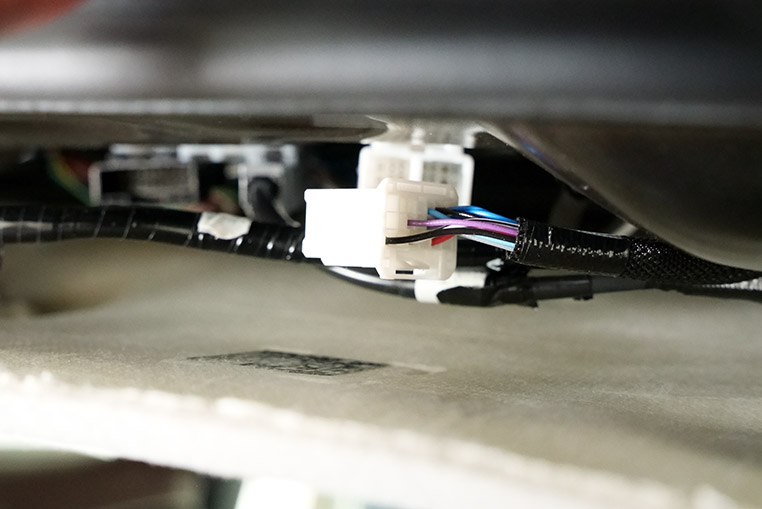

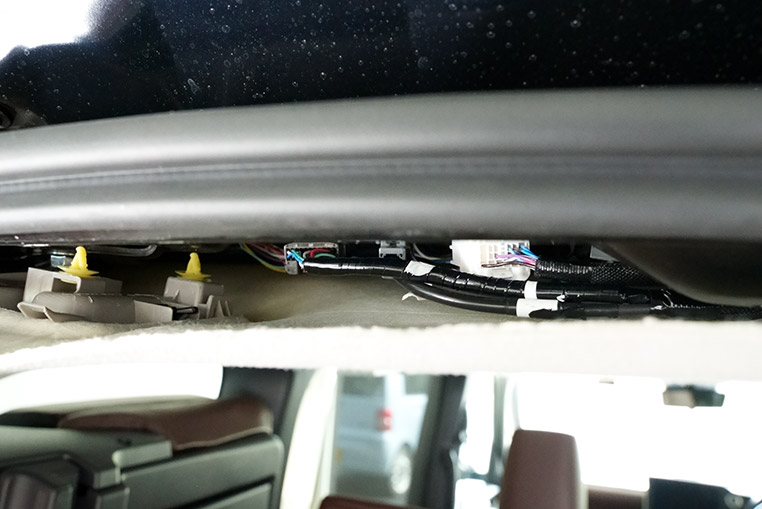

天井裏の奥のほうにあるカプラー


•

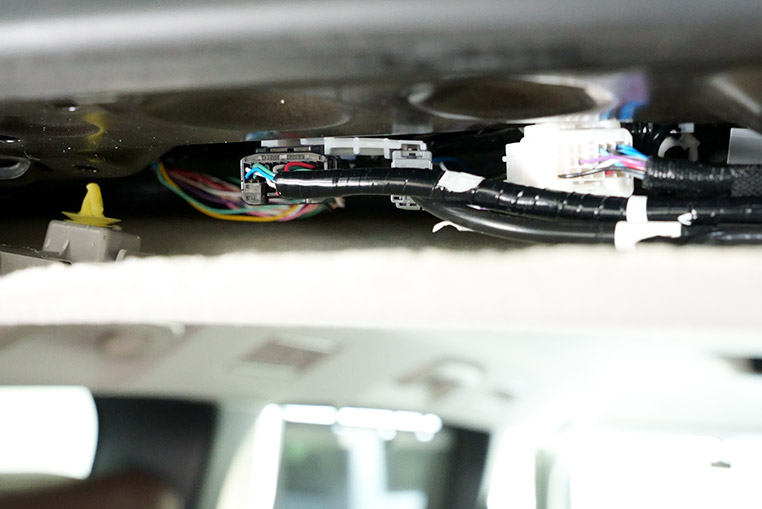

  この黒いカプラーと、白いカプラーが、キットを割り込ませるカプラーです。

•

  じゃあ、まずはこれらのカプラーを抜くんですね。

•

  そうなんですが、カプラーが天井裏の奥のほうにあるため「カプラーのロック解除のツメを押しながら抜く」作業がやりにくいです。

•

  カプラーはただ引っ張るだけでは抜けません。

•

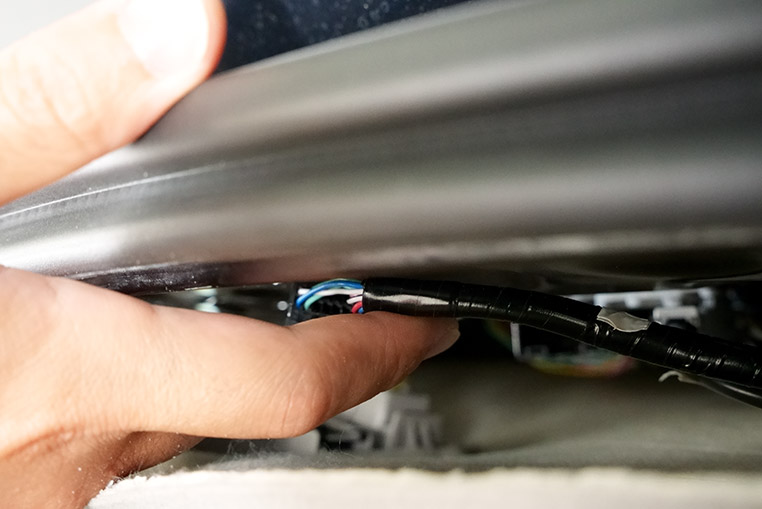

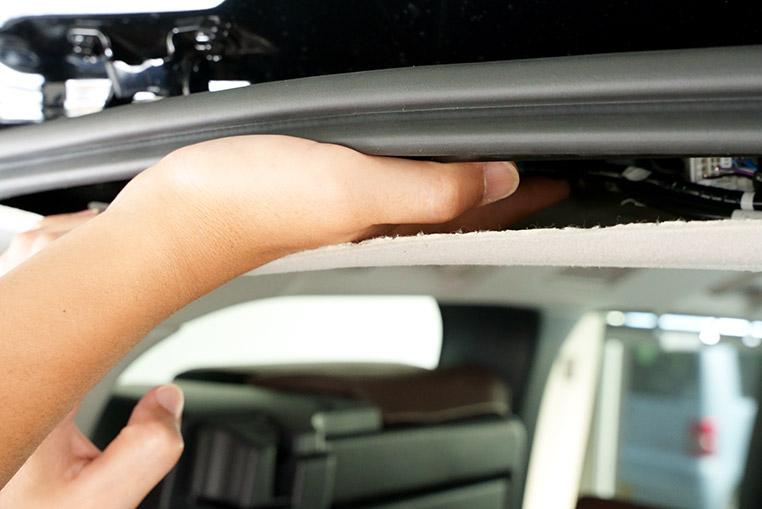

  カプラーのロックのツメは下側にあるので……コツとしては、手の平を上に向けた状態で隙間に差し込んで……


•

  中指でロックのツメを押し上げつつ、人差し指をハーネスにかけて引っ張る……みたいな抜き方になると思います。

•

  コネクターをつまんで引っ張るのは無理だから、ハーネスに指をかけて引っ張っているんだ。


•

  そうですね。本当はコネクターをちゃんと持って引っ張りましょう、っていう話ですが、この場面は現実的にそれが難しいです。

•

  手が1本しか入らないですからね～。

•

  このシーンの難易度だけはちょっと高めです。ポイントはロックのツメをしっかり押せているかどうか、ですね。

•

  カプラーが抜けないときは、その点を強く意識しましょう～！

•

  天井裏の白と黒のカプラーを両方抜きました。この後は？


•

  ワンタッチバックドアオープンキットのカプラーを割り込ませます。


•

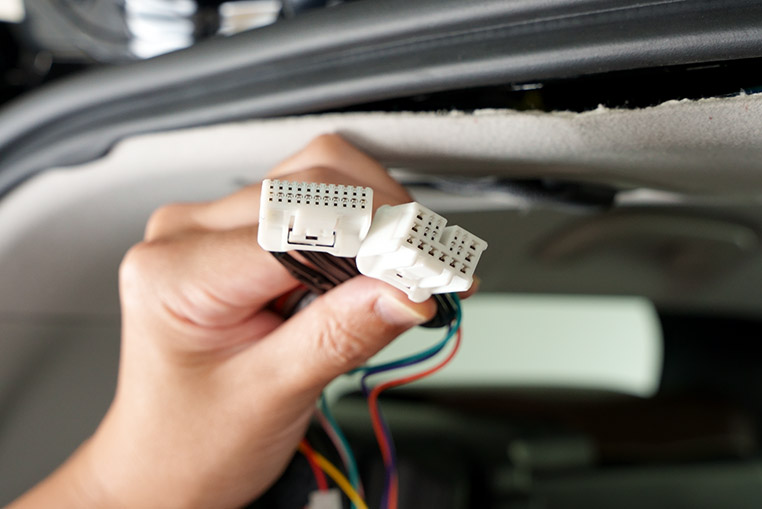

  2種類のカプラーは形状もサイズもぜんぜん違うので、差し込み間違える心配はありません。

•

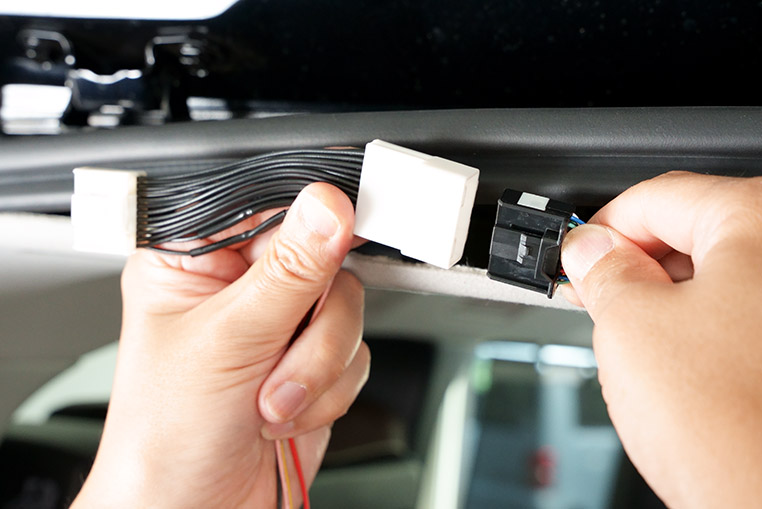

  まずは純正配線の黒カプラーに対して、キットのカプラーを接続しているところ（↓）


•

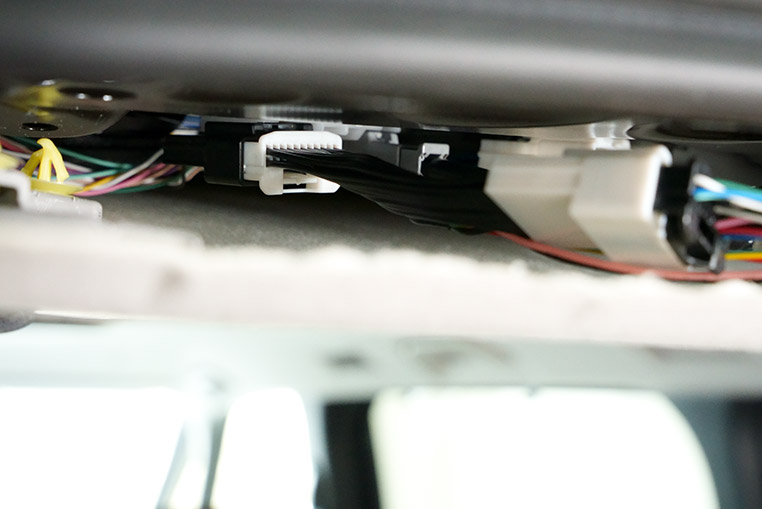

  そしてキットの配線の反対側のカプラーを、天井裏のカプラーにつなげて……割り込み完了（↓）


•

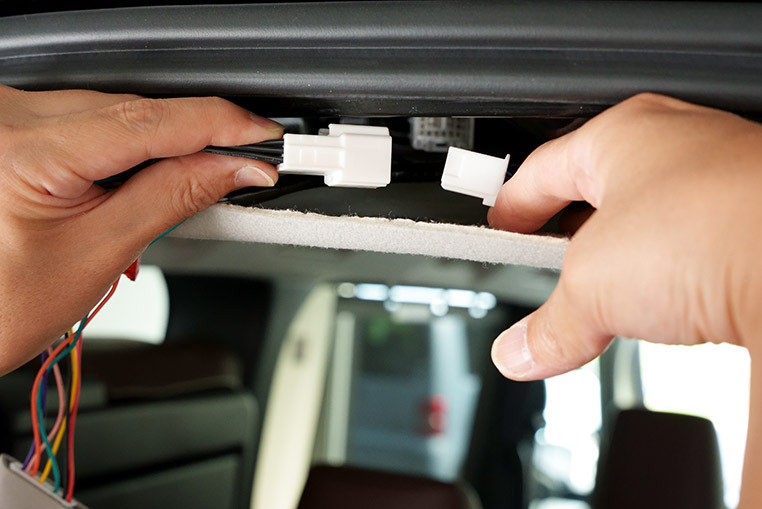

  もうひとつの白カプラーに対しても、同様に割り込み接続します。


•

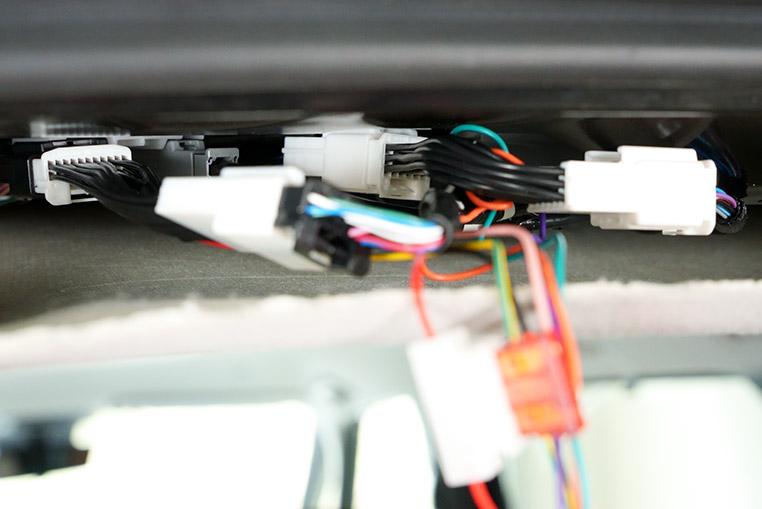

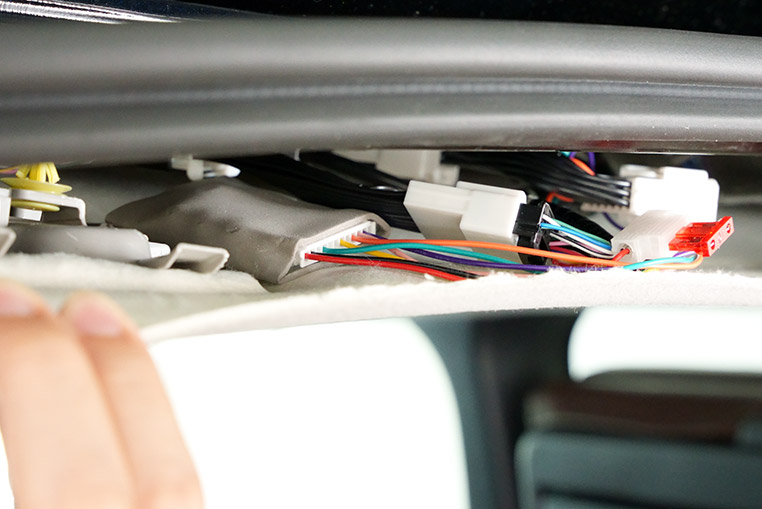

  白と黒の2つの純正カプラーそれぞれに、キットのハーネスが割り込みました。


•

  本体ユニットもそのまま天井裏に隠してしまいます。


•

  これでキットの取り付けは完了…？

•

  そうです。純正カプラーを抜くところまで出来たら、あとはカンタンです。

•

  確かにデンクル製品の中でも作業工程が少ない。

•

  なお製品取り付け作業によって、バックドアのコンピューターの電源を一度落としたのと同じことになっているので、取り付け直後は電動ではバックドアが閉まりません。

•

  そうなんだ？

•

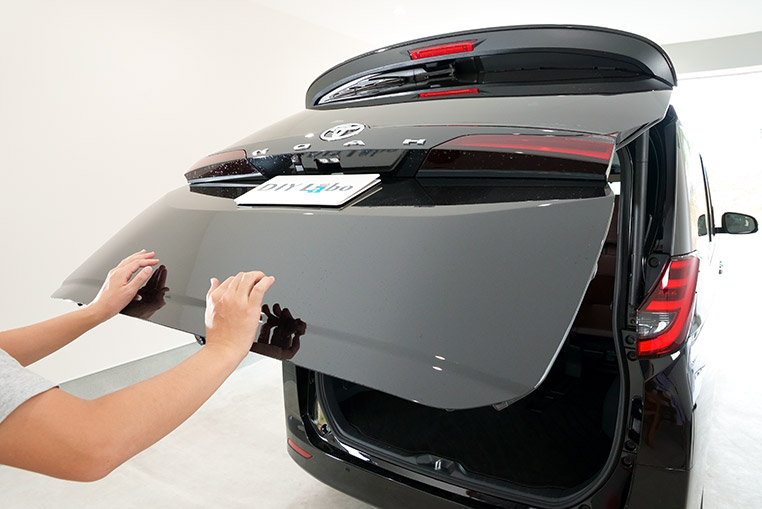

  そのため、最初の1回目だけは、手動でバックドアを閉めないといけません。


•

  例のウィィィィン……っていう重たい挙動ですが、そのまま閉めればいいんですね。
