HVXT01の取り付け方法（30アルファード編）

• 1
• 2
• 3

30アルファードのSDナビ+JBLプレミアムサウンド・システムに外部入力を設ける、HVXT01の取り付け方法をわかりやすく解説。かなり専門的な配線作業だが、カプラーオンなのでDIYでも可能。

•

  「SDナビゲーションシステム＋JBLプレミアムサウンドシステムに外部入力を作る方法（アルファード編）」の続きです。

  ●レポーター：イルミちゃん

•

  前回は、グローブボックス裏にある純正DVDデッキへの割り込み配線を行いましたので、今回はナビのモニター裏です。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  SDナビは、前々回に外してあります。

  ※ナビの外し方は「30アルファードのメーカーオプションナビ（SDナビ）の取り外し方法」参照。

•

  先に全体像を説明しておくと、HVXT01の取り付けは、純正デッキと純正モニターのそれぞれに、このような（↓）割り込み配線を行います。



詳細は、ビートソニック公式サイトのHVXT01参照

•

  下段のピンクの囲みが、前回作業したところか。

•

  ナビのモニター裏では「24ピンカプラーの配線」と「GVIFケーブル」に対して、割り込み配線作業をします。

•

  上の青の囲みの方ですね。

•

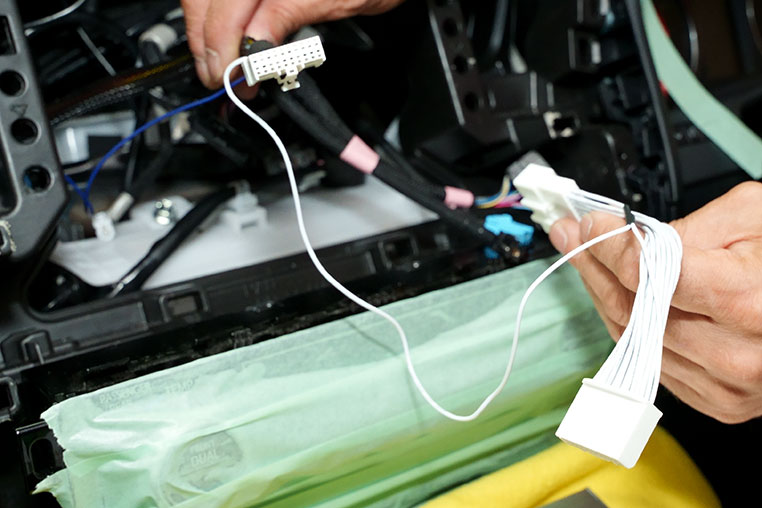

  まず、今の状況は、「車両接続用ハーネス」の残り3つのコネクターが、ナビ裏で待機している状況です。


•

  「ケーブルA」のラベルがついた2つのカプラーは、すでに純正デッキ側に通して、割り込み配線済みです。

•

  つまり、ここに残っているカプラーは「車両側24ピンカプラー」「モニター裏24ピンカプラー」「HVX本体」につながる3つです。

•

  それぞれ形状が違うから、誤挿入の心配はありません。

•

  ナビのモニターを取り外す段階で、24ピンカプラーは抜いてある状態ですから、車両側の24ピンカプラーとはすぐに接続できます。

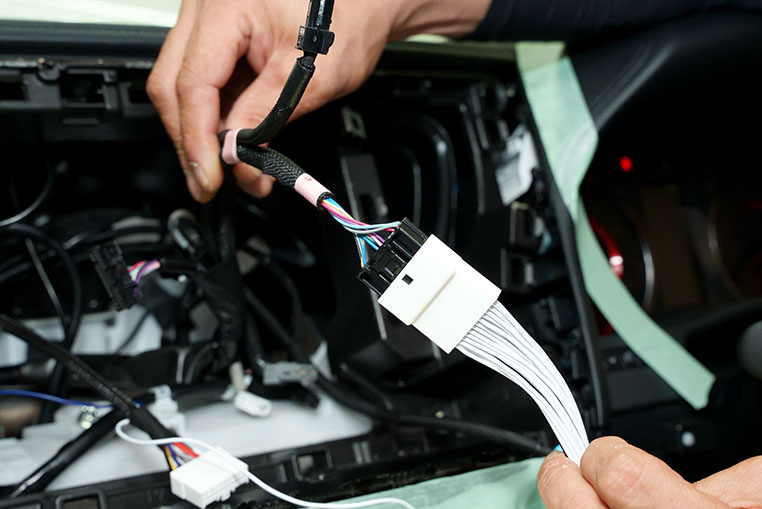

「車両接続用ハーネス」のカプラーと、車両側の24ピンカプラーの接続。

•

  それから、車両側のGVIFケーブルとの接続に使うのが、このGVIFケーブルです。

GVIFケーブル（HVXと車両側の接続用）


•

  青いカプラーが付いている付属ケーブルですね。

•

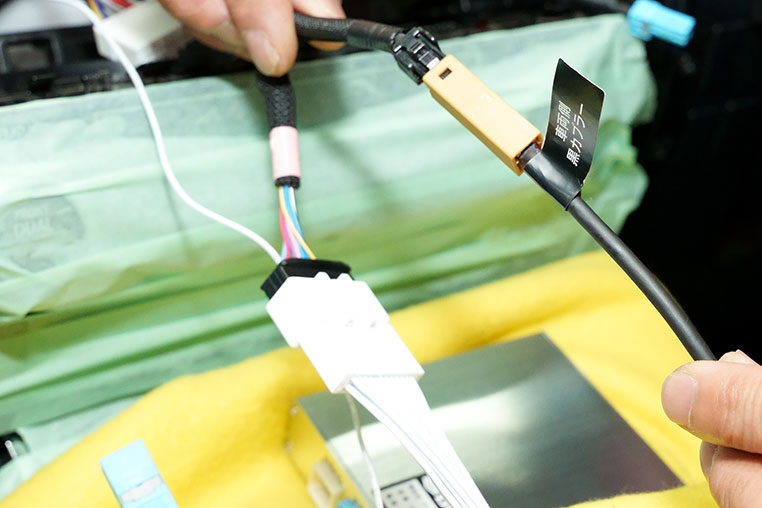

  このケーブルの「車両側・黒カプラー」というラベルが付いているほうを、車両側のGVIFケーブルとつなぎます。


•

  これで車両側の配線との接続は終わりです。

•

  あとは、HVX本体と、ナビのモニター裏への接続ですね。

•

  その配線をする前に、HVX本体の固定を行いましょう。

•

  ここから、HVX本体の固定方法を解説します。

•

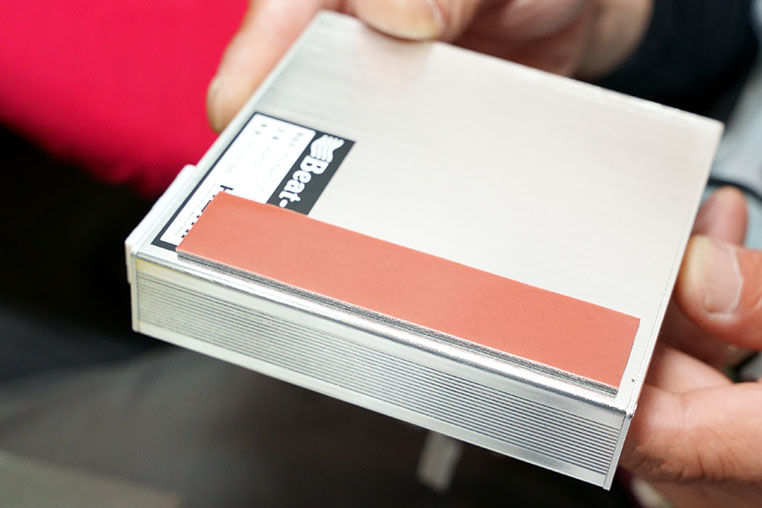

  まずHVX本体の裏面に両面テープを貼ります。位置はUSBポートの下あたり。


•

  つまり裏面の端っこに両面テープを貼る。

•

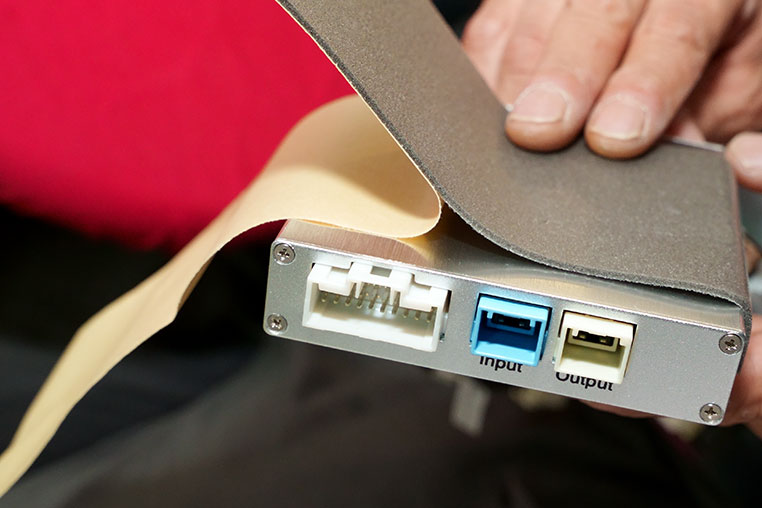

  次にHVX本体を、付属のウレタンシートで包みます。


•

  これ、なんのための作業ですか？

•

  振動でカタカタ音が出たりするのを防止するためですね。

•

  なるほど。
  そんなシートも付属しているのか。

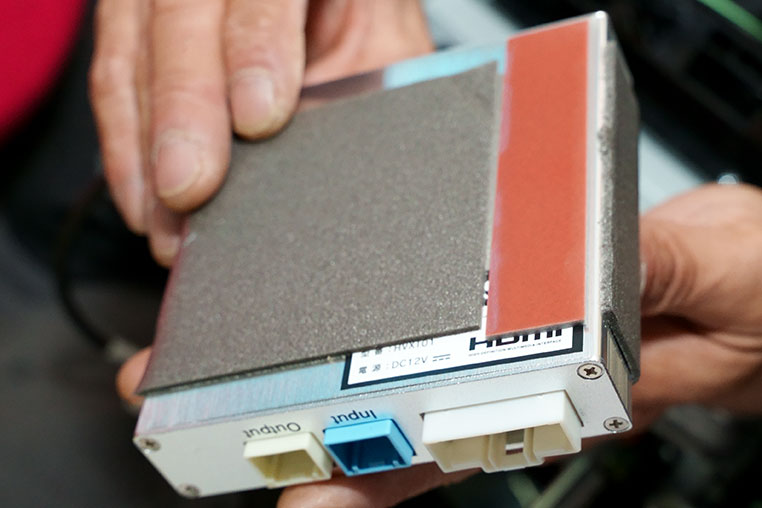

ウレタンシートはHVX本体をぐるっと包んで、余った分は切り落とす。両面テープまで包まないように注意。

•

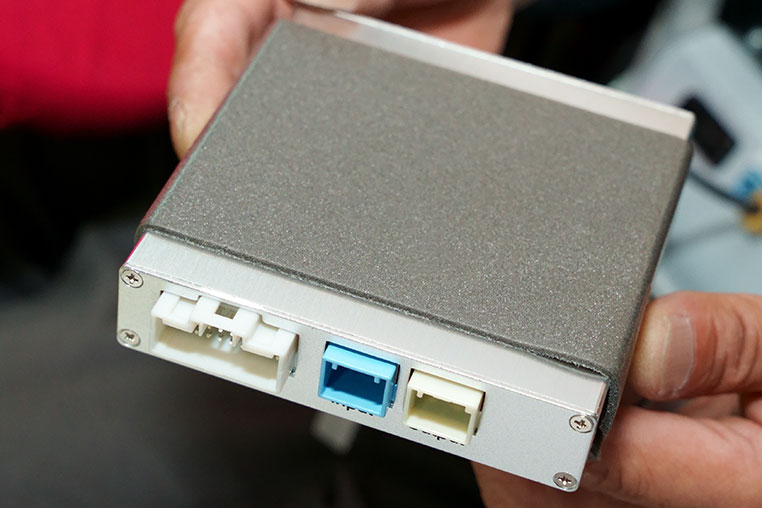

  本体の天面と底面を間違えないように注意してください。両面テープは底面に貼ります。

こっちが天面側


•

  それで、本体はどこに貼り付ける？

•

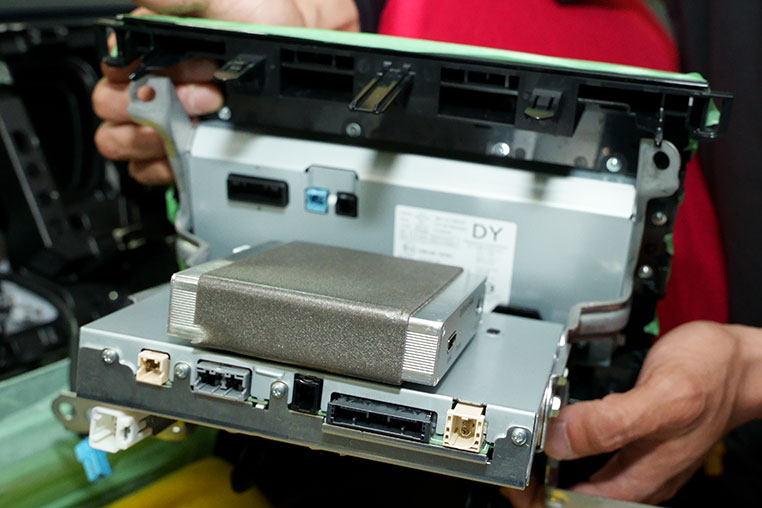

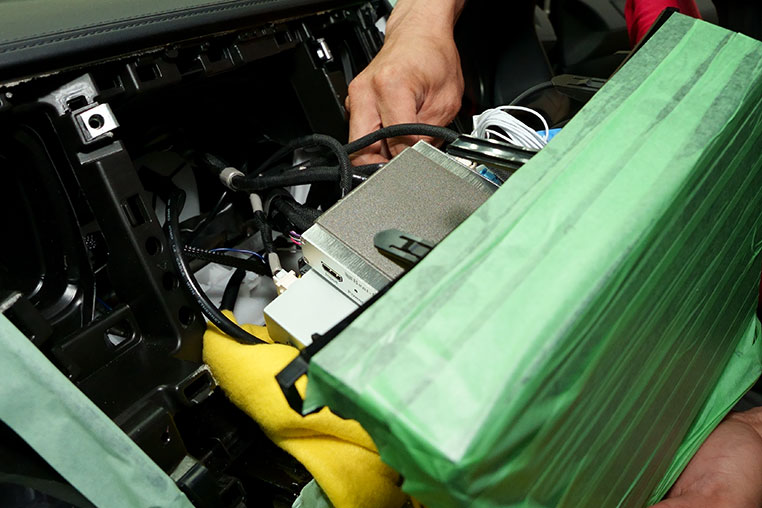

  30アルファードの場合の推奨取り付け位置は、純正ナビのモニター裏のデッキ上部分です。


•

  これで本体取り付けは完了。

•

  あとは残りの配線作業です。

•

  次に登場するのがこの付属ケーブルです。

GVIFケーブル（HVXとモニターの接続用）


•

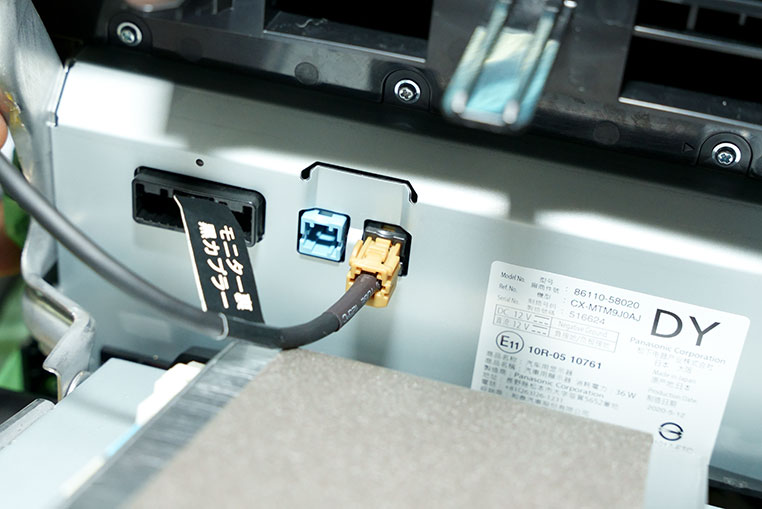

  もともとナビ裏に純正のGVIFケーブルがささっていた黒カプラーに対して、「モニター側・黒カプラー」ラベルがついたカプラーをつなぎます。


•

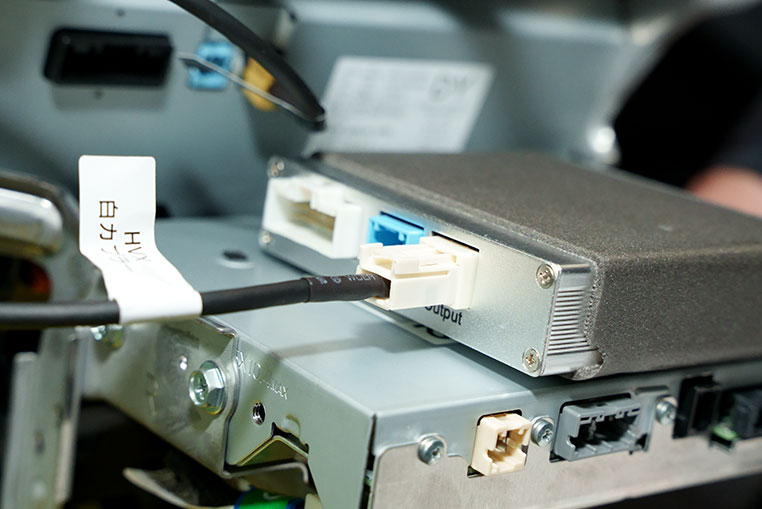

  そして、このケーブルの反対側は「HVX・白カプラー」につなぎます。ラベルに書いてある通りですね。


•

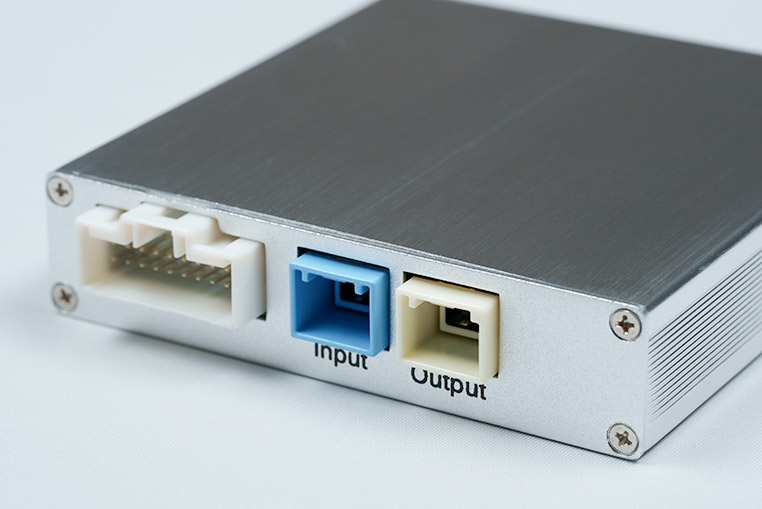

  それから、あらかじめ車両側のGVIFケーブルに接続したカプラーの反対側、「HVX・青カプラー」のラベルが付いたほうを、HVX本体につなぎます。


•

  これで、「車両側のGVIFケーブル」→「HVX」→「純正モニターのGVIFカプラー」というつながりができた。

•

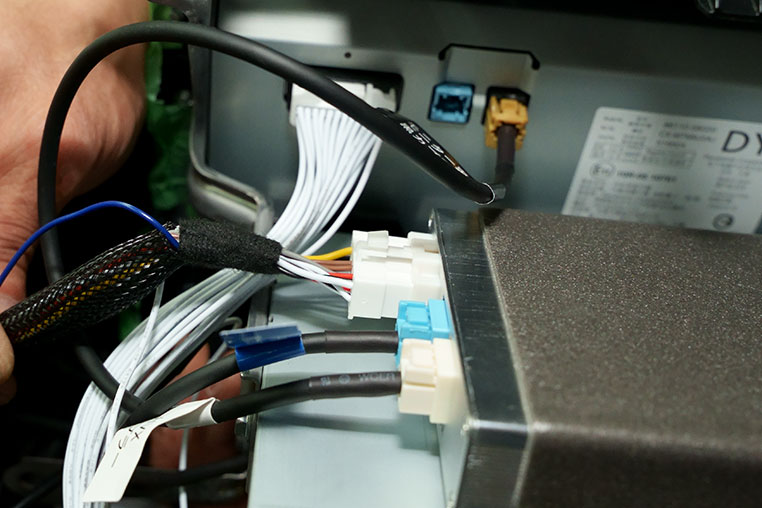

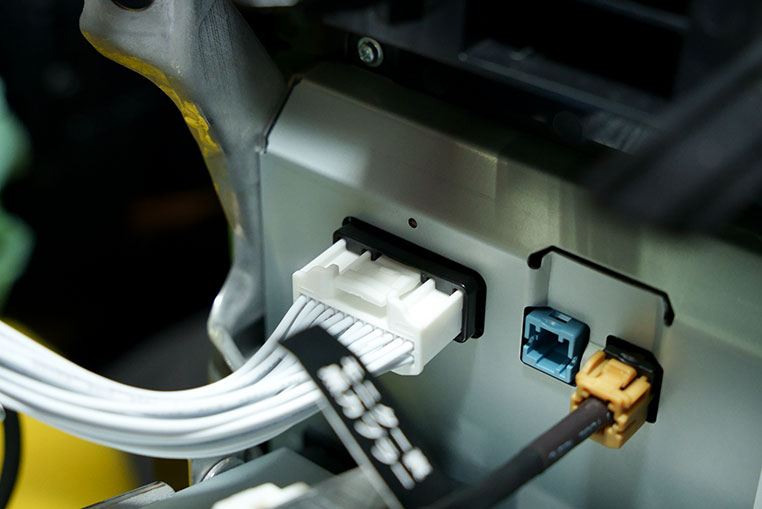

  あとは「車両側の24ピンカプラー」とつないだ「車両接続用ハーネス」を、純正モニター裏側の24ピンカプラーとつないで……


•

  もうひとつ残っている「車両接続用ハーネス」のカプラーを、HVX本体につなぎます。


•

  これで冒頭の配線図の通り、全てつないだことになりますね～。

•

  あとは純正ナビのモニターを外すときに抜いた、それ以外の純正カプラーを元通りつなぎ直します。


•

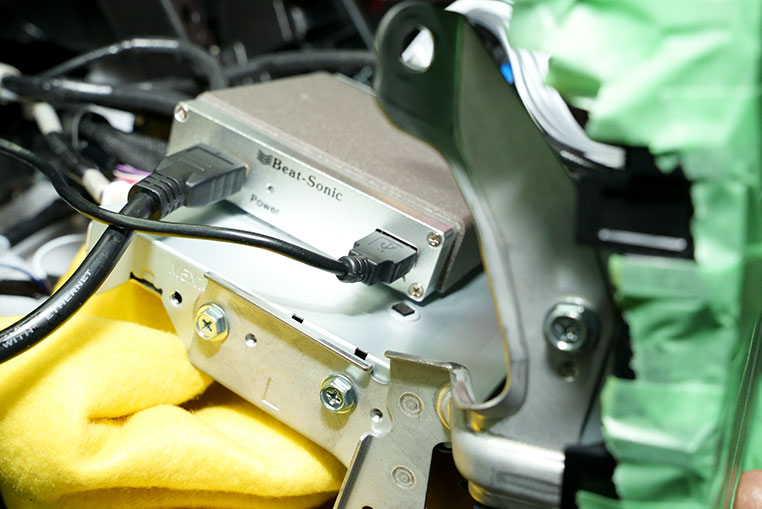

  そしてHVX本体に、付属のHDMIケーブルとUSBケーブルを挿します。


•

  このHDMIケーブルが、外部入力になるんですね。

•

  そうですね。HDMIケーブルとUSBケーブル（給電用）をどこに出すかは自由です。

•

  例えばグローブボックス裏などに出しておいて、スマホのミラーリングをするときはグローブボックスでつなぐ……といった具合です。

•

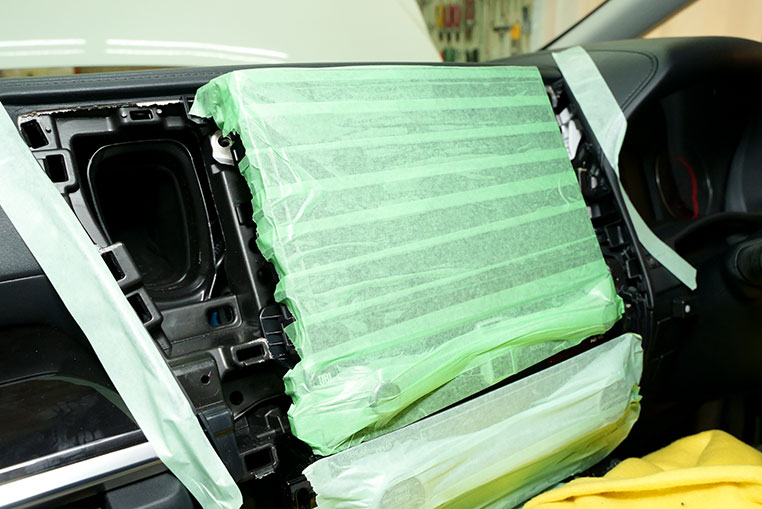

  HVXT01の取り付け作業はこれで終わりなので、ナビを戻します。


•

  この段階で一度、動作確認しておきましょう。

•

  全てのパネルを戻す前に、ってことですね。

•

  そうです。HVXT01が正しく取り付けできていれば、SDナビゲーションシステム＋JBLプレミアムサウンドシステムのソース選択画面に「AUX」が表示されます。


•

  ナビのモニターを取り外すところはそれなりに手間ですが、配線作業はカプラーオンなので、DIYでも十分取り付けできそうです。
