SDナビゲーションシステム＋JBLプレミアムサウンドシステムに外部入力を作る方法（アルファード編）

• 1
• 2
• 3

SDナビゲーションシステム+JBLプレミアムサウンドシステムには付いていない、外部入力を作る方法。より簡単に言えばビートソニックの「HVXT01」の取り付け方法だが、裏技的な配線情報もあり。「HVXT01」を付けるなら必読。

•

  「アルファードのメーカーオプションナビ（SDナビ）の取り外し方法」の続き。前回は、ナビが外れるところまで進んできました。

  ●レポーター：イルミちゃん


•

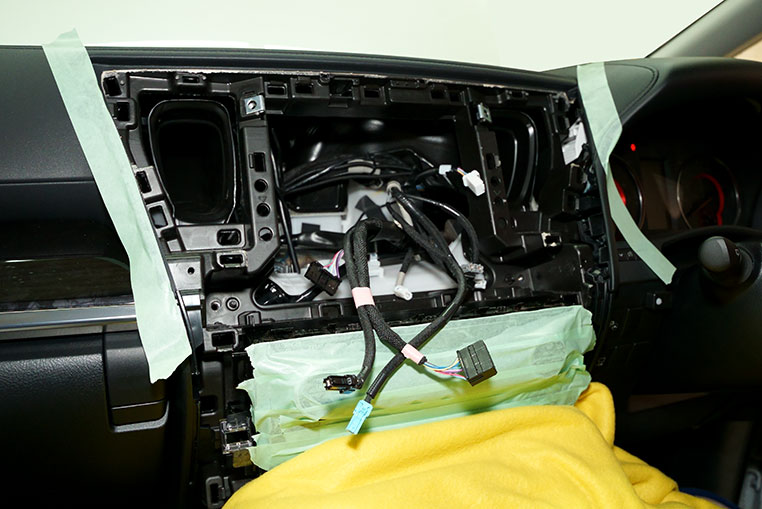

  ナビが外れたら、次はグローブボックスを取り外します。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  そういえば、グローブボックス裏には純正デッキがある、っていう話でしたね。

•

  そうなんです。メーカーオプションナビのモニター裏と、純正デッキの双方にアクセスできる状況にしてから、HVXT01の取り付け作業に入る……という流れです。

•

  なるほど。
  では、グローブボックスの外し方のおさらいから。

•

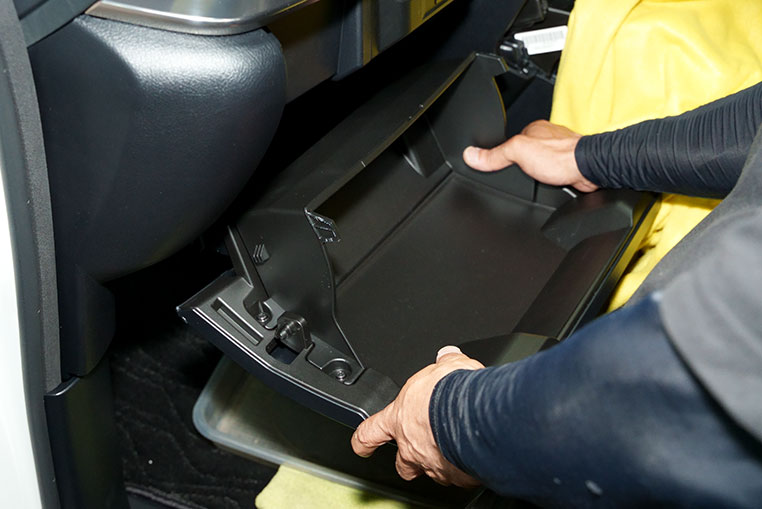

  まずはグローブボックスのダンパーを外方向にスライドさせて引っこ抜きます。


•

  そしてグローブボックスの両サイドを押し込みながら、外します。


•

  最後は、一番奥の噛んでいる部分を引っ張って外します。


•

  グローブボックスが外れると、その奥に純正デッキが見えます。


•

  ここまで準備できたら、HVXT01の配線作業に入ります。

•

  まず最初に使うのが、車両接続用ハーネスです。

車両接続用ハーネス


•

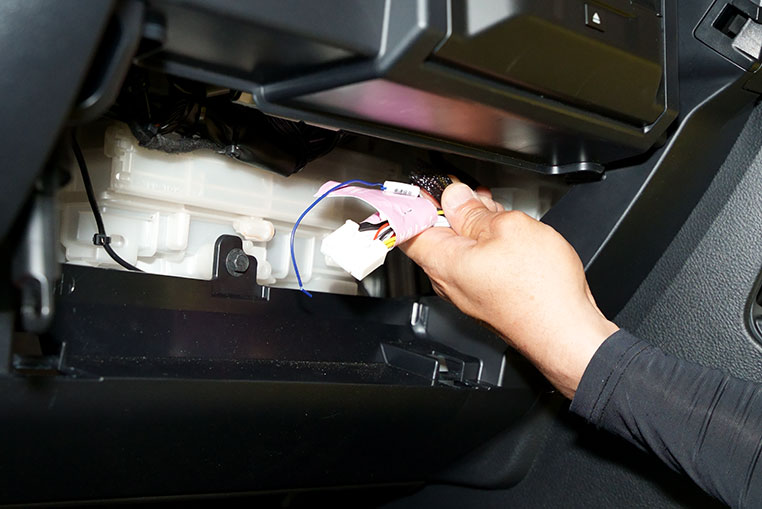

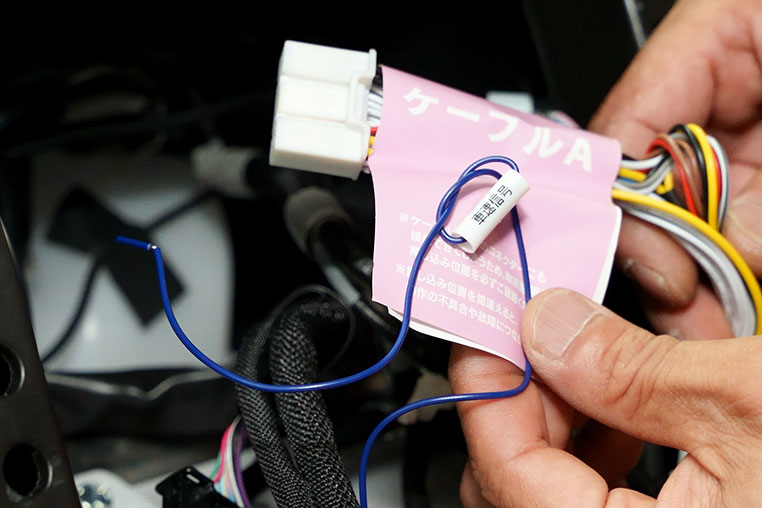

  このハーネスの中にあるピンク色のラベルが付いた「ケーブルA」と、青い「車速信号線」の2つを、ナビ裏からグローブボックス裏に通します。

この2つを……



グローブボックス側へ通す


•

  これ、カンタンに通りますか？

•

  そうですね。右手でナビ側から通して、左手で受け取るような感じで作業すれば、問題なく通ります。

•

  というわけでグローブボックス側に出ました。

•

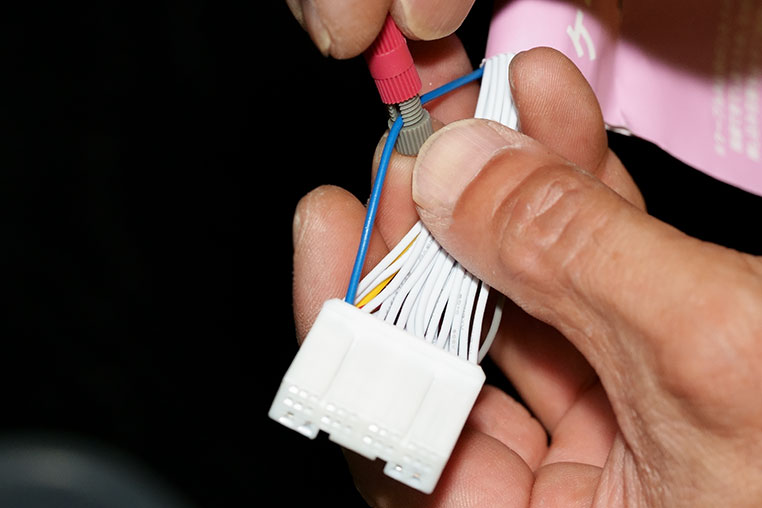

  次に、今通した「青い車速信号線」を「ケーブルAの青」に合流させるために、付属のポジタップを付けます。



✔ ポジタップは工具不用で配線の接続や分岐が可能な、便利アイテム。

---

※「工具をほぼ使わない、配線接続＆分岐コネクター〈ポジタップ〉とは？」参照。

•

  「青」に「青」を合流させるってことですね？

•

  そういうことでございます。こうなればOKです。


•

  青い線は車速信号線だって言っていたけど、この作業って……

•

  ギクッ。……ええっと、その件はさておきまして、次の作業の説明をしましょう。

•

  ？

•

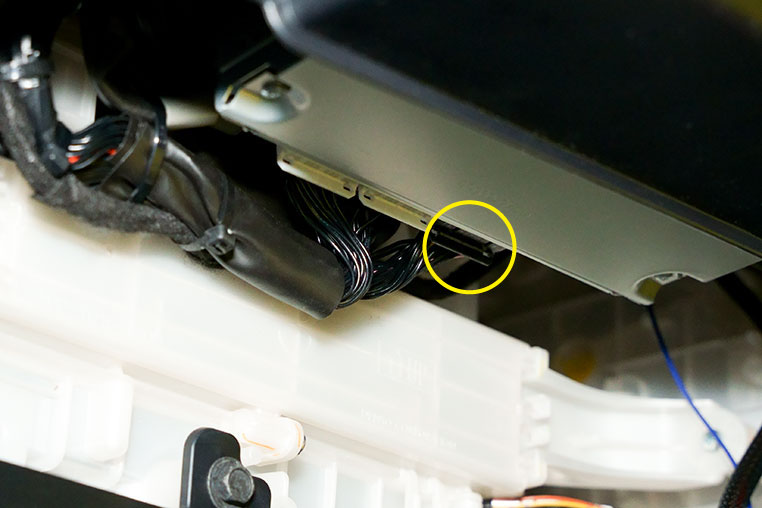

  純正デッキの下面を覗き込みますと、左から白、白、黒……の順で3つのコネクターがつながっているのが見えます。


•

  このうち、一番運転席側のコネクター（黒）を抜きます。


•

  なお、ここ並んでいる3つのコネクターは同形状のため、間違えて左側の2つにはつながないよう、要注意でございます。（※故障の原因になる）

•

  「一番右側のコネクターだけを抜く」と覚えておきましょう。

•

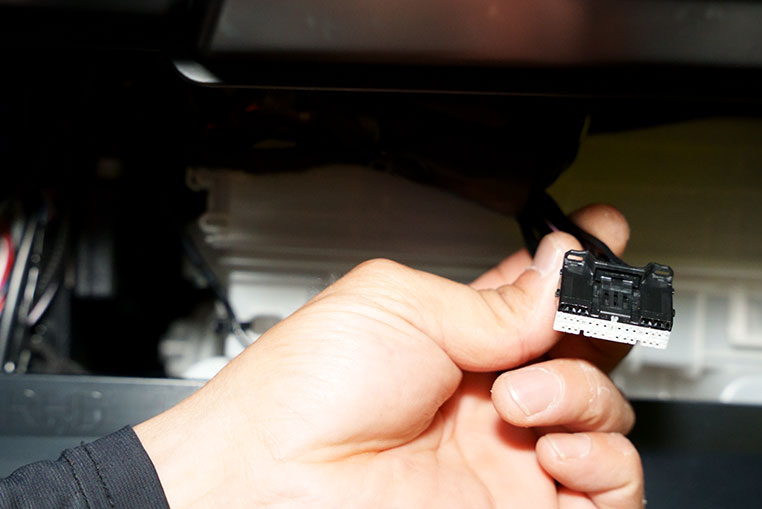

  純正デッキから抜いたコネクターと、ナビ側から通してきた「ケーブルA」のコネクターをつなぎます。



オスメスに分かれているので、合うほうを接続する。

•

  「ケーブルA」のもういっぽうのコネクターは、純正DVDデッキ下面の、純正を抜いたところに差し込みます。


•

  つまり、純正DVDデッキのコネクターに、「ケーブルA」を割り込ませるような格好ですね。

•

  そういうことです。これでグローブボックス側での作業は完了です。続いてナビ側に戻りまして……

•

  ちょっと待った。

•

  ……なにか？

•

  グローブボックスに1本単独で通した青い線は、車速信号線だって言いましたよね？

•

  ……その話、ですか。

•

  HVXT01は、アルファードのメーカーオプションナビに外部入力を設けるアイテムなのに、車速信号なんて関係あるの？

•

  それはですね～、車が停車していることをHVX本体に検知させるためにつなぐ線なのです。

•

  だから、なんでそんなの検知する必要があるのよ？

•

  HVXT01で外部入力する映像信号は純正のテレビやDVDとは別ラインで、制御方法も異なるんですね。

•

  フムフム。

•

  その関係で、走行中でも外部入力から入れた映像が映ってしまうんですよ。

•

  ホー。純正テレビは（TVキットを付けない限り）走行中には映らないけど、スマホミラーリングのYouTubeは映るってことか。

•

  ……そうなんです。

•

  それはイイコトを聞いた。

•

  ですので、他の純正ソースと同様に、走行中には映像が映らないようにするためには、車速信号線を取って頂く、ということですね。

•

  逆に言うと、青線をつながずに車速信号を取らなければ、外部入力の映像が走行中でも映るってことよね？

•

  それは私の口からは申し上げられませんが……まあ、そういうことになりますね。

•

  だったら、DIYで取り付ける人は、さっきの青線をつなぐ行程は、基本的に無視したほうが得な気がしますね？



✔ この作業をスルーすると、外部入力映像が走行中でも映ることになる。

---

✔ なお、TVキットを取り付けていて純正TVやDVDが映る車両であっても、この青線をつなげた場合には、外部入力の映像は走行中には映らない。映像として別ライン・別制御のためだ。

•

  しかし、説明書には「青線は必ずつないでください」と書いておりますので……

•

  説明書通りに付けるだけならDIYラボなどいらぬ。

•

  ……なるほどね！

•

  説明書には載っていないマル秘配線方法が発覚しました！

•

  ……マズイ。また上層部から怒られて、私の社内での立場が危うくなる可能性が……。

•

  心配しなくても大丈夫。

•

  と言うと？

•

  この問題は、例によって、ワタナベ研究員が口を滑らせた、ということにして片付けましょう。

•

  それ、まんまじゃないですか。
  ぜんぜん隠蔽工作になってないし。

•

  車速信号線の接続は、任意でスルーも可能、ということが分かったところで、作業を続けます。
