車を便利にする電装DIY


純正風スイッチで自由にオンオフできるフットライトの作り方(前編)

プッシュスイッチ(照光タイプ)の魅力がわかったので、次は配線です

イルミ

照光するスイッチの配線パターン

ジュニア

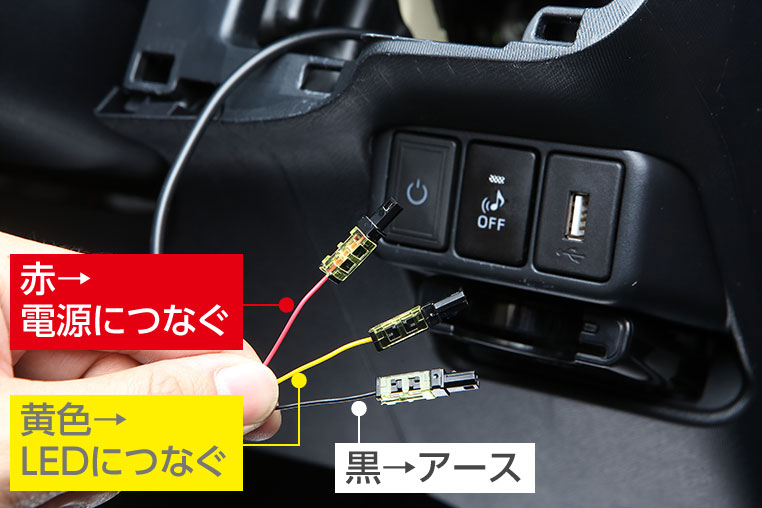

このスイッチからは、3本の線が出ています

  • イルミ

    あ、ホントだ、「赤」「黄色」「黒」の3本ある。

  • ジュニア

    このうち「黒」はボディアースするだけですので、何も難しくないです。

  • イルミ

    問題は「赤」と「黄色」なわけですね。

  • ジュニア

    通常の使い方だと「黄色」は電源につなぎます。そして「赤」をLEDにつなぎます。

  • イルミ

    電源というのは、たとえばヒューズ電源とつなぐってことですか?

  • ジュニア

    そうです。「ACC電源の取り方」「常時電源の取り方」で解説している通りにやって、そのヒューズ電源とつなぐのが定番コース。

  • イルミ

    普通ならば、ヒューズ電源の線を延長してLEDにつなぐけれど…

  • ジュニア

    その途中にスイッチが割り込んだ格好になって、オンオフできるんですよ。あとはスイッチ自体の照明のアース線が「黒」です。

  • イルミ

    なるほど、それで3本なのね。

これが基本的なつなぎ方です

ジュニア

「オフ時照光」と「常時照光」の違い

  • ジュニア

    ちなみに今回のスイッチは、「つなぎ方」によってスイッチ自体の光り方が変わります。

  • イルミ

    そういえばスイッチ自体も光るんでしたね。

  • ジュニア

    さきほど紹介した基本パターンだと、「スイッチオンの時はフル発光」「スイッチオフ時は減光」になります。

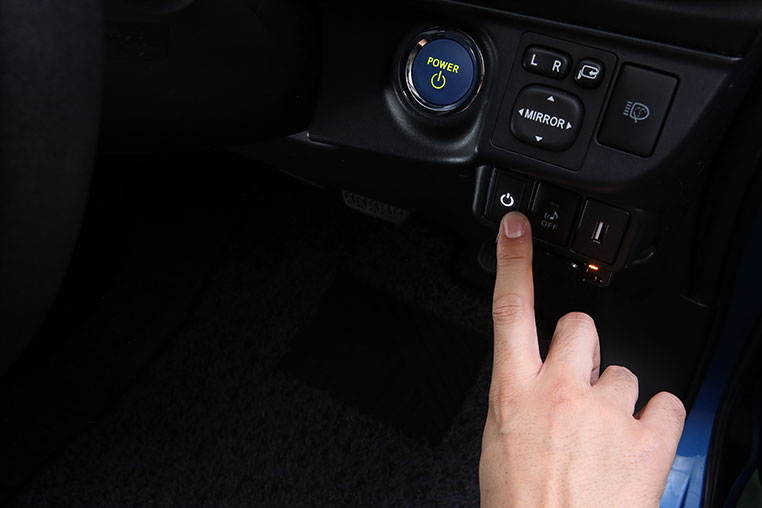

オフ時もスイッチが減光して発光

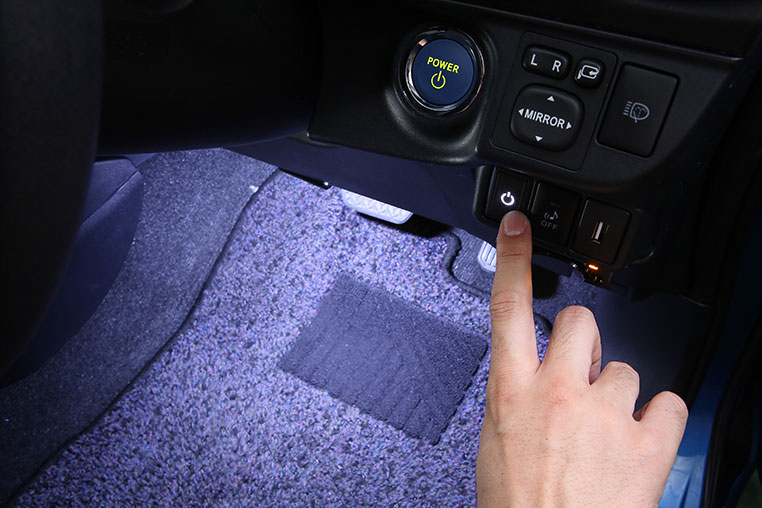

スイッチオンでフル発光

  • イルミ

    スイッチオフの時は、ボタンが減光点灯しているんですね。

  • ジュニア

    そうです。けっきょくのところ常に光るから「常時照光」(じょうじしょうこう)と呼んでいます。

  • イルミ

    他の光り方もあるというのは?

  • ジュニア

    「オフ時はスイッチも消灯させる」という点灯パターンもあるんですよ。

  • イルミ

    へぇ〜!
    そんなの細かく選べるんですね。

  • ジュニア

    オンの時だけ光るので「オン時照光」(おんじしょうこう)と呼びます。

  • イルミ

    「おんじしょうこう」に「じょうじしょうこう」……呪文みたいですね。

スイッチを「オン時照光=オフ時消灯」させたい場合は?

オフ時は消灯させたい場合は、このようにつなぎます

ジュニア

スイッチの配線パターンが決まったら、次ページはいよいよフットライトの作り方です

イルミ

フットライトを取り付けする前に知っておくべき基礎知識・応用知識についてはDIYラボ〈動画部〉YouTubeでも解説しているので、ぜひ見てね。
