LEDとスイッチ

---

2色発光LEDランプの白と黄色をスイッチで切り替えて、白はスモール連動で消灯させたい

2色発光するLEDの制御に関する読者からの質問。やりたいのは2色発光（白╱黄色）をスイッチで切り替えたい。また白はデイライトで使い、車の始動時に点灯して、スモール時には消灯したい…など。どういう配線にすればできるのか？

•

  2色発光するLEDランプを、下記のように制御したいという読者の方からの質問です。

  ●レポーター：イルミちゃん

■ 質問

白と黄色の2色発光タイプのLEDランプを、スイッチ付き回路で取り付けしたいと考えています。

ON-OFF-ONスイッチのようなものを使い、以下の仕様にするためには、どんな配線方法にすればよいでしょうか。

① スイッチで発光色（白と黄色）を切り替えるようにしたい

② 白色はデイライトとして使い、車の始動後に点灯し、スモール点灯時には消えるようにしたい（※スイッチで常時消灯可能にする）

③ 黄色は装飾ライトとして、単純にスイッチでオンオフさせたい（※エンジン停止時は強制オフ）

できるだけシンプルに構成できると嬉しいです。

---

質問者╱ヒロ3839さん

•

  ちなみに使用しているLEDランプは灯体から白用のプラス線・黄色用のプラス線・アース線の3本が出ており、白と黄色の両方に電気を流した場合には黄色が光る……ということでした。

•

  一般的には「白線はACCやIG電源に、黄線は左右ウインカーに接続する」ようなものですね。そうするとACCオンでデイライトとして点灯、ウインカーを出すと白が消灯して黄が点灯する、というような仕組みかと。

  ●アドバイザー：CEP 服部研究員

•

  なるほど。それを今回はウインカーとしては使用しないってことね。ヒロ3839さんの希望条件は叶えられそうですか？

•

  ご質問の中に出てくる「ON-OFF-ONスイッチ」と、5極リレー（1c接点リレー）がひとつあれば、回路としては実現できます。

•

  ホー。けっこう複雑な条件に見えるけれど、できるんだ。

•

  スイッチは……例えば、エーモンのトグルスイッチ（3207）などを使います。



Amazonでも入手できるエーモン トグルスイッチ（3207）。容量も大きく、12アンペアまで対応する。

---

•

  補足しておくとこのトグルスイッチは、2つの電装品を切り替えるときに使うスイッチ。ON-OFF-ONの3段切替になっています。

※中間のオフがない「オンとオンの切り替えスイッチ」もあるので間違えないように注意。例えばエーモンの「3202」や「3206」などはON-ONスイッチなので、OFFがない。

•

  順番に説明すると、まず電源用にはACC電源（またはIG電源）を取ります。

•

  白点灯も黄色点灯でも、エンジンオフ時には強制的に消灯させる点は同じだから。

•

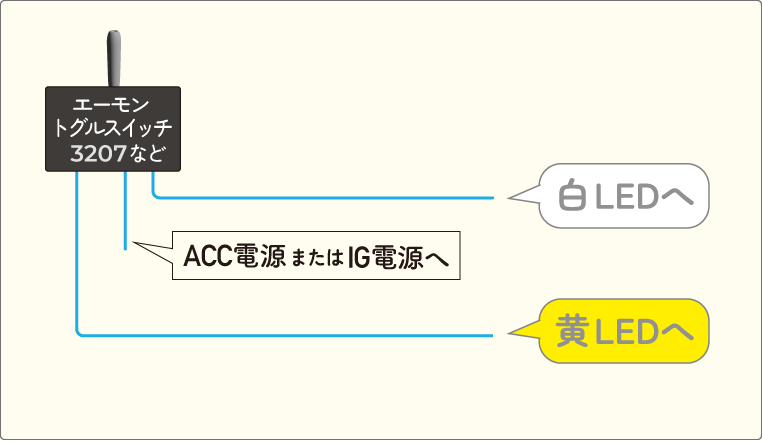

  そうですね。そのうえで、切り替えスイッチのON側それぞれに、白LEDと黄色LED用の配線をつなぎますが……

•

  切り替えスイッチだけでは、白と黄色は選べるものの……どちらもACC連動で光ることになりますね。


•

  黄色LEDに関しては、スイッチで手動オンオフできて、エンジン停止で強制消灯させるわけですから、これだけの配線で解決ですよね。

•

  そうか…。
  黄色はこれでいいんだ。

•

  いっぽうで白LEDのほうは、「スモールランプオンで消灯させる」という条件があります。

•

  ふむ。

•

  そこで白LED用の配線の途中に5極リレーを割り込ませて、このような回路にします。



2色発光LEDの白と黄色をスイッチで切り替えしつつ、スモールランプ連動で白を消灯させる場合の配線図。

---

•

  こうするとスモールランプに連動してリレーが動作し（接点が切り替わり）、白LEDに電気が流れなくなります。

•

  つまり、スモールランプ連動消灯になるんだ。

•

  この仕組みを、白LED側にだけ入れておけばいいのです。

•

  なるほどぉ～。

•

  あとは白LED用の線と黄色LED用の線を、それぞれ分岐で左右LEDにつなげばOKですね。LED自体のアース線は、ボディアースしておきます。

•

  ……ということでヒロ3839さん、思ったよりシンプルに構成できると言えそうですが、どうでしょうか？
