最新型サブウーファー研究

---

バッ直なしでサブウーファーを取り付ける手法が確立された

• 1
• 2
• 3

サブウーファー取り付けは、バッ直で電源を取るのが一般的。しかしバッ直でなくてもサブウーファー取り付けができて、しかもカプラーオンで可能な手法がある。まだ車種が限られているのだが、今後は対応車種が増えていくので、この情報は知っておきたい。

•

  「6.5インチでも低域が鳴らせる理由╱パッシブラジエーターの仕組み」の続き。

  ●レポーター：イルミちゃん

•

  今日は新型サブウーファーの、電源取り出しに関する話です。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  DIYでサブウーファーを取り付ける人にとっては、一番重要な問題だ。

•

  アンプを内蔵しているチューンナップウーファーは、一般的にバッテリーから直接電源を取る「バッ直」が推奨されていますよね。

•

  つまりサブウーファーを付けるためには、エンジンルームから車内へ電源線を通さなければならない。

•

  今回の新型サブウーファー「TOON Solid Box」では、その点でも過去の常識を崩したかったのです。

•

  つまり、バッ直でなくてもサブウーファー取り付けができる……と？

•

  そうなんです。全車種で…とはいきませんが、最近はオプションカプラーからそこそこ容量の大きい電源を取れる車種も増えています。

•

  ほおぉ…。オプションカプラーを狙ったのか。

•

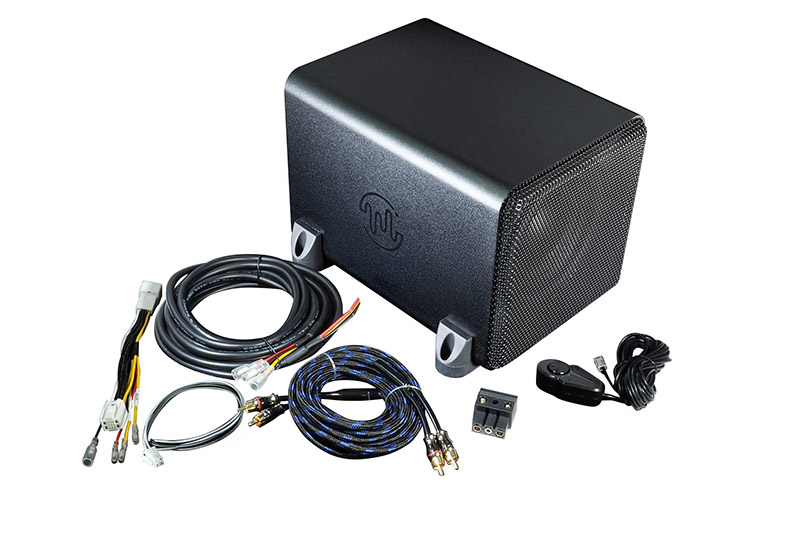

  そこで前回紹介した「汎用モデル」とは別に、「トヨタ車専用モデル」を用意しました。



実売価格等はAmazonの低歪性アクティブサブウーファー TOON Solid Box トヨタ車専用モデル参照。なお車種を選ばず使える汎用モデルもある。

---

•

  車種専用サブウーファー？

•

  といってもサブウーファー本体は汎用品と同じです。取付キットの「TAZ-C03」を同梱しているのが、汎用品との違い。

「TAZ-C03」は単品でも買える。つまりビートソニック以外のチューンナップウーファーでも同様の取り付けは可能になるが、電源容量が足りるかどうかの判断は必要になる。

•

  TAZ-C03には、何が入っているんですか？

•

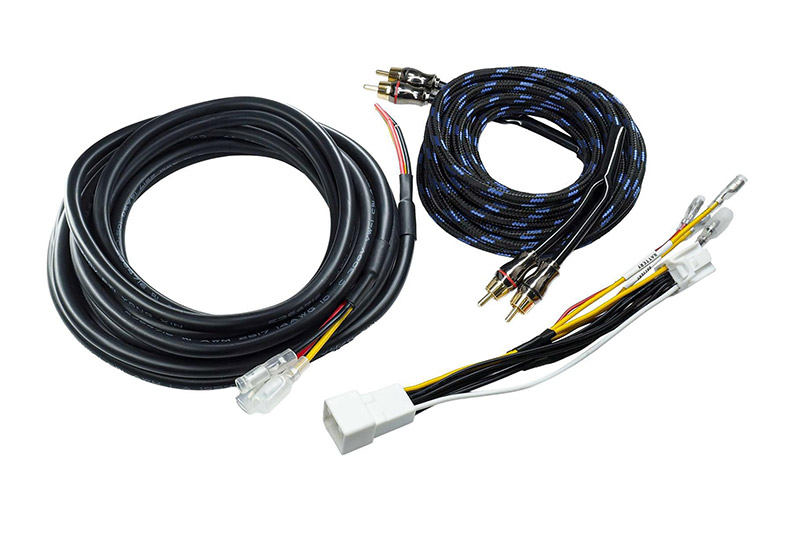

  対象車の純正オプションコネクターから電源を取り出すケーブルとRCAケーブル、それから電源延長ケーブルです。


•

  取り付けに必要なケーブル類のセット品なのか。

•

  この電源取り出しケーブルを使えば、常時電源・ACC電源・アースを、まとめて車内の純正コネクター側から取り出せます。

•

  それって何アンペアくらい取れているのでしょう？ そこが気になる。

•

  メインの電源用としては15アンペアです。逆に言うと、専用モデルの適合車種は、必要な「15アンペアが取れる」ことを確認した車種です。

•

  でも、アンプを内蔵してるサブウーファーに15アンペアで足りますかね？ ガンガン鳴らすかも知れませんよ？

•

  はい。足りるように設計しました。定格出力は125Wで、実消費電流は11アンペア前後です。

•

  ホー。マージンも考えて、うまいこと収まっている。

•

  これは偶然ではありませんよ。

•

  ああ、そういうことか。最初からこれも狙って、このサイズ設計なのか！

•

  そういうことです。前回説明したSolid Boxの設計は、音質と電源の折り合いでもあるのです。

•

  「そこそこの出力で、しっかり低域まで鳴らせるように作った意味」がよく分かりました。

•

  なお、トヨタのディスプレイオーディオを最大音量にして、Solid Boxのゲインも最大まで上げ、実際の電流を測って11アンペア前後という結果を得ています。

•

  だから15アンペアを取れる車両側回路で成立する……と判断した。

•

  はい。本体側にも15アンペアのヒューズを入れ、電源延長ケーブルも必要な太さを確保しています。

•

  バッ直不要のサブウーファー！

•

  ただし現行世代のトヨタ車であっても、オプションカプラーが付いていない車種もあります。だから適合確認は必要です。

•

  ちなみにトヨタ車以外は無理なのでしょうか？

•

  技術的には、そんなことはありません。ただトヨタ車以外のオプションカプラー事情は、車種ごとに統一されていなかったりするので、ややこしいのです。

•

  それでひとまず、トヨタの適合車種だけ専用品を作ったってことか。

•

  はい。なので順次適合を確認して、車種専用モデルを追加していく予定です。

•

  今回の方式だと、エンジンルームからバッ直線を引かなくていいだけでなく、ACC電源やアースまで全部カプラーオンで取れてしまう点もいいですねぇ。

•

  そうなんですよ。DIYで取り付ける人にとってはかなりいい話だと思います。

•

  バッ直どころかカプラーオンだもんなぁ。ただし電源周りだけだけど。

•

  ちなみに別製品を組み合わせて、このままスピーカー信号取り出しまでカプラーオンでやってしまう手もありますよ。

•

  そういえば……チューンナップウーファー用のスピーカー信号取り出しアイテムって、前にもやりましたね。



✔「ディスプレイオーディオに配線無加工でサブウーファーやツイーターを追加できる」参照。

>>>リンク先で詳しく読む。

•

  しかもスピーカー信号取り出しなら、その後、トヨタ車以外にも拡大している。

•

  そうなんですよ。サブウーファー側の車種別キットは現状ではトヨタ車のみですけどね。

•

  今後も車種別モデルの適合が増えていけば、多くの車種で完全カプラーオン取り付けが可能になっていくという……夢のある話ですね。
