LEDの粒々がまったく見えない車のスピーカーイルミネーションを作るには…

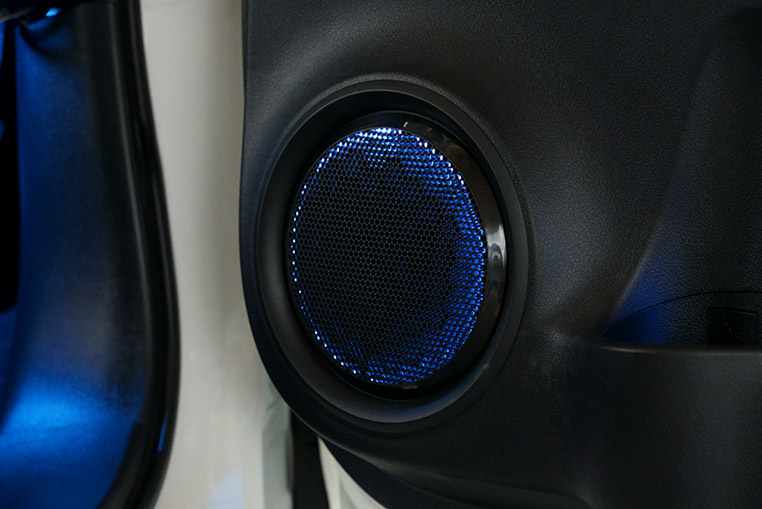

このスピーカーイルミネーションは技あり。どの角度からもLEDの粒が見えないのだ。これはLED加工のプロが手掛けたものだが、DIYユーザーにとっても参考になる情報。

車のスピーカーイルミネーションは定番技のひとつだが……

今日の話題は車のスピーカーグリルを光らせる、スピーカーイルミネーションです。

●DIYラボ：イルミちゃん
球屋でもハイラックスではやってみました。

●アドバイザー：球屋森田研究員
球屋がこういう派手めのカスタムをするのって、珍しい気がしますね？
そうなんですよ。
なんでハイラックスではやったんですか？
車のキャラ的にアリかなと思ったのと、思い描いた通りの光らせ方にできそうだな、という構造だったので。
フムフム。
光源は上側に3チップLEDが2個あるだけです。
え？テープLEDをグルッと一周貼ったんじゃ、ないんですか？
違います。テープLEDを貼ってしまうと、どうしてもLEDの粒々感が見えてしまうんですよ。
ホー。
スピーカーイルミネーションだと、上からも横からも見ることになるし。
ナナメ上から見たら粒々が見えそうですね。
そうなんですよ。でもナナメ上からの視点でも目に入る場所でしょう。
確かにそうだ。そういう視点で見ると、球屋のスピーカーイルミネーションは……粒々が見えない！

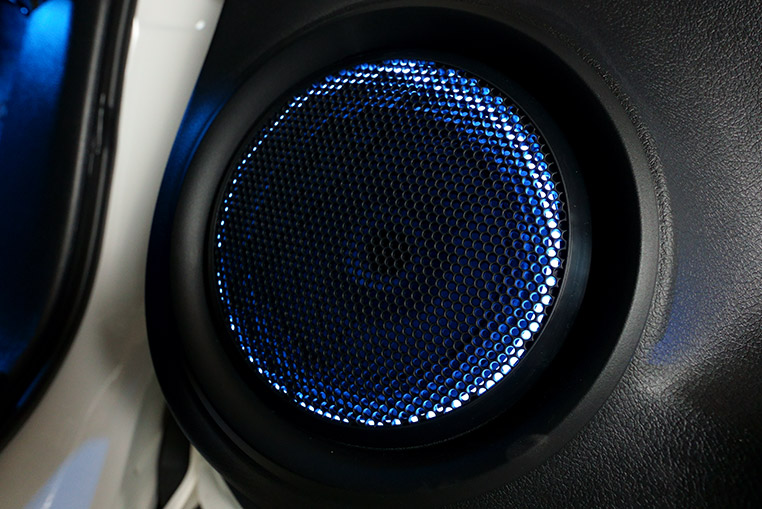

上から見ても…

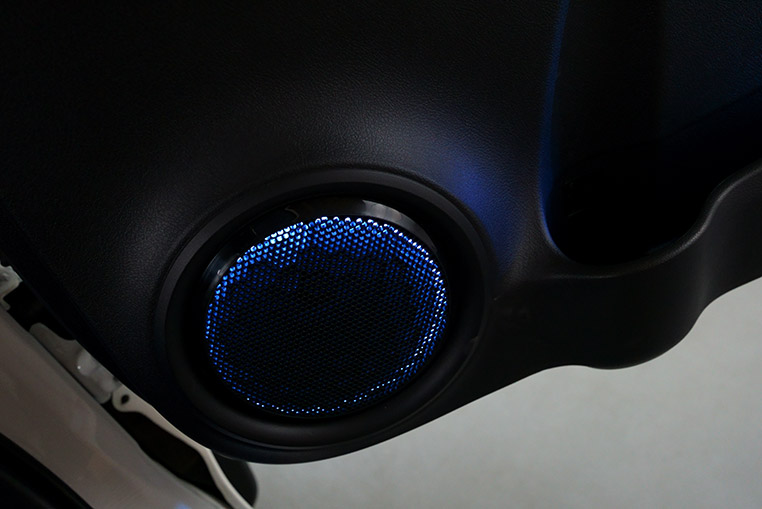

下から覗き込んでも…

なんとか粒々を見ようとナナメ方向から見ても……安定のキレイさ。

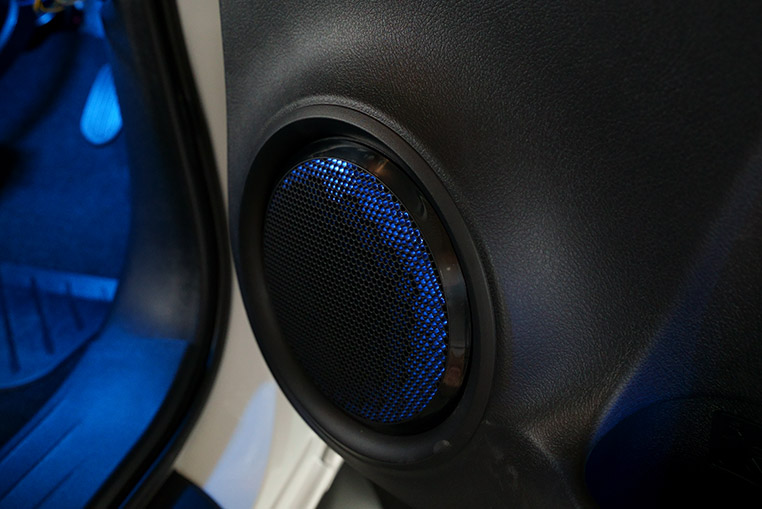

ナナメ方向から見ても…

スピーカーグリルの全周が光っているのに、どの角度から見てもLEDの粒々が見えません。

ファイバーを使ったスピーカーイルミネーション

球屋としては、あの粒々感を出したくなくて。テープLEDを使わないスピーカーイルミネーションを作りたかったのです。
球屋っぽくないLEDカスタムだと思いきや……さてはこれもアクリルですね？
アクリルではなく、ファイバーを使っているんですよ。
ホホウ。ファイバーも導光素材として用いられますね。

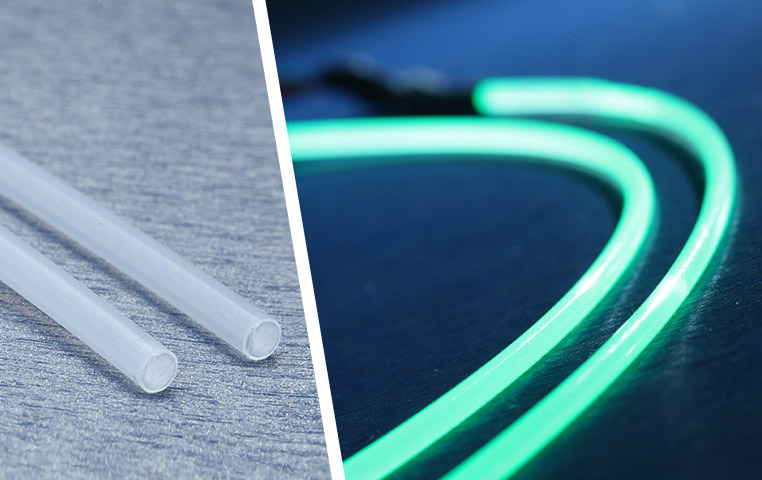

イルミファイバーと呼ばれる素材。3M製などが有名だが、市場にはいろいろな種類のファイバーが出回っている。

アクリルだと、それなりに厚みを持たせる必要があるし、ファイバーほどの高い導光率はありません。
ふむ。
そこへいくとファイバーは均一に光らせてくれます。なにより省スペースなのがいい。
でもそう言うわりに、普段の内装LEDカスタムではあまり使っていませんよね？球屋でファイバーって聞いたのは初めてのような…
ファイバーは接着ができません。その点では使いにくい。
あー。
そういうことか。
例えばドアポケット照明やアンビエントライトの作り込みには、固定ができず外れてしまうので使えないのです。
アクリルとの大きな違いですね。
ファイバーをセットするためのガイドを作って、そこにハメ込むような構造の社外パーツはけっこうありますが、僕らの場合は純正パーツに対してLEDを後付けするので、それとは事情が違います。
では、今回のスピーカーイルミネーションはどうやって固定しているのでしょう？
スピーカーグリルの裏ですから、表からは見えない場所でしばって固定したりもできます。ようは、イカリングを細いワイヤーでくくりつけるのと同じような固定方法ですね。
固定が隠せる場所だからファイバーを使ったってことか。
ハイ。ファイバーが使えるのは固定が見えない箇所に限られので、外側ではなかなか使う機会がありませんでした。
それで、今まではあまりファイバーは使ってこなかったんですねー。
スピーカーイルミネーションをやるのには都合のいい導光素材だと思います。
アクリルに比べるとDIYでも扱いやすいしなー。
ただし、ファイバーもモノによって導光のキレイさ（発光率）はかなり差があります。そのあたりは注意して選びましょう。

スピーカーイルミネーションの詳細は、球屋公式サイトの「ハイラックスドア間接照明」参照。

DIY Laboアドバイザー：森田広樹
LED加工専門店・球屋代表。最先端かつデザイン性の高いライト加工技の探求者にして、アクリルづかいの若き老練者。純正風で分かりにくいまでにさり気ない、内装LEDイルミも精力的に提案。派手さより「完成度と質感」を重視する。
