ハンダ不要でLEDテープを複数列光らせる方法

LEDテープを複数、ハンダなしで光らせる方法。ここでは、3本に切り分けて複数列にしたLEDテープを光らせる配線図で解説。進化した便利なコネクター類を組み合わせて使えばできる。

•

  「配線をワンタッチで接続できるカチマルコネクターがかなり便利…！」の続きです。

  ●レポーター：イルミちゃん

•

  前回紹介したカチマルコネクターは、LEDテープをカットしたときの再利用などにも便利なので、今日はその方法を解説したいと思います。

  ●アドバイザー：エルパラ 平川研究員



AWG22（0.3スケア）～AWG18（0.75スケア）の配線に適合する、カチマルコネクター

•

  LEDテープはハサミで切って使えるけど、チョキンとカットした残りの分には配線（電源）がなくなってしまう……という問題がありましたね。

•

  この問題は、購入したLEDテープを何本かに切り分けて、複数列で点灯させたい場合も同じです。

•

  う〜む。配線が付いているのは1本目のLEDテープだけ、という状況になってしまう。

•

  ハンダが扱える人なら、配線をハンダ付けすればいいのですが……。



✔ やり方は「カットしたLEDテープライトを再利用する方法（配線付け直し加工）」参照。

•

  しかし、「ハンダは苦手」という人が世の中にはたくさんいらっしゃいます。

•

  わかる。
  むしろハンダを使えないほうが多数派ですよね。

•

  そういう人にもオススメなのが、新登場したカチマルコネクターなのです。

•

  ほう。
  ラクになるんですね。

•

  ポイントは、カチマルコネクターだけではなく、従来からあるコネクターも組み合わせること。

•

  従来からあるコネクターって？

•

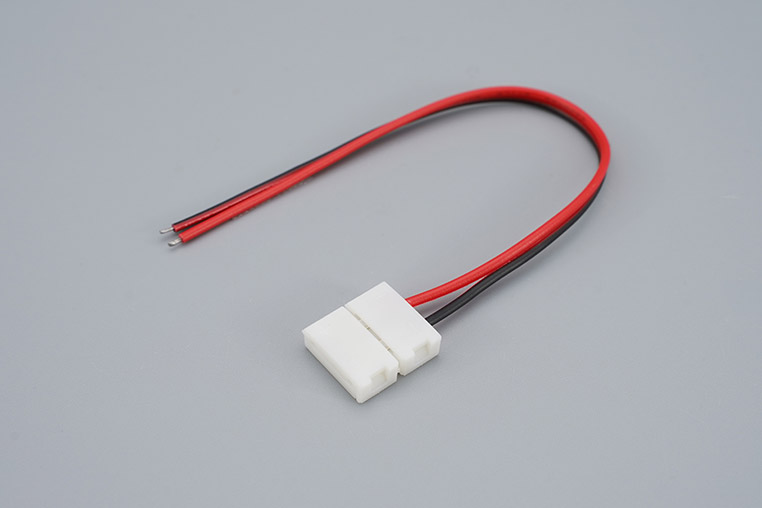

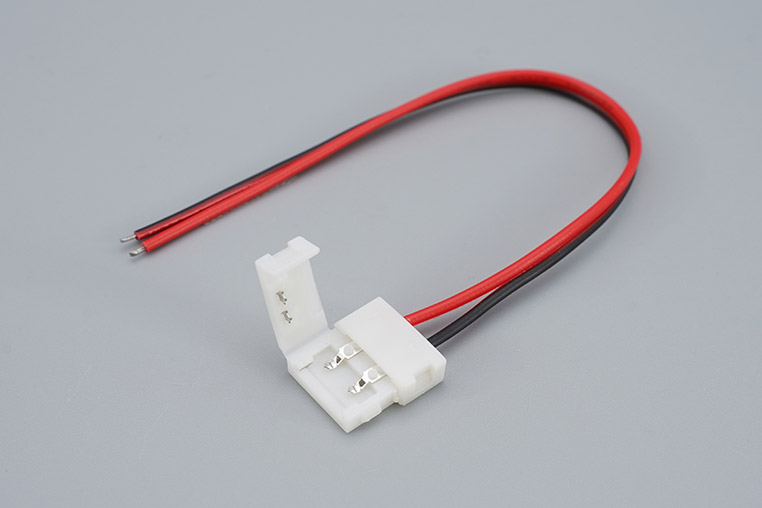

  普通の10ミリ幅のLEDテープを使っているなら、この「10mm2芯電源コネクター」を用意します。



10ミリ幅のLEDテープに使える10mm2芯電源コネクター

•

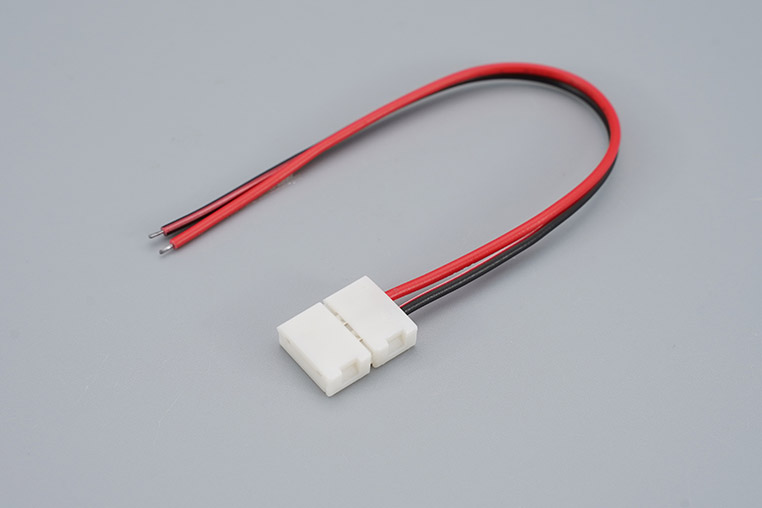

  あるいは、細い8ミリ幅のLEDテープを使っている場合は、「8mm2芯電源コネクター」を使いましょう。



8ミリ幅のLEDテープに使える8mm2芯電源コネクター

•

  あー、これはLEDテープをカットした端の部分にパチンと付けられるやつだ。

•

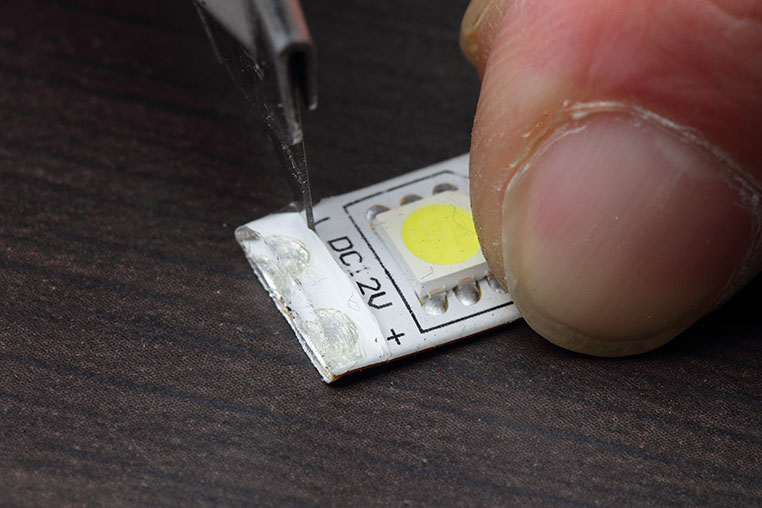

  もしもシリコン樹脂で覆われているタイプのLEDテープだとしたら、先に端の部分にカッターなどで切れ込みを入れましょう。


•

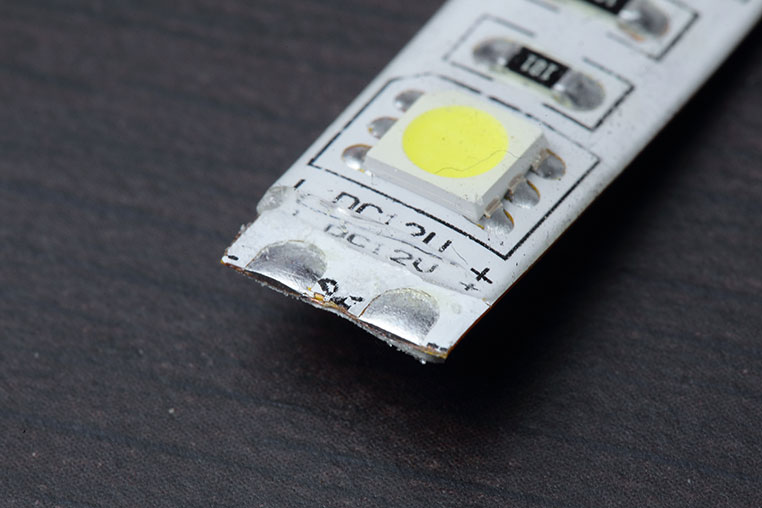

  そして、LEDテープ端の電極を露出させた状態にします。


•

  この状態にしたら、10mm2芯電源コネクターのフタを開けて差し込み、フタを閉じるだけで配線付きの状態になります。



コネクター内の電極部分に、LEDテープの電極が接触するように挟んで、フタを閉じる。

•

  配線の反対側は切りっぱなしの状態だけど、こっち側はどうするの？

•

  そこに、例のカチマルコネクターを付けるのです。



✔ 付け方は前回の「配線をワンタッチで接続できるカチマルコネクターがかなり便利…！」参照。

•

  おお、なるほど。
  ハンダ不要で、配線コードが復活した！

•

  LEDテープの電源を、ACアダプターを使ってコンセントなどから取るとすれば、こんなアイテムもあります。

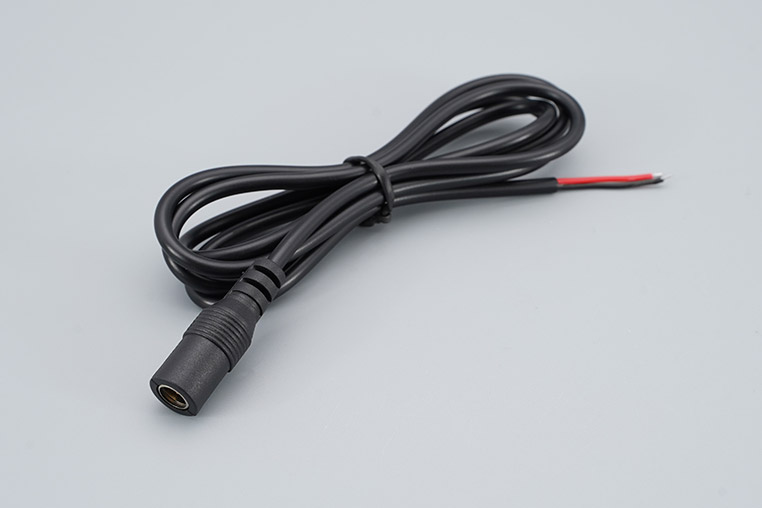

DCジャック付きケーブル

•

  DCジャックの反対側が、切りっぱなしの配線になっていますね。

•

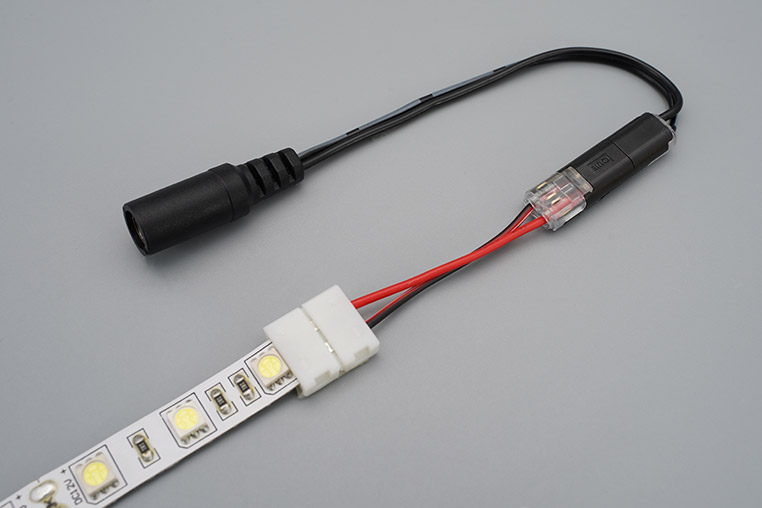

  この配線の先にカチマルコネクターを付けると、さきほどの10mm2芯電源コネクターとこのようにつながります。


•

  あ～、これで、LEDテープを買ったときの状態に戻ったようなもの（※）

※ エルパラで販売しているLEDテープは、そのほとんどがDCジャック付きになっている。

•

  仮に1本で光らせるなら、このままACアダプターとつなぐだけです。

•

  なるほどぉ。

•

  ただし、単に1本で光らせるなら、最初からDCジャック付きのコネクターを付ければ、これだけでも話は済みます。



10mm2芯DCジャック付きコネクター

•

  これならカチマルコネクターもいらないのか。

•

  そうですね。今回、カチマルコネクターを使う方法を提案しているのは、複数本のLEDテープを光らせたいときに便利だからです。

•

  フムフム。

•

  前回紹介したように、カチマルコネクターには専用の分岐ターミナルもありますので。



カチマル分岐ターミナル

•

  そうか！ 今日登場してきたコネクター類を組み合わせれば……

•

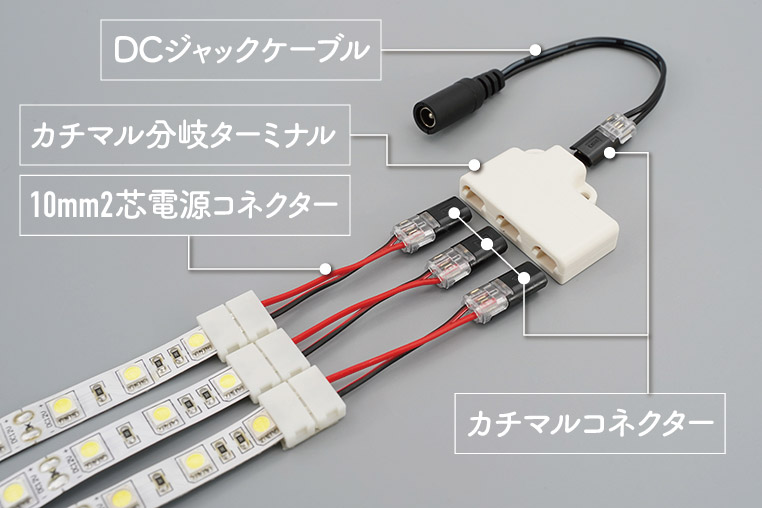

  10mm2芯電源コネクター・DCジャック付きケーブル・カチマルコネクター・カチマル分岐ターミナルを組み合わせれば、このようにつなげられます。


•

  あとはLEDテープ用のスイッチングACアダプターを用意すれば……

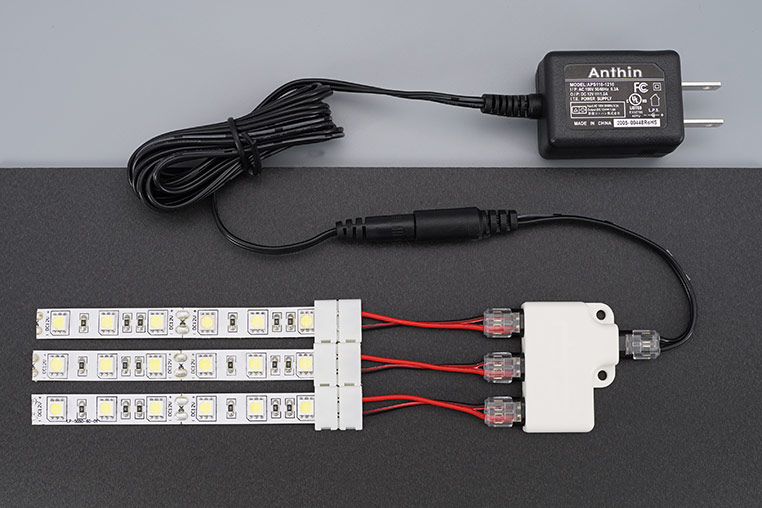

LEDテープを複数列光らせる配線図　ハンダ不要バージョン



✔ スイッチングACアダプターの選び方は、「家のコンセントからテープLEDの電源を取る」参照。

•

  ハンダ不要で、切り分けた3本のLEDテープを光らせることができました～！
