24VのLEDテープはトラック用……という誤解!?

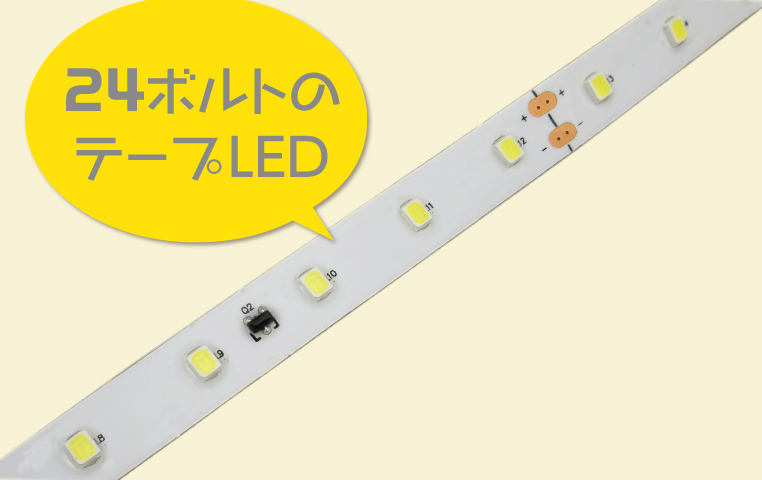

24V仕様のLEDテープ

24VのLEDテープの長尺（10ｍ・20ｍ）が、エルパラから新登場。トラックを光らせるのにピッタリ……と思いきや、「24VのLEDテープがトラック用というのは誤解」であるらしい！それは一体どういうことなのか？

24V仕様だからトラック用、と考えるのは早計

一般的なLEDテープライトは、12V仕様のものが多いですが……
●レポーター：イルミちゃん

12V仕様のLEDテープ

最近は24VのLEDテープも、けっこう出てきているんですよ。ご存じでしたか？
そうですね。エルパラの最新モデルでは、「24V SSG 2835テープLED」（↓）を出しました。
●アドバイザー：エルパラ平川研究員

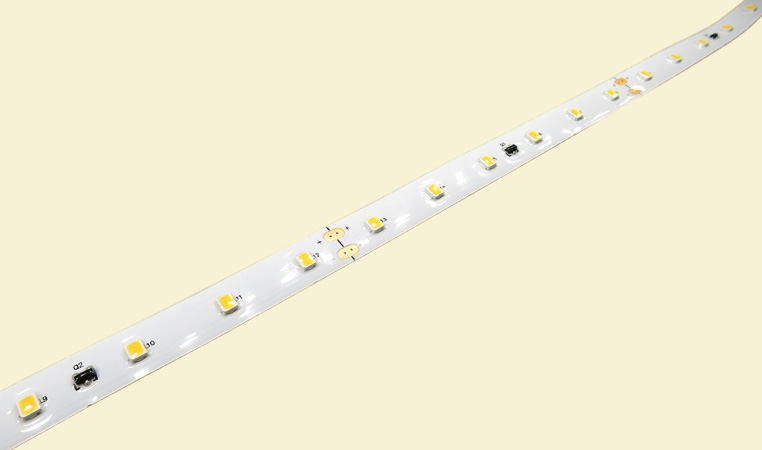

24V　2835テープLED

エルパラの24V SSG 2835テープLED

特長は、長尺の10メーター・20メーターが選べることですね。普通のLEDテープは5メーターまでなので。
なるほど。
トラックの荷台は長いですからね～。
え？荷台？
なにか誤解してませんか？
24VのLEDテープってことはつまり、トラック用でしょ！
それ、実は誤解なんです。
む？
誤解ってなにが？
24Vだからトラック用ということではないんですよ。
……ど、どういうことですか？

厳密に言うと、24V仕様のLEDではすぐ切れる可能性が高い!?

24V仕様で設計したのは、長尺のLEDテープライトに需要があるからです。最大で10メーターや20メーターの。
24Vって、長くできるんですね。
ハイ。例えば12Vだとすると、5アンペア流れるLEDテープがあったとしますよね。
ふむふむ。
24Vなら、2.5アンペアで済みます。その分、長いLEDテープが開発できるんです。
ほほう。
つまり「電流値を抑えるために、電圧を上げている」というのが24V仕様のLEDテープの意味で、その目的は長尺を作ることです。

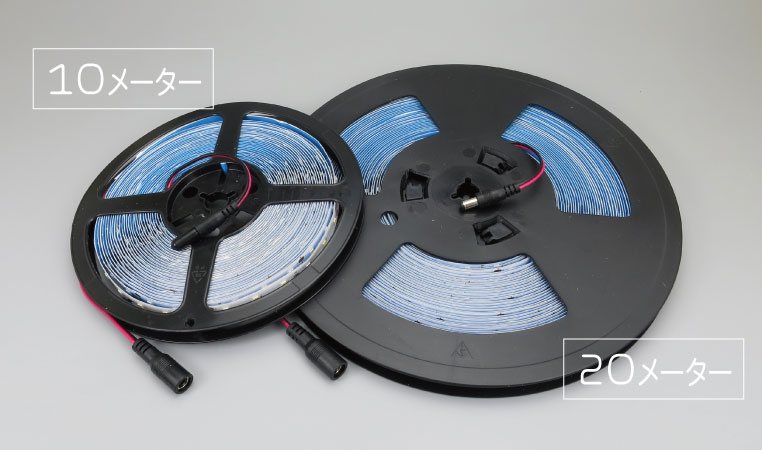

10メーターと20メーターの長尺LEDテープ

でも、理由はなんであれ24Vなんだから、トラックに使えますよね？
それはよく聞かれる質問でして、実際のところ使っている人も多いんですが……
ふむ。
厳密なことを言うと、やめておいたほうがいいです。
なんでぇ？？？
もし本当の意味でトラック用のLEDテープを作るとしたら、厳密に言えば29Vとか30V仕様で作らないといけませんので。
それ、どこから出てきた数値ですか？トラックは24Vでしょ？
バッテリー電圧が24Vですよね。
……はあ。
オルタネーターの充電電圧は、バッテリー電圧より高いため、最大電圧はその2割増しの28.8V……つまり29V程度で見ておく必要があります。

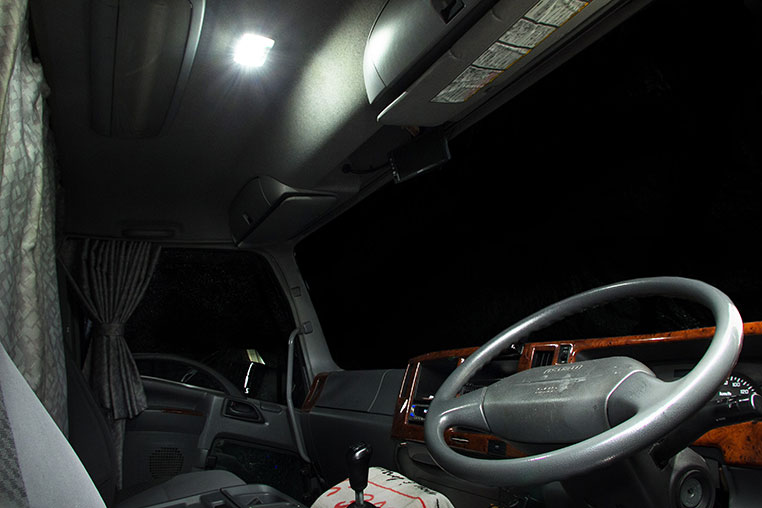

トラックのLEDルームランプ

✔ 例えばトラック用にLEDルームランプを自作するときも、28.8Vを元に抵抗計算したほうがよい。普通車の自作で14.4Vを基準にするのと同じだ。

そっか。
24VのLEDテープだと、過電流にさらされる。
すぐ切れるかもしれず、長く使うことはできない、と思ったほうがいいですね。
そうだったのか！
ただ、長さのあるLEDテープを使っていると、そのぶん電圧が降下する面もあるので、なんとかまあ使えてしまっているケースは多いと思います。
……なるほど。
とはいえ一晩中、ず～っと点灯させるような使い方だとすると、かなり厳しいと思います。
厳密に言うと、24VのLEDテープをトラックに使うと、切れる可能性が高いようです。

今ある24VのLEDテープは建築現場用だが、近い将来トラック・船舶用も登場か……？

しかし……だとするとトラックに使えない24VのLEDテープなんて、なぜ開発したんですか？いらなくない？
今回のは建築現場用なんですよ。
け、建築現場？？？
DIYじゃなくて完全業務用。
建築現場では、5メーターのLEDテープでは短いらしく、何本も使う必要があって、配線の引き回しの効率が悪いんです。
フムフム。
そういう現場の電気工事士さんからすると逆に、「24Vの長尺LEDテープはないのか？」っていう話になる。
それで開発したんですね。
30メーターはさすがに無理でしたが、20メーターまでは実現しました。

点灯には24V電源を用意して使う

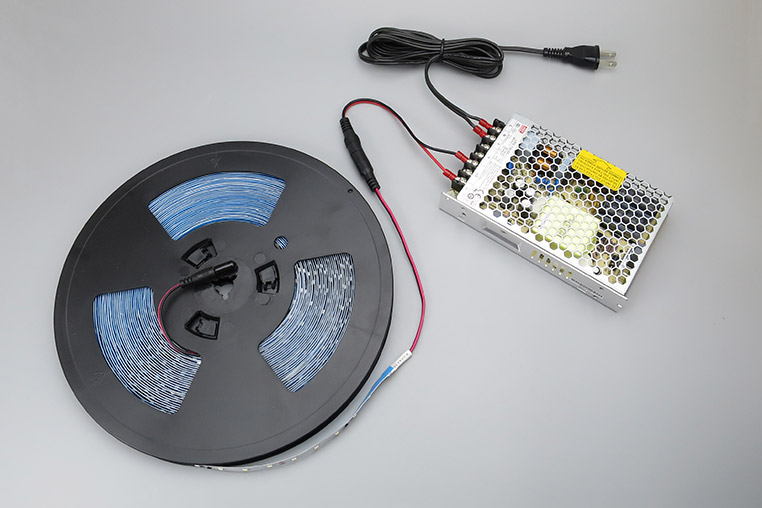

24VのLEDテープの光らせ方（配線図）

✔ エルパラでも販売しているMEANWELLの24Vスイッチング電源を使って光らせる配線例。電源はAC100Vから取るパターン。

そういうことだったのね～。
建築現場用では、電極をムキ出しにはできないので、最新のSSG（シリコングルースプレー）加工も施しました。
それは何？
ようするにLEDテープの表面にシリコンスプレーを吹き付けて、表面を絶縁すると同時に、防滴仕様にしています。
防滴で24V……。
トラック用としか思えないけど違う。
……ええっと、ただせっかくこの話題になったのでフォローすると、実は「トラック・船舶用のLEDテープを作ろう」という話もあります。
……え？
それならそれでスクープだ。
近い将来、そういった専用品も登場すると思いますよ。
トラック乗りの人達は、正式にトラック用が出るよ〜という、続報をお楽しみに。
