ディープサイクルバッテリーからAC100V、DC12V、DC5Vをまとめて電源取り出し

ディープサイクルバッテリーからの電源取り出し方法。家電コンセントが挿せるAC100V・車のシガーソケット形状のDC12V、そしてスマホ充電に使えるUSB電源も同時使用できる、OGCコントロールボックスをつなぐやり方だ。アウトドアの他、停電時の備えに有効。

OGCコントロールボックスをディープサイクルバッテリーにつなぐ

「ディープサイクルバッテリーをキャンプで活用するメリットとデメリット」の続きです。

●レポーター：イルミちゃん
ここからはOGCコントロールボックスを使って、ディープサイクルバッテリーから電源取り出しする方法を解説していきます。

●アドバイザー：エーモン中塚研究員

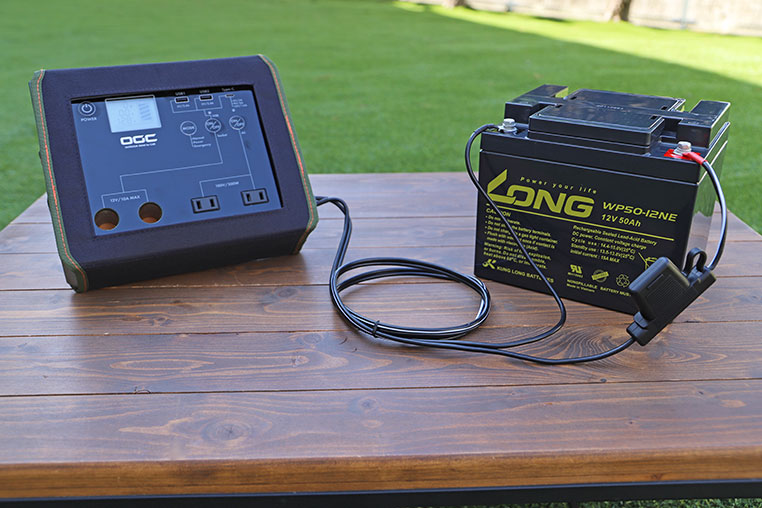

バッテリーに、OGCのコントロールボックスをつなぐんですよね。

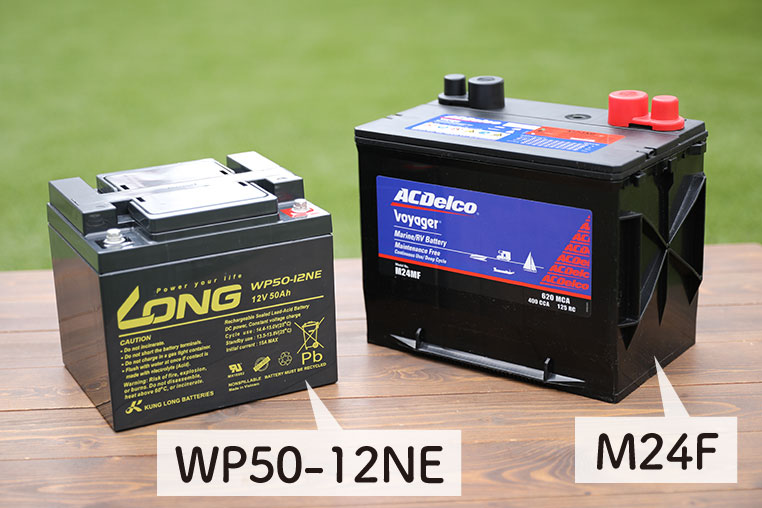

その前に、OGCコントロールボックスが対応するディープサイクルバッテリー規格について。現状では「WP50-12NE」「WP50-12」「M24MF」の3種類です。

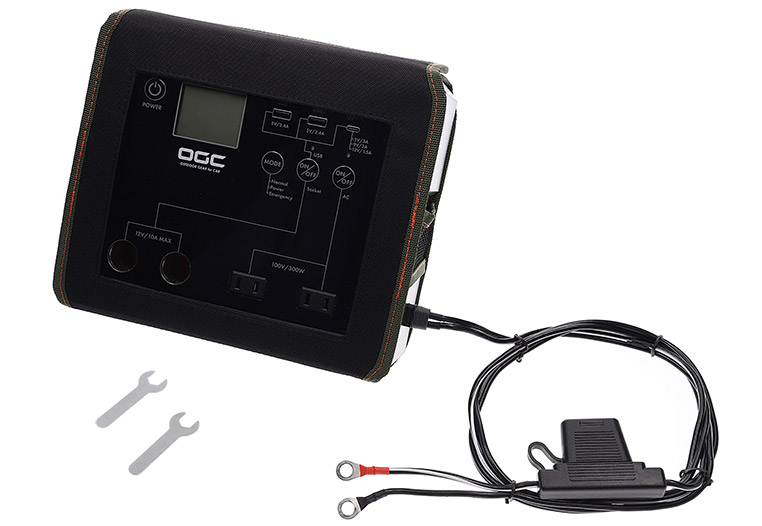

付属コードの先には丸型端子が付いているので、付属の簡易スパナを使って、プラス端子とマイナス端子にそれぞれつなぎます。
バッテリーとつなぐのはカンタンですね。
あとはコントロールボックスの電源ボタンを長押しすると、電源が入ります。
これで、コンセントとかが使えるようになるんだ。

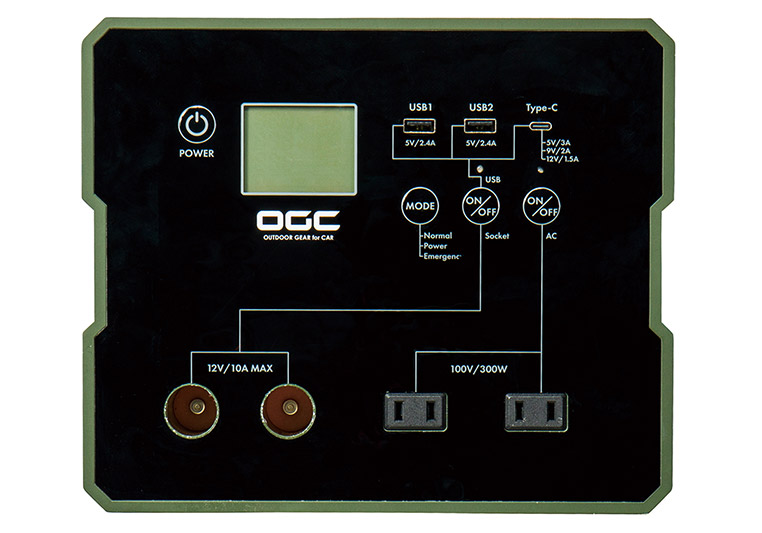

電源の種類は、シガーソケットのDC12V電源が2つ・家庭用のAC100Vのコンセントが2つ、それからUSB Type-Cがひとつ・USB Type-A（2.4アンペアの急速充電可）が2つ使えるようになります。

✔「正弦波インバーターとは？普通のインバーターとどう違う？」参照。

>>>リンク先で詳しく読む。

そうですね。容量的に足りていれば、どんな家電でも使えます。ドライヤーなどはさすがに無理ですが……。
容量は、どのくらい？
AC100Vは定格300Wまで使用可能（瞬間的な負荷には、マックス600Wまで対応）でして、DC12Vは120W（10アンペア）まで。USBも含めた総合計は、462Wとなります。

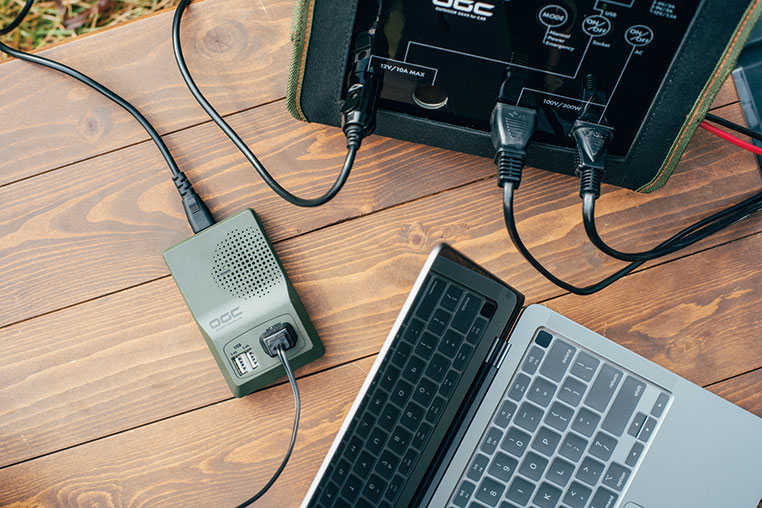

別売りのOGCコンパクトインバーター（8626）なども組み合わせれば、シガーソケット電源からAC100VやUSB電源に変換もできるので、さらに自由度が増していく。

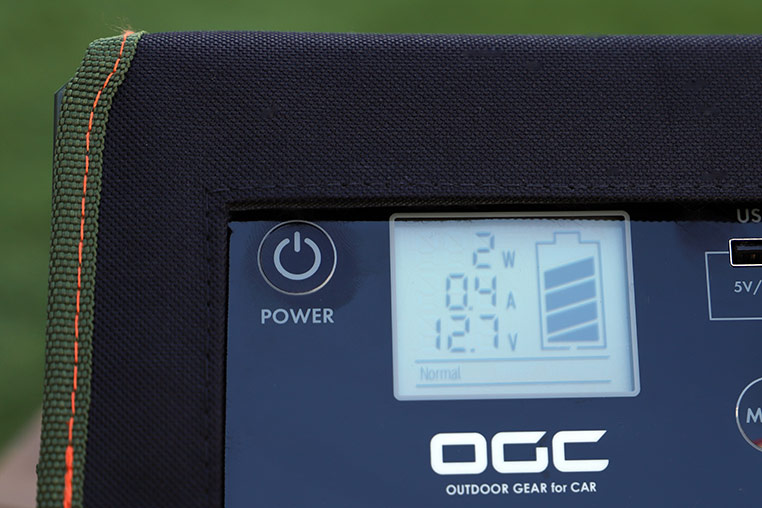

合計でどのくらいの電気を使っているのか分かるんだ。
これを目安にモードを変更したり、ちょっと電力消費を抑えるために部分的に電源を遮断したりして使います。
部分的に電源を遮断できるの？
AC100Vのコンセントと、シガーソケット＋USB電源に分けて、独立したオンオフスイッチを設けてありますので、いちいち抜かなくてもボタンひとつでまとめて電源を切れますよ。
なるほどー。
これがあれば上手に電気を使えそう。
単にディープサイクルバッテリーから電源を取り出すだけでなく、上手にコントロールできる仕組みをいろいろ用意してあります。
だからコントロールボックスなのね。納得。
