バッテリーの付け方と、配線のつなぎ方(プラスが先の理由)

初心者でもできる、バッテリーの付け方・配線のつなぎ方。バッテリー配線はプラス側を先につなぐが、なぜ「プラスが先」なのかもここで解説。理由がわかれば、もう「どっちが先だっけ?」と迷わない。
バッテリーの取り付け(固定)方法をおさらい
-
「バッテリーターミナルの交換方法」の続き。今日はバッテリー交換の最終工程です。
●レポーター:イルミちゃん
-
ターミナルまで付け替えた状態の、新品バッテリーを車に付けます。
●アドバイザー:エーモン 中塚研究員
-
まず、エンジンルームのバッテリースペースに戻します。
-
なお、今回はメモリーバックアップを使っているので、抜いてある純正配線にも電気を通電させている状態です。
-
フムフム。
-
だからプラス線とマイナス線で接触してショートしないよう、純正配線とつながっている端子部分(ターミナルブロック)は絶縁しておきましょう。
-
ここでは軍手をかぶせて簡易的に処理してありますね。
-

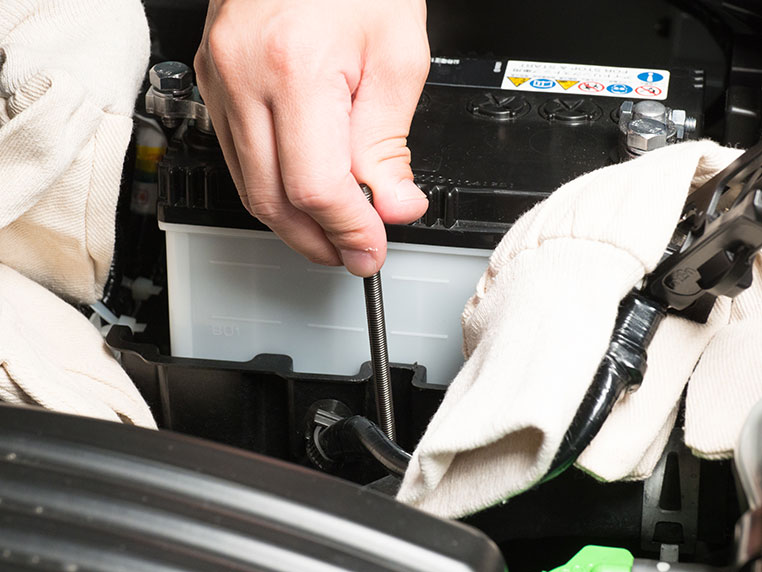

そして、バッテリーの付け方(固定方法)ですが、まずはバッテリーフレームのロッド(棒)を付けます。
-
このロッドは穴に引っ掛けることが多いですが、(穴がなければ)バッテリー置き場の底のカドに引っ掛ける場合もあります。
-
外す前に、純正の付き方を見ておくと迷いませんね〜。
-
もう1本、反対側にもロッドを付けたら、バッテリーフレームをかぶせて、両端の穴にロッドを通します。
-
なお、ここではエーモン新作のバッテリーフレームに交換しています。シルバー塗装が、ワンポイントにもなります。
-

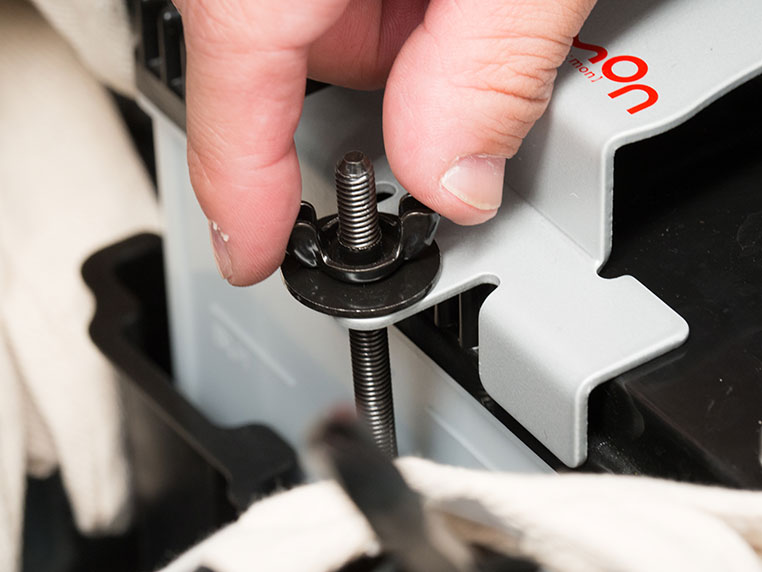

フレームとロッドは、蝶ねじで締め付けて固定します。
-

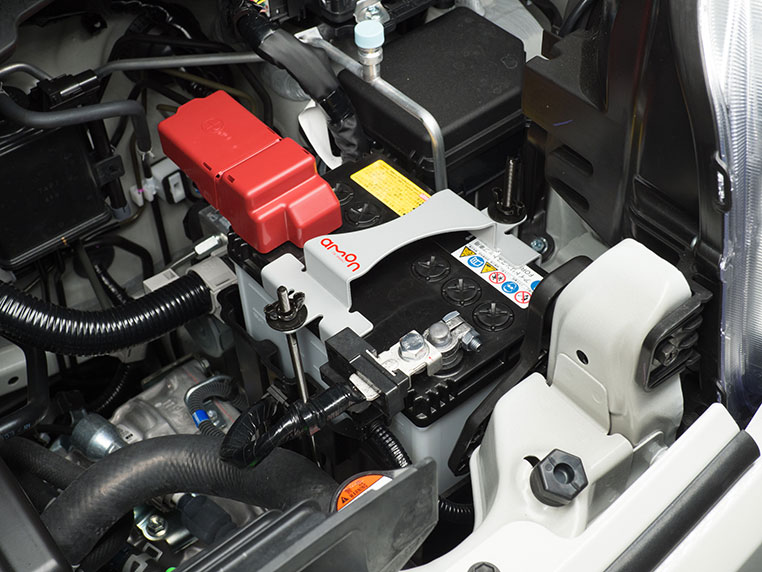

バッテリーの取り付けが終わりました。ここまでは、普通の作業ですね。





バッテリーへの配線のつなぎ方。付ける順番はプラスが先
-
ここから配線をつなぎ直すわけですが、バッテリーを付けるときはプラスが先です。
-
今回はバッテリーターミナルまで交換していますので、純正配線側に残したターミナルブロック(端子台のようなもの)と、バッテリーターミナルを合体させます。
-

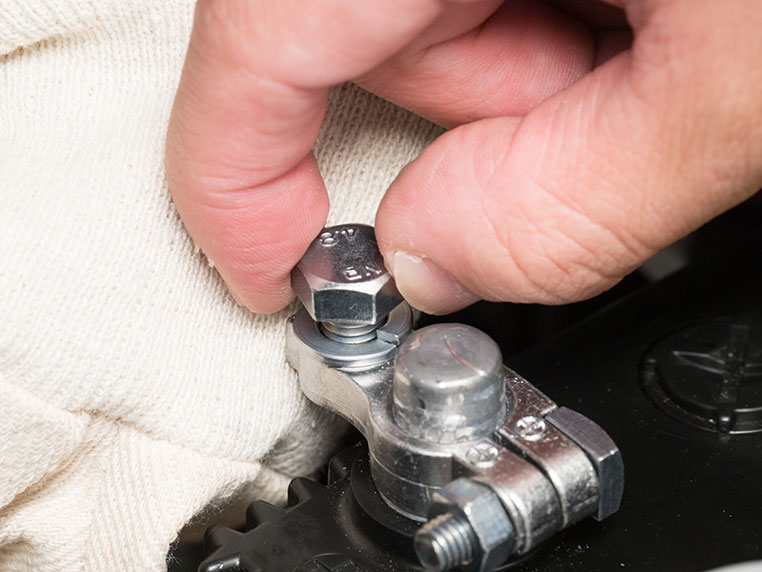

ターミナルのボルトをゆるめて取り外し……
-
純正配線側のターミナルブロックを重ねて、外した六角ボルトで上から共締めします。
-
なるほど。こうやって新品ターミナルに純正配線をつなぐのか〜。
-
最近の車に多いパターンですね。
-

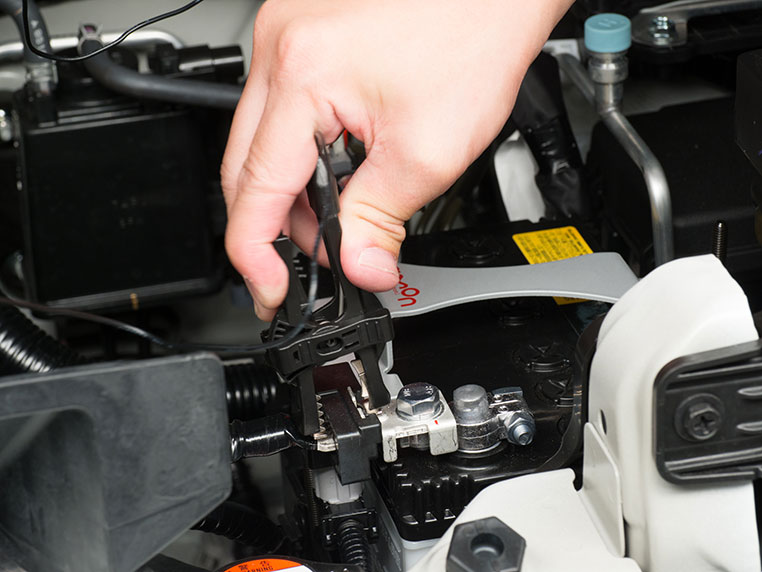

プラスターミナルの接続が終わったから、メモリーバックアップのクリップは外しても……
-
ダメです!! それは、プラスもマイナスもつなぎ終わってからです。プラス側だけでは、バッテリーが付いていないのと同じですよ。
-
そっか〜。
そうでしたね……。

予備解説
✔ マイナスを先につなぐと、プラスターミナルを固定しようとする場面で、通電している状態になってしまう。
✔ 車は、車体金属をマイナス線代わりに使っているため、車体金属=マイナス。そのため、プラスターミナルのねじを回している工具が車体金属に触れるとショートする。
✔「先にプラスを付ける」という順番なら、まだマイナスをつなげていないので電気は流れず、ショートの不安はない。

ここで使っているのは、Amazonでも販売されているエーモン バッテリーターミナル(8855)

工具でしっかり締めて完了

バッテリーにマイナス線をつなぎ、メモリーバックアップを外す
-
次はマイナス側のターミナルに、純正配線をつなぎます。
-
マイナスも手順は同じ。バッテリーターミナルの六角ボルトを外して、純正配線の端子をかぶせて、上から六角ボルトで共締めします。
-
ここまでやって、バッテリーの取り付けができて、電気が流れる状態になりました。
-
と、言うことは……
-
もうメモリーバックアップは、外してもOKです。
-
作業完了。車両やナビのメモリー(設定情報)を飛ばすことなく、バッテリーやターミナルの交換ができました!
-
……さっきみたいに途中でクリップを外したら、アウトですからね?
-
……最後まで油断しないように注意しましょう。
