基礎知識まとめ

電源取り出し方法

常時電源をヒューズから取り出す方法

イルミ

純正ヒューズのタイプを確認してからヒューズ電源を買う、という手順が正解です

同形状・同アンペアのヒューズ電源を用意

ジュニアエーモンのヒューズ電源は「形状別」と「アンペア別」になっていて十数種類あります。どれを選ぶのかは、抜いた純正ヒューズを見て決めます。

エーモンのヒューズ電源

ジュニアヒューズ形状には「低背(ていはい)」「平型」「ミニ平型」などがあります。抜いた純正ヒューズと同じ形状・同じアンペア数のヒューズ電源を用意します。

抜いた純正ヒューズと、同形状のヒューズ電源の比較

電源元がどちら側か調べる

ジュニア純正ヒューズを抜いた場所をよく見ると、2つの電極があります。このうちどちら側に電気が来ているかを検電テスターをあてて調べます。常時電源なのでエンジンオフのままでOK。

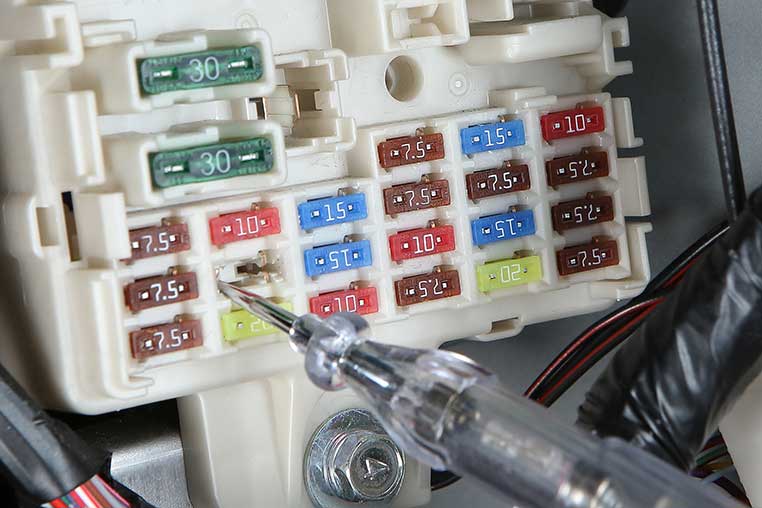

抜いたヒューズの電極に、検電テスターを当てる

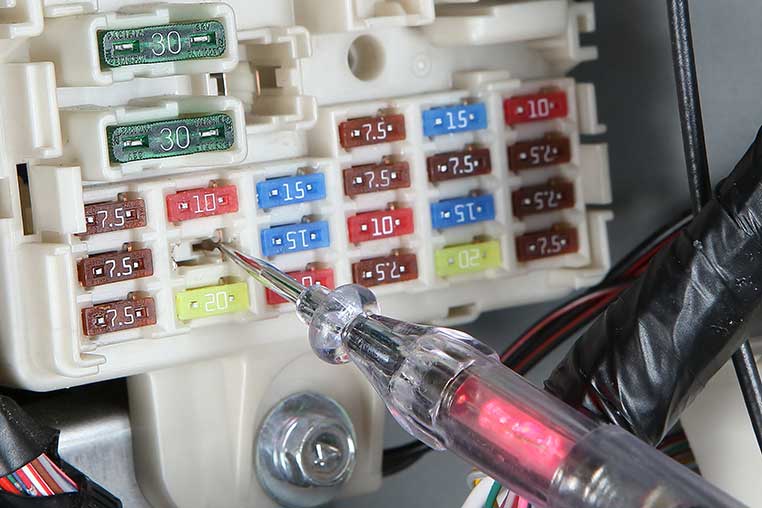

ジュニア写真の例でいうと左側は反応がなく、右側の端子はテスターが反応しました。つまり電源側(バッテリーとつながっている側)は右側、ということです。

検電テスターが反応する電極が、電源側だと判別できたシーン

ヒューズ電源をさしこむ

ジュニアヒューズ電源を差し込むのですが、このとき「コードが付いている側」が、前工程で調べた「電源側」になる向きでセットします。

ヒューズ電源を取り付けるときの向き
イルミ

このようにヒューズ電源には「向き」があるので注意しましょう

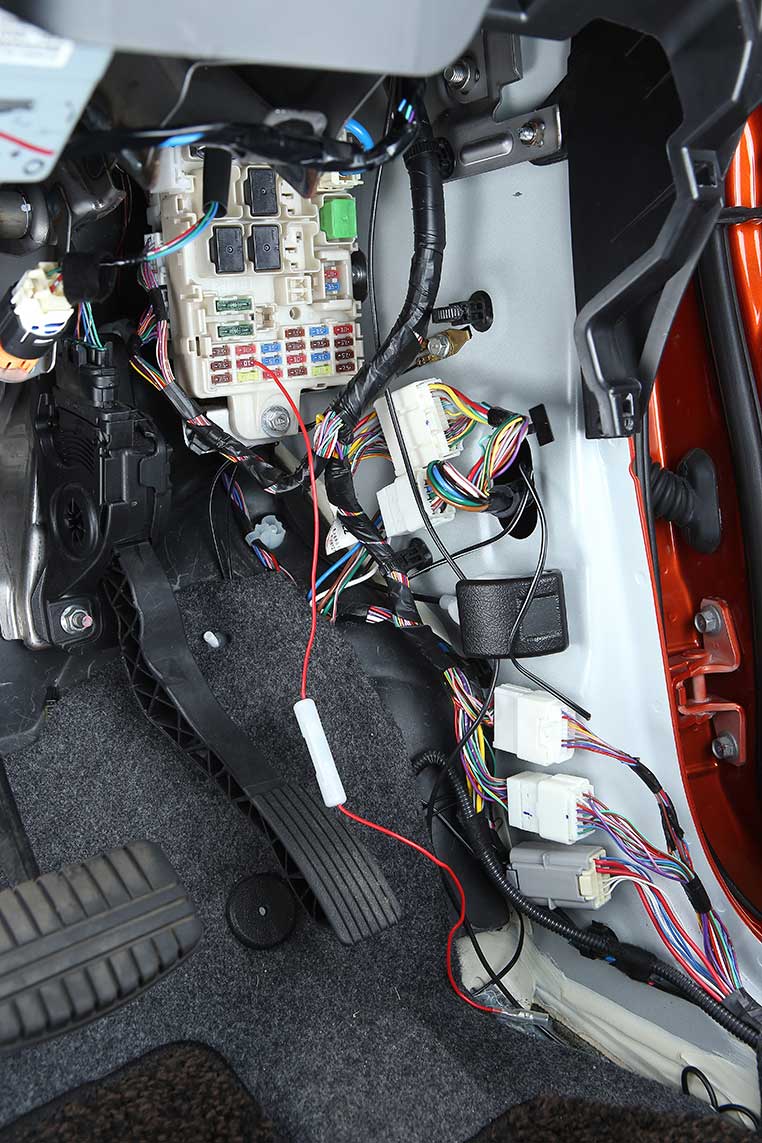

ジュニアこれで常時電源が取り出せました。ヒューズ電源の先はギボシ端子メスなのでスリーブで覆われており、この状態で万が一にも金属に接触したとしてもショートしないようになっています。

ヒューズ電源が取り付けできたところ
