DC5Vモバイルバッテリーで
12VのLEDテープライトを
光らせるには？

5Vを
12Vに

変換できる
便利なケーブルが
使える！

1
2

「LEDテープライトをモバイルバッテリーで光らせるには？」の続き！

ユキマ

DC5V電源のモバイルバッテリーで12VのLEDテープライトを光らせている

電源はDC5V電源のモバイルバッテリー。それでDC12VのLEDテープライトを光らせる方法。なおもっと手軽に、乾電池でもDC12Vを作り出せるので、そのやり方も解説する。

DC5V電源のモバイルバッテリーで、DC12VのLEDテープライトを光らせる

DC5Vのモバイルバッテリーで、どうやってDC12VのLEDテープライトを光らせるのかね？

DIYラボ別館：所長

ようするにモバイルバッテリーの電源電圧であるDC5Vを、DC12Vに昇圧すればできますよ。
●アドバイザー：エルパラ平川研究員
フムフム。
●DIYラボ別館：ユキマちゃん
ちなみにDC（直流）からDCに、電圧だけ変換するキカイがDC/DCコンバーター。一般的に「デコデコ」と呼ばれていたりしますが……

✔ AC（交流）→DC（直流）に変換する機器はAC/DCコンバーター

✔ 今回使うのはDC（直流）→DC（直流）だからDC/DCコンバーター

そのデコデコが、間に入ればいいのね。
それと今回はモバイルバッテリー側はUSBで、LEDテープライト側がDCジャック。だから、それの変換も必要で……
ということは、前回使ったUSB/DC変換ケーブルと、デコデコを両方組み合わせるのかな。
そんなことは、しなくてもいいんですよ。コレがあれば（↓）

DC5VからDC12Vに変換（昇圧）するUSB/DC昇圧変換コード

エルパラで販売しているUSB/DC昇圧変換コード 5V2Ato12V8W

これもUSBからDCプラグに変換するコードですが、間に昇圧回路が入っていて、DC5VをDC12Vに変換してくれます。

USB/DC昇圧変換コードの接続図

USB/DC昇圧変換コードの接続図

デコデコ一体形の、USB/DC変換ケーブルなんだ。
そんな便利なモノもあるのか〜。
てことは、これ1本あれば……

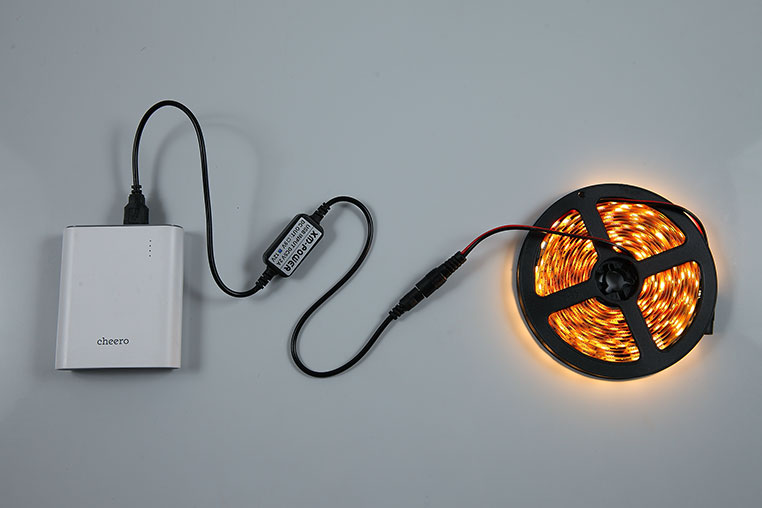

モバイルバッテリーで12VのLEDテープライトが光った

DC5Vのモバイルバッテリーで、DC12VのLEDテープライトが点灯できた

素晴らしい！
ようするにLEDテープライトが5Vでも12Vでも、モバイルバッテリーで対応できるってことだね。
LEDテープライトは、基本的に12V仕様のものがほとんどです。そのため、こっちのパターンのほうが、選択肢が増えますね。
なるほど、なるほど。
これなら、車のLED技で余ったLEDテープライトが、家で使える☆
ちなみにLEDテープライトに合わせて、DC12V電源を用意する方法なら他にもあります。

モバイルバッテリーではなく、乾電池からでもDC12Vは作り出せる

ここまでは、モバイルバッテリーの電源を昇圧させるやり方でしたが、昇圧させるなら乾電池でも、LEDテープライトを光らせることはできます。
乾電池って、何ボルトだっけ？
アルカリ乾電池の場合、1.5Vですね。
1.5Vを12Vに昇圧するの？
いや。1.5Vの乾電池を3本使って、4.5Vにした上で、そこから12Vに昇圧する。そのための昇圧電池ボックスが、コレ（↓）

DC12V　昇圧電池ボックス

エルパラで販売している DC12V 昇圧電源ボックス

昇圧電池ボックスは最初からDCプラグになっているので、そのままLEDテープライトと直結できる。

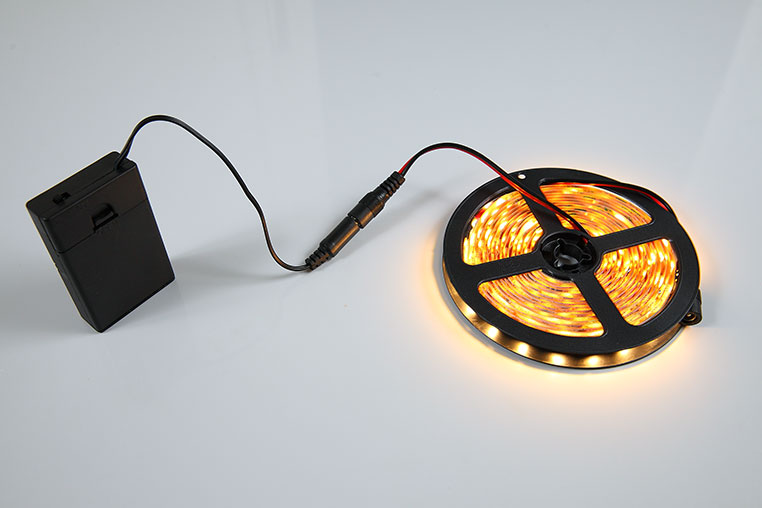

昇圧電池ボックスで12VのLEDテープライトを光らせている

これなら、変換は何もいらないのか〜。
12VのLEDを光らせる方法としては、もっとも手軽で人気があります。
この手もアリね。
ただし……乾電池でLEDテープライトを光らせておくと、わりとすぐ電池がなくなってしまう。
そりゃそうだろうね。
だから、常時点灯させる用途には向きませんね。開けた時だけ光る、みたいな照明ならいいかも知れませんが。
……ナルホド。
ず〜っと点灯させたいなら、スイッチングACアダプターを使って、家庭用コンセント（AC100V）をDC12Vに変換するほうが現実的。

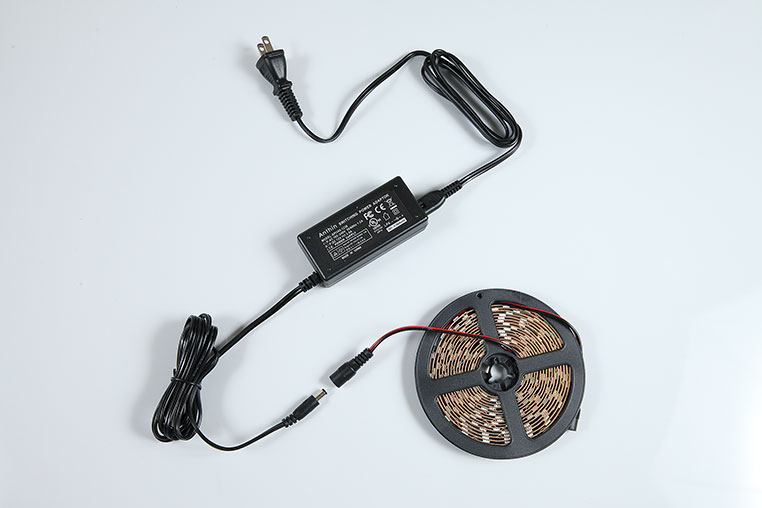

家庭用のコンセントで、LEDテープライトを光らせる接続図

スイッチングACアダプターを使って、家庭用コンセントでLEDテープライトを光らせるときの接続図

✔ この方法については、「余った12VのテープLEDを家で活用する方法」参照。

そういえば！
そんな方法も、前にやったわね。
ただしこの方法は、コンセントがいる。ようするにまあ、それぞれの方法に一長一短あるけれど。
今回の用途だと、やっぱりモバイルバッテリーからの昇圧がいいかなぁ。
そもそもLEDテープライトを光らせて、どうする気なんだね？
なんか「生活を豊かにする」とかナントカ、たいそうなこと言ってなかったか？
え〜と、だから。例えば、コレを、ご家庭の明かりの足りない場所に設置して……
廊下とか、ベッドライト（足元照明）とかで使うイメージか。
そうそう。
そんな感じ。
でもそういうのは、家庭用のセンサーライトがいっぱい売ってるよ？
なに言ってるのよ。そんな既製品じゃ面白くないから、LEDテープライトで物置の棚とか、ベットの長さピッタリの足元照明を作ったりするわけよ、つまり。
なるほど。
確かにDIYの良さが出せそうな気はするが……
オンオフはどうするの？暗い場所でいちいち手動でオンオフするのは面倒すぎる気がするけど。
そうなのよね。
ねぇ、ヒラエモン。なんかいい方法ない？
となると、既製品のセンサーライトに対抗する意味でも、やっぱりセンサーがいるかな。
LEDテープライトで使える、センサーがあるのっ？

>>> 「LEDテープライトをセンサーで光らせる」に続く（近日公開）
