ウェルカムランプ後付け講習⑦

---

ウェルカムランプのDIY取り付け方法（後編）

• 1
• 2
• 3

ウェルカムランプ・DIY取り付け方法の最終工程。前回はLED配線を車外に仕込んだが、その配線をウェルカムランプキットとつなぐ。各種電源の取り方などは、DIYラボの過去記事に詳しい解説があるので、リンク先も参照すると、初心者でも取り付けできるはず。

•

  「ウェルカムランプ用のLEDをサイド（腹下）に仕込む方法」の続き。

  ●レポーター：イルミちゃん

•

  サイド下（腹下）にテープLEDなどを仕込んで、その配線を室内に引き込んだら、あとは全て室内側での配線作業となります。

  ●アドバイザー：CEP 服部研究員

•

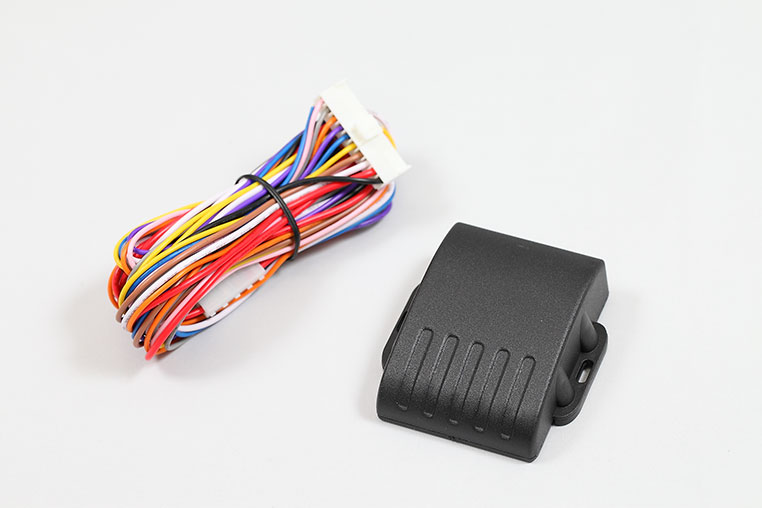

  今回は、ウェルカムランプキット・ルミナスを使っているので、引き込んだLEDの配線は、ルミナス本体ユニットにつなげばいいわけですね。

•

  そうですね。
  LEDとつなぐルミナス側の配線は、白と茶色です。



✔ ウェルカムランプを左右対称に付ける場合は、右側のLEDを〈白〉・左側のLEDを〈茶色〉の配線につなぐ。

•

  なお、つなぐのはLED側のプラス線だけで、LEDのマイナス線は、室内のどこかでボディアースしましょう。

•

  車体の右側（運転席側）にだけ、ウェルカムランプ用のLEDを付けたときは？

•

  ルミナス側の白にだけ、LEDのプラス線をつなぎます。

•

  その場合、茶色は未使用なので、絶縁しておきましょう。

•

  配線をつなぐのは、ギボシ端子でもいいですし、よりカンタンなほうが良ければ接続コネクターがいいと思います。



✔「接続コネクターの正しい使い方と、付け方」参照。

>>>リンク先で詳しく読む。

•

  これで2本は片づきましたが、ルミナスの配線は、まだ6本残ります。

•

  電源系の配線は、赤に常時電源・黒がボディアース・オレンジにACC電源を取る必要があります。

•

  電源は、どこから取ってもいいのでしょうか？

•

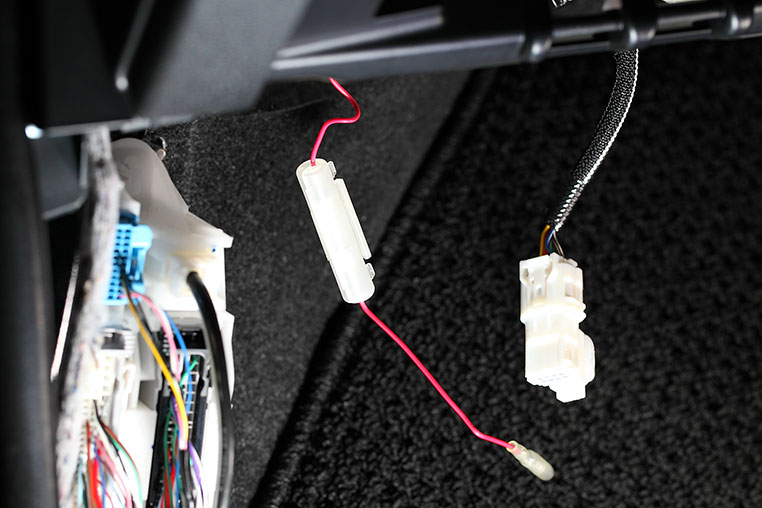

  そうですね。常時電源やACC電源なら、定番はヒューズから取る人が多いと思いますが、それでOKです。

ヒューズから常時電源とACC電源を取る



✔「常時電源をヒューズから取り出す方法」参照。

✔「ACC電源をヒューズから取り出す方法」参照。

•

  あるいは、配線情報などが分かっている場合には、助手席グローブボックス裏のBCM（コンピューター）付近の配線から取る手もありますね。

•

  フムフム。

•

  ただ、黒のアース線は、純正配線に合流させるより、クワ型端子でボディアースするのが確実です。

•

  純正のアース線は、意外と見極めが難しいから、ですね？

•

  そうです。「車のアース線（マイナス線）探しは意外と難易度が高い」で説明した通りですね。ボディアースのほうが、カンタン確実です。

•

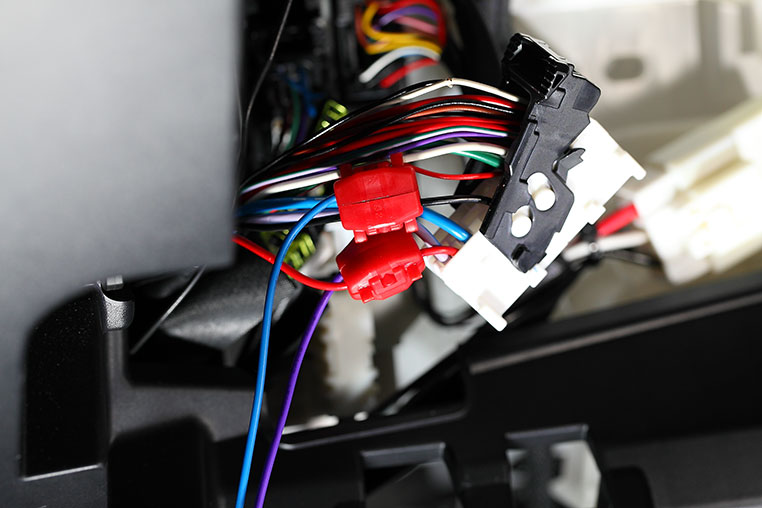

  次は、ルミナスの青をロック線・紫をアンロック線につなぎます。

•

  ロック線とアンロック線は、どこから取りますか？

•

  一般的には、キックパネル内を通っていることが多い線ですね。

•

  えーっと、運転席側のキックパネル裏？

•

  運転席側にも助手席側にもドアロックモーターはあるので、どちら側でも取れることが多いです。



✔ 見つけ方は「ドアロックモーター配線（ドアロック線＆アンロック線）の探し方」参照。

•

  ただし、これも配線情報などが分かっていれば、グローブボックス裏のBCM付近で取れる場合もあります。



✔ コムエンタープライズが公開している車種別配線情報から、車種別・製品別に配線情報を調べることができる。

•

  自分の車種の配線情報があるかどうかを、一度チェックしてみるのも手です。

•

  ただし、ルミナスに関しては、車種ごとの配線情報がなくても、一般的な電源や信号の探し方で、取り付けは可能ですよ。

•

  それほど特殊な線が出てくるわけではありませんからね。

•

  そうなんです。

•

  ……さて、ここまでの配線ができた時点で、ルミナス側に残っているのはグレーの1本。

•

  これは以前に説明した通り、必要ならばルームランプ連動線につなぐ線ですが、つながなくても問題はありません。

  ※「ウェルカムランプのDIY取り付け方法」参照。

•

  取るのであれば、以前にやった「ルームランプ連動線は、どこから取るのが正解か？」が参考になりますよ。
