ウェルカムランプ後付け講習⑥
ウェルカムランプ用のLEDをサイド(腹下)に仕込む方法

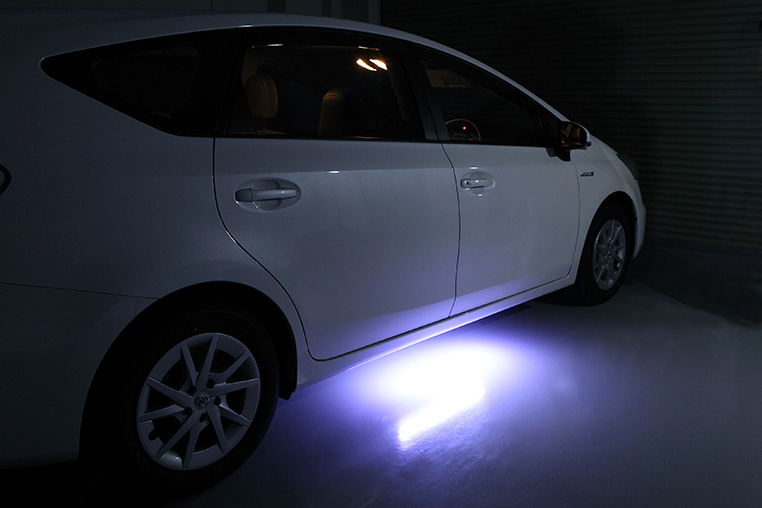

![後付けウェルカムランプ点灯](../images/recipe-84-06.jpg)
ウェルカムランプ用LEDの取り付け方法。ここではサイドステップ下に、テープLEDを仕込むやり方。長いテープLEDがウェルカムランプ点灯すると、足元が明るくて乗り込みやすく、まさしくウェルカム感上々だ。
車のサイド下(腹下)に仕込んだLEDの配線を、どうやって室内に引き込むの?
-
●レポーター:イルミちゃん
-
前回はウェルカムランプキット・ルミナスに必要な配線の種類を説明しましたが、今日は実際にLEDを取り付けてみましょう。
●アドバイザー:CEP 服部研究員
-
ルミナスを使う場合は、片側あたり50W(約4.1アンペア)ぶんのLEDを付けてもいいっていう話でしたよね~。
-
ええ。ですので、LEDなら、容量不足になることはまずないと思いますが……
-
ウェルカムランプとして光ったときに足元がバーっと明るくなるよう、サイドステップ下に長~いテープLEDを仕込んでもいい、ということですね。
-
そのくらいは、全然問題ありませんよ。
-
よーし!
-
腹下ウェルカムランプをやるときは、腹下から配線を車内に引き込む経路だけは、事前に確認しておきましょう。
-
そういえば、先にLEDだけ付けても、配線が引き込めなかったら困るな。
-
そうなんですよ。多くの車には、車内と車外をつなぐ穴が鉄板に開いていて、ゴムキャップで塞がれていたりするんですが……
-
ただし、中にはアンダーカバーが付いていて、それを外さないと穴にアクセスできない車種もありますので。
-
アンダーカバーを外すとなったら、かなり大ごとになりそうだ。やっぱり他の場所にしようかな……。
-
中にはそんなケースもあるので、事前に腹下を覗いてチェックしておきましょう。
-
でも、腹下側からはゴムキャップが確認できても、室内側には見えませんね? 普通にフロアだし。
-
室内側は、当然ながらフロアカーペットをめくらないと見えませんよ。
-
そりゃそうか。
-
フロアにはいろいろな部品が噛んでいるので、多少それらの部品を外さないと、フロアをめくれなかったりします。
-
フロアにかぶさっているパネル類が取れれば、フロアカーペットがめくれます。
-
室内側からも、隠し穴を発見できました!
-
ここから、配線を引き込めます。
-
では、腹下にテープLEDを貼り付けましょう。
![車内と車外をつなぐ穴とゴムキャップ](../images/column-933-10.jpg)

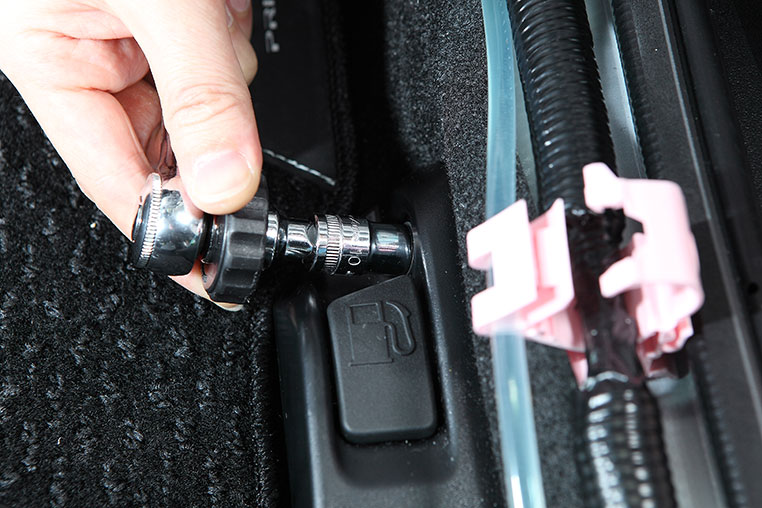

![プリウスαのフロアに噛んだ部品](../images/recipe-84-07.jpg)
✔ プリウスαの例。給油口レバーが付いている樹脂パネルを、いったん外している。

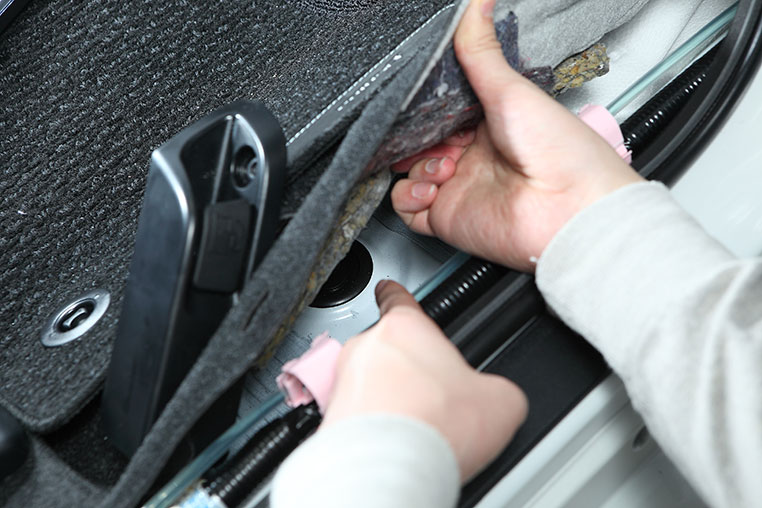

![フロアカーペット下に室内側から車外につながる穴を発見](../images/recipe-84-08.jpg)
ウェルカムランプ用のテープLEDを腹下に取り付ける
-
ここは防水のテープLEDを使いましょう。
-
腹下は汚れているので、パーツクリーナーでしっかり汚れと油分を取ります。
-
そしてテープLEDを貼り付ける。
-
テープLEDは、車内に引き込む穴のほうに配線が来るように貼るといいですね。
-
逆向きに貼ると、無駄に延長コードが必要になります。
-
そして、鉄板の穴から外したゴムキャップに、配線通し用の穴を開けます。
-
LEDの配線が通ればいいので、細い穴でOKです。
-
無駄に大きな穴を開けると、水が入りますので。
-
そして、腹下に貼ったテープLEDの配線を通しつつ、ゴムキャップを付け直します。
-
できた~。
室内に配線が入りました! -
まだ腹下の作業が残ってます。配線がたわんでいたりすると、すぐに切れてしまいますよ。
-
……そりゃそうね。
-
配線留め金具のようなものを使って、配線が遊ばないように固定します。
-
腹下に配線を貼り付けるイメージで、しっかりと処理しておきましょう。

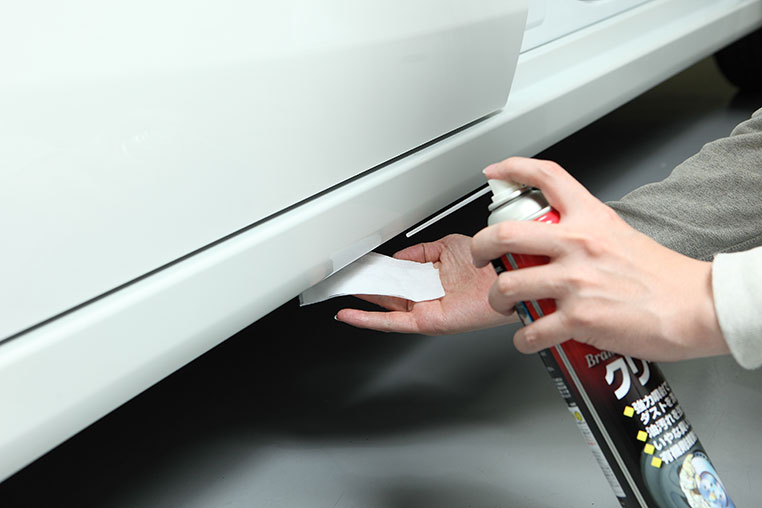

![テープLEDを貼る部分の汚れと油を取る](../images/recipe-84-09.jpg)
![サイドステップ下にテープLEDを貼る](../images/column-933-09.jpg)
ペタリ

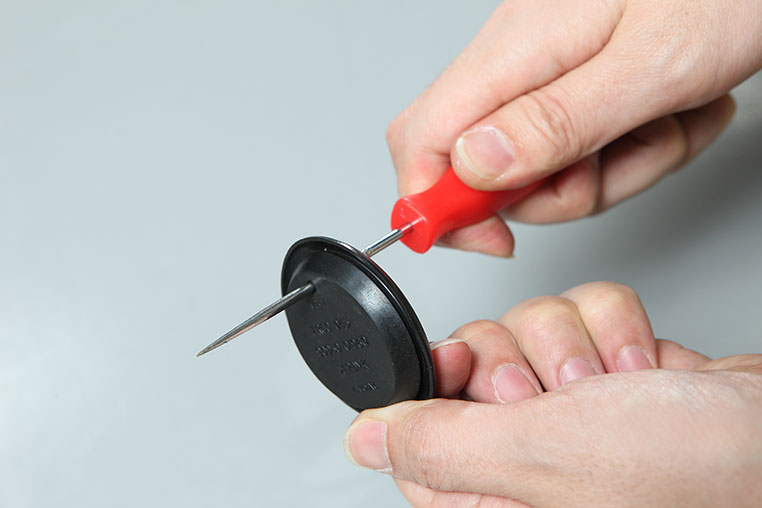

![鉄板の穴から外したゴムキャップに、キリなどで配線通し用の穴を開ける](../images/recipe-84-10.jpg)
キリなどの工具で穴を開ける。

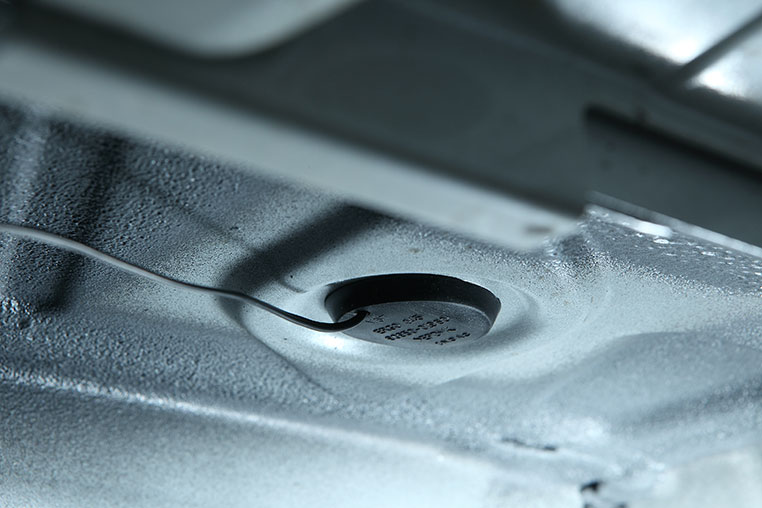

![腹下のテープLED配線を通して、ゴムキャップを付け直す](../images/recipe-84-11.jpg)

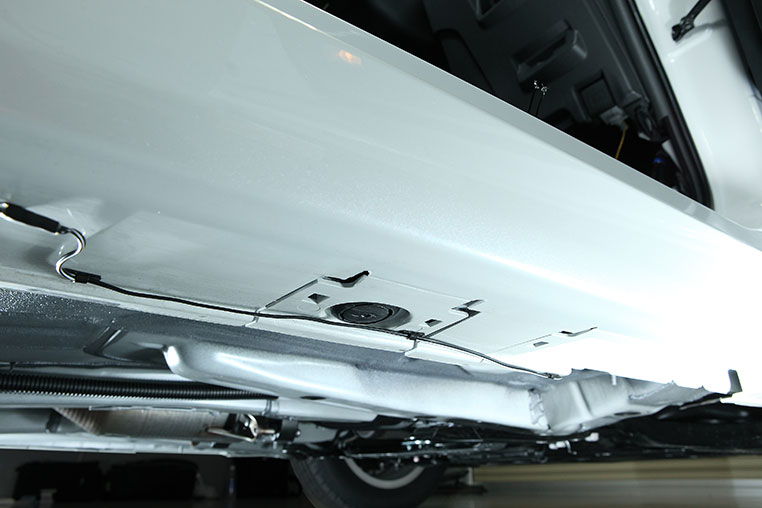

![腹下のLEDテープライトの配線を固定](../images/recipe-84-12.jpg)
