ウェルカムランプ後付け講習④

---

後付けしたLEDを、ウェルカムランプとして光らせる方法

後付けしたLEDを、ウエルカムランプとして光らせたい！ そんな要望を叶える、ウェルカムランプキットがある。これは12V仕様のLEDなら何でも対応可能。まずはウェルカムランプとして光らせるLEDを、どこに仕込めばよいかを検討しよう。

•

  ウェルカムランプ後付け講習の続きです。

  ●レポーター：イルミちゃん

•

  前回は、「純正ポジションランプをウェルカム点灯させる方法」を解説しました。

  ●アドバイザー：CEP 服部研究員

•

  しかし前回の方法は、純正ポジションランプのデザインがカッコいい車種が前提ですね。

•

  まあ、そうですね。電球ポジションランプでもできますけど、そこはあまり想定していません。

•

  そこで！ 今回はもっと自由度が高い、後付けしたLEDをウェルカムランプとして点灯させる方法を教わります。

•

  その場合には、このウェルカムランプキットを使います。（↓）



コムエンタープライズのウェルカムランプキット・ルミナス

•

  このキットは、後付けしたLEDを、アンロック時にウェルカムランプ点灯させるためのものです。

•

  光るのはアンロックのタイミングだけ？

•

  エンジンを停止したタイミングでも、LEDを光らせます。

•

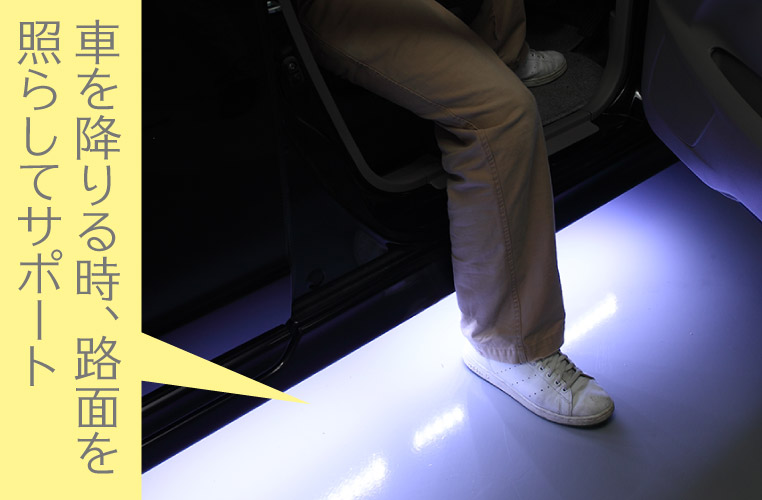

  では、車から降りるときのサポートにもなるんだ。


•

  そういうことですね。

•

  そのLEDが消灯するタイミングは？

•

  車から離れる場面ではロックした時点で消灯、乗り込む場面ではエンジンをかければ（ACCオンの段階で）消灯します。

•

  車に乗り込んだけれど、エンジンをかけないでごそごそしていたら、光りっぱなしになるのかな？

•

  いや、何もアクションがなかった場合でも、設定時間を経過すれば自動消灯します（1分または2分）。

•

  いつまでもダラダラ光っていることはないんだ。

•

  あくまでもウェルカムランプですから、乗降のタイミングだけに限定して出力するのです。

•

  よく出来てる♪ あとは、このユニットにつなぐLEDについて考えてみましょう。

•

  光らせるLEDは、なんでもいいのでしょうか？

•

  12V仕様であれば相手は選びません。出力は、片側で最大50Wまで対応しています。

•

  ご、ごじゅうワットって……それ、LEDじゃなくてもウェルカムランプ化できそうな。

•

  実際のところはそうですね。配線次第では、純正ランプを光らせることもできますが、想定しているのは後付けのLEDを光らせるためのものです。

•

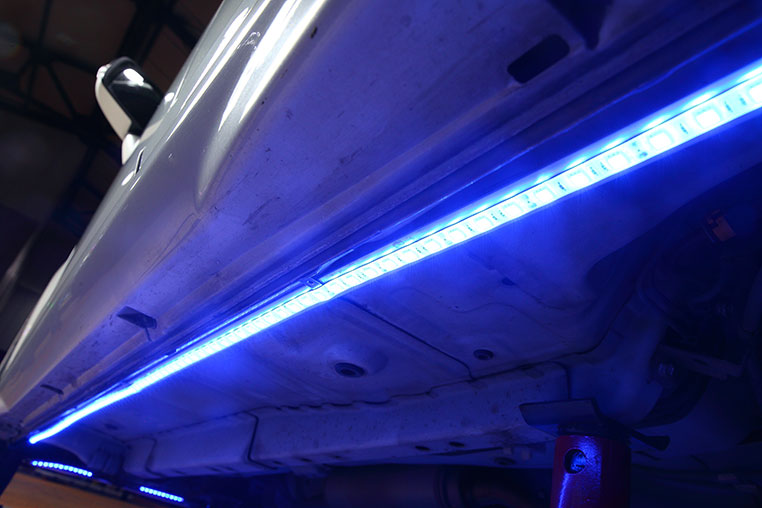

  じゃあ、長さのあるテープLEDでも、問題なくウェルカムランプ化できるのか～。



✔ アンダーLEDの施工方法は、「LEDテープライトを車に取り付ける方法（アンダーLED編）」でも詳しく解説している。

•

  容量的にはぜんぜん問題ありません。ただ、ウェルカムランプはLEDを車外に付けることになるので、防水の処理に関しては考える必要がありますね。

•

  ふむ。
  その点もアンダーLEDと同じですね。

•

  LEDやテープLEDは、防水タイプを使うとか……

•

  配線をつなぐ場面でも、防水を意識しないといけませんね。


•

  そういうことですね。

防水については過去にいろいろ詳しく解説しているので、このあたり（↓）を参考に



アンダーLEDをやる前に知っておくべき！ テープLEDの防水性能

---

LEDテープをカットしたときの防水処理方法

---

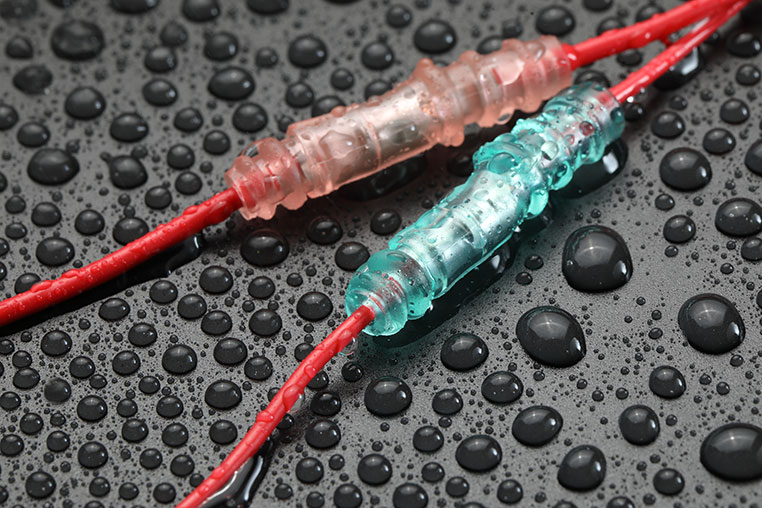

防水で配線をつなぎたい時の、接続方法まとめ

---

車外LED用「防水」配線図

•

  LED光源は、どこに仕込めばいいんだろう？

•

  定番的な例は、純正のようにドアミラーにLEDを仕込んだり、腹下にテープLEDを貼ったり、といったところです。

ドアミラー下ウェルカムランプ

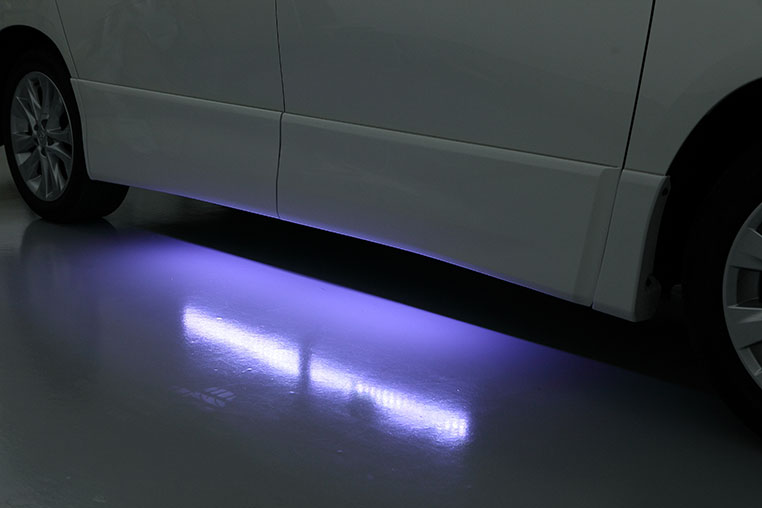

腹下ウェルカムランプ


•

  どっちもやりたい。
  迷いますね〜。

•

  ただ取り付け難易度でいうと、ドアミラーのほうがはるかに敷居が高いですよね。ドアミラーに、穴を開けることになりますし。

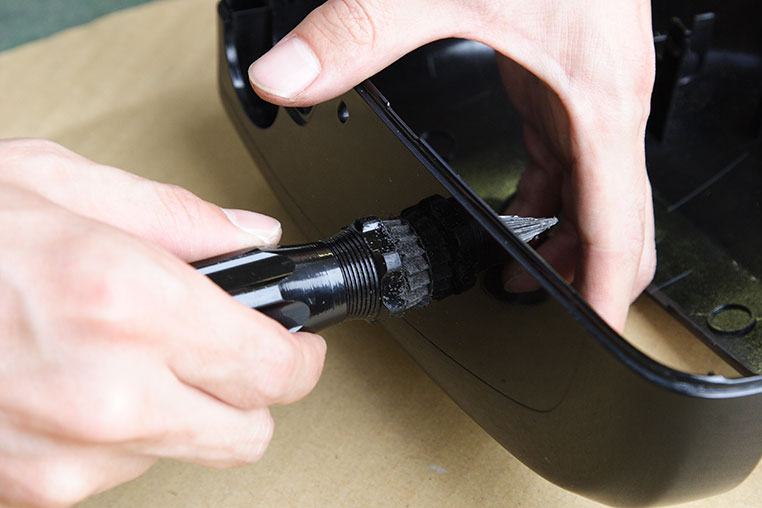

穴開け加工して…

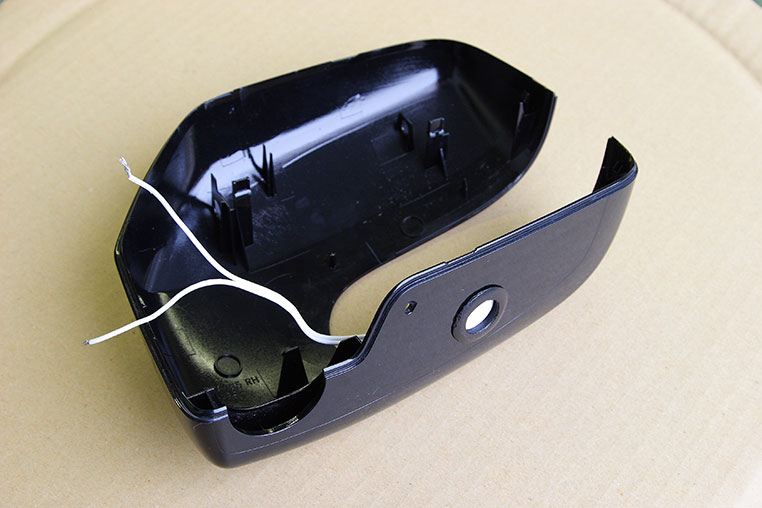

防水LEDを埋め込む



✔ こんな場面では、エーモンの防水ワイドLEDなどが、埋め込み用マウント付きで便利。

•

  カッコいいけど、穴開けに抵抗がある人も多そう。

•

  それから、ドアミラー側から配線を室内側に引き込む通線も、難易度が高めですね。

•

  ぐぬぬ。
  確かにドアの蛇腹を通すのは、カンタンではない。

•

  そこへいくと、腹下（サイドステップ裏）にテープLEDなどを仕込むのは、DIYでも一番やりやすいでしょうね。

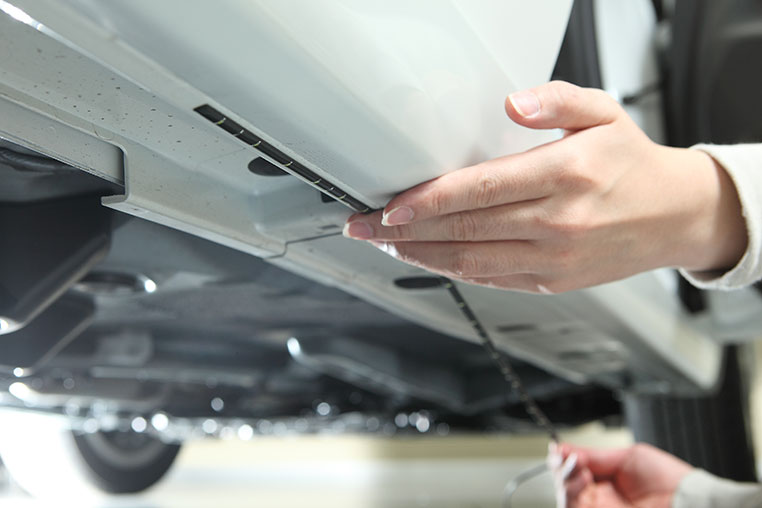

ペタリ

•

  腹下側から室内側へ配線を通すのも、わりと簡単にできる車種が多いです。

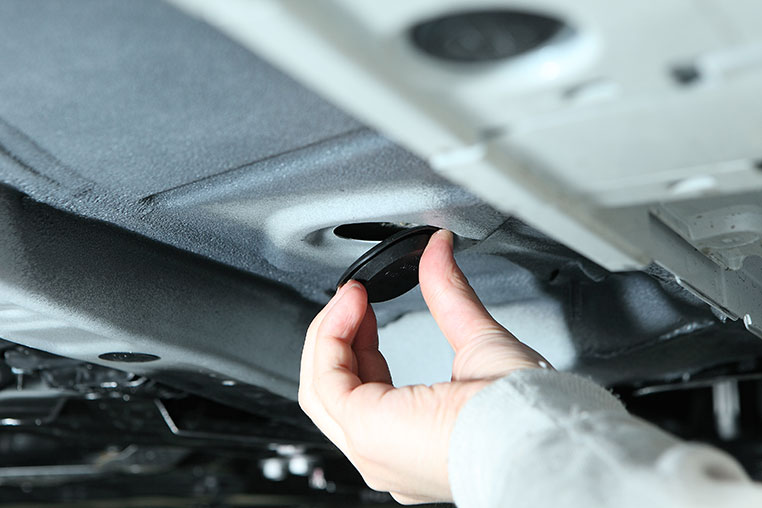

✔ もともと腹下に穴が空いていて、ゴムキャップでフタをしてある車種が多い。

---

※アンダーカバー装着車で、通線のためにアンダーカバーを外す必要がある構造（例：カローラスポーツ等）だと、一気に難易度が上がるのでその点は事前に確認しておく。

•

  な～るほど。DIYで現実的にやるなら、腹下ウェルカムランプがよさそう♪

•

  サイドステップ下にLEDを仕込めば、ドア付近の地面が明るくなるので、水溜まりなどもよく見えます。実用性も高いですよ。

•

  今回は、腹下パターンで作業を進めます。

•

  とはいえ、LED光源がどこにあっても配線図としては同じです。次回はその点を解説しましょう。
