車外（腹下）LEDの配線取り回し方法

車外にLEDの配線を取り回す方法。ここではサイドステップ下のアンダーLED（アンダーネオン）を例に解説しているが、フェンダー裏への配線の通し方などは、さまざまな用途に汎用的に役に立つ情報だ。

フェンダー内に配線を通すのが近道

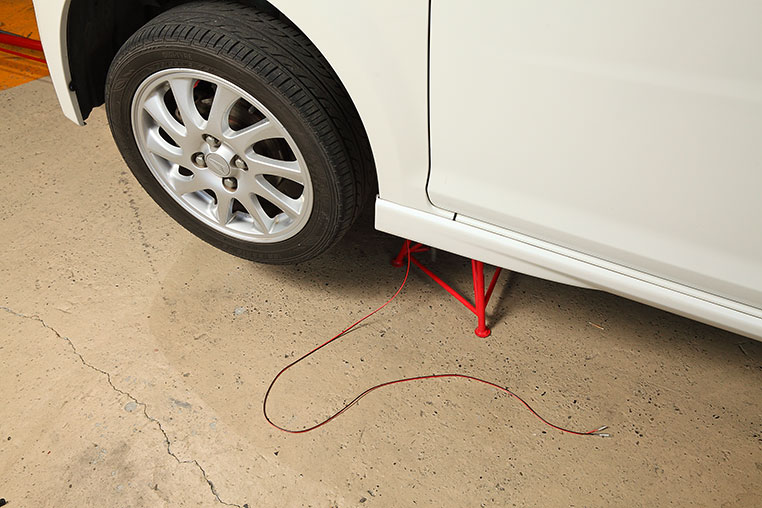

前回の記事では、サイドアンダーLED用のLEDテープを付けました。

●レポーター：イルミちゃん
今日は、車外（腹下）配線の取り回し方法を解説していきます。

●アドバイザー：イルミスタ野本研究員

LEDテープの固定方法は「サイドステップ奥にアンダーLEDを取り付ける方法」参照。

腹下のLEDの配線って、どこをどう通せばいいのか、よく分かりません。
電源をどこから取るかにもよりますが、アンダーLEDに関して言えば、スモールランプの線から取るにしても、バッ直で組むにしても、配線はエンジンルーム方向に運ぶことになります。
腹下を通って、エンジンルームに向かうってこと？
腹下は、なるべく配線を通したくないですよね。いろいろなリスクがあるから。
では、室内に引き込んでから前に運ぶ？
リアのアンダーLEDだとそうなるケースが多いですが、サイドに付けたLEDの配線は、室内に入れる穴がない車種も多い。
まさか、ドアから入れるわけにもいかないしね。
そこで、フェンダー裏を通してそのままエンジンルーム側へと取り回すのが現実的なコースとなります。
ほほう。
サイドステップ裏にLEDテープを貼るときは、配線がフロント方向に来るように貼るとよいです。そのほうが配線の取り回しが短くて済みます。

フェンダーのインナーカバーの外し方

配線を通すために先にフェンダーのインナーカバーを外します。

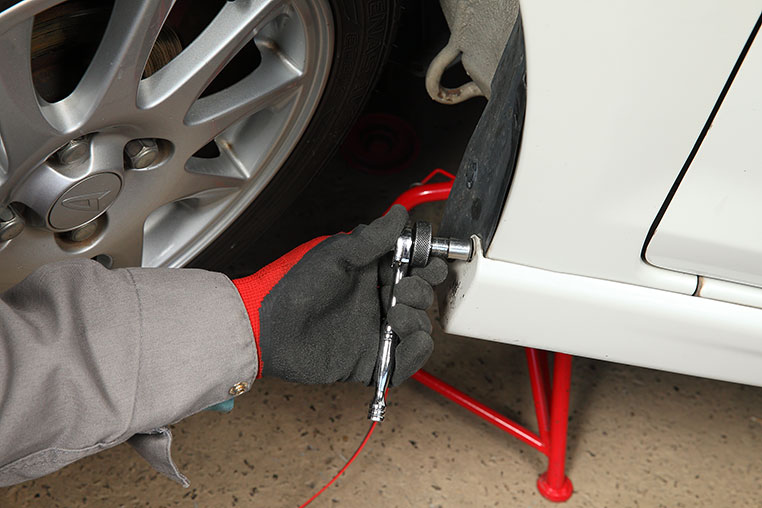

ネジ固定はドライバーで外して…

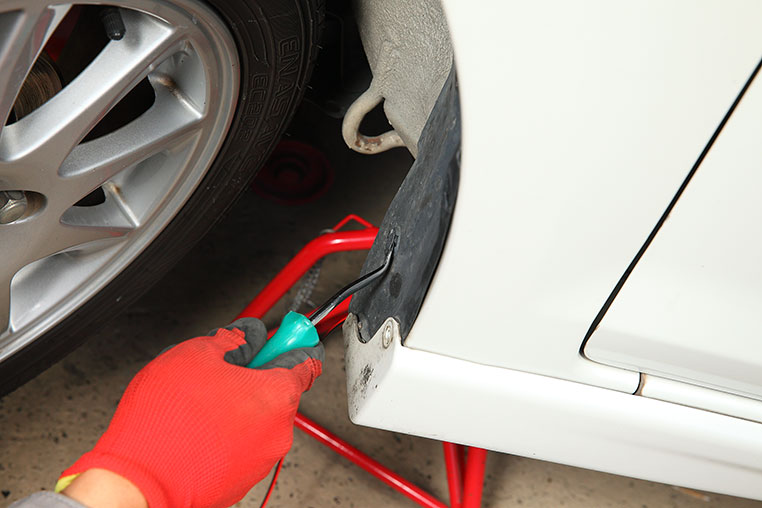

ピン固定は内張りはがし等で外す

この場所は、ネジとピンと両方ありますね。

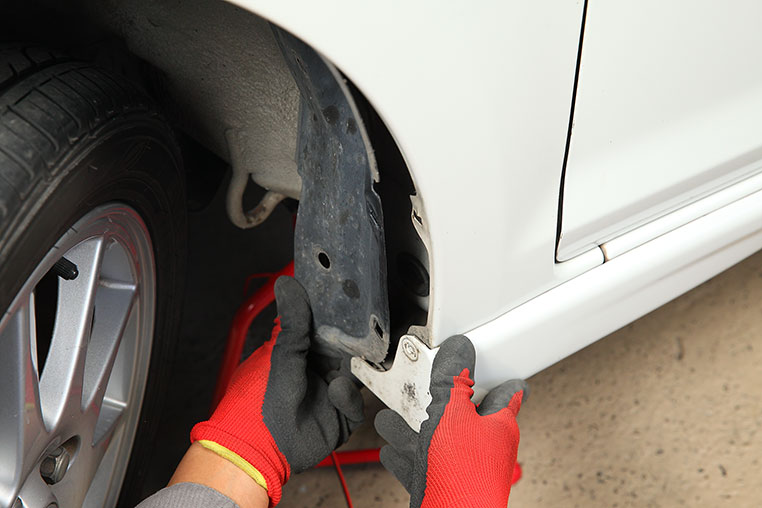

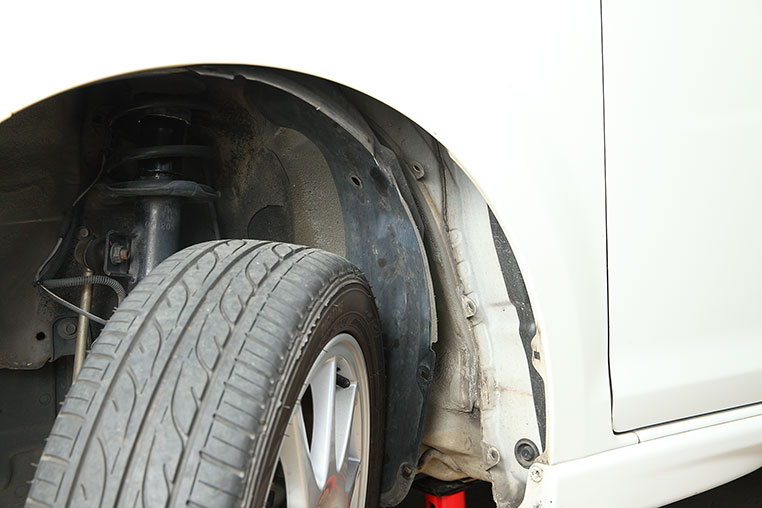

全部取ったら、パネルをめくります。

インナーを完全に外す必要はありません。リア側をめくれれば、そこからサイドステップ側のLED配線を受け取れますよ。

こんな感じで準備OK

フェンダー裏（タイヤハウス裏）に配線を通す方法

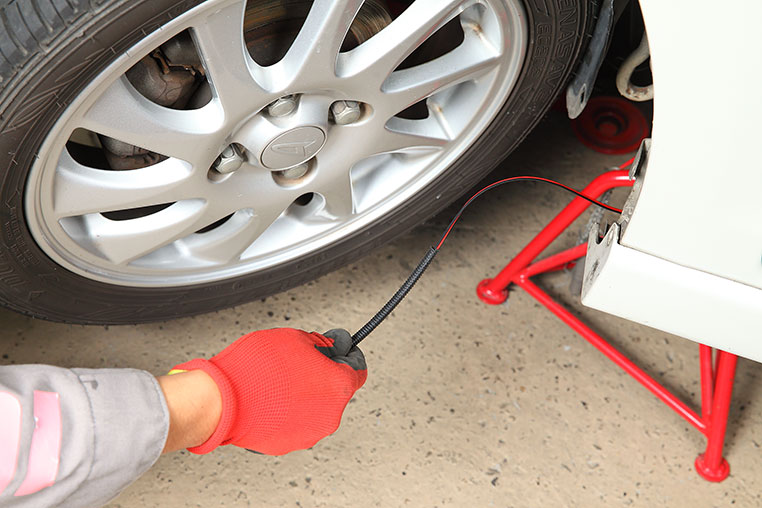

この段階で、コルゲートチューブなどを巻いて配線を保護しておきます。あとからでは、配線にかぶせることができなくなるので注意。

コルゲートチューブは巻くだけだと取れてしまうので、ビニールテープなどを巻き付けて固定しておきます。

配線ガイドなどを使って、エンジンルーム上側へと配線を通します。

配線ガイド・クネクネタイプを使用

【Amazon.co.jp 限定】エーモン配線ガイドフレックスタイプ（1161）

フェンダー側の隙間を通して…

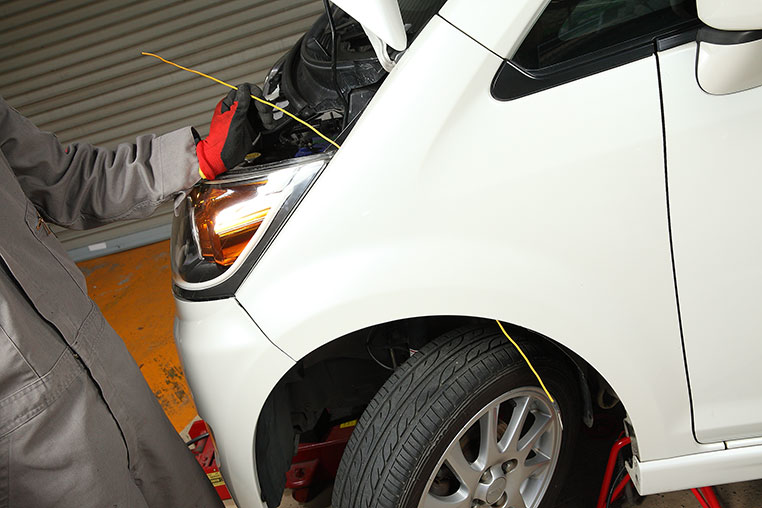

こんなふうに配線ガイドを通す

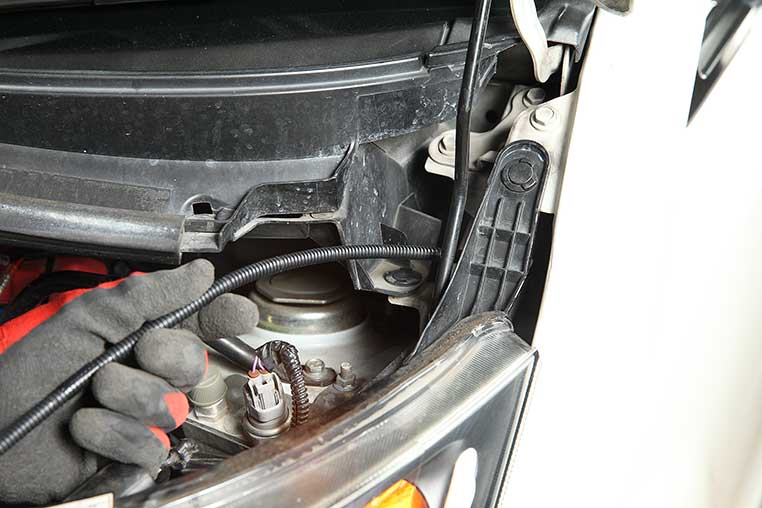

これでエンジンルームに配線が到達しました〜！

インナーカバーの裏側を通しているので、インナーカバーを付け直せば配線も見えなくなります。
反対側サイドも同様に処理してきて……

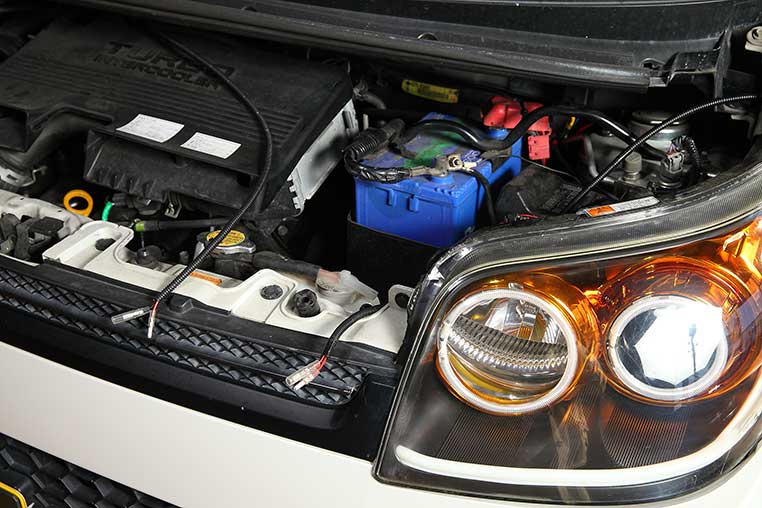

2本分の配線が集合

あとは、ポジションランプから電源を取るだけか〜。
まあ、サイドだけならそれでもいいんですけど……、
む？
なにか問題でも？
以前、フロントに1メーター分のLEDテープを付けましたよね。

フロントのやり方は「LEDテープライトを車に取り付ける方法（アンダーLED編）」参照。

そして今回は、サイドに1.7メーターのLEDテープを付けました。両サイド合計で、3.4メーターです。

あ。
だんだんLEDの消費電力が増えていきますね。
こういうレベルになってくると、ポジションランプの配線から電源を取る、というやり方だと、そろそろ許容量的に心配になってきます。
なるほど。
さらにリアまでやったりするなら、完全にアウトですね。
ムムム。
どうするんだ？

バッ直配線がベストです。詳しくは「LEDテープの電源を、リレーを使ってバッテリー直結で取る」で解説します

電装のプロがやっている配線保護の方法についてはDIYラボ〈動画部〉がYouTubeでも解説しているので、ぜひ見てね。
