リレーアタック対策講習③

---

車本体のリレーアタック対策はDIYでできる

リレーアタック対策・実践編。一般的なスマートキー側の電波遮断ではなく、車本体にリレーアタック対策をほどこす方法だ。難易度は高くないので、初心者でもDIYで取り付けられる。

•

  「リレーアタック対策の画期的な新手法。〈リレーアタックガード〉とは？」の続きです。

  ●レポーター：イルミちゃん

•

  ここではリレーアタックガードの、DIY取り付け方法を解説します。

  ●アドバイザー：CEP 服部研究員

•

  一般的なDIYリレーアタック対策というと、スマートキーを缶などの電波遮断ケースに入れることを指しますが……

•

  リレーアタックガードは、ユニット（受信機）を車本体に取り付ける対策パーツです。つまり電装品取り付け、ですね。



コムエンタープライズのリレーアタックガード

•

  ……それって、DIYでできるの？

•

  DIYラボで紹介している電装品取り付けの中では、最もカンタンなレベルじゃないでしょうか？

•

  それは盛りすぎでは……。

•

  だって、ヒューズボックスから電源を取って、あとはボディアースするだけ、ですので。

•

  そんだけっ!?

•

  そうなんです。カンタンに取り付けできるのも、リレーアタックガードのウリなのです。

•

  それならDIYラボの常連読者の方ならカンタンだと思いますが……。

•

  しかし、ここでは「はじめて車に電装品を取り付ける」人でもできる位、かみ砕いて説明していこうと思います。

•

  ここでは30系ヴェルファイアを例に解説しますが、車種が変わっても基本的な内容は同じです。

•

  まずは何から？

•

  ヒューズボックスを探します。けれど、どのヒューズボックスでもいいわけではありません。

•

  と言うと？

•

  リレーアタックガード本体ユニットの配線の先には、ヒューズ電源が付いていて、ヒューズボックスから電源を取れるようになっていますが……



ヒューズ電源はケーブル一体なので、別途ヒューズ電源を用意する必要はない。

•

  ただし、どのヒューズと入れ替えてもいいのではなく、どのヒューズと交換するかは、車種ごとに決まっているんですよ。

•

  車種ごとに違うんだ。

•

  そうなんです。だから、コムエンタープライズ公式サイト上で配線情報を公開しています。

✔ リレーアタックガード購入ユーザーは、リレーアタックガードのページ内にある「適合・配線情報」から、配線情報を調べることができる。

•

  では、今回のモデル車の30ヴェルファイアの場合は？

•

  室内の助手席側にあるヒューズボックスの中に、指定のヒューズがあります。

•

  それでは、まずはそのヒューズボックスにアクセスしましょう。

•

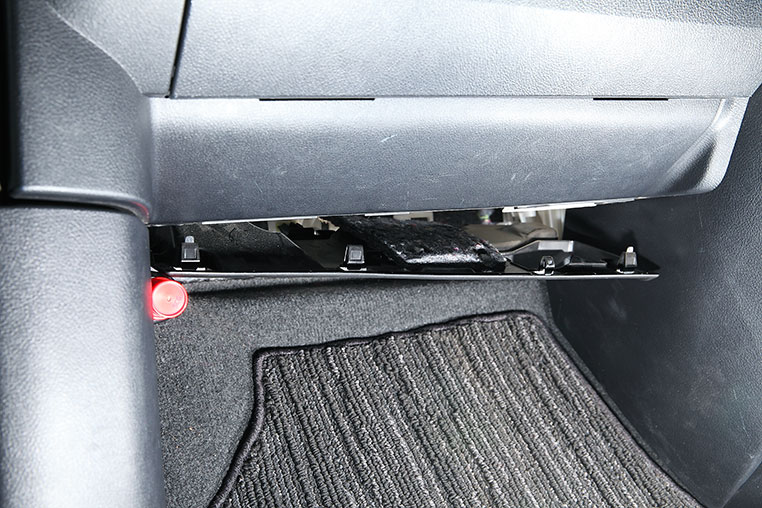

  ヴェルファイアの場合は、助手席側足元のアンダーカバーを外します。


•

  ツメで留まっている（4箇所）だけなので、指でツメロックを解除しつつ押し下げます。

•

  アンダーカバーを外して下から覗き込むと……

ヒューズボックス発見！


•

  手前に見えるのは、ヒューズボックスのフタ。このフタを取ります。

•

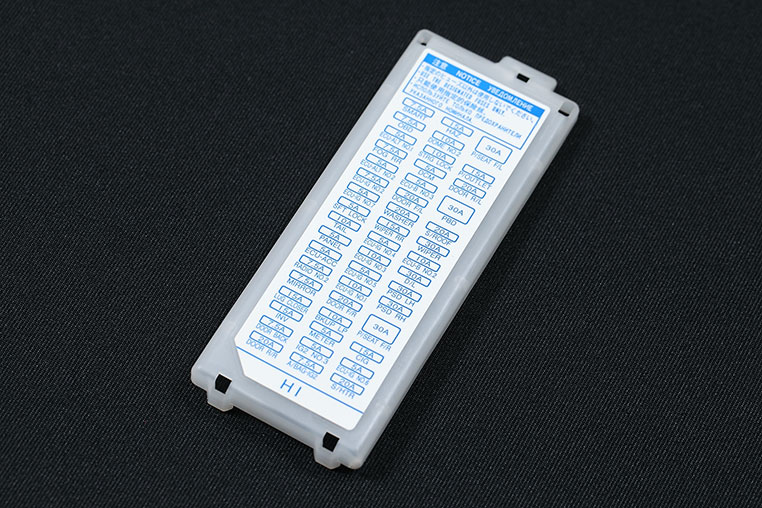

  フタにヒューズの配列表が書かれています。（※取説に書かれている車種もある）


•

  どれと交換するんでしょう？

•

  ヴェルファイアの場合は、「SMART」と書いてある7.5A（アンペア）のヒューズと入れ替えます。


•

  指定のヒューズの位置が分かったので、抜きます。

•

  ヒューズを抜くときの工具は、ラジオペンチ？

•

  それでも抜けますが、ラジオペンチは固くてヒューズを傷付けてしまったりするので、純正でヒューズ外しが付いていれば、それを使うのがベストです。

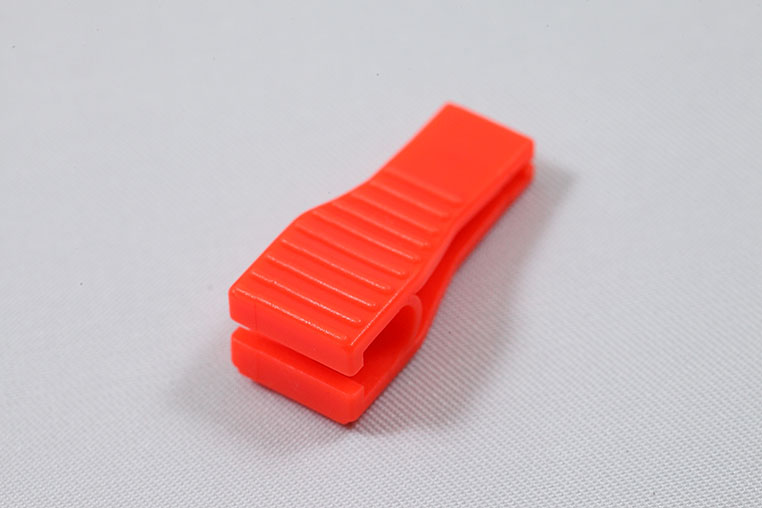

純正で付属している車種も多い「ヒューズ外し」

•

  こんなの、どこに付いているの？

•

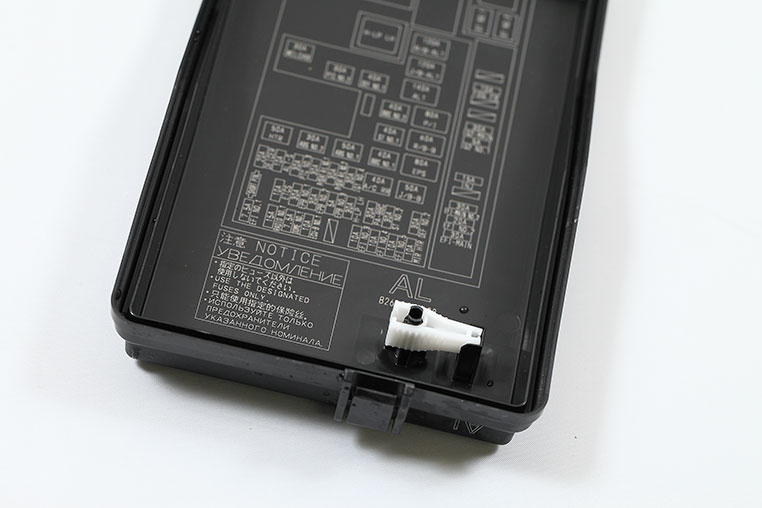

  ヴェルファイアの例だと、エンジンルーム側ヒューズボックスのフタに収まっていました。



エンジンルームのヒューズボックスのフタの裏。

•

  なるほど。見当たらない場合は、他のヒューズボックスも含めて探してみましょう。

•

  ヒューズ外しを使って、ピンセットのようにヒューズを掴んで、抜きます。



•

  抜いたヒューズは、製品のヒューズ電源側に付け直します。

•

  ヒューズ自体は流用するんですね。



純正ヒューズを流用することでヒューズ機能も保たれるので、その点も心配はない。

•

  そしてヒューズ電源を差し込み直しますが、ヒューズ電源には“向き”があって、逆に差すと電装品が動きません。

•

  ふむ。

•

  正しい向きは、検電テスターを使って調べる方法もありますが、もっとカンタンな方法もあります。

•

  と言うと？

•

  ひとまずどっちかの向きで付けてみて、動作しなかったら逆向きに差し直す。これでOKです。

•

  逆向きに差したからって、壊れるわけではない？

•

  その心配はありません。この方法なら、検電テスターなどがなくても取り付けできます。

•

  ナルホド。
  でも、動作確認ってどうやるの？

•

  ヒューズ電源を差し込み、アースも取れたら、リモコンのボタンを押します。電気が来ていればユニット本体からカチっと音（リレーの動作音）がするので、分かります。

•

  では、アース線の接続を先にやってしまいましょう。

•

  アース線（マイナス線）は、車体金属部分のネジ（ボルト）を見つけて、そこにつなぎます。

•

  ヒューズボックス周辺で、アースポイントとなるネジを見つけるのがベストですね～。

•

  そうですね。近い場所では、グローブボックス裏やキックパネル裏などにもアースポイントはあります。

•

  キックパネルなら、すぐに取り外しできますね。

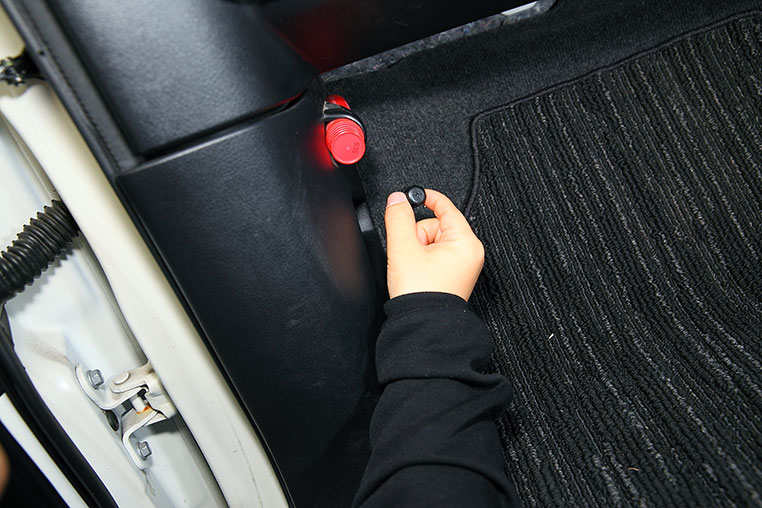

ネジを1本取る

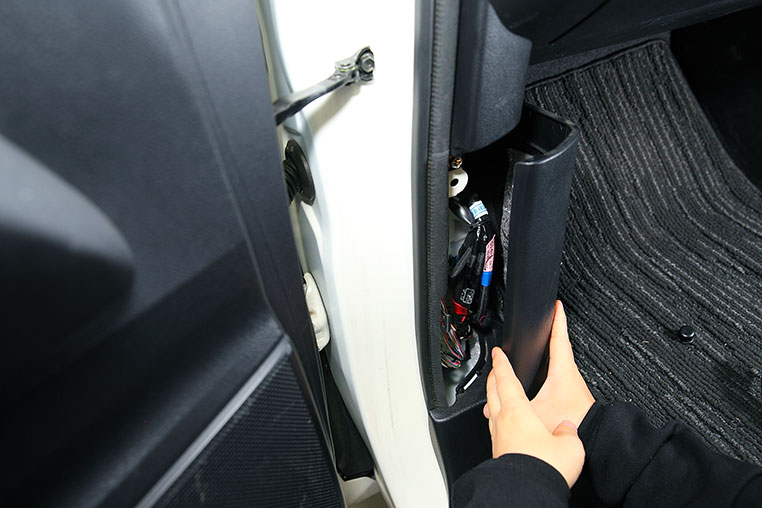

キックパネルを引っ張って外す


•

  車体金属につながっているネジを見つけたら、そのネジをゆるめます。



✔ アースポイントを探すときは、別記事の「ボディアースは〈場所〉に注意」なども参照。

•

  リレーアタックガードのアース線（ムラサキ色）は1.5mの長さがあるので、少し離れた位置にボディアースすることも可能です。

•

  それなら、延長コードは必要なさそう。

•

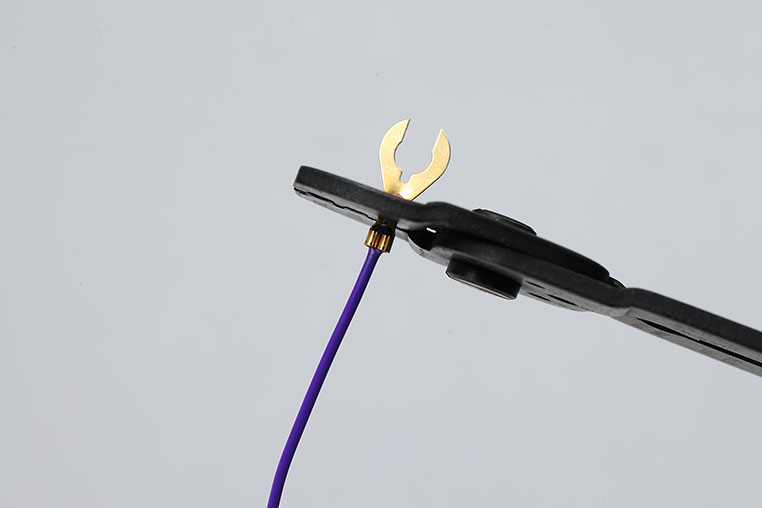

  アース線の長さがだいたい決まったら切断して、クワ型端子（※付属品）を付けます。



✔ 端子を付けたことがない人は、「クワ型端子の正しいかしめ方（付け方）」参照。

•

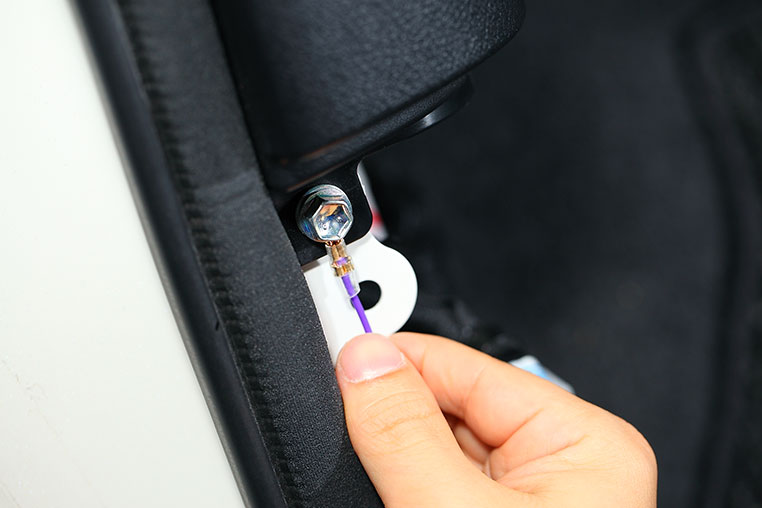

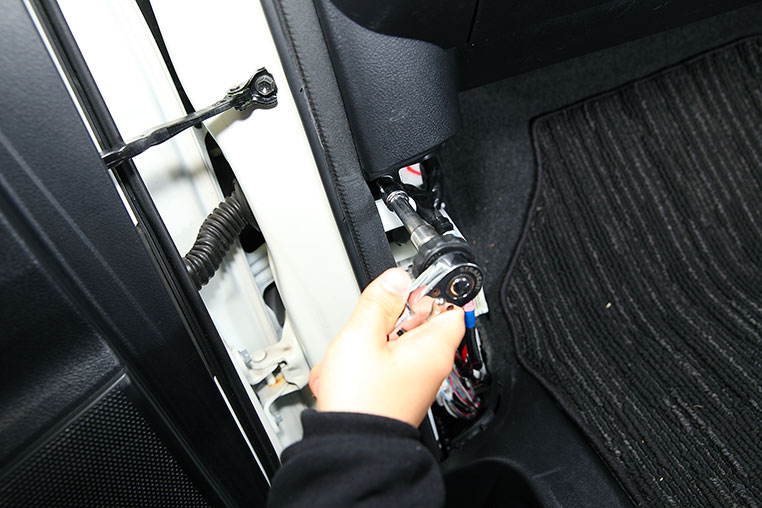

  そして、ゆるめた純正ネジの間にクワ型端子をすべり込ませて、共締めします。


•

  もし近くに良さそうなアースポイントがなければ、グローブボックスを外して、その裏などで探します。

•

  ここまでつなげたら、リモコンを押して動作確認してみましょう。

•

  もしも、反応がなかったら、ヒューズ電源をいったん抜いて、逆向きで差し込み直します。

•

  ……というわけで、確かに電装品取り付けとしては、最もカンタンなレベルと言えそうです。

•

  そうなんです。車本体のリレーアタック対策と聞くと難しそうなイメージがあったかも知れませんが、難易度の低さも今回の対策のポイントなのです。
