24Vを攻略する

---

トラックに12VのナビやオーディオをDIY取り付けする方法

• 1
• 2

トラックに12Vのナビ・オーディオを取り付けたい！ というニーズを、できるだけ低予算なDIYで叶える方法。そのままでは付かないが、24V→12Vに変換する手がある。中型トラックの整備も行うプロに、やり方を取材した。

•

  「トラック（24V車）に12V仕様のカーナビを取り付けるには？」の続きです。

  ●レポーター：イルミちゃん

•

  ここからは具体的に、24Vトラックに、12V仕様のカーナビ（あるいはオーディオ）を取り付けする方法を解説していきます。

  ●アドバイザー：宮﨑自動車 宮﨑研究員

•

  この方法を使うと、12V仕様のカーナビやオーディオがトラックで使えるようになるので、選択肢が大幅に広がりますね〜。

•

  そうですね。今回取り付けするのも12V仕様のストラーダですが、普通はトラックには使えませんからね。


•

  そして取り付けモデル車は、コンクリートポンプ車です。


•

  モデル車にインパクトがありますが、あくまでも24Vトラック（日野デュトロ）がベース車である点では同じです。

•

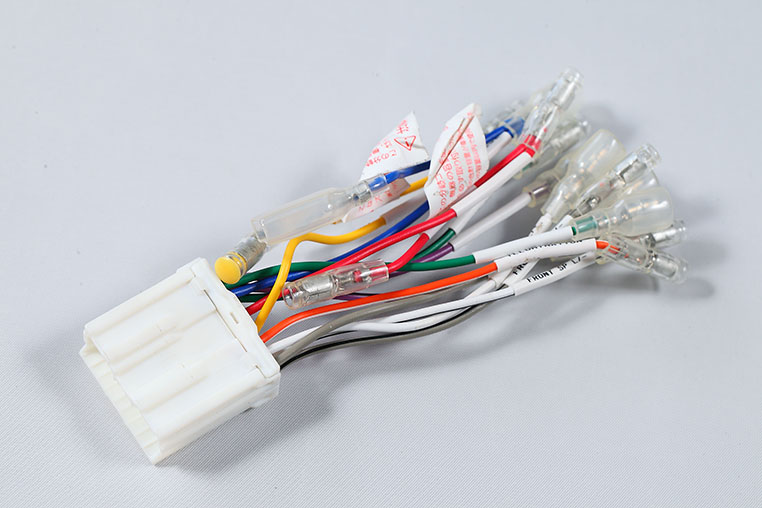

  まず必要になるのが、社外ナビ（市販ナビ）を取り付けするための変換ハーネスです。


•

  純正配線のオーディオハーネスを、ギボシ端子の付いた線に変換するものですね〜。

•

  ハイ。24Vナビでも12Vナビでも、社外品のカーナビを付けるなら必要になります。

•

  これを使うことで、純正配線がギボシ端子に変換されますが……


•

  しかしこの段階では、電源線はすべて24Vが車両側から来ています。

•

  つまりこの線に直接12Vのカーナビをつなぐと、壊れてしまう。

•

  そうですね。そこで電源線は12Vへの変換が必要になってきます。

•

  え〜、おさらいですが、ナビに必要な電源というと、以下の3種類です。

カーナビ取り付けに必要な電源と、その特徴

常時電源	メインパワーとなる主電源。本当の意味でナビの電源と言える
ACC電源	ACCオンを検知してナビを起動させるための合図となる信号
イルミ電源	スモールオンを検知してイルミネーションを切り替えたりする

•

  これらの電源線を12Vカーナビにつなぐために必要になるのが、デコデコ（DC/DCコンバーター）です。

•

  デコデコにもいろいろな種類がありますが、用意するのはDC24V→DC12Vに変換するデコデコです。

今回用意したデコデコ（DC/DCコンバーター）


•

  DC24V→DC12V変換モデルにも、いろいろ種類があるんですよね？

•

  ハイ。まずシンプルな1系統なのか、2系統なのか、3系統なのか……といった系統数の違いがあります。

•

  どう選んだらいいのでしょう？

•

  今回のようなカーナビ取り付け用途で考えると、作業的に一番シンプルなのは、最初から3系統のデコデコを用意することです。

•

  それはナビに必要な電源が、3種類あるから……。

•

  そうですね。3系統のデコデコがあれば、常時電源、ACC電源、イルミ電源の3つをそれぞれ、24V→12V変換できます。

•

  なるほど。

•

  しかし、前回お話した通り、系統数が増えるほどデコデコの値段が高くなっていく…という問題があります。

•

  何か、安くあげるイイ方法があるんでしたね。

•

  それを説明するために、今回チョイスしたデコデコはあえて2系統です。



メイン電源（常時電源）の変換のほかに、12VのACC電源出力を備える。

•

  なんなら、もっと安価な1系統でもいいです。

•

  安価な1〜2系統のデコデコでも、12Vナビの取り付けはできるよ〜ということですね。

•

  そうなんです。そのほか、デコデコを選ぶときの注意点としては、アンペアをどうするかという点があります。

•

  アンペア数にもいろいろあるんだ。

•

  この点でも、容量が大きくなればなるほど値段が高くなるので、必要もないのに大きいモノを買うとコストが高くつきます。

•

  あ〜。
  なるほど。

•

  いろいろな電装品をつないで使いたい予定があるなら別ですが、12Vカーナビ取り付け＋α……ぐらいなら、そんなに大容量である必要はないでしょう。

•

  今回のチョイスは？

•

  15アンペアです。

•

  その理由は？

•

  ナビやオーディオの消費電流か、あるいは消費電力からアンペア数を計算して、それに合わせて選びます。

✔ 電装品に消費電流（アンペア）の表記がない場合は、消費電力（ワット数）から逆算できる。 例えば200Wの電装品だとすると……

---

200W÷24V（トラックの電圧）＝8.33アンペア

•

  まあ、厳密に計算しなくても、一般的に純正オーディオのヒューズは10アンペアとか15アンペアなので、ヒューズの数値に合わせて選んでおく、でもよいでしょう。

•

  なるほど。
  それならカンタン。

•

  ただ、いずれにしても容量が足りないのはダメですね。容量オーバーで運用するのは問題。デコデコのヒューズも、飛んでしまうと思います。

というわけで、デコデコは用意できました



---

•

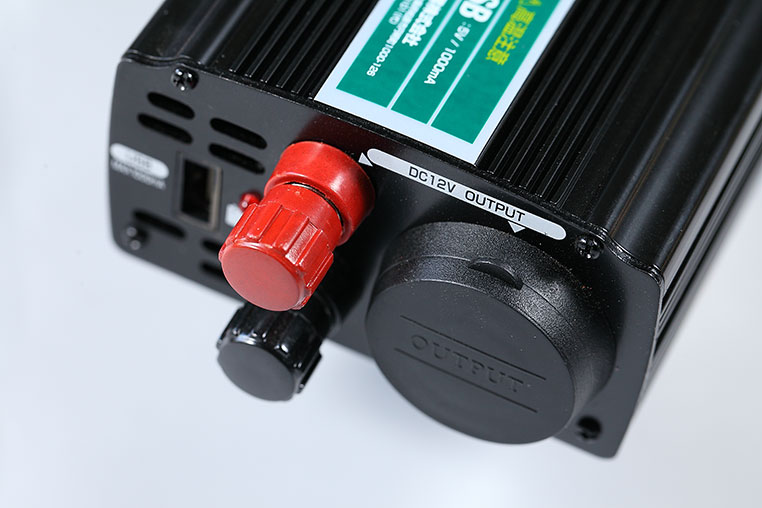

  ちなみに今回用意したデコデコには、12Vのシガーソケットや、USB充電ポート（5V）なども付いています。

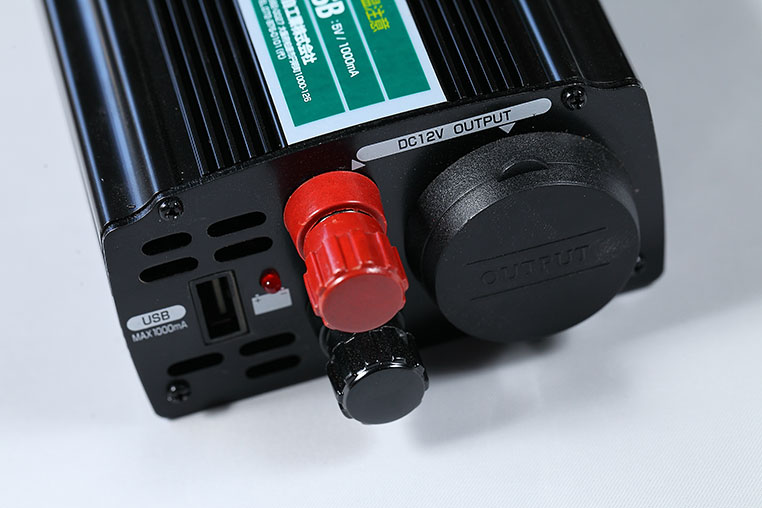

向かって左がUSBポート、右が12Vのシガーソケット。その間のツマミが12VのACC出力。いろいろ使い分けられる。

•

  ナビ（オーディオ）の取り付け用途以外にも、いろいろとトラック乗りに役立ちそうな機能ですね。

•

  そうなんですよ。こういうモデルを選んだのなら、普段から抜き差しがしやすい場所に設置しておくといいですね。


•

  狭いトラックの運転席では、置き場所も限られるので……足元に設置することにしました。

•

  話を本題に戻して……今回使うデコデコは、2系統の入出力があるタイプです。

•

  つまり必要な電源のうち2種類までは、コレで12Vに変換できるってことですね。

•

  そうですね。まずは、常時電源とACC電源の2種類を、12Vに変換することを考えましょう。

•

  イルミ電源は後回しですね〜。了解。

•

  で、今回のデコデコの場合は、シガーソケット横の端子がACC電源の出力となっているので、ここにはクワ型端子付きの延長コードを用意してつなぎました。



端子カシメ（圧着作業）をやったことがない人は、「クワ型端子のかしめ方」を参照。

•

  ACC電源の出力ということは、ここから12VのACC電源が出てくる？

•

  そういうことですね。

•

  じゃあ、ACC電源の入力はどこにあるの？

•

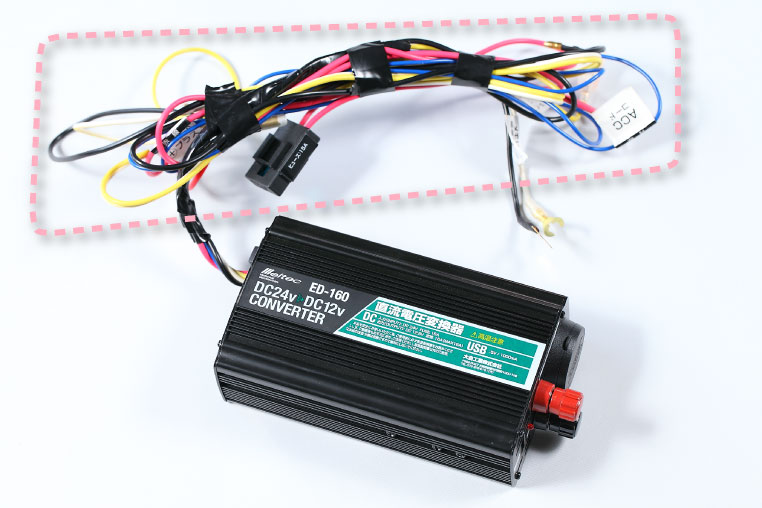

  ACC電源の24V入力、常時電源の24V入力、および常時電源の12V出力は、すべてメインハーネスの束の中に含まれていました。

24V入力も12V出力も、このハーネスの中にある


•

  ACC電源出力だけ、別立てになっているんだ。アクセサリー用品用みたいな感じ？

•

  そのあたりの作りは、使用するデコデコの種類によって変わってきますので、イロイロです。

•

  なるほどね。

•

  いずれにしても、2系統のデコデコであれば、24V入力→12V出力のセットが2セットある、ということです。

•

  3系統なら、3セットあるんですね〜。

•

  ハイ。まずはそれらのデコデコの配線（ハーネス）を、ナビ裏まで回してきます。

足元からナビ裏へ通したデコデコの線


•

  まずはこのようにナビ裏に、24V入力も12V出力の線もまとめて通してしまってから、実際の接続作業に移ります。

•

  つまり配線作業は、ナビ裏でまとめてやります。
