24V車のトラックに、12VナビをDIYで取り付ける方法(後編)。今回は、前回ナビ裏まで通した「デコデコ(DC/DCコンバーター)の配線をつないでいく。比較的低予算でできる「デコデコ」プラス「リレー」方式の配線だ。
24V→12Vへのデコデコ変換は難しくない
-
「トラックに12VのナビやオーディオをDIY取り付けする方法」の続き。後半戦です。
●レポーター:イルミちゃん
-
今日は、DC/DCコンバーター(デコデコ)の配線方法を説明します。
●アドバイザー:宮﨑自動車 宮﨑研究員
-
デコデコの配線方法ってなんだか難しそうな……。
-
いや、カンタンです。ただしナビ裏に集まってくる配線が多くなるので、つなぎ間違えないように注意しましょう。
-
前回は、デコデコの配線をナビ裏まで通しました。
-
いっぽう、車両側の純正配線には一般的な変換ハーネスを付けて、ギボシ端子付きの線に変換してあります。
-
この変換ハーネスの配線の中から、まずは常時電源(24V)を探しましょう。
-
常時電源線は、一般的に黄色が使われている線ですね。
-
「MAIN POWER」などと書かれていることが多い、メインの電源線です。
-
それを見つけたら?
-

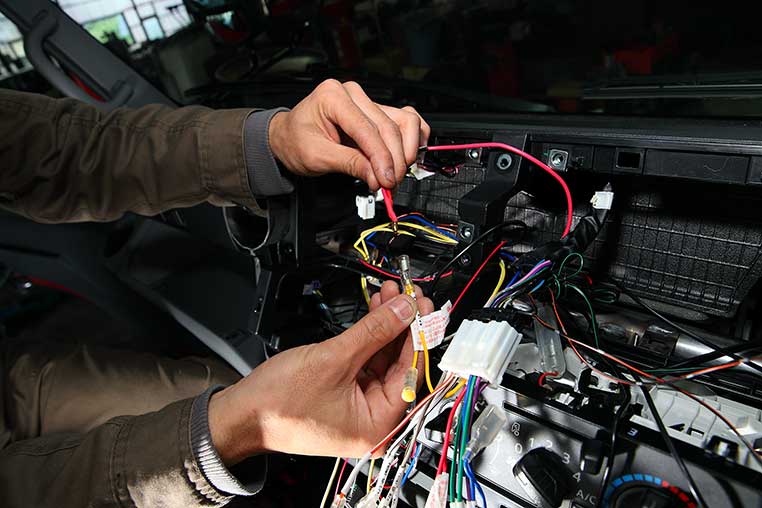

デコデコの常時電源「入力」側へとつなぎます。
-
次は車両側の変換ハーネスのACC電源線を、デコデコのACC電源「入力」につなぎます。
-
ACC電源線は、一般的に「赤色」の線で、ACCとかACCESSORYなど、それらしい表記があったりします。
-
しかし、今回使っているデコデコは2系統なので、入力できる電源は2種類だけです。
-
ナビに必要な電源として、まだイルミ電源が残っていますが……さて、どうする?
![デコデコの配線をナビ取り付けスペース裏へ通した](../images/recipe-52-11.jpg)
![トラックの純正配線に変換ハーネスを付けたところ](../images/recipe-52-05.jpg)
![トラックの24V常時電源をデコデコ常時電源入力へつなぐ](../images/recipe-52-13.jpg)
![トラックの24VACC電源をデコデコACC電源入力へつなぐ](../images/recipe-52-14.jpg)
トラック(24V車)で使える4極リレーを用意する
-
ここで併用するのがリレーです。ここではエーモンの4極リレー(3238)を用意しました。
-
エーモンリレーを用意したのは、色分けされた配線が付いていて、初心者にも分かりやすいからです。
-
なお、リレーのことがサッパリ分からない、という人は、下記記事がオススメ。
-
なお、4極リレーなら何でもいいというわけではありません。重要なのは、24Vに対応しているリレーを用意することです。
![エーモンの4極リレー](../images/column-506-07.jpg)
エーモンの4極リレー(3238)
✔ エーモンのリレーにもいろいろあることは、「エーモンリレーの種類と選び方」で解説しているが、ほとんどのリレーは12V車専用であり、トラック(24V車)では使用不可。
デコデコとリレーを使い、12Vのイルミ電源を作る
-
用意したリレーを、どうつなぐのでしょうか?
-

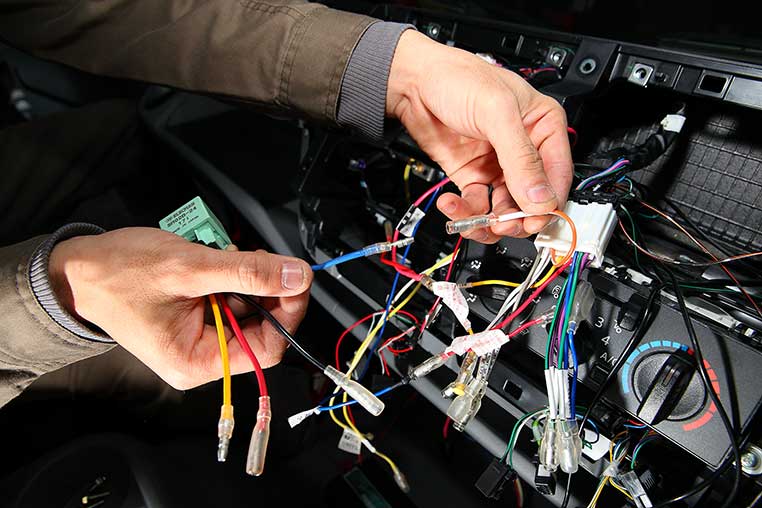

トラック側につけた変換ハーネスからは、24Vのイルミ電源線が出ていますよね。
-
イルミ電源はオレンジ色の線で、ILLとかILLUMINATIONなどの表記がある線のことです。
-
そのイルミ電源線を、エーモンリレーの「青」につなぐのです。
-
言われたままにつなぐことはできますが……そろそろ意味不明になってきました。
-
24Vのイルミ電源をつないだ先の、エーモンリレーの「青」は、リレーを動かすための線です。細かく言うと、リレーのコイルに電気を流す線です。
-
リレーの黒は、ボディアースしておきましょう。
-
そうすると、トラックのスモールオン(イルミオン)でリレーのスイッチがオンになりますが……
-
リレーの黄色と赤は、どこにつなぐのでしょうか?
-
リレーの黄色(あるいは赤のどちらか)に対して、デコデコの常時電源の「出力」をつなぐんですよ。
-
つまり、デコデコを通過して、12Vに変換された常時電源をリレーに入れる?
-
そういうことです。
-
あのー、その線は、12Vのナビの常時電源のために使うものなのでは?
-
ですね。だから分岐させて、いっぽうはナビの常時電源へ、もういっぽうをリレーの黄色へつなぎます。
-
そしてリレーの赤(あるいは黄色)に、12Vナビのイルミ電源線をつなぎます。
-
そうするとどうなるの?
-
トラック側でイルミオンになった時だけ、リレーのスイッチがオンになって、デコデコの12V電源が流れます。
-
つまりリレーの赤は、12Vのイルミ電源線と同じってことです。
-
ホホー。
-

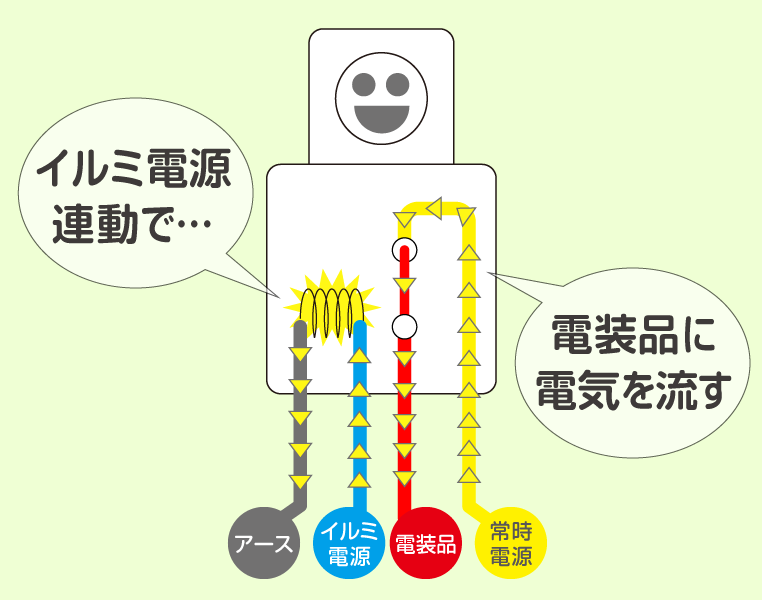

デコデコの系統数が足りない場合は、このようにデコデコで12Vに変換した常時電源をリレーに入れて、12Vのイルミ電源なりACC電源なりに変換すればいいのです。
-
なるほどねー!
![トラックの24Vイルミ電源をリレーへつなぐ](../images/recipe-52-15.jpg)
まず、いったん配線を整理してみましょう。今はこういう状況です
![宮﨑](../images/miyazaki-01.png)
![車両側変換ハーネス、デコデコ、リレーの配線図](../images/recipe-52-16.jpg)
![リレー内部のしくみ](../images/basic-51-04.png)

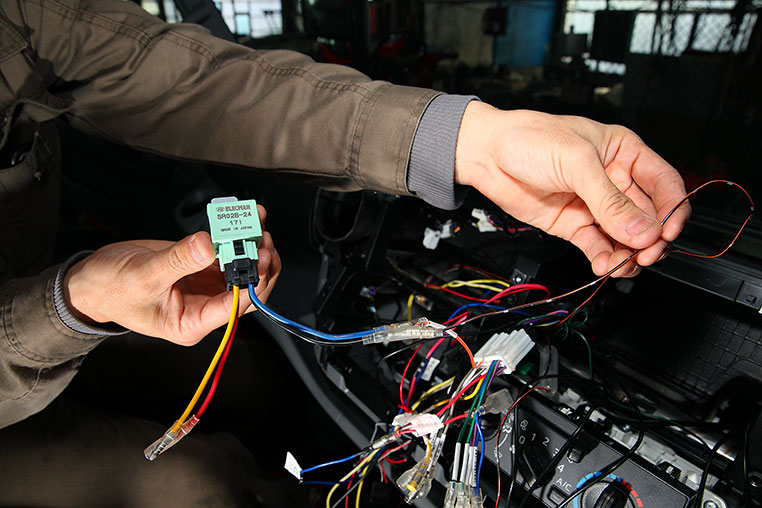

延長コードを作って、黒はボディアース
![エーモンリレーの黒は延長コードをつないでボディアース](../images/recipe-52-17.jpg)

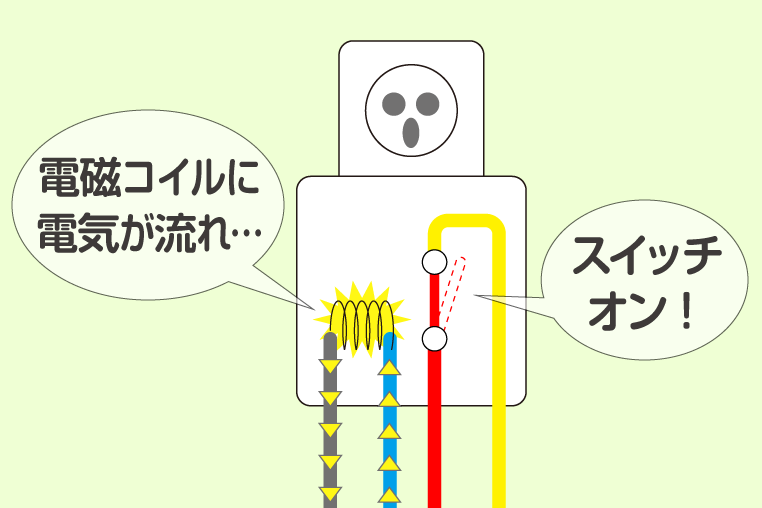

![リレーの青に電気が流れると、リレー内部の赤と黄色がつながることを図解](../images/recipe-52-18.png)
✔ エーモン4極リレーの赤と黄色は、どっちを入力・出力として使ってもいいので、赤につないでもOK。
![デコデコから出力された12V常時電源をリレーにつないだ](../images/recipe-52-19.jpg)
✔ ここでは常時電源線の分岐に、ギボシ端子ダブルを使用したが、分岐方法は人それぞれ。そのあたりは「配線を分岐する方法はいろいろあるけれど、どれが良い?」参照。
![リレーを使って常時電源をイルミ電源に変換するための配線図](../images/recipe-52-20.png)
デコデコで12Vに変換した常時電源やACC電源をナビにつなぐ
-

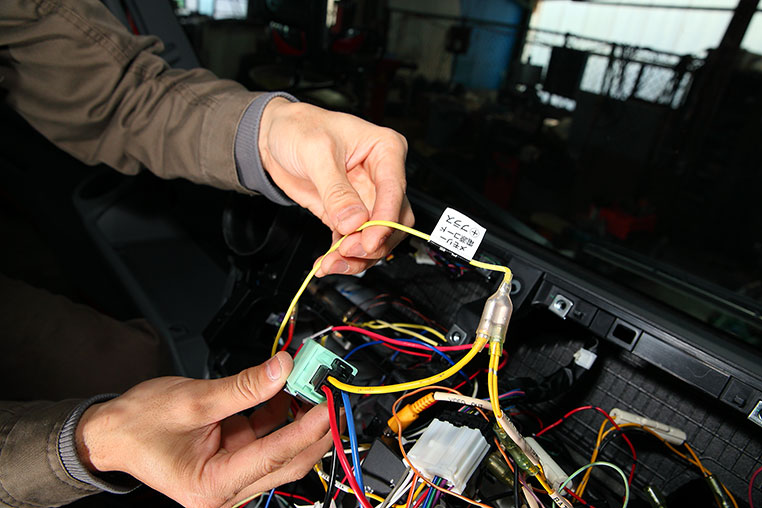

ここまでくれば、あとはカンタン。リレーの手前で分岐させた12Vの常時電源のいっぽうは、12Vナビの常時電源につなぎます。
-

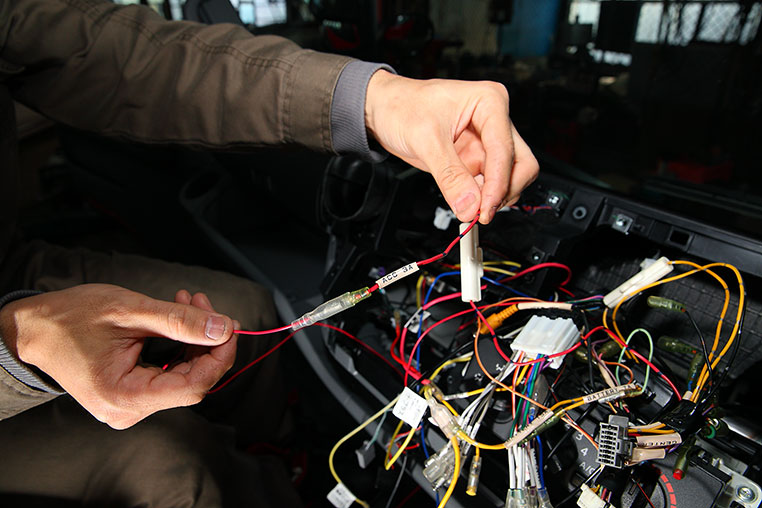

そして、デコデコから来た12VのACC電源を、12VナビのACC電源につなぐ。
-
あとはスピーカー線をつないだりといった、ナビの通常の接続を行います。
-

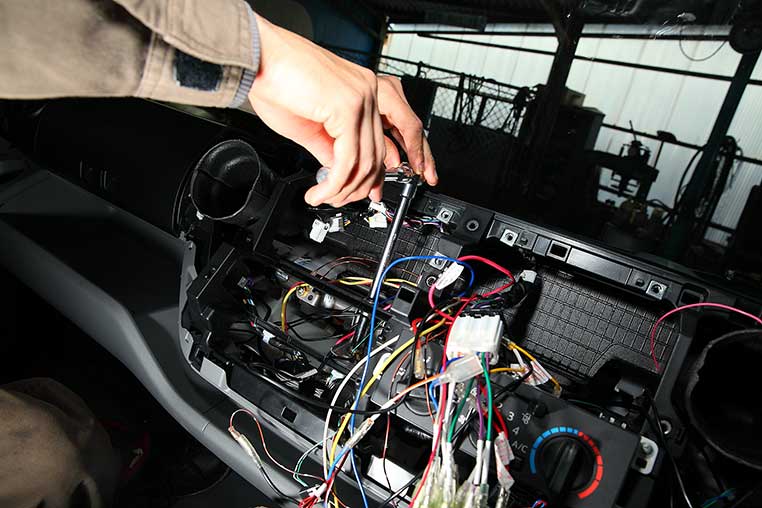

あと、そもそも話として、デコデコのアースを取ることは忘れないように。
-
今回のやり方で、本当に12Vナビがトラック(24V車)で動作するのか……
-
実際にナビにつなぐ前に、テスターで電源線が12Vに変換されているかを確認しましょうね。
-

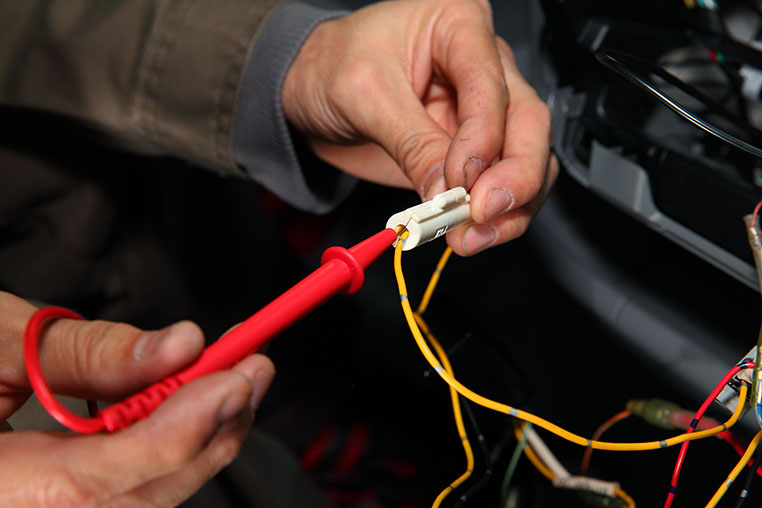

テスターの黒棒をアースして、赤棒で常時電源線のヒューズに差してみると……
-
この確認をしないでいきなり12Vナビにつなぐのは、ナビが壊れる可能性があるので注意しましょう。
-
……というわけで、無事に12Vナビが起動!
-
宮﨑研究員の誠実な仕事ぶりには、安心感があります♪ 24Vの悩みがある人に、特にオススメ。
![デコデコの12V常時電源出力を、12ナビの常時電源につなぐ](../images/recipe-52-21.jpg)
![デコデコの12V ACC電源出力を、12ナビのACC電源につなぐ](../images/recipe-52-22.jpg)

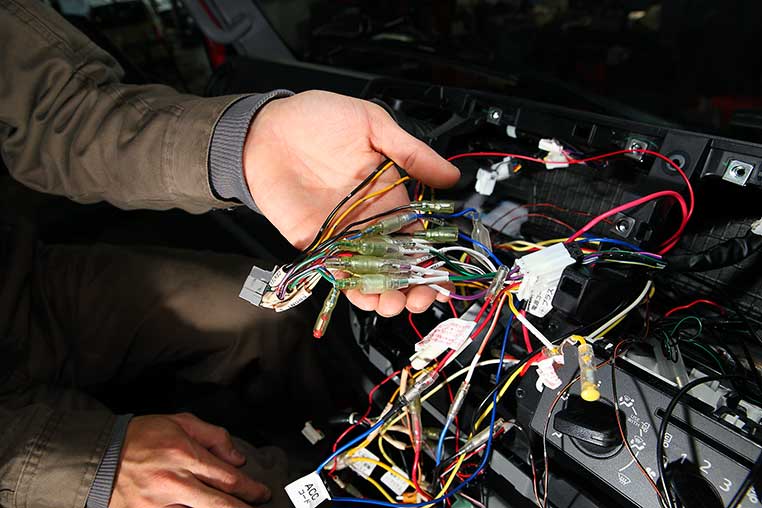

![変換ハーネスとナビ側の配線を接続したところ](../images/recipe-52-23.jpg)
![デコデコ本体のボディアース接続](../images/recipe-52-24.jpg)

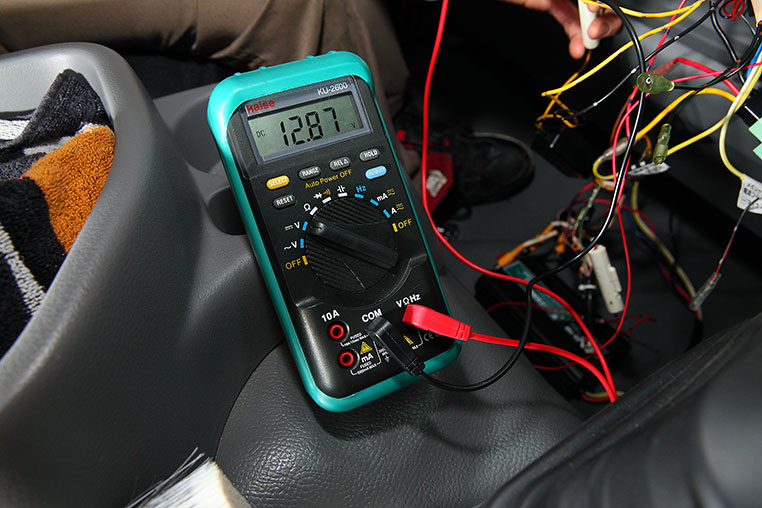

![テスターで12V常時電源線の電圧を測定する](../images/recipe-52-25.jpg)
12Vになっている!
![24Vの電源が12Vに変換(変圧)されていることを確認](../images/recipe-52-26.jpg)
![24Vトラックに、12V仕様のカーナビが取り付けできた](../images/recipe-52-27.jpg)
