キーレス後付け完全ガイド(第3回)
キーレス取り付け方法/ウインカー線の取り方
この記事は「キーレスの取り付け方法(前編)」の続きです
![イルミ](../images/illumi-05.png)
![キーレスを後付けしたハイエース](../images/recipe-15-26.jpg)
ウインカー線はどこから取る?
-
ウインカー線を取り出します。いろいろな車種で汎用的に取れる場所としては「メーター裏」などが狙い目です。
●アドバイザー:CEP 岡本研究員
-
今回の取り付けモデル車はハイエースですが、他車種でもこの方法が使える?
●レポーター:イルミちゃん
-
ハイ。
ほとんど車種がメーター裏から取り出せます。 -
それは良かった。
-
というわけで、まずはメーター周りをバラします。
-
左右からカブっているパネルがフリーになったので、メーター周りのパネルが外せます。
-
周囲のパネルをバラすと、メーター自体を固定しているネジが見えます。ハイエースは下側に2つありました。
-
上側にはネジはなく、ツメでハメ込まれているパターンですね。
-
メーターに配線がつながったままの状態で、裏から検電テスターをあてて調べます。配線を外してしまうと、ウインカーが点滅しない車種があるので。
-
ウインカー線は、正確にいうと「右ウインカー線」と「左ウインカー線」の2本ありまして、その両方を取ります。
-
ここではウインカーを作動させながら、検電テスターを当てています。
-
今回のハイエースだと、上写真の赤線が右ウインカー、青線が左ウインカーの線でした。
-
判別ができたので、エレクトロタップでユニット側の配線をつなぎました。
-
ウインカー線が取り出せたら、ダッシュボード内を通過させつつ足元へ引き出しておきます。

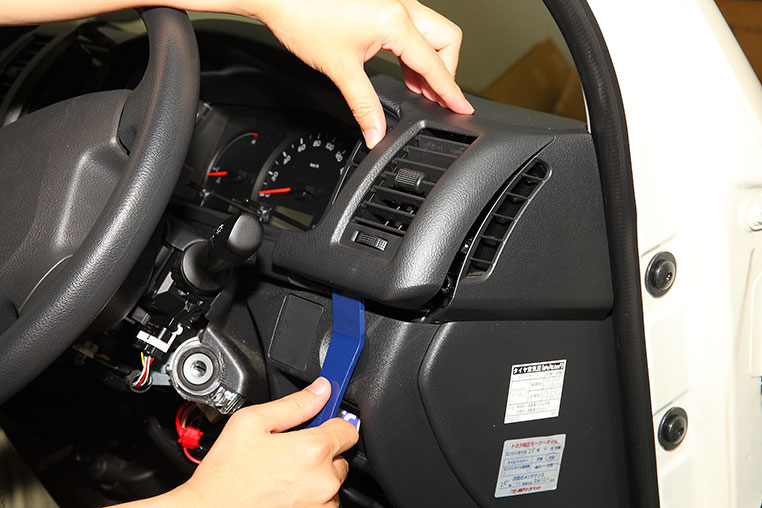

メーター右横のパネルを外す
![メーター右横のパネルを外す](../images/recipe-15-11.jpg)

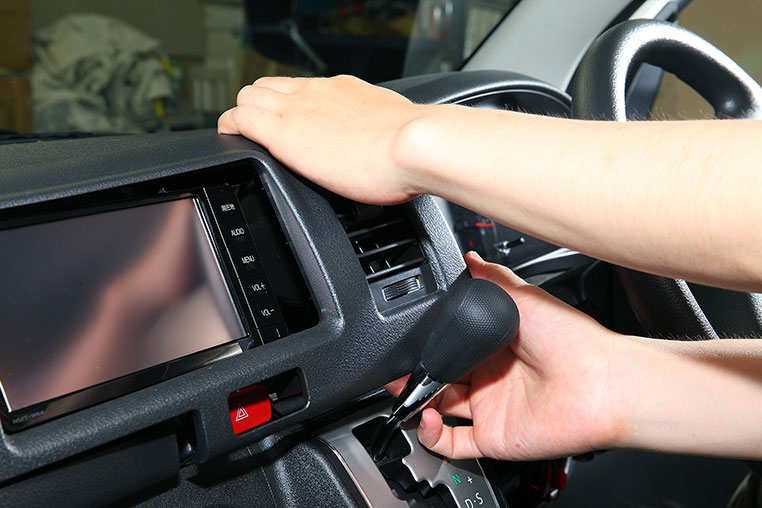

反対側は浮かせるだけでOK
![メーター左横のパネルを浮かせる](../images/recipe-15-12.jpg)

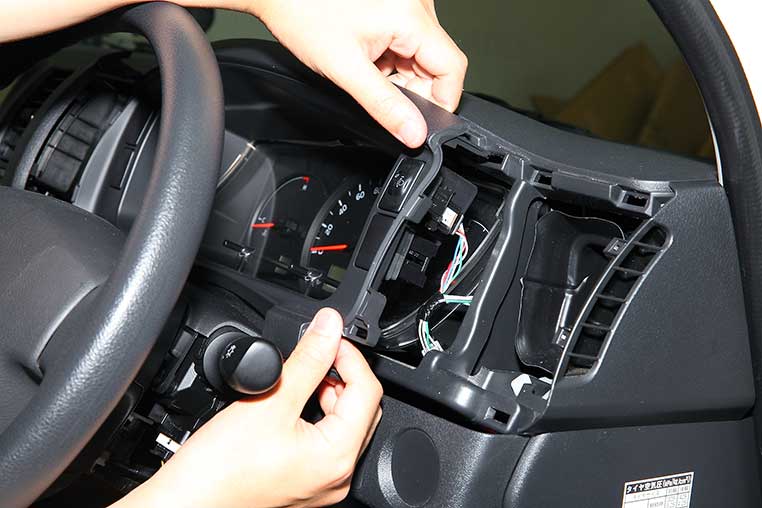

メーター周りのパネルが取れた
![メーター周りのパネルが外しているところ](../images/recipe-15-13.jpg)

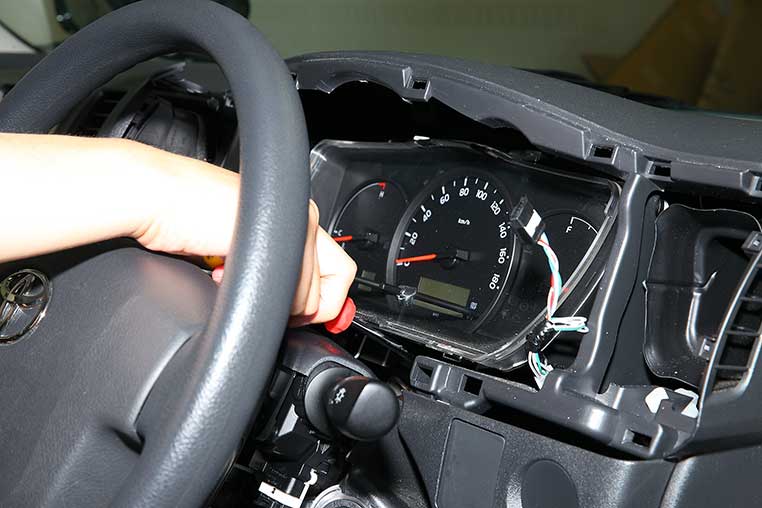

メーターを固定しているネジを外す
![メーターの固定ネジ](../images/recipe-15-14.jpg)
下側を先に抜き出すようにして、メーター本体を外す
![メーターを外している途中](../images/recipe-15-15.jpg)
裏の配線に検電テスターを当てる
![メーター裏の配線に検電テスターを当てる場面](../images/recipe-15-16.jpg)

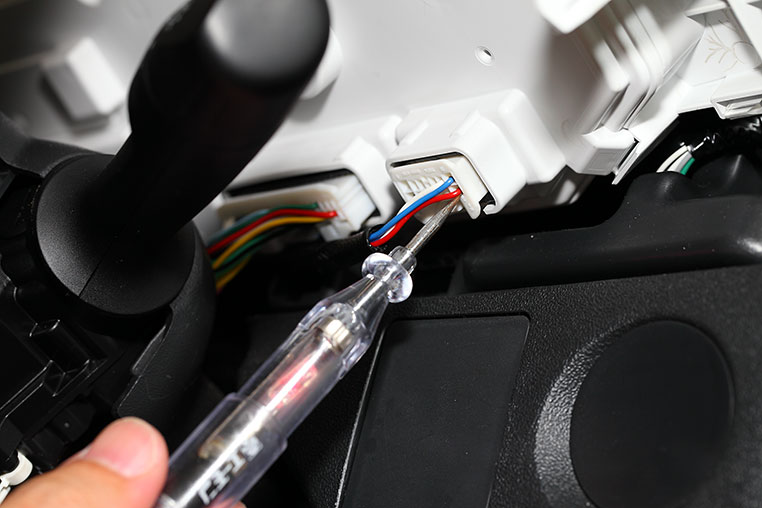

ウインカーに連動してテスターが反応する線を探す
![ウインカー線を検電テスターで発見したところ](../images/recipe-15-17.jpg)
左右分のウインカー線を分岐で取り出す
![ウインカー線を取り出した](../images/recipe-15-18.jpg)

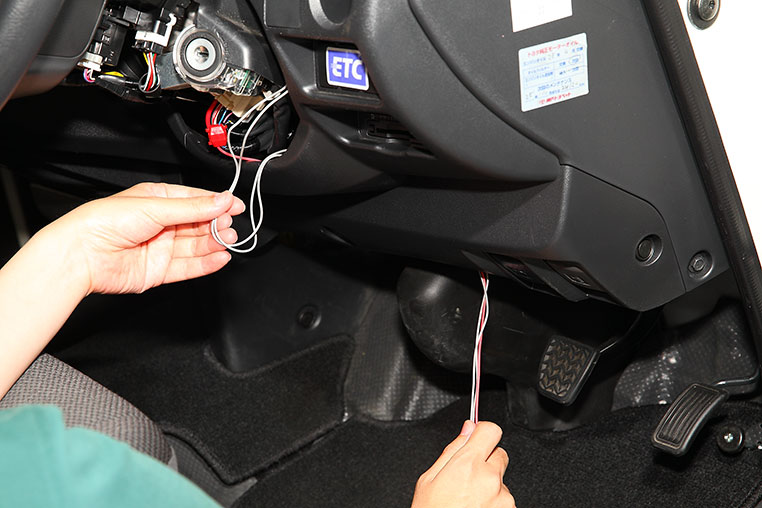

最初に取り出した電源もいっしょに下へ送る
![ダッシュボード裏に配線を通す](../images/recipe-15-19.jpg)
ちなみにウインカー線は、メーター裏からしか取れないわけではありません
![岡本](../images/okamoto-01.png)
![](../images/illumi-i-02.png)
取り出し方は車種による。コムエンタープライズの取り付け情報ページをチェック!
