車を便利にする電装DIY
2台のスマホを同時に充電！
2ポートのUSB電源ポートを取り付ける方法（後編）
配線を通すために先に少しだけ内張りパネルをバラします
キックパネルを外す
クワ型端子のほうはアースに接続しますが、アースポイントはキックパネルの中などで探せることが多いです。プリウスは先にステップパネルを引っ張って外します。

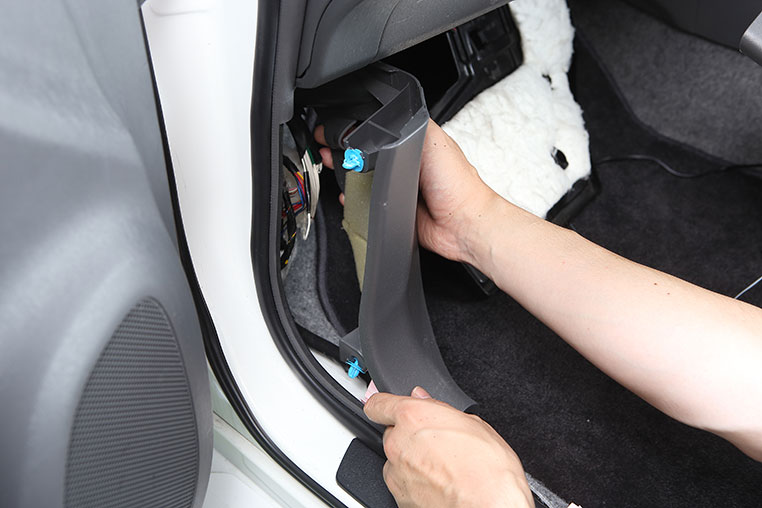

次はキックパネルを外します。ピンのハメコミになっているだけなので、手で引っ張って外せます。
配線をセンターから助手席側へ通す

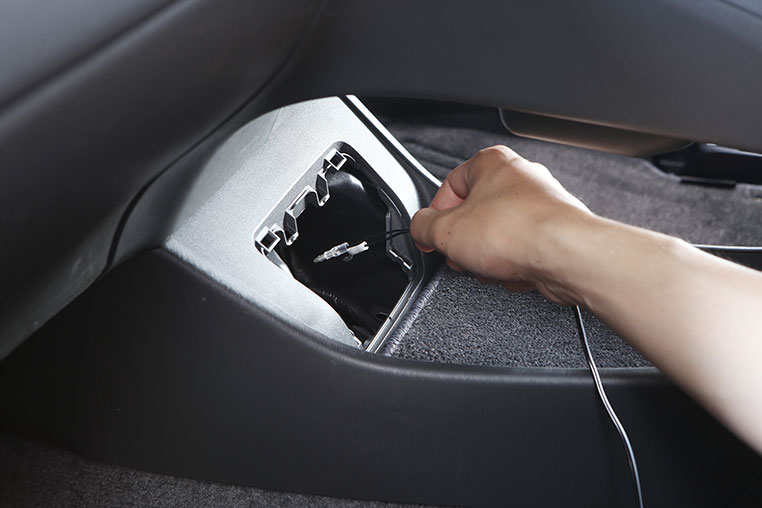

小物入れの穴を通した配線コードは、そのまま小物入れを外した穴から奥に入れて、センターコンソール裏側を通していきます。

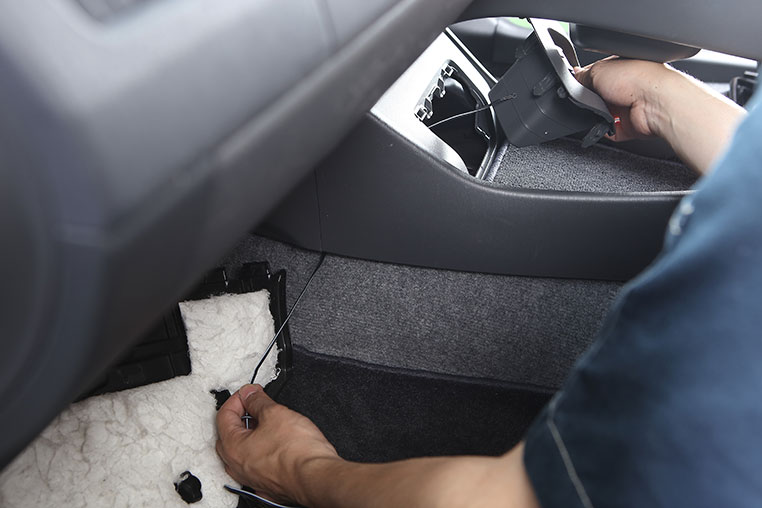

今回のプリウスは電源を助手席側で取っているので、配線コードを助手席側足元へと送ります。
こうやって裏側を通すことで配線コードを隠し、見た目キレイに仕上げていくんですね
クワ型端子をアースに接続する
マイナス線は車体金属部のネジに共締めします。キックパネル裏には車体金属につながるネジがあることが多いので、そこをアースポイントとして利用できます。

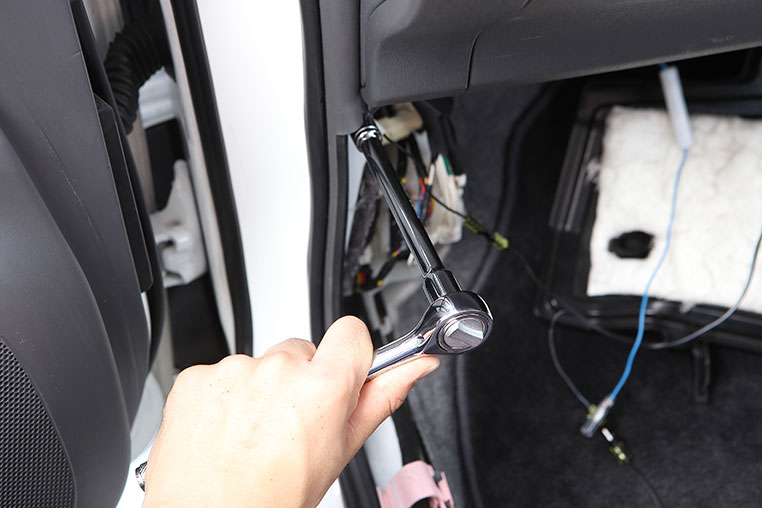

純正のネジをいったんゆるめ、クワ型端子をすべりこませて締め直します。内装のネジは10ミリまたは8ミリが定番。ソケットレンチなどを使いましょう。
