ルームランプDIYの疑問

---

ルームランプのドア連動、強制オン、強制オフスイッチを、後付けLEDで使いたい

LEDダウンライトをドア連動で付けたい。さらに現在付いているルームランプのスイッチでオンオフさせたいという読者からの質問。スイッチを後付けするのではなく、純正スイッチを使う配線方法は「なるほど！それはやりたい」と思う人が多そう。

■ 質問

---

3Wダウンライト6個をドア連動、強制ON、強制OFF（※つまりルームランプと同じ動き）で使えるようにしたいのですが、車両ルームランプのスイッチで行う方法を教えて頂けませんか？

DIYラボの過去記事のON/OFF/ONスイッチを使う方法も考えましたが、天井付近にスイッチが欲しいもので……ルームランプ本体のスイッチを活用したいのです。この場合、ムーブランプ本体中央の両口金から電源を取る配線でよろしいのでしょうか？ 容量等の不安も残ります。

質問者╱マチャさん

•

  一般的に言うところのルームランプ連動は、ドア開閉に連動させるのを目的に、ルームランプのマイナスコントールを使いますが……

  ●レポーター：イルミちゃん



✔ 普通のルームランプ連動なら「マイナスコントロール線の探し方」参照。

>>>リンク先で詳しく読む。

•

  しかし、単にルームランプのマイナスコントロール線を捕まえるだけでは、ルームランプ本体のスイッチ（強制オンと強制オフ）は使えませんよね？

•

  そうですね。

  ●アドバイザー：CEP 服部研究員

•

  ……ということで、この質問自体が私にとっては目からウロコでしたが、これは可能なのでしょうか？

•

  電気的には可能ですよ。

•

  ホホウ。

•

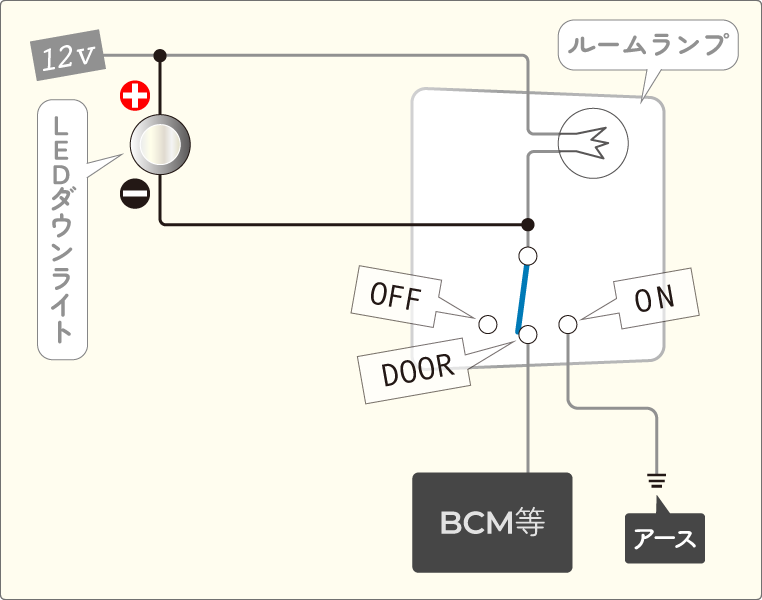

  ルームランプのスイッチを利用して後付けのLEDを制御する場合、下の図のように配線すれば可能です。


•

  LEDの電源は、ルームランプに向かうプラス線から取っているが……マイナス線はどこにつないでいるのコレ？？？

•

  LEDのマイナス線は、ルームランプのバルブとスイッチの間の線につなぎます。

•

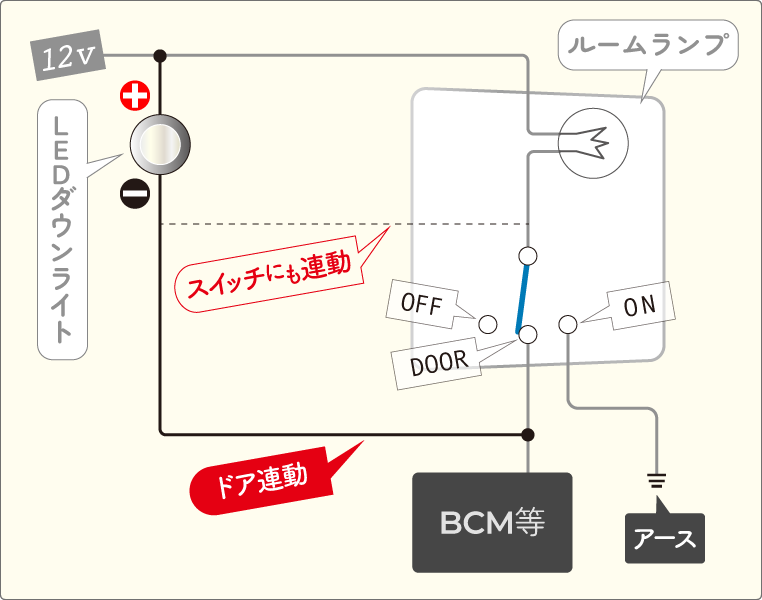

  比較用に載せると、普通のルームランプ連動（ドア連動）はこっちから取りますが……

 >>> スイッチも含めたルームランプ連動と、ドア連動の違い


•

  純正スイッチを使いたい場合は、スイッチより手前に割りこませるんだ。

•

  純正ルームランプと並列につないで、スイッチより手前で合流させれば、純正ルームランプと同じようにスイッチ制御できます。

•

  ナルホドー！ ある意味こちらのほうが完全なるルームランプ連動と言えますね。

•

  ただし、電気的には可能とは言いましたが、普通のドア連動のようにカンタンにはできませんね。

•

  実際にやるときの物理的な話をすれば、ルームランプ内部の線や端子、または基板上のパターンに配線しなければいけません。

•

  ムムム……。ルームランプの外側の配線を捕まえるだけの話とはワケが違う。

•

  しかし、質問者の方の場合「ムーブランプ本体中央の両口金から電源を取る配線」と書かれていますので、ハンダ付け等で配線を出そうとされているのかもしれませんね。それでしたら可能です。

•

  そうか。マチャさんが書いていたルームランプの両口金から電源を取れば、さっきの配線図の通りになる。

•

  そうですね。しかし、ぐれぐれもショートにはご注意ください。

•

  確かに……。取り出した線同士を接触させたら即ショートだ。

•

  そういうことです。

•

  それから容量の心配もあるようですが、この点はどうでしょうか？

•

  容量的には3W×3個で0.75アンペアですので、（計算上は）問題ないかと思います。

•

  ようするに現時点でマチャさんが考えている通りにやって、ほぼほぼ問題なさそうってことですね。

•

  ちなみに、今回の回路図で示した線が純正の状態でルームランプの外に出ている車両もあります（※20系ウィッシュなど）

•

  え？　……ルームランプとスイッチの間の線が、本体の外にあるってヘンじゃない？？？

•

  この線が外に出ている理由は、後部にあるルームランプを、フロントのルームランプスイッチで操作できるようにする目的のためです。

•

  ああ、そういうことか。

•

  このタイプでしたら、ルームランプの外の配線を使って比較的簡単に実現可能です。車種はかなり限られますが。

•

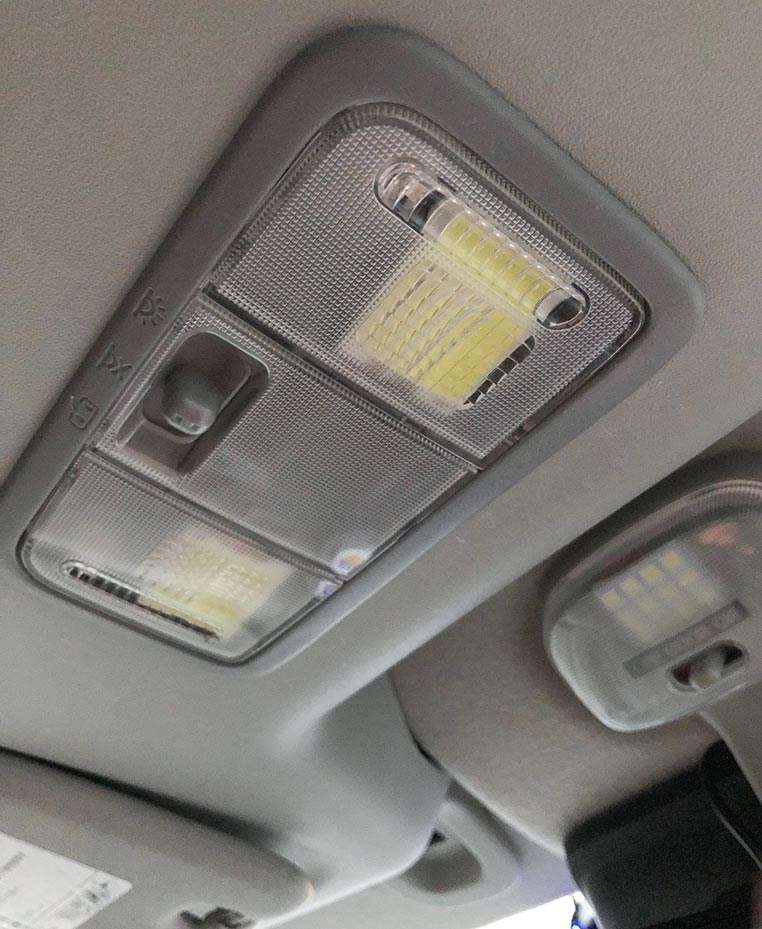

  ちなみにマチャさんの車種はスズキエブリィバンなのですが……配線を分岐してダイハツムーブのルームランプを流用し、オーバーヘッドコンソールに加工取り付けしているという……ちょっと複雑な事情があります。


•

  LEDダウンライトは、後付けしたムーヴのルームランプのスイッチを使いたいそうで。

•

  なるほど。ムーヴとエブリィのどちらのルームランプを使うにせよ、やり方は同じですね。

•

  つまり、現状でマチャさんが考えている配線方法でできるんですね〜。ショートは要注意と、何度も言いますけども。
