イカリングをきれいに取り付ける方法【前編〜サイズの決め方】

1
→

イカリングをキレイに取り付ける際、重要なのが「サイズ」。人気が高いだけにイカリングのサイズラインナップは非常に充実しているといえるが、どこをどう測ってピッタリサイズを見つけるのか？実際にヘッドライトに当てながら検証してみた。

イカリングのサイズラインナップ

きれいにイカリングを取り付けるためには、まずは愛車のヘッドライトに合ったサイズのイカリングを選ぶのがポイント。

●アドバイザー：イルミスタ・野本研究員
イカリングのサイズってそんなに細かくあるものなんですか？

●レポーター：イルミちゃん
特にCCFL管イカリングは、かなり細かいサイズラインナップが用意されています。最近はCOBイカリング（面発光LED）でも必要十分揃っていますけど。

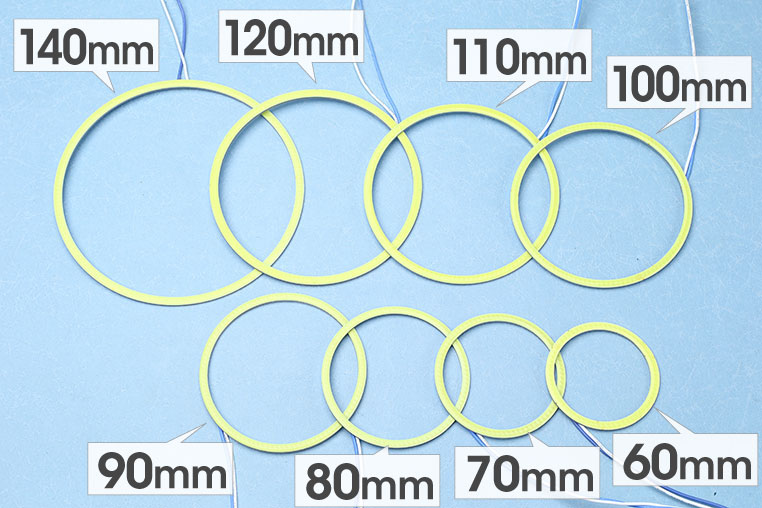

COBイカリングのサイズラインナップ

LED通販エルパラで購入可能なCOBイカリング。

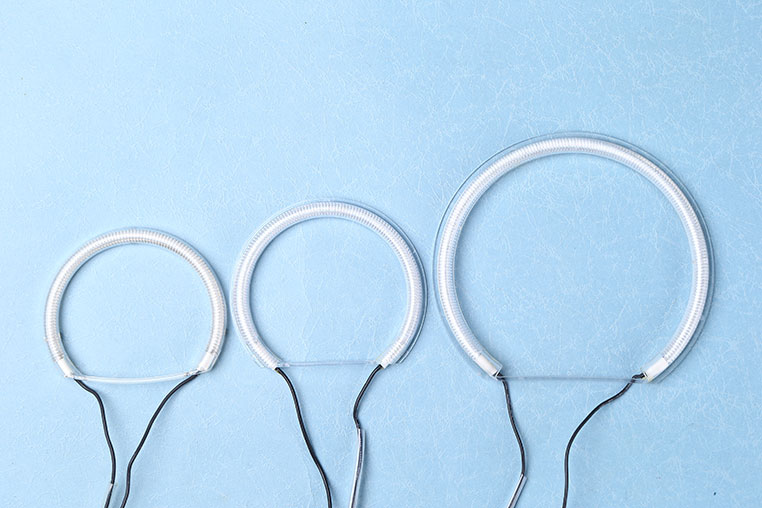

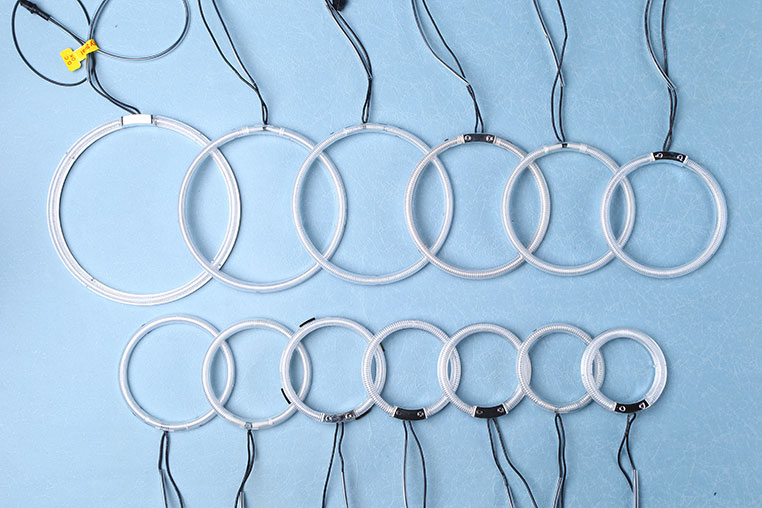

CCFLイカリングのサイズラインナップ

CCFL専門店CCFLパラダイスで購入可能なレーシングダッシュ製CCFLイカリング。

ちなみにインナー形状によっては、真円のイカリングが付かない車種も多いですよね。そういう場合はC型のイカリングを使います。

C型のCCFLリングも充実

CCFL専門店CCFLパラダイスで購入可能なレーシングダッシュ製CCFLイカリング・エンジェルアイ╱C型。サイズは16種類もある。

イカリングってこんなにいっぱい種類があるんだ！てゆーか、こんなに必要あるんですかね？（汗）
使うサイズは車種によってバラバラなんですよ。
140ミリとか、こんな大きいの使うことも実際にあるんですか？
使いますヨ。たとえば30セルシオ後期プロジェクター。外側が大きくなっているんですが、そこに合わせて付ける例などが140ミリの定番です。
へぇ〜。でもこんなにあると、どれを選んでいいか迷いそうだなぁ。
いえいえ。イカリングのサイズは自分の車のヘッドライトインナーに合わせて選ぶので、迷うことはないです。
それもそうか。
順番としてはまずヘッドライトを殻割り（分解）して、インナーの取り付け箇所を実測で測ってからイカリングサイズを決めればいいのです。
なるほど。ということはイカリング購入より殻割りが先ですね。

イカリングを買う前に殻割りする

殻割りについては「ヘッドライトを殻割り（カラわり）する前に知っておくべきこと」などを参照してくださいね

イルミ

取り付けるイカリングのサイズを決める

今回の例はN-BOXのヘッドライト

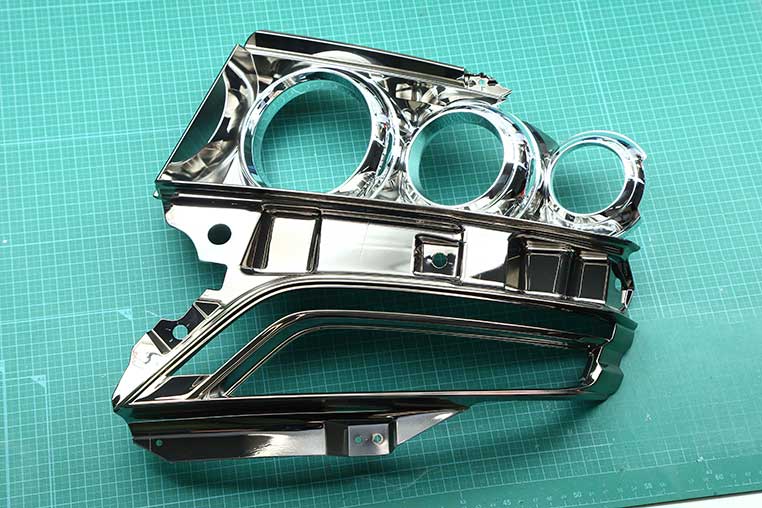

次にイカリングを付けたいインナーの穴の径を測ります。
インナーを傷付けないように注意しながら、定規で測ればいいわけですね。

測るのは、厳密にはドコからドコですか？内径？

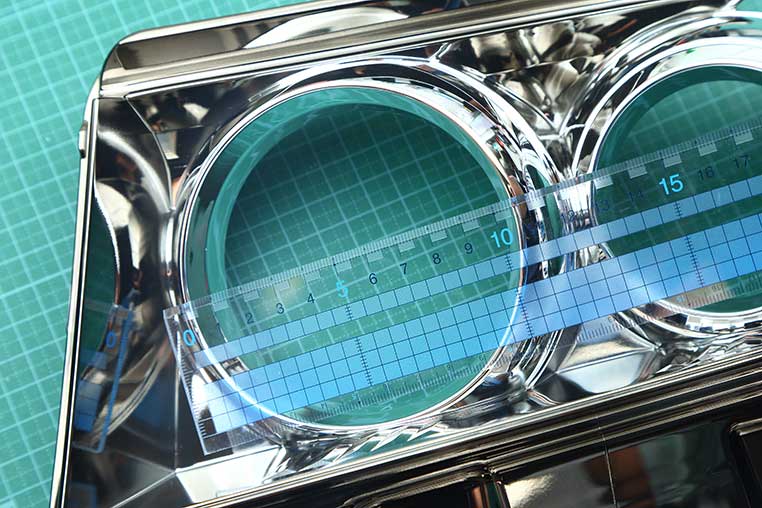

今回は内径・外径というよりも、頂点から頂点で測っています。すると105ミリ位でした。
105ミリのCOBイカリングはないですねー。
こんな場合は少し大きめの110ミリサイズか、少し小さめの100ミリサイズのどちらかで合わせるわけですが、今回のインナー形状だと下側に余裕がないです。
ホントだ。下側はすぐにインナーの壁ですね。
この状況で大きめに転ぶと、下に当たってしまうので全体的に上にズレてしまいます。

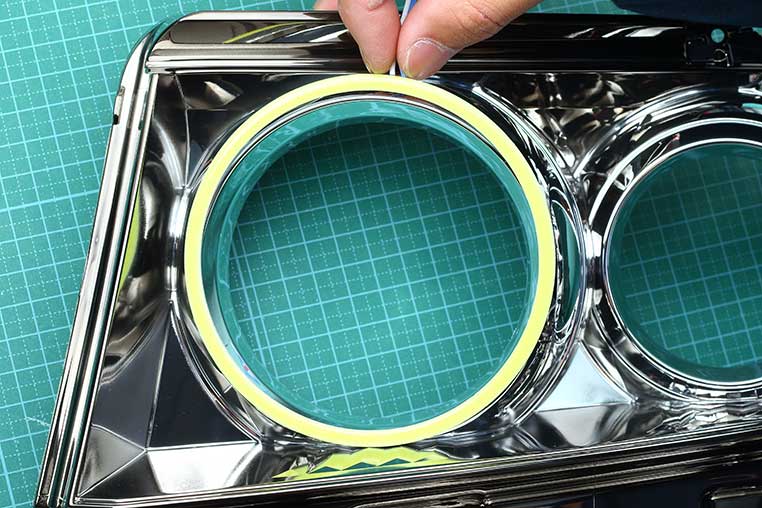

110ミリイカリングだとこうなる

ムムム。明らかに上にズレた感じになってしまいますね。
こういう場合は小さめに転んで、100ミリのイカリングを使ったほうがいいですね。

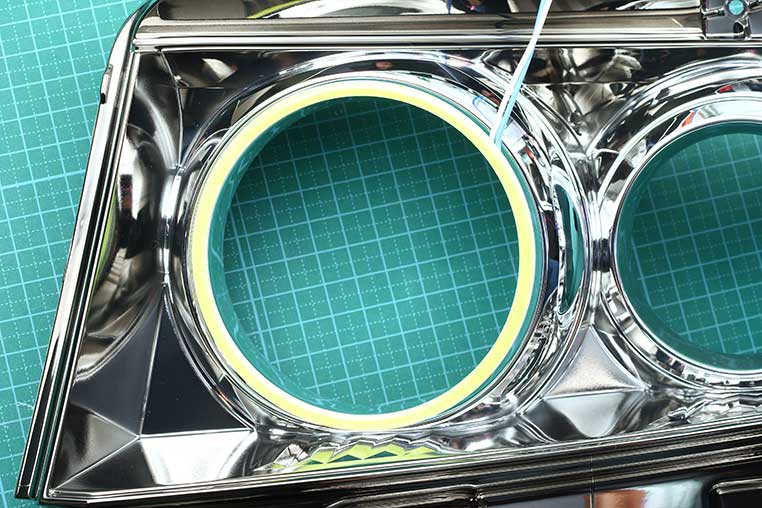

100ミリイカリングだとこうなる

インナーの穴の径は105ミリだったので、100ミリイカリングは少し小さいのですが、このほうが中心がズレずにきれいな印象で取り付け可能です。
これならスッポリですね。でも今度は逆に隙間ができそうな気がしますが…
いいえ。今回はCOBイカリングの専用カバーを使うので、これ位でちょうどいいです。カバーのほうが少し大きいので。

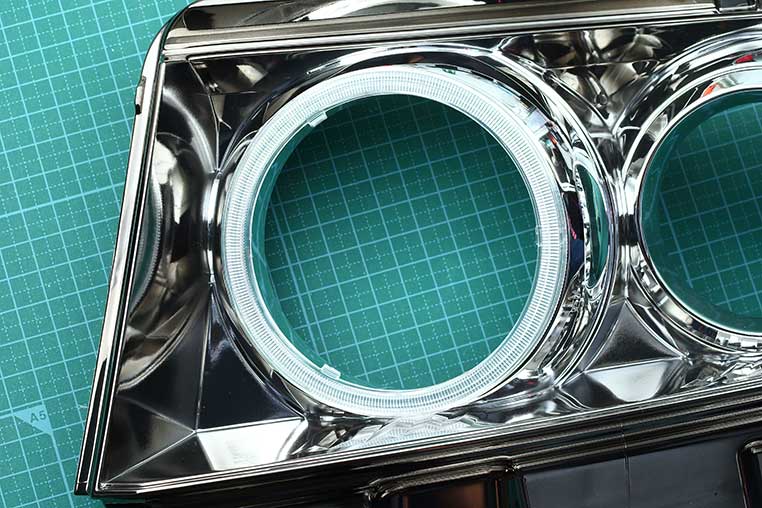

カバーを付けるとドンピシャ

おお〜！インナー無加工にもかかわらずピッタリの印象ですね。
COBイカリングの場合は、専用のカバーを使ったほうが固定もやりやすくなります。見た目にも黄色い基板が隠れるのでオススメ。

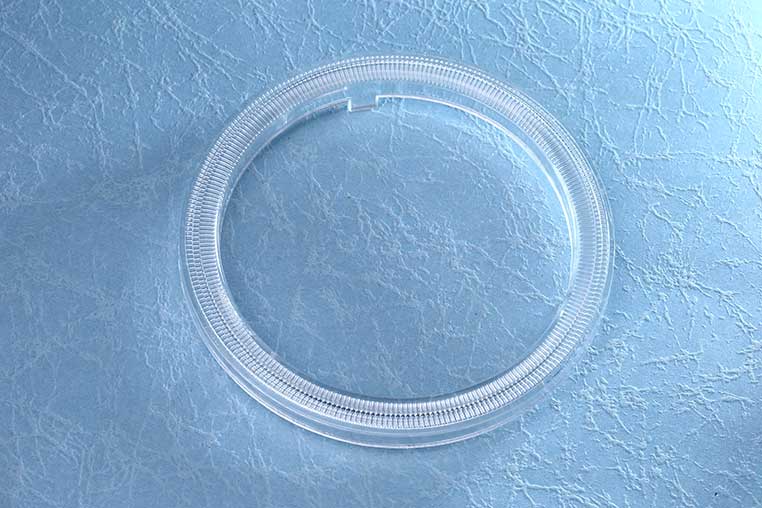

COBイカリング専用のPCカバー

このPCカバーも、COBイカリングのサイズラインナップに合わせて全種類用意されていますよ。
製品サイズがバッチリ揃っているから、どんなヘッドライトのインナー形状でも合う付け方を探せるんですねー。

小さい穴の方は、70ミリでドンピシャ

穴の径（小）は75ミリだったが、ココも小さいほうに転んで70ミリサイズを付けた。

ところでN-BOXって、3連になっているから穴がもう1個ありますよ？ココにも付けましょう！
それが…N-BOXの場合、一番外側はライトのレンズとのクリアランスがない。そこに付けるのは無理があります。
そっかー。レンズとの距離の問題もあるんですね。
そうなんです。PCカバーを付けると、その厚みもあるので特に注意。インナーを削り込む加工などまでするなら、話は別ですが。
なるほど。今回はPCカバーを使いたいので、2連イカリングで話を進めましょう。

この記事は「イカリングをきれいに取り付ける方法　後編〜固定方法」へとつづきます。
