バッテリーメンテナンスの知識

---

バッテリー交換時にショートさせる原因と、その防止策

バッテリー交換時に、注意するべきはショート。なおバッテリー周りの配線作業をする時でも、ショートの恐れはある。なぜバッテリーをいじる際に、ショートが起こりやすいのか。理由がわかれば、防止もできる。

•

  エーモン製品を使った〈バッテリーメンテナンスガイド〉4日目です。

  ●レポーター：イルミちゃん

  1日目	バッテリー交換時のメモリーバックアップとは？
  2日目	バッテリーターミナルとは？ 交換する目的はなに？
  3日目	バッテリーフレーム（ステー）の交換・取り付け時の注意点

•

  今日はバッテリー交換時の、ショート対策についてお話しておきましょう。

  ●アドバイザー：エーモン 中塚研究員

•

  電気のショートについては、こちらの記事（↓）で中塚研究員に教わりましたね〜。



✔「電気のショートとは何か？ 車いじりで起こる原因と対策」参照。

>>>リンク先で詳しく読む。

•

  ショートさせる場面はいろいろありますが、バッテリー交換時……あるいは交換まではしなくても、バッテリー周りでの配線作業時は注意が必要です。

•

  ……ナゼでしょうか？

•

  ショートとは、プラスとマイナスを直接つなげてしまうことによって起こる、という話を以前にしましたよね。

•

  その場合は、抵抗（電装品）がないから過電流が流れてしまうっていう。

•

  そうです。金属製の工具は電気を通しますから、スパナやメガネレンチが、バッテリーのプラスとマイナスに同時に接触したら……


•

  これは、非常に分かりやすいショートですね。

•

  そうなんです。

•

  上のようなマネを、わざわざする人はいないと思いますが……

•

  しかし、バッテリー交換時はウッカリこれが起こりうる。例えばバッテリー交換などでマイナスターミナルのネジをゆるめているとき……


•

  レンチの反対側がプラスターミナルに接触したら、即ショートが起こります。

•

  フムフム。

•

  まあ、レンチを回す方向にプラスターミナルがなければ接触の心配はないのですが……

•

  それは、バッテリー（ターミナルの向き）によりますね。

•

  いっぽう、マイナスターミナルがつながっている状態で、プラスターミナルのネジに工具をかけたら、その工具が車体金属に触れただけでも即ショートです。


•

  車体金属＝マイナス線と同様なので、プラスターミナルに工具をかけているときは、なお危険なのか。

•

  これを防ぐために、バッテリーを外すときはマイナスターミナルから先に外すということが重要なのです。

•

  その順番にはちゃんと意味があるんですね。

•

  そうです。

•

  テキトウにやってショートしたら「バチッ」ってなりますよ〜。

•

  そんなものでは済まないかも知れません。

•

  ……どうなるの？

•

  過電流が流れて、一瞬で工具が異常発熱します。ヤケドするかも知れないし、危ないです……。

•

  う〜ん……バッテリー交換をDIYでするのは、止めておきましょう。

•

  いやいや、そうじゃなくて、ショート対策を万全にしておきましょう、というのが今回のお話です。

•

  対策って？

•

  前々回、エーモンのバッテリーターミナルを紹介しましたよね。



✔ 「バッテリーターミナルとは？ 交換する目的はなに？」参照。

•

  実はバッテリーターミナルだけでなく、その上にかぶせるターミナルカバー（↓）も出したんですよ。


•

  純正でも、赤いカバーがプラスターミナル側にだけ付いていたりしますが……

•

  エーモンのターミナルカバーは、赤と黒がセットになっているので、プラスターミナルとマイナスターミナルの両方をカバー（絶縁）できます。

•

  それならどっち側のターミナルをいじっていても、反対側との接触を気にしなくてすむ。

•

  ただし、マイナスをつなげたまま、プラスターミナルのネジをゆるめて、車体金属と接触するショートは防げないですけど。

•

  そこは、必ず先にバッテリーのマイナスを外す……ということを徹底しましょう。

バッテリー交換はマイナスから先に外す




予備解説

外すときはマイナスが先。
付けるときはプラスが先。
……という順番だけ丸暗記すると「付ける時は、どっちが先だっけ？」なんてことになりかねない。暗記より意味を理解しよう。

---

ようするに、「バッテリーのプラスを触るときは、マイナスが外れている」ということが重要なのだ。

•

  なお、ターミナルカバーを両方の端子に取り付ける目的は、ショート防止だけでなく、ターミナルの腐食を防止する意味もあります。

•

  そういえば、ターミナルは錆びたり腐食したりしやすいという話でしたね。

•

  バッテリーターミナルを新品に交換した際に、セットで付けておくと良いですね。

•

  ナルホド。

•

  ターミナルには形状の種類があることは解説しましたが……



✔ バッテリーターミナルの種類は、「バッテリーターミナルとは？ 交換する目的はなに？」参照。

•

  ターミナルカバーも、バッテリーターミナルの形状に合わせて選べるよう、2種類あります。

•

  フムフム。

•

  挟み込みタイプや、ボルトタイプのバッテリーターミナル用のカバーがコレ（↓）



Amazonでも販売されているエーモン ターミナルカバー（8857）

•

  いっぽう、蝶ねじタイプのターミナルなどはボコっと出っ張るので、こちらのターミナルカバーを使います（↓）



詳細はAmazonのエーモン ターミナルカバー（8858）

•

  バッテリーターミナル交換時のショートを防ぐ、という意味ではそもそも絶縁された工具を使う手もあります。

•

  つまり、電気が流れない工具？

•

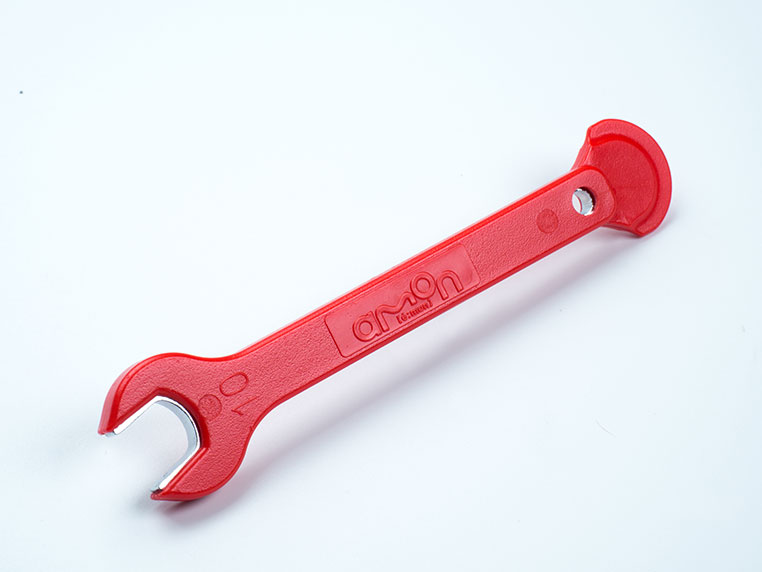

  そうですね。エーモンの「ショート防止2Wayレンチ」はまさにバッテリー交換用の工具です。



詳細はAmazonのエーモン ショート防止2Wayレンチ（8863）

•

  樹脂コーティングがしてあるので、仮にプラスとマイナスのターミナルに同時接触しても、ショートしません。

•

  こういう工具を使えば、どう接触してもバッテリー交換時のショートは防げますね。
