エアサスのエア漏れの話╱後編。ここではエア漏れの犯人捜しの一環として、フィッティングに注目する。一見地味なパーツだが、要注意パーツでもあるのだ。だからこそACCはこだわっている。

•

  前編に続きまして、エアサスのエア漏れの話題。

  ●レポーター：イルミちゃん

•

  今日は重要なパーツ、フィッティングについてお話しておこうと思います。

  ●アドバイザー：ACC タイソン研究員

•

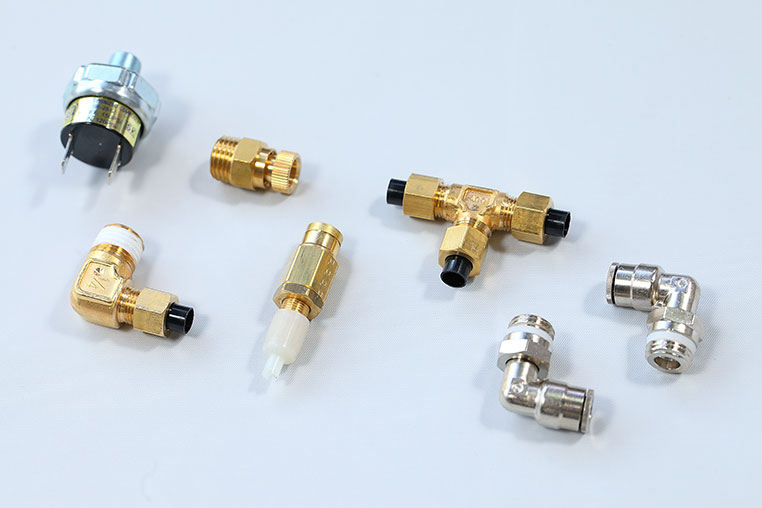

  フィッティング……というのは、こういう部品のことですよ（↓）


•

  しかしエアサスの重要部品というと、エアバッグとかタンクとかコンプレッサーという感じですが……フィッティングって、今日のテーマ、地味すぎない？

•

  確かにハデさはないですが、意外と重要なのがフィッティングなのです。

•

  では、改めてフッティングとは何か？

•

  エアサスにおけるフィッティングは、ホースを介して部品同士をつなぐものですね。

•

  ……ということは、いろいろな場面で出てきますよね。

•

  そうです。
  タンクにつながるところにも……


•

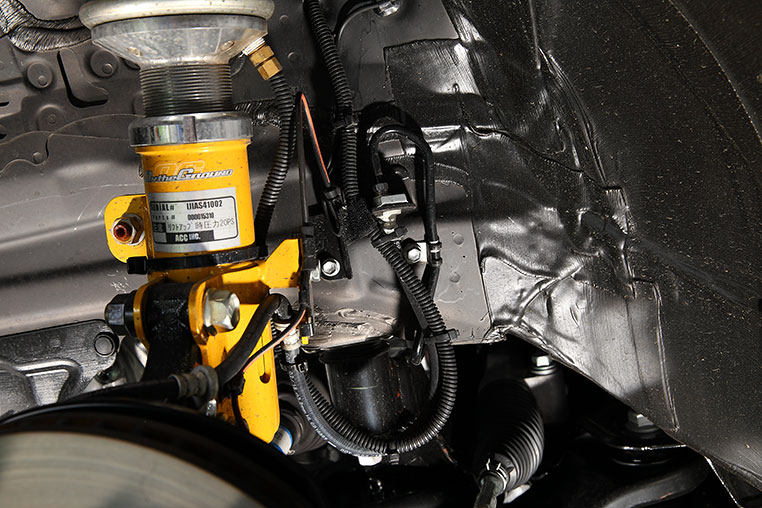

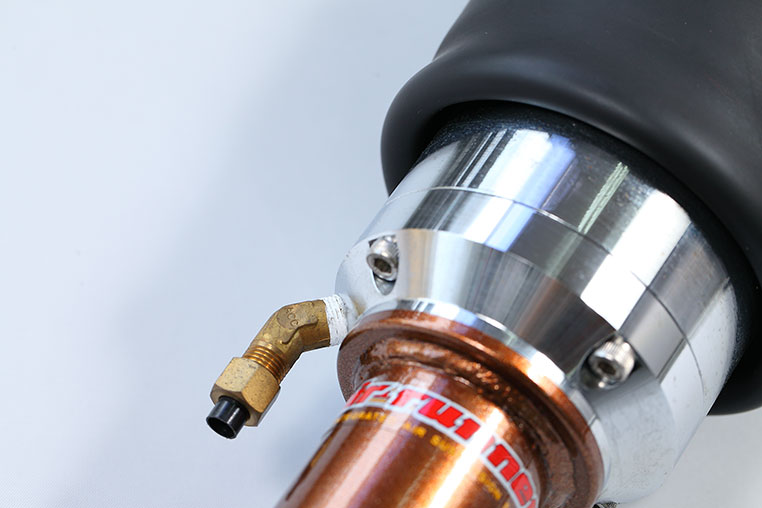

  コンプレッサーにつながるところにも、足回りのストラットにつながる場面でも登場します。


•

  つまりは、配線の端子みたいなものです。

•

  で、このフィッティングの精度自体が悪いと、エア漏れの原因になります。

•

  ウーム。
  考えてみれば、当たり前の理屈ですね。

•

  取り付け時に、接続がきちんとしていなければならないのは当然ですが、それだけではなく、フィッティング自体の精度が悪い可能性だってあるのです。

•

  ようはフィッティングは、エア漏れにおいては筆頭クラスの、要注意パーツ!! もう地味とか、言いません。

•

  エアサスのフィッティングも、いろいろ種類があります。

•

  ネタが地味過ぎて考えたこともありませんが……。言ってしまった。

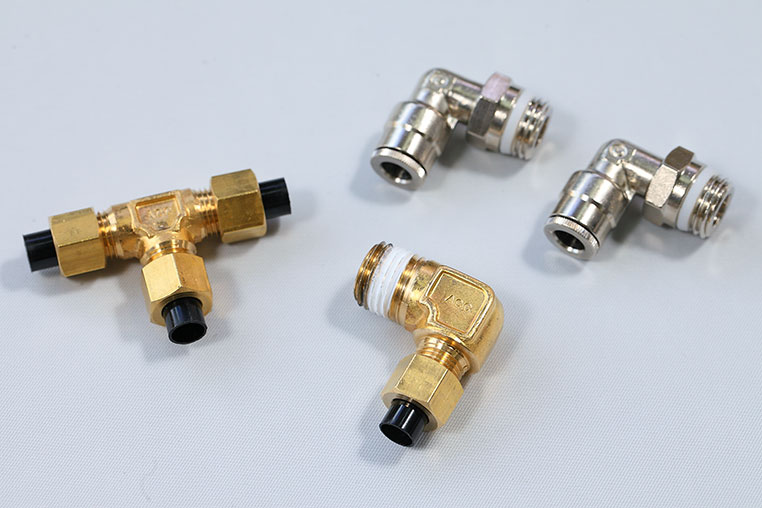

ACCのこだわりとしてはまず、基本はダブルロックタイプのフィッティングを採用しています



•

  ダブルロックって？

•

  ダブルロックはホースを突き刺して、ナットでかしめて留めるタイプです。

•

  それとは、違うタイプもあるんですね。

•

  ハイ。ワンタッチ式もあります。ホースを突き刺すのは同じですが、フィッティングの中にツメがあって、それでひっけて留めるのがワンタッチ式。

•

  ワンタッチと言うからには、カンタン？

•

  そうなんですよ。ワンタッチのほうが付け外しはカンタンなのです。それがメリットではあるんですが……

•

  しかし、デメリットもあると。

•

  ワンタッチ式は抜き差しを繰り返すと、ツメが弱くなったり、中のOリングが痛んできたりするのがデメリット。

•

  付けやすい変わりに、ちゃんと見ていないとエア漏れの要因になってしまう。

•

  ですね。
  あとはホースの曲げの問題があります。

•

  曲げたらダメなの？

•

  いやいや、エアサス取り付け時は、配管の取り回しによっては、当然ながら曲げる場面は出てきますよね。


•

  角度を付けて、曲げながら通していきたいときもある……しかし、さきほどのワンタッチ式は曲げには弱いです。

•

  あー。

•

  このことは取り付ける人間は、絶対覚えておいたほうがいいことなんです。

•

  なるほどね。フィッティング直後のホースをグイグイ曲げないようにしましょう。

•

  ACCは基本ダブルロックタイプを採用しているので、そういう意味では曲げにも強いです。

•

  そんなところにも、設計者のコダワリがあるんですねー。

•

  耐圧性も、ダブルロックのほうが高いんですよ。だから、電磁弁を組んでスピード重視のエアサスとなったら、より違いが重要になってきます。

•

  （地味だけど）大切なフィッティングのお話、でした。

•

  なんにせよ、他のパーツがきちんと付いているのに、フィッティングのせいでエア漏れが起こるというのは、エアサスとしては非常にもったいところです。
