カプラーオンアンプの知識

---

カプラーオンアンプPA2シリーズを取り付けるときの注意点と、裏技

カプラーオンで付けられるアンプ・PA2シリーズ。そのPA2の取り付け経験が豊富なプロショップ〈カーデン〉で聞いた、とあるイレギュラーケースから学べる注意点。注意点であると同時に、うまく応用が効く場合には裏技にもなり得る。

•

  これまでカプラーオンアンプ（PA2シリーズ）をいろいろなパターンで取り付けしてきましたが……

  ●アドバイザー：カーデン 佐伯研究員

カプラーオンアンプ（PA2シリーズ）
PA2T1	トヨタ純正ナビ（10ピン6ピンカプラー）用
PA2T2	ディスプレイオーディオ用
PA2T3	第二世代ディスプレイオーディオ用
PA2N1	日産純正ナビ（20ピンカプラー）用
PA2H1	ホンダ純正ナビ（24ピンカプラー）用
PA2D1	三菱純正ナビ（MMCS）用

•

  今日はこういったカプラーオンアンプを取り付けるときの、重要な注意点を解説したいと思います。

•

  取り付けはどのパターンもカンタンでしたが、注意点とは…？

  ●レポーター：イルミちゃん

•

  カーデンでいろいろな車にアンプを取り付けをしている中で、気づいたことなんですけど……

•

  フムフム。

•

  あるとき、eKスペースカスタムにアンプを取り付けたんですよ。

•

  eKスペースカスタムは三菱車だから「PA2D1」を付けたのね。

•

  …と、思うじゃないですか。

•

  ？

•

  付かないんですよ。カプラー形状が合わなくて。


•

  eKスペースカスタムのカプラー形状は、一般的な三菱車の20ピンカプラーとは異なっていました。

•

  ……まあ全車種が同じとは限らないか。だからこそビートソニックも適合情報を更新しているわけだし。

正規の適合情報については、ビートソニック公式サイトの「PA2D1適合情報」参照。

•

  ビートソニックの適合情報にも、eKスペースは載っていないしね。佐伯研究員は付けようとしたようだが。

•

  ただ、このカプラーには見覚えがあるなぁと。

•

  ほう…？ 三菱車の違うパターンのカプラーなんだ？

•

  いや、そうではなくて、別の車で見たなと。

•

  あん？

•

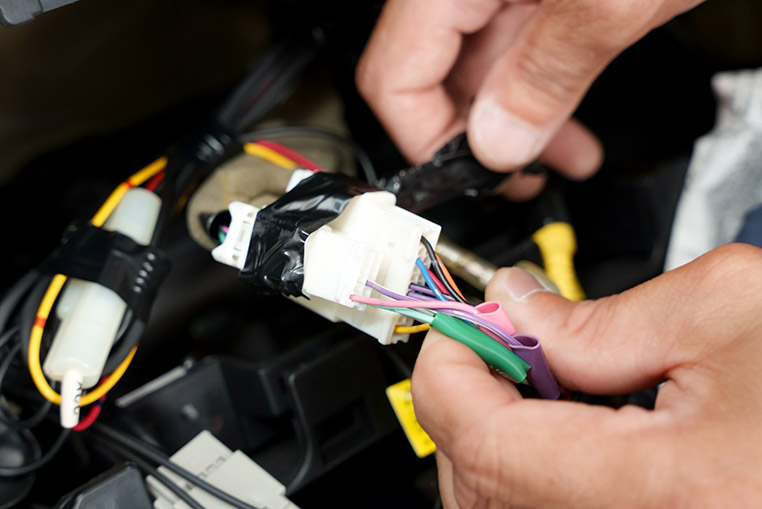

  試しに「PA2N1」を付けてみたら、付きました！



Amazonでも販売しているマイクロパワーアンプ PA2N1（日産純正ナビ 20ピンカプラー用）

---

•

  「PA2N1」は日産純正ナビ用のカプラーオンアンプなのに、なぜ付くッ!?

•

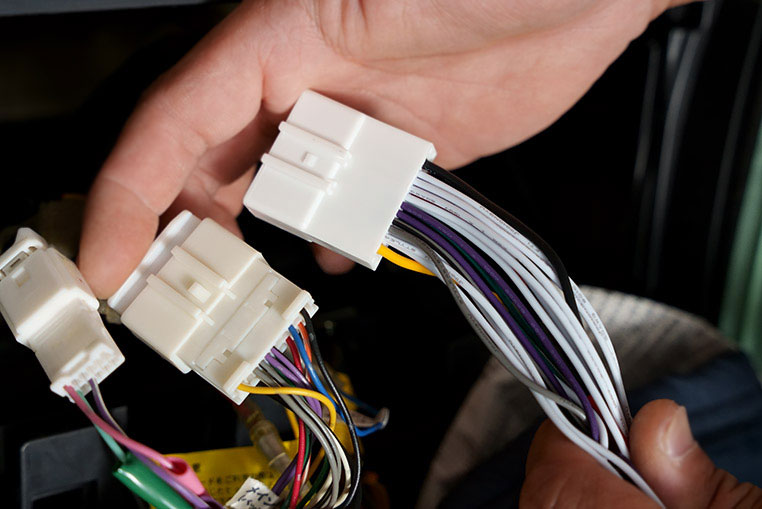

  ようするにeKスペースカスタムの車両側のカプラーは、「日産純正ナビの20ピンカプラー」と同じでした。


•

  そんなバカな！

•

  こういうのはあり得る話です。そもそも三菱のeKスペースは日産との共同開発で、日産ルークスの姉妹車ですので。

•

  あ、そうか。
  ナビ裏事情は日産車なんだ。

•

  そうなんです。しかしナビ本体は三菱純正ナビが付いていますけどね。

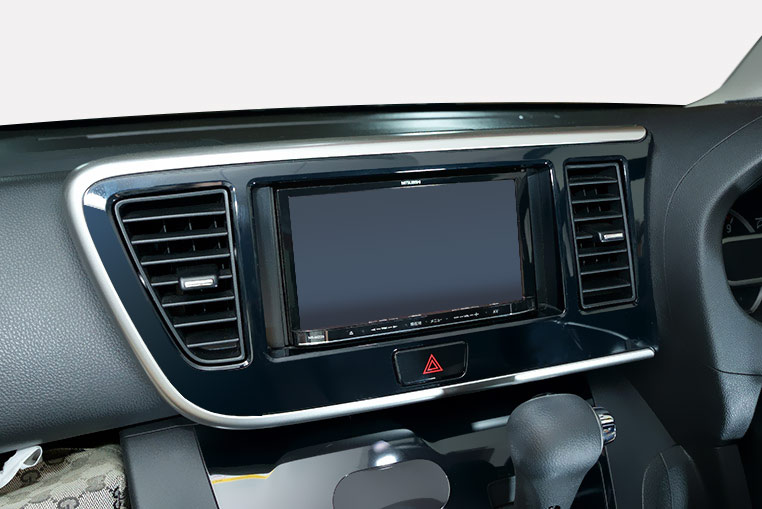

eKスペースカスタムに付いている三菱純正ナビ

---

•

  しかし日産純正ナビの20ピンカプラーに対して、三菱純正ナビが付いているっていうのも、ヘンな話じゃないか？ それこそ付かない気がするんですが…

•

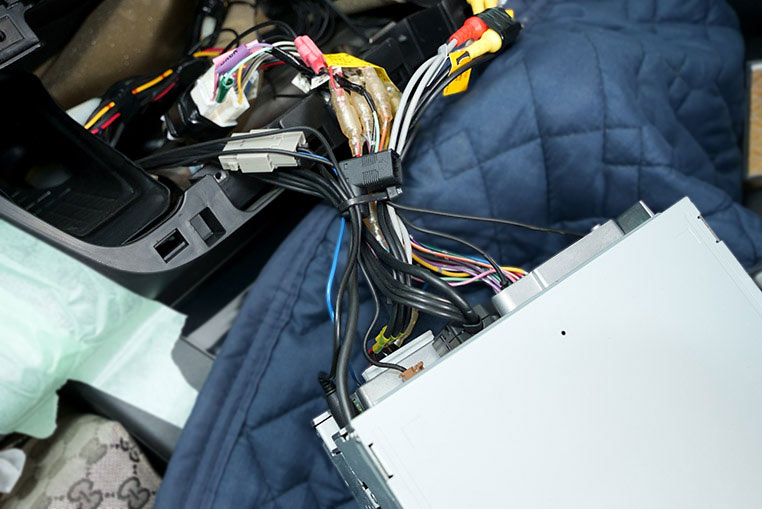

  ナビ裏で変換ハーネスが使われていました。ようは日産純正ナビの20ピンカプラーから、ギボシ配線に変換されているんです。


•

  社外ナビの取り付け方みたいな感じで、三菱純正ナビが付いていたんだ。

•

  そうなんです。それだけに、オモテから見る分には三菱純正ナビだから「PA2D1」が付くだろうと判断しかねませんが、カプラー形状は日産系なので付けられません。

•

  なんという紛らわしいパターン。

•

  まずは適合情報をしっかり確認するのが大切ですが……

•

  でも適合だけ見ても、普通だったら「eKスペースカスタムにPA2D1は取り付け不可」で終わってしまう話よね。

•

  まあ、メーカー公式の立場からはそこまでしか言えませんからね。しかし分かっていれば、日産車用のカプラーオンアンプである「PA2N1」が取り付けできるイレギュラーケースです。

•

  こういうのはOEM車両とか姉妹車だとあり得る話ですね～。
