RGB LEDネオンチューブの固定方法

RGB LEDネオンチューブの曲げ方と固定のやり方を、シンプルな文字（アルファベットの「N」）を例に解説。ここで基本を学べば、より複雑なデザインのネオンサインも作れるようになる。

•

  「2本に分けたRGB LEDネオンチューブを接続する方法」の続き。

  ●レポーター：イルミちゃん

•

  今回は、RGBネオンチューブの曲げ方や固定方法を解説します。

  ●アドバイザー：エルパラ 平川研究員

•

  固定ができないとネオンサインになりませんからね。

•

  まず曲げ方から。シリコンチューブに内蔵されているRGBテープLEDは、タテに収まっているため、かなり自由自在に曲がります。


•

  発光面に対して、タテに収まっているのは、曲げるため……という意味もあるのか。

•

  ただ、あまりにキツいアールで曲げると、内蔵されているLEDテープの回路が切れてしまうので限界はあります。

•

  どのくらいのアールで曲げていいのかな？

•

  推奨の曲げ半径は25mmとしています。


•

  実際には、もう少しキツ目に曲げて使っている人はたくさんいますけど。

•

  そうなんだ。

•

  文字の形によっては、けっこうキツく曲げないと表現できないこともありますからね。

•

  …確かに。まあ、いちおう、なるべく半径25mmまでの曲げ方を意識しておきましょう。

•

  続いて固定方法です。ここではカンタンな作例で、「N」のような形に曲げたいとしましょう。

•

  とりあげず手で曲げてみた。


•

  「こんな形にしよう」というイメージが決まったら、次は固定ですが、ここではアルミホルダーを使ってみます。



エルパラで販売されている8×16mmチューブライト用アルミホルダー

---

•

  このアルミホルダーにはM3径のネジ穴が2つ開いていますので、付属のネジで土台に留めます。


•

  ひとつ目のホルダーで、「N」の文字の中央付近を固定します。


•

  ふむ。

•

  そして改めて「N」の曲げ具合を検討して、決まったら、他の固定位置をマーキングしておきます。


•

  今回は、このように3箇所にホルダーがあれば「N」の字に曲げられそうです。


•

  思ったより少ないホルダー数でいけそう。

•

  そのへんは文字の形によりけりですが、「N」ぐらいの単純な形なら、ホルダー3つでも表現できました。


•

  もっと細かく、多くの箇所を固定したい場合は、小さいホルダーが便利です。



エルパラで販売している8×16mmチューブライト用ホルダー

---

•

  あるいは直線をビシっと出したいときには、こんなホルダーを使います。



エルパラで販売している8×16mmチューブライト用アルミホルダー 1m

---

•

  金ノコなどでカットして、好きな長さにして使うこともできます。

•

  ネオンサインは、いろいろなホルダー類の組み合わせで作れるんですねー。

•

  文字と文字の間は、前回解説した「橋渡しの配線」でつないでいきます。



「2本に分けたRGB LEDネオンチューブを接続する方法」参照。



なかなか創作意欲をかき立てられる素材だ。

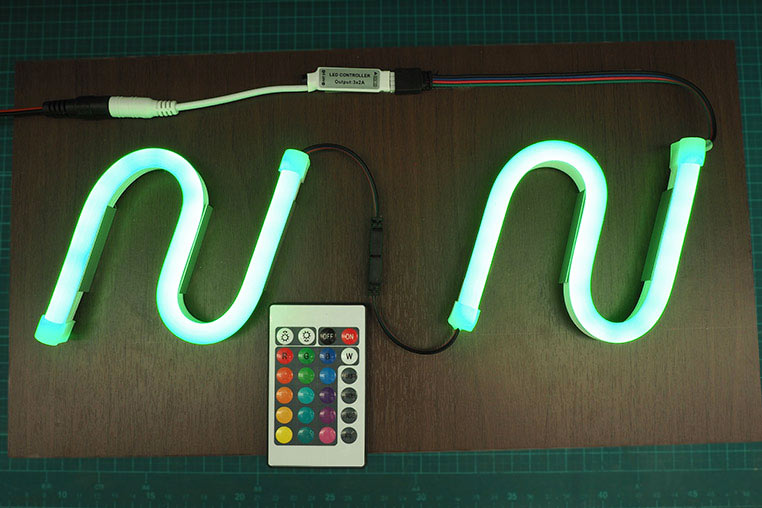

あとは、RGBコントローラーとACアダプターがあれば、このように点灯できます。



「RGB LEDネオンチューブの光らせ方」参照。



今回は簡易的なやり方でできる、シンプルな文字で説明しました。より複雑なデザインは、前に単色ネオンチューブでやったように型紙をプリントアウトしてホルダーを配置して製作します。



DIY別館の「LEDネオンサインボード（光る文字の看板）の作り方」参照。
