LEDネオンチューブの使い方。どうやってクネクネ曲げながら固定するの?
![LEDネオンチューブを曲げながら固定している](../images-02/column-1134-01.jpg)
LEDネオンチューブを使うための周辺パーツ解説。最大のポイントは曲げ方で、曲げた状態で固定する「専用ホルダー」が充実。また切って使えるので、切った部分をきれいに処理できるパーツも揃っている。それらを使いこなすと、LED文字だって作れるのだ。
LEDネオンチューブは、専用ホルダーの使いこなしがコツ
-
「LEDネオンチューブとは? 従来のテープLEDとの違い」の続き。
●レポーター:イルミちゃん
-
今日は、新たに登場したLEDネオンチューブの使い方について解説していきます。
●アドバイザー:エルパラ 平川研究員
-
自由自在にクネクネ曲がるんですよね~。
-
曲がるんですけど、曲げた状態で固定する必要がありますよね。
-
…ふむ。
そりゃそうだ。 -
そこで、LEDネオンチューブには専用のホルダー(※固定パーツ)がいろいろ用意されているんですよ。
-
フムフム。
-
まずは、一番シンプルで安価な、プラスチック製のホルダーがこちら。
-
このように(↓)ポイントでホールドして、LEDネオンチューブを曲げるのです。
-
ナルホド。
-
もっとしっかり固定したい場面なら、アルミホルダーもあります。
-
LEDネオンチューブをストレートに走らせるときの固定には、このアルミホルダーがいいですね。
-
そしてLEDネオンチューブで文字の形などを作るときには、ピンポイント固定だけでは難しいので、こういうレールもあります。
-
ほええ。
こんなのまであるのか。 -
レールホルダーなら、複雑な形でも、歪みが出ないように固定できます。
-
なお、このレールホルダー自体も、金切りばさみなどで、好きな長さにカットできますよ。
-
レールホルダーで形を作って、LEDネオンチューブをセットすると……
-
自由自在に湾曲できる! こういうのを使って、文字の形とかを作るんだ~。
![LEDネオンチューブライト](../images-02/column-1133-06.jpg)
エルパラで販売開始した、LEDネオンチューブライト
![ネオンチューブ用ホルダー](../images-02/column-1134-02.jpg)
ネオンチューブ用ホルダー。M2.1径のネジ穴が2個開いている。
![ネオンチューブ用ホルダーを使って、LEDネオンチューブを曲げながら固定](../images-02/column-1134-03.jpg)
![ネオンチューブ用アルミホルダー](../images-02/column-1134-04.jpg)
ネオンチューブ用アルミホルダー。M3径のネジ穴が2個空いている。
![ネオンチューブ用アルミホルダーを使い、LEDネオンチューブを直線的に固定](../images-02/column-1134-05.jpg)
![ネオンチューブ用レールホルダー](../images-02/column-1134-06.jpg)
ネオンチューブ用レールホルダー(1m)。下部にM3径のネジ穴が開いている。
![ネオンチューブ用レールホルダーを曲げたところ](../images-02/column-1134-07.jpg)
![レールホルダーを使ってLEDネオンチューブを湾曲させた例](../images-02/column-1134-08.jpg)
好きな長さで切断し、きれいに末端処理できる
-
LEDネオンチューブは、従来のテープLEDと同じく途中で切断もできます。カットラインは黒い点が目印。
-
この点のところで切ればいいのね。
-
チップLED3個単位で、このカット位置があります。長さにして25ミリ単位です。
-
25ミリ刻みで、好きな長さに調節できる。
-

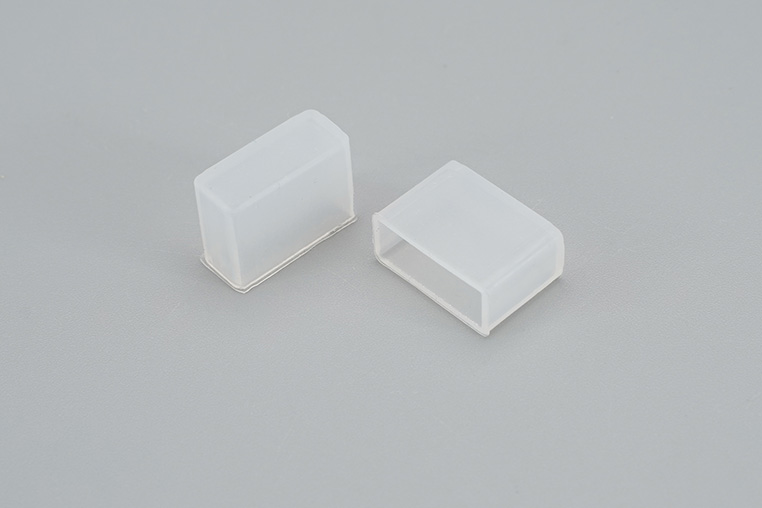

それから、切断したあとの末端部分にかぶせるエンドキャップもあります。
-
穴ありと、穴無しがあるので、配線コードが付いている側には穴ありを使います。
-
気が利いてるなァ。
-

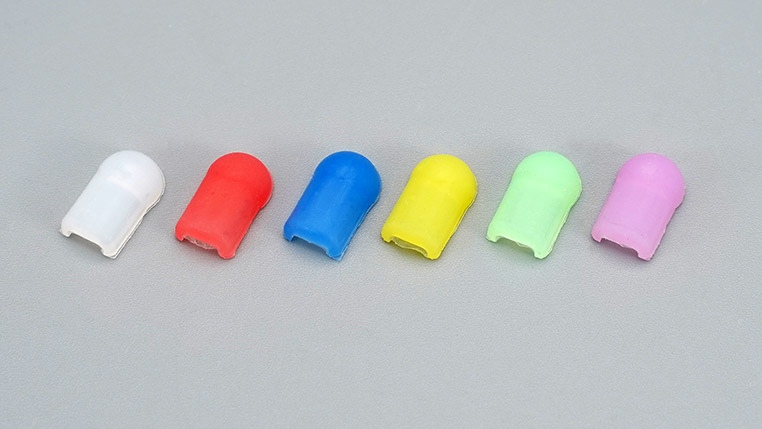

さらに、エンド部も発光させたい場合に使うのが、エンドパーツです。
-
色が付いている。
-
LED文字などを作成するときは、エンド部まで発光して見えるほうがキレイですから、こちらがオススメです。
-
なるほど~。
-
エンドパーツは、背面側に配線が出せるようになっているのもポイントですよ。
-
末端にこれをかぶせて、配線はボードの裏側に出すんだ。
-
このように、LEDネオンチューブは、ホルダーや末端処理パーツが充実しているのがポイントです。
-
こういう部品を使って、実際に何かの形に光らせてみたくなってきますね?
-
では次回は実践編として、実際にLED文字を作ってみましょう。
