ディスプレイオーディオにDVDとミラーリングの両方を後付けする方法（後編）

• 1
• 2

純正オプションDVDデッキが選べないディスプレイオーディオ車で、DVD視聴＆ミラーリングもできるようにする方法・後編は、実際にどのように配線をつなぐのかを解説。純正DVDとミラーリング映像は、スイッチで切り替えられるのでセレクターは買わなくてもよい。

•

  「ディスプレイオーディオにDVDとミラーリングの両方を後付けする方法」の続き。

  ●レポーター：イルミちゃん

•

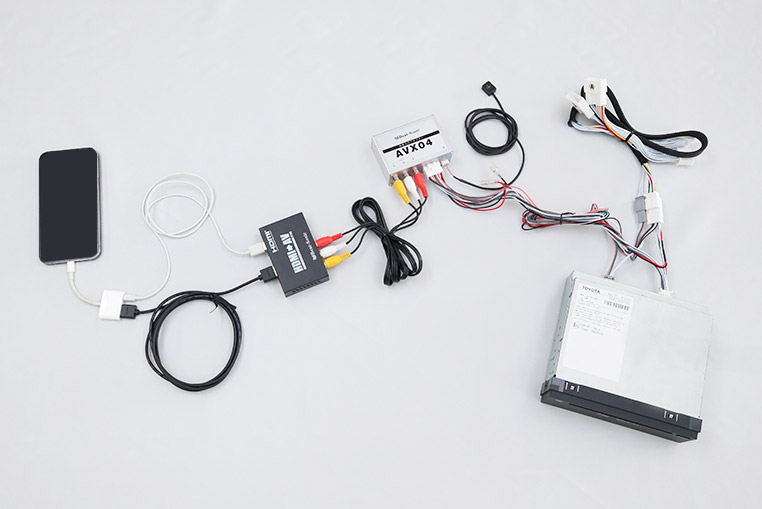

  今回は実践編。オプションでDVDデッキを付けられない車に対して、純正DVDデッキを付け、なおかつスマホのミラーリングもできるようにする配線方法を解説します。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  ビートソニックの「AOX-T2」を使って純正DVDデッキを後付けしつつ、「AVX-04」で外部入力を設けるやり方ですね。

•

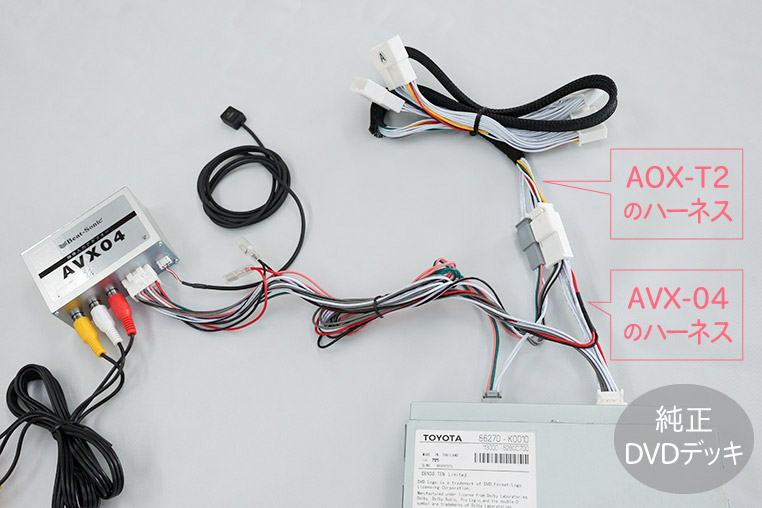

  ポイントは、純正DVDデッキを後付けするためのハーネス「AOX-T2」をDVDデッキにつなぐ前に、「AVX-04」のハーネスを割り込ませるところ。


•

  そして、割り込んだ「AVX-04」のハーネスの先に、「AOX-T2」のハーネスをつなぎます。

•

  へ～。
  両者は同じカプラー形状なんですね？

•

  ハイ。というのも、AVX-04はもともと純正DVDデッキのハーネスに割り込ませる形状になっているので、これは当然と言えます。

•

  そっか！ だから純正DVDデッキ後付け用ハーネス「AOX-T2」とも、つなげられるんだ。

•

  AOX-T2の先は、別記事で先に解説したように、ディスプレイオーディオ裏のコネクターへの割り込み配線です。

✔ AOX-T2の取り付け方法は、「ディスプレイオーディオに純正CD/DVDデッキを後付けする方法」参照。

•

  A、Bのコネクターを、ディスプレイオーディオ裏で割り込ませるんでしたね。

•

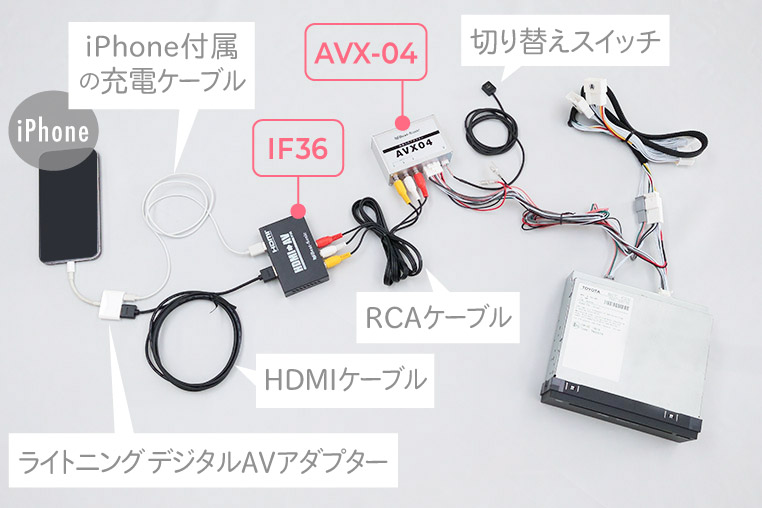

  いっぽう純正DVDデッキと「AOX-T2」の間に割り込んだ「AVX-04」の先には、「IF36」をつなぎます。

•

  IF36は、ミラーリング配線でよく登場するアイテムですね。

•

  そうですね。スマホのデジタル信号を、アナログ信号のRCAに変換する変換器です。



詳細はAmazonのビートソニック・インターフェースアダプター・IF36

---

•

  ここから先は、いつものミラーリング配線と同じですね。



AVX-04を使ったミラーリング配線方法は、「純正DVDデッキ付きディスプレイオーディオに、外部入力を作る方法」でより詳しく解説している。

•

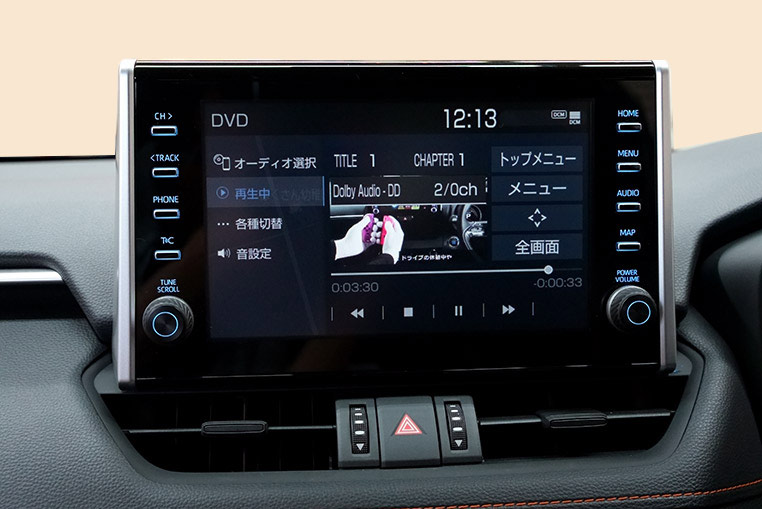

  今回の配線方法で両方をつなぐと、外部入力の映像（ミラーリング）も、後付けした純正DVDデッキの映像も、ディスプレイオーディオ側からはDVDの映像として認識されます。


•

  純正DVDデッキとミラーリングが共存できる。

•

  そうなんです。両者の映像切り替えは、AVX-04についている切り替えスイッチで行います。



スペアスイッチホール（空きスイッチパネル）用のアタッチメントも3種類付属している。

•

  つまり、他にセレクターなどは買わなくても済むわけですね。これもメリット。
