ハイラックスには純正デイライトが隠されていることが判明…!!

• 1
• 2

ハイラックスのヘッドライトには、デイライトとして点灯するランプは付いていない。なのにハイラックスには、純正デイライトが隠されているという。どうなっているかと言うと……

•

  「ハイラックスのヘッドライトを加工者目線でレビュー」の続き。

  ●DIYラボ：イルミちゃん

•

  ハイラックスには、一見すると純正でデイライト点灯するランプは付いていません。

  ●アドバイザー：球屋 森田研究員

•

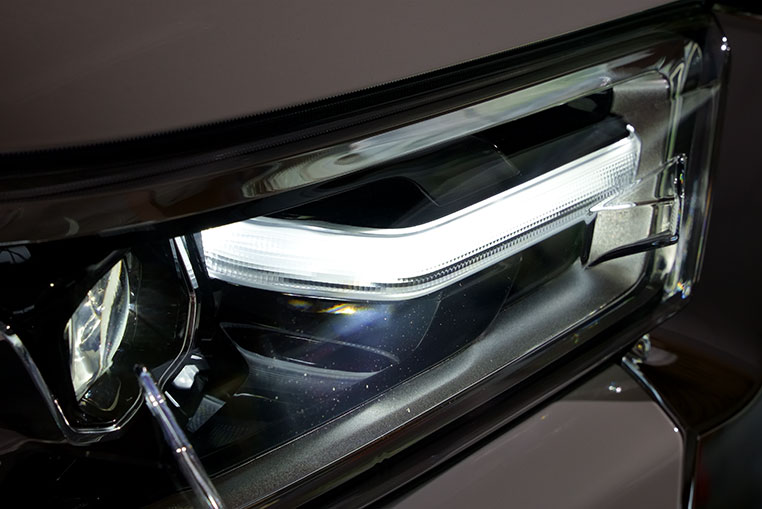

  ライン発光する部分も昼間は光りません。これ（↓）は、あくまでもスモールランプ（ポジションランプ）です。


•

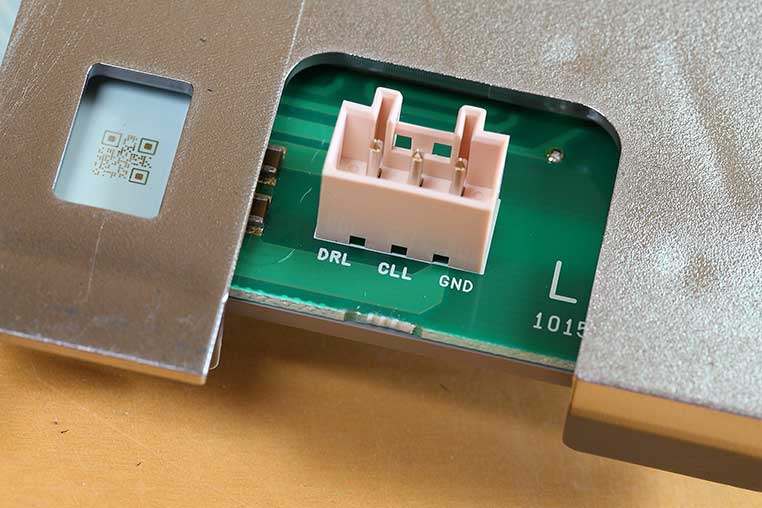

  ただ、このヘッドライトを分解して基板を調べていくと、「DRL端子」があるのを発見しました。

•

  DRL……って、つまりデイライト？

•

  そうなんですよ。
  これは、86前期のときと同じような話です。

•

  そういえば、86前期のヘッドライトにも、DRL端子がありましたね～。だいぶ前の話だけど。



86前期でのやり方は「86前期の純正LEDスモールをデイライト化する方法」参照。

•

  今回のハイラックスのヘッドライト内にも、同じようなDRL端子があったのです。

•

  むむむ。
  ということは……

•

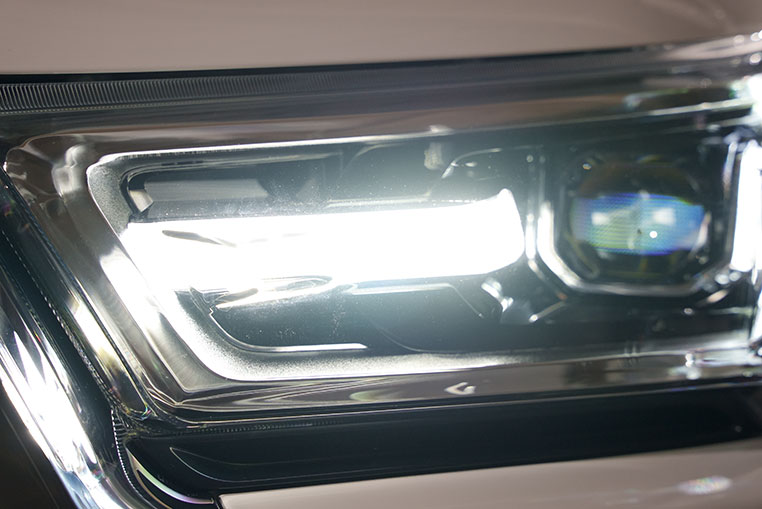

  その回路に12Vの電気を流してみたら、純正のスモールランプが、スモール点灯時よりも明るく、強発光しました。

デイライト点灯


•

  スモールランプが強烈に明るくなった!!

•

  これはつまり、スモールランプではなく、昼間からデイライト点灯させるための回路です。

•

  同じLEDでも、明るさがここまで変わるんだ。

•

  純正の状態だと、本来のLEDのスペックよりはかなりパワーを抑えて、弱発光させているのがスモールランプ……ってことですね。

•

  純正LEDの本来のパワーは、こっちの明るさなのか。

•

  そうですね。いわゆる「強発光デイライトモード」が備わっているにもかかわらず、国内仕様の純正状態だとそれを封印しているわけです。

•

  隠されたデイライト機能を発見……!!

•

  最近のトヨタ車はこういうカスタムもできなくなっていたので、いい意味でも、ちょっと前世代的な構成のヘッドライトなんですよ。

•

  確かに86前期の技が、今の時代にまた使えるとは想像もしなかった展開です。

•

  しかも、ハイラックスのデイライト化は、86前期よりもカンタンにできることも分かりました。

•

  そうなの？

•

  ハイラックスは純正デイライト機能を解放するにあたって、ヘッドライトを分解する必要はありません。

•

  でもヘッドライトを殻割りしないと、DRL端子にアクセスできないのでは？

•

  いや、そのDRL端子にはすでに配線が付いているのです。純正の状態で。

•

  配線がつながっているのに、純正はデイライト点灯しないって、どういうこと？？？

•

  デイライト点灯させるための配線はあるけど、電源にはつながっていない……というような状況なんですよ。

•

  そんなことってあるんか……。

•

  そのデイライトの配線自体は、ヘッドライトの外側まで出てきています。

•

  え～!?
  どこですかソレは！

•

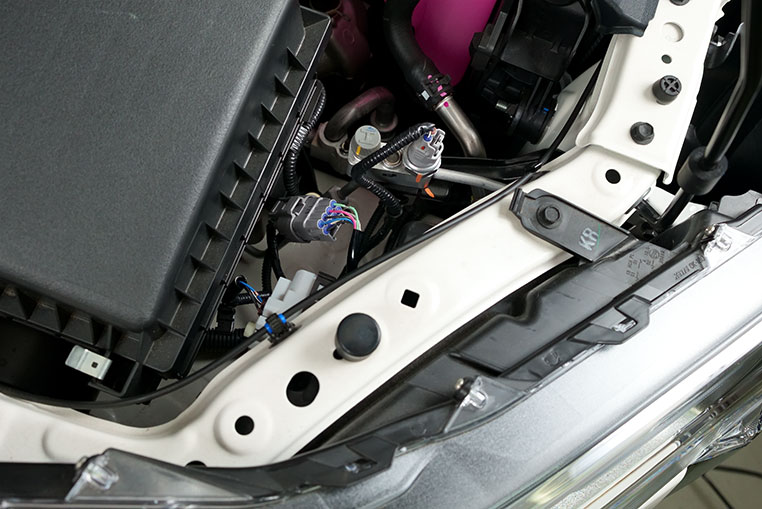

  ハイラックスのヘッドライト背面には2つカプラー（コネクター）がつながっていますが、そのうちのひとつ（↓）


•

  球屋デモカー（Zグレード）の場合では、このカプラーを通っている薄緑の配線（↓）が、デイライトの線でした。



配線の色は、グレードや年式によって変わる可能性もある。上はあくまでも球屋デモカーの例。

---

•

  では、この配線の続きは、車両側でいったいどうなっているんだろう？？？

•

  この配線はヘッドライト側のハーネスにはありますが、接続されている車両側のハーネスには線がないんです。

•

  カプラーの反対側がカラッポってこと？

•

  そうです。カプラーまでで切れている。電源につながっていない、というのはそういう意味です。

•

  なぜだ……？

•

  そうなんですよ。ここまでしておいて、なんでデイライト点灯させないんだろう？っていう、非常にもったいない状況が純正状態なんです。

•

  もったいな過ぎるッ!!
