ナビの出力はRCAなのに、リアモニターにHDMI入力しかないときの変換方法

• 1
• 2

ナビにはRCA出力しかないのは、よくあること。しかし今どきの市販のリアモニターは、HDMI入力が主流。そのままではつなげないので、RCAをHDMIに変換する方法をガイド。

•

  「アナログ信号のRCAを、デジタルのHDMIに変換できるRCA-HDMIコンバーター」 の続き。

  ●レポーター：イルミちゃん

•

  前回に続き、RCAをHDMIに変換しないといけないケースについて解説していきます。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  ふむ。

•

  たとえば、市販のリアモニターを買って、後席に付けたとしましょう。

•

  フムフム。

•

  その場合には「ナビの映像を出力して、リアモニターにも映したい」ですよね。

•

  そりゃそうだ。


•

  ところが、前のモニター（ナビ）からは、アナログのRCAでしか出力できないケースもあるのです。

•

  リアモニター出力が、アナログ信号のRCAなんだ。

•

  ハイ。「純正ナビの出力が、アナログ信号でしか出せない」のはけっこうありがちな話です。数年前の車だけではなく、現行世代の車のナビでも、珍しくはない。

•

  なるほど、なるほど。

•

  映像出力アダプター（※）を付けて出力するパターンでも、けっきょく赤・白・黄色のアナログ信号でしか出せなかったりするのです。

※ 映像出力アダプターの知識については、「ナビに取り付ける映像入力アダプターと、映像出力アダプターの違い」などを参照。

•

  この場合は、市販のリアモニター側にRCA入力が備わっていればいいのですが……


•

  リアモニターの入力がデジタル信号のHDMIだったらつなげないことになります。

•

  前からはRCAしか出ないのに、後ろのモニターはHDMI入力のみのタイプを買っちゃった、みたいな話か。

•

  しかし今どきは、リアモニターの入力もHDMIが主流ですからねぇ。

•

  そっか。「モニター側はHDMI入力しか持たない」のは、ありがちな話なんだ。

•

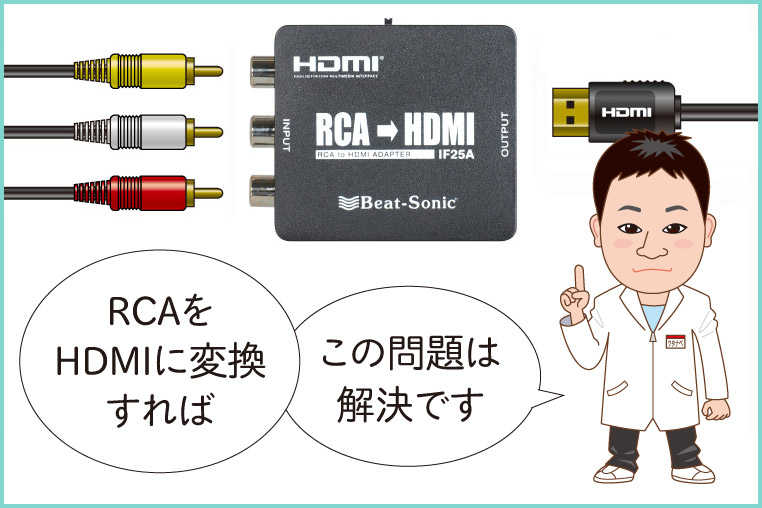

  このパターンでIF25Aのような、RCA→HDMIコンバーターを使う人が、一番多いのではないかと思われます。

RCA→HDMIコンバーター



ビートソニック IF25A

---



映像出力アダプターを付けても、RCAでしか信号を取り出せないケースは外車のナビ等でも多いですよ。



RCA→HDMIコンバーターは、まだまだ必須なんですね～。



そうなんですよ。
無いと困るアイテムです。

•

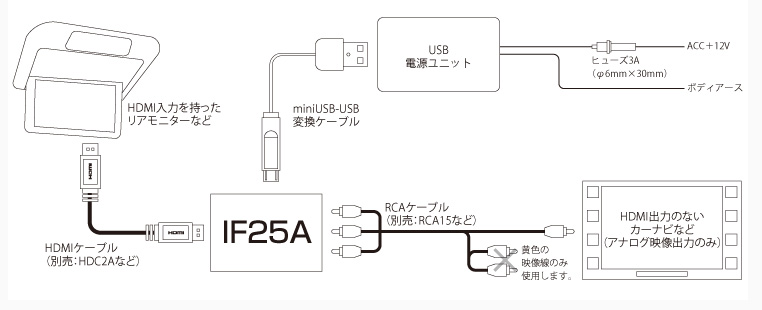

  ここからは、実際にナビの出力をIF25Aで変換して、HDMIでリアモニターに入力するときの配線方法です。


•

  USB電源ユニット・miniUSB-USB変換ケーブルなどは、IF25Aに付属しています。

•

  別に必要になるのは、ナビ側とつなぐRCAケーブルと、リアモニターとつなぐHDMIケーブルですね（※）

（※）この他に、ナビから映像信号を取り出すために「映像出力アダプター」が必要なケースも多い。

•

  HDMIケーブルとRCAケーブルは、使い方によって必要な長さが変わってきますので、用途に合わせて用意して頂くことになります。

•

  けっこう長いのが必要になりそうな気がしますが？

•

  IF25Aを置く位置でも変わりますよね。仮にナビ裏に設置すると、おそらく5メーターぐらいのHDMIケーブルが必要になるかと思います。車種によりますが。

•

  その場合には、逆にRCAケーブルは短いもので済む。

•

  そうですね。アナログ信号のRCAケーブルは車両側のノイズを拾いやすいので、RCAケーブルのほうが短くなるように取り回しを考えるほうが有利です。

•

  ナルホド。

•

  それから、リアモニターにナビの映像を映す場合、ナビからIF25AにつなぐのはRCAの映像信号（黄色い端子）だけでOKです。

•

  赤・白の音声はつながなくていいの？

•

  今回のつなぎ方では、音声はナビからスピーカーに出力されますから。

•

  あ、そっか。

•

  市場には、スピーカー内蔵型のリアモニターというのも無いことはないんですが、基本的にはあまり内蔵スピーカーって鳴らさないと思うんですよ。

•

  確かに音声は車載スピーカーで鳴らしたいですね。

•

  というわけで「ナビから映像信号だけを取り出して、IF25Aに入れる」パターンでいいのです。

•

  この場合は、音無しの映像信号だけがデジタルのHDMI信号に変換されているんだ。

•

  そうですね。IF25Aは「映像だけ」「音声だけ」の変換もできるので、こういう使い方が可能です。
