HDMIの分配器を使っても、複数のモニターに映らないときの原因は？

HDMI分配器は、その名の通りHDMIの信号を分配するアイテム。その目的は映像を複数のモニターに映すためだが、分配器を使っても1枚にしか写らない状況があり得る。このトラブルの原因にせまる。

•

  HDMIにまつわる、よくあるトラブルVOL.2を紹介したいと思います。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  ちなみに、VOL.1は下記記事です（↓）

  ●レポーター：イルミちゃん



✔ 「HDMI接続で〈映らない〉原因は解像度かも!?」参照。

>>>リンク先で詳しく読む。

•

  今回は、HDMI分配器を使うときの注意点です。

•

  HDMIの信号を分配して、複数のモニターに映せるやつですね。



✔ Amazonでも販売されているビートソニック IF33A ※写真は旧モデル。

•

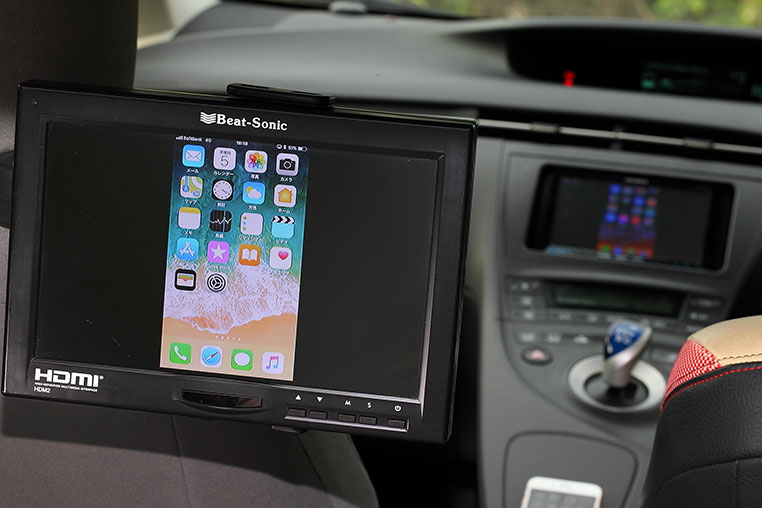

  例えばカーナビのHDMI出力から信号を取り出して、その映像を2枚の後席モニターに映したいとするじゃないですか。

•

  まさに分配器の出番ですね。

•

  そうなんですが、分配器を使っても、2枚のモニターに映像が映らず、1枚しか映っていない……なんていう状況に陥ることがあります。

•

  この分配器……分配できてないじゃん。

•

  と思うじゃないですか？
  違うんですよ。

•

  ？

•

  そもそも、全てのカーナビでHDMIの出力信号が分配できるわけではないのです。

•

  どういうことでしょうか？

•

  カーナビ側で、「HDMI出力で映せるモニターは1枚まで！」というルールを決めていたら、分配器を使ったところで、2枚のモニターには映せないのです。

•

  あ〜。
  出力制限みたいな話ですか。

•

  そうなんです。HDMIの規格として、出力するモニターの枚数は、ソースを送り出す側が仕様で決められることなんです。

ナビ側が決めている！



✔ HDMIポートの基礎知識は、「カーナビのHDMIの端子の種類と、変換方法」参照。

•

  ……1枚のモニターにしか出力しませんよ、という厳しいルールだった場合には、分配器で信号を分配する意味が、まったくない!?

•

  そういうことになるんです。

•

  でもなぁ……それでも、1枚のモニター用にHDMI信号が出ているのは確かですよね。

•

  ハイ。だから片方のモニターには、映ったりします。

•

  その信号を分配しているのだから、2つのモニターに映りそうな気もしますが……？

•

  そう思う人は多いですね。しかし分配器を使っているということも含めて、HDMIの場合はソース機器には分かるんです。

•

  バレている!?

•

  「あー、この人いま、分配器を複数入れて、合計5枚のモニターに映そうとしてるけど、僕は4枚までしか許さないから、どれか1枚映さないようにしてやる!!」という感じですね。

•

  HDMIっていうのはスゴイなぁ。

•

  今はそういうことまで全て、通信でやり取りしている時代なんですよ。

•

  HDMIの出力制限は、〈数〉だけとは限りません。

•

  まだあるの？

•

  例えば、純正ナビにHDMI出力のポートが付いていて、そこからHDMIケーブルで、純正リアモニターとつながっているとします。


•

  そこを抜いて、間に分配器を入れて「別のモニターにも映そう」としても……

•

  できなかったりするのです。

•

  じゃあ、その純正モニターを外して、もっと大きい1枚のモニターになら映るのかな？ それなら1枚は1枚だ。

•

  それも出来なかったりします。

•

  なんでジャマばかりするんですかッ!!

•

  ……いや、私に言われても困りますが、仕様として、出力元と同じメーカーのモニターではないと出力できなかったり、というケースもあります。

•

  HDMIって、そんな信号まで流れているのか。

•

  いいえ。そういうのは別の配線で信号をやりとしていて、「あ、これはウチのモニターじゃないから出力しないぞ」ってやるんです。

•

  なんか感じ悪い。

•

  でも、純正ではけっこうそういう仕様も多いです。その手の信号のやりとりは、HDMIケーブルとは別の線を経由しているので、フツウには分かりようが無い。

•

  どうすればいいの？

•

  出力できるかどうか、つないでみないと分からないんですよ。

•

  ウ〜ム。

•

  それでビートソニックにもよく問い合わせがくるんですが、出力数の制限にしても、カーナビ側が決めていることなのです。

•

  カーナビの説明書には、書いてあるのかな。

•

  そのことを記載しているケースもあれば、書いてないケースもあります。

実は今回の話は、スマートフォンのミラーリング出力についても同じことが言えます



---

•

  ええ〜!!

•

  スマホに限らず、DVDレコーダーであれ何であれ、HDMIの規格を使っているものは基本的にすべて、分配数が設けてあるはずなんです。

•

  ……てことは、スマホのミラーリングをやるときにも要注意？



✔ スマホの映像を複数モニターにミラーリングする方法自体は、「iPhoneやスマホのミラーリング映像を、複数のモニターに映す方法」で解説している。

•

  そうなんですが、傾向として、スマホの場合は枚数制限が10枚などと多かったりするので、あまりこのトラブルに引っかからないだけなんです。

•

  あのォ、11枚目のモニターに映らないんですけどぉぉぉ!!

•

  ……っていう人は、あまりいないわけですよ。

•

  ナルホド。
  せいぜい4枚ぐらいかな。

•

  ただし、出力制限数というのは、端末メーカーごと……というか、極端に言うと、機種ごとに仕様が違う部分です。公開スペックや説明書など、どこにも書いていなければ、端末メーカーに聞くしかないですね。

•

  HDMI分配器を使って、いろいろな画面に映そうとしている人は注意ですね。

•

  スマートフォンは許容が広いからあまり問題にはなりませんが、カーナビはその許容が特に狭い……という点で要注意です。1枚とか2枚までっていう仕様が多いので。
