ミラーリング最新事情

---

Androidスマホでの有線ミラーリングに必要なもの╱HDMI入力ナビ編

Androidスマホの有線ミラーリングに必要な材料の揃え方の続き。機種によって事情が異なるAndroidスマホは「必要なもの」を正しく選ぶ段階でややこしさがあるが、一つ一つ確認しながら進めば大丈夫。今回はナビ側に着目して、HDMI外部入力がある車向け。

•

  「Androidスマホでの有線ミラーリングに必要なもの」の続き。

  ●レポーター：イルミちゃん

•

  前回は、スマホにつなぐミラーリングアダプター（映像出力）の選び方を解説しました。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  次は「スマホから出力した信号を、車のナビに入力する」流れ。

•

  ここで必要なものは、ナビの種類によって分かれます。

✔ HDMI（デジタル）の外部入力がある

---

✔ RCA（アナログ）の外部入力がある

---

✔ 外部入力がない（ディスプレイオーディオ等）

•

  今回はまず、ナビ側にHDMIの外部入力があるパターンを解説します。

•

  HDMIはデジタル入力ですね。

•

  この場合は、スマホから出力したデジタル信号を変換する必要がないので、ミラーリングアダプターのあとはHDMIケーブルがあればそのままつなげることになりますが……

•

  フムフム。

•

  ただ、車のナビ側に備わっているHDMI入力は、一般的な家電のHDMIとは異なっている場合も多いです。

•

  HDMIの規格にはいろいろあるよ～、ということは前に勉強しました。



✔「カーナビのHDMIの端子の種類と、変換方法」参照。

•

  一般的な家電に採用されるHDMIはタイプAなんですが、自動車用のHDMI規格で正式なのはタイプEです。

•

  同じHDMIでも、カタチが違う。

•

  ただし、注意点としては、車だからタイプEとは限らず、一般的なタイプAを採用しているカーナビもあります。

•

  ようするに車のナビ側は、どっちが登場しても不思議ではない。

•

  そういうことですね。それによって必要となるHDMIケーブルの種類が変わってきます。

•

  ナビ側が、自動車のHDMI規格にのっとったタイプEのHDMI入力を備えていた場合は……

•

  AタイプからEタイプに変換する、HDMI変換ケーブルが必要です。



ビートソニック・HDC7

•

  ただし、HDC7は変換を目的としたケーブルなので、あまり長さはありません。50センチです。

•

  あとはHDMI延長ケーブルも必要になるかも。iPhoneのときはデジタルAVアダプターが短いから、延長が必須でしたよね。

•

  ただ、Androidスマホ用の有線ミラーリングアダプター（USB Type-Cコネクター）であるMA01Aを例にすると、この製品にはUSB Type-CコネクターからHDMI端子までの長さが1.8メートルあります。

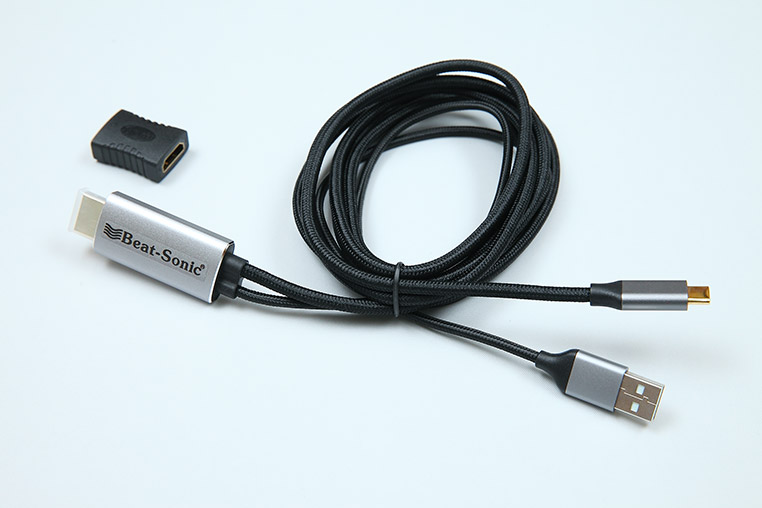

ビートソニックのミラーリングアダプター・MA01A

•

  では、特にHDMI延長ケーブルは必要ないのかな？

•

  ナビ画面をミラーリングしたいAndroidスマホやタブレットの置き場所次第ですが、延長が必要なければ、このように配線します。


•

  あとは、MA01AのUSBケーブルに対して電源を取ります。ここはUSB電源ユニットなどが必要です。



Amazonでも販売されているビートソニック UCH3Dなどを使って配線は隠すか、あるいは、シガーソケットからUSB電源を取る一般的な方法（1アンペア以上）でもよい。

•

  仮に、Androidスマホやタブレットの位置が遠いとして、延長ケーブルが必要となる場合は？

•

  その場合は、このようなタイプAのHDMI延長ケーブルが間に入ります。

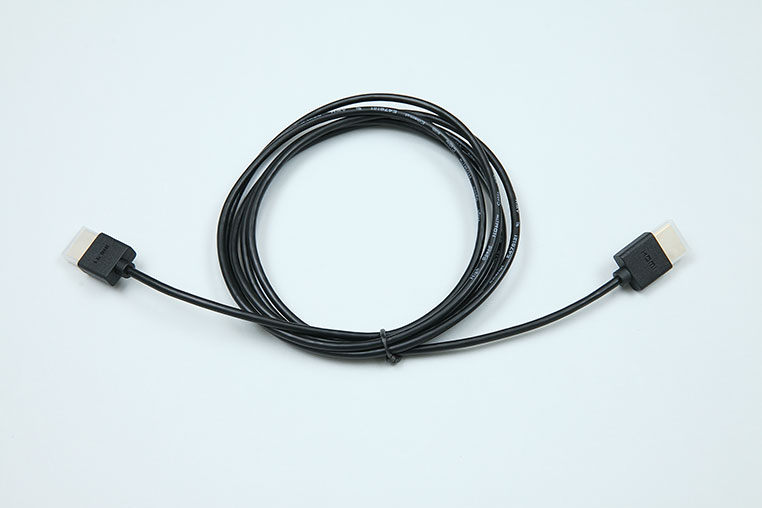

ビートソニック・HDC2Aは、タイプA（オス）→タイプA（オス）のHDMIケーブル。

•

  これが、ミラーリングアダプターと、HDMI変換ケーブルの間に入ると……こうなる（↓）



---

•

  以上が、USB Type-Cコネクターを備えたAndroidスマホで、有線ミラーリングをするときの配線方法です。

•

  そして何度も繰り返しますが、Androidスマホは機種ごとに事情が違いますので、「有線ミラーリング出力できること」「使用するミラーリングアダプターが、スマホの機種に適合していること」。この2点は必ず確認しましょう。

•

  ナビ側がHDMIの外部入力を持っていれば、配線方法は意外とシンプルです。

•

  次回は、ナビ側がアナログのRCAの外部入力であった場合のケースを解説しましょう。
