ミラーリング最新事情

---

iPhoneでの有線ミラーリングに必要なもの╱HDMI入力のあるナビの場合

「ミラーリングは難しそう」と感じるポイントは、ミラーリングに必要なものがわかりにくいから。何を買うかはナビとスマホの種類で変わるし、とにかく入り口がややこしい。逆に言うと、そこさえクリアすれば大丈夫。特にナビにHDMI入力があるなら、iPhoneでの有線ミラーリングは簡単だ。

•

  「車でスマホのミラーリングを始めるのに、必要なもの」の続き。

  ●レポーター：イルミちゃん

•

  ここでは有線ミラーリングを前提に、必要なものを解説していきます。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  何と何を買えば、ミラーリングできるのか？

•

  それはナビの種類にもよるし、スマホの機種によっても変わってきます。

•

  ……そのへんが、初心者にとっては難しい。

•

  今回はまず、ナビ側の受け口（外部入力）の違いを解説しましょう。

•

  フムフム。

•

  大きく分けると、ナビによって下の3種類に分かれます。（↓）

✔ HDMI（デジタル）の外部入力がある

---

✔ RCA（アナログ）の外部入力がある

---

✔ 外部入力がない（ディスプレイオーディオ等）

•

  このどれに該当するかで、有線ミラーリングに必要なものが変わってくる？

•

  そういうことです。だから、自分の車のナビがどのタイプに該当するかを知るのが先ですね。

•

  ミラーリングの買い物の前に、自分の車のナビをチェックしてみましょう。

•

  それから、スマホがiPhoneなのかAndroidなのかによっても、スマホ側の接続ケーブルが変わってきます。

•

  つまり「ナビの種類」と「スマホの種類」の掛け合わせで、ミラーリングの配線パターンはいろいろなんだ。

•

  ここがまさに分かりくいところなので、順番に整理していきましょう。

•

  ここでは「iPhoneで有線ミラーリングをしたい」という前提で話を進めます。

•

  まずはナビ側に、HDMIの外部入力がある場合。


•

  HDMIっていうことは、デジタルなんですね。

•

  そうです。スマホの映像出力はデジタル信号なので、ナビ側にHDMI入力があるなら一番話が早い。

•

  ホホウ。

•

  デジタル信号をそのままナビに入力できるので、デジタル信号をアナログ信号に変換する「IF36」のような変換器も不要です。

•

  有線ミラーリングするなら、IF36が必須なのかと思いましたが……？

•

  そうではありません。IF36は「HDMIのデジタル信号を、RCAのアナログ信号に変換する変換器」ですので、ナビ側にHDMI入力があるなら、必要ありません。

•

  そういうことかー。

•

  この場合、スマホがiPhoneだとすれば「デジタルAVアダプター」でHDMI出力を取り出して、そのままHDMIケーブルでナビにつなげばよい、ということになりますが……

コレは必要



Amazonなどでも販売されているApple Lightning - Digital AVアダプタを使うことで、HDMI出力とUSB（iPhone充電用）に分かれる。

•

  あとはHDMIケーブルだけでいいんだ！

•

  ただし、ここで注意点があります。

•

  なんでしょうか？

•

  HDMIの端子にもいろいろな規格の種類がありまして……

•

  む。
  そういえばそんなことを教わった気もする。



✔「カーナビのHDMIの端子の種類と、変換方法」参照。

•

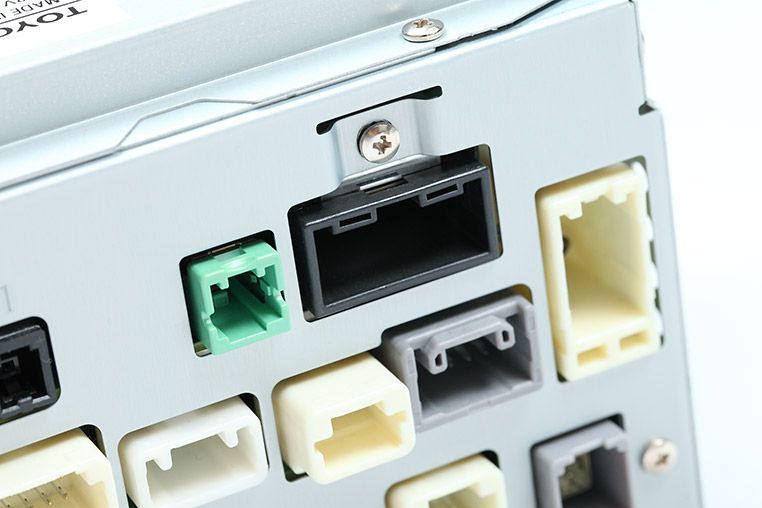

  軽くおさらいすると、一般的な家電に採用されるHDMIはタイプAなんですが、自動車用のHDMI規格で正式なのはタイプEです。

•

  同じHDMIでもカタチが違うという……。

•

  しかし、ナビによっては、タイプAを備えている場合もあります。

•

  車はタイプEなんじゃないの？

•

  それが、接続する外部機器はほぼタイプAなので、車側も合わせてタイプAになっている場合もあるわけですよ。

•

  ……そうやってどんどん混迷するパターン。

•

  ナビ側にHDMI入力があるとして、それがタイプAなのかタイプEなのかは確認が必要です。

•

  それによって、使用するケーブルが変わる。

•

  そうですね。タイプEであれば、Aタイプ→EタイプへのHDMI変換ケーブルが必要です。

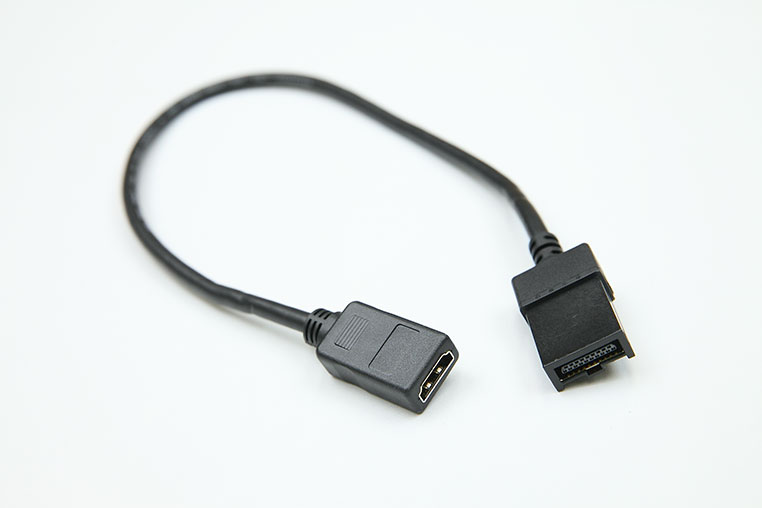

ビートソニック・HDC7

•

  ほう。
  こんな変換ケーブルもあるのね♪

•

  ただ、HDC7は変換を目的としたケーブルなので、それほど長さはありません。50センチです。

•

  …ふむ。

•

  ですから延長ケーブルが必要。この場面ではタイプA（オス）→タイプA（オス）のHDMIケーブルを使います。



ビートソニック・HDC2A

•

  この2つを組み合わせればいいんだ。

•

  ナビとiPhoneを接続すると、このようになります。（↓）

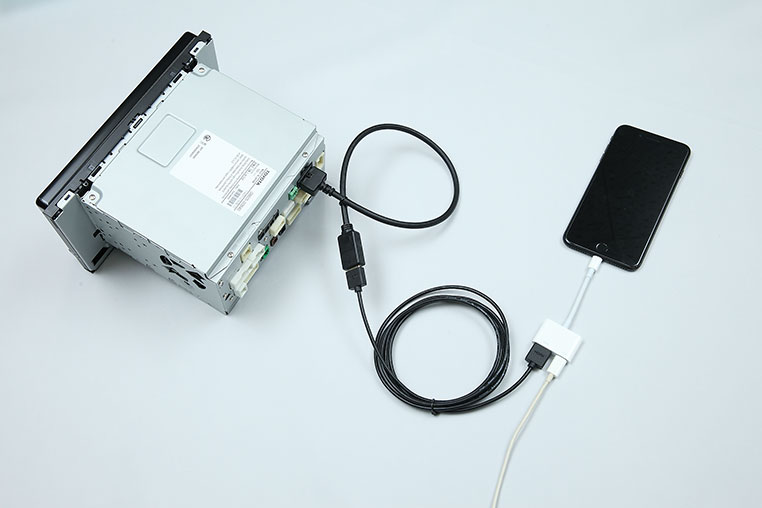

リアル配線図



スマホはiPhoneで、HDMI入力のあるナビに対して、有線でミラーリングする場合。

•

  あるいは、ナビのHDMI入力口がタイプAであれば、デジタルAVアダプタと、HDC2A（タイプAオス→タイプAオス）だけで済みますね。

•

  ナビ側にHDMIの外部入力があるなら意外とシンプルですね。でも、なかったらどうなるのか。

•

  HDMI入力が無いとしたら、次にはアナログのRCAの外部入力があるかないか、という話になります。
