ウインカー配線の分岐で信号を取ると、出力制限（？）に引っかかる車種も増えてくるかも!?

ウインカー関連のカスタムでは、電源は純正ウインカー配線から分岐で取り出すのが定石だ。しかしコンピューター制御がいろいろある新しめの車種では、ウインカー信号の出力制限（？）がシビアになりそう。どういうことかというと……

•

  世の中、暗い話題が多いですが、なにか楽しい話題はないのでしょうか。

  ●DIYラボ：イルミちゃん

•

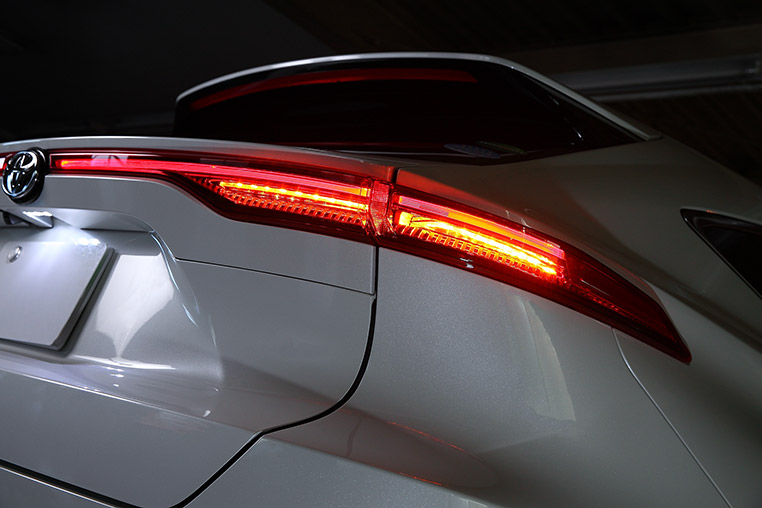

  そうそう。新型の80ハリアーのウインカーを加工しているうちに、ひとつ新しい発見がありましたよ。

  ●アドバイザー：球屋 森田研究員

•

  ほほう。どんなネタですか？ 「重たい話」の森田研究員から、明るい話題が出るのか？

•

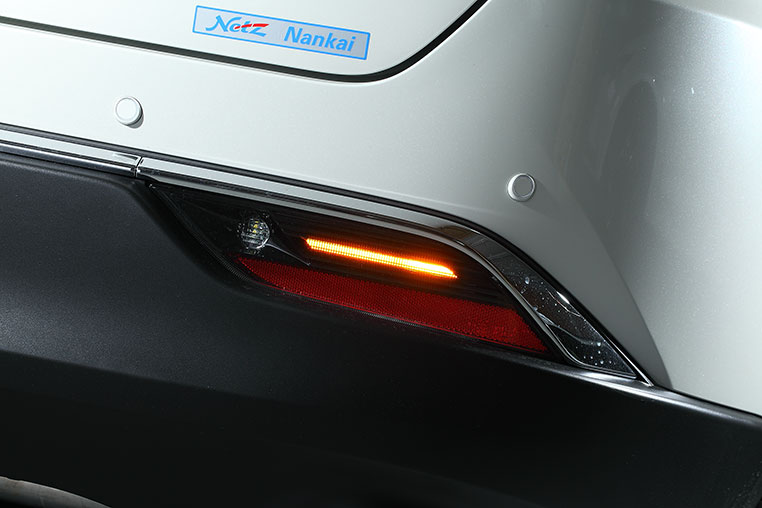

  球屋では、80ハリアーのリアウインカー移設のカスタムを進めてきたのは、以前にお伝えした通りですが……



✔「80系ハリアーのリアウインカー移設に成功…！」参照。

>>>リンク先で詳しく読む。

•

  こういうカスタムをする場合、移設したウインカーの電源は、従来の考え方でいけば、下にある純正ウインカーの配線から分岐して電源を取るのが定石です。

•

  ふむ。
  まあ、そうですね。

•

  しかし80ハリアーは、そのやり方でウインカー配線から信号を取り出したところ、ウインカーが出なくなったんですよ。

•

  後付けしたウインカーが光らなかった？

•

  いやいや。純正ウインカーも含めて完全にウインカーが出ない、という症状が起こったのです。

•

  うええっ!?

•

  エラー表示などが出るわけではなく、単にウインカーが止まります。

•

  なんでそんなことにっ!?

•

  おそらくは「コンピューターの出力制限」のようなものに、引っかかっているのかなと。（憶測ですが）

•

  後付けのシーケンシャルウインカーを付けたことで、消費電流が増えたから……


•

  たぶんそうだろうな、と思ったので、ある実験をしてみることにしました。

•

  どんな実験ですか？

•

  まず、後付けウインカーも純正ウインカーも、全て外した状態にしまして……

•

  フムフム。

•

  負荷ゼロの状態から、100ミリアンペアずつLEDを積んでいきました。

•

  ほう。

•

  だんだん負荷を増やして、「コンピューターからウインカー信号が流れなくなるのは、どのくらい負荷が大きくなった段階なのか」を調べてみました。

•

  負荷テストですね。
  実験結果は？

•

  そうすると……アバウトなんですけど、約3アンペアを目安に、それを超えた段階で一気にウインカー信号が出なくなることが分かりました。

•

  つまり、ウインカー出力は約3アンペアで出力制限をかけているということか！（80ハリアーの場合）

•

  実際のところ、アンペア（電流値）で制限をかけているのかどうかまでは分かりませんけどね。

•

  でも、出力が増えることでウインカーが止まるっていうのは事実なんだ。

•

  そういうことですね。

•

  今どきの車ではヘッドライト裏からスモール（イルミ）の電源が取れなくなって、次はウインカー信号も取れなくなっていくという……。

•

  今までにもウインカーの出力制限（のようなもの）はあったんですが、80ハリアーからは一段シビアになったようですね。

•

  でもまあ、ウインカー信号を分岐して使うっていうケースは、DIYだとそんなに多くはないのかな。

•

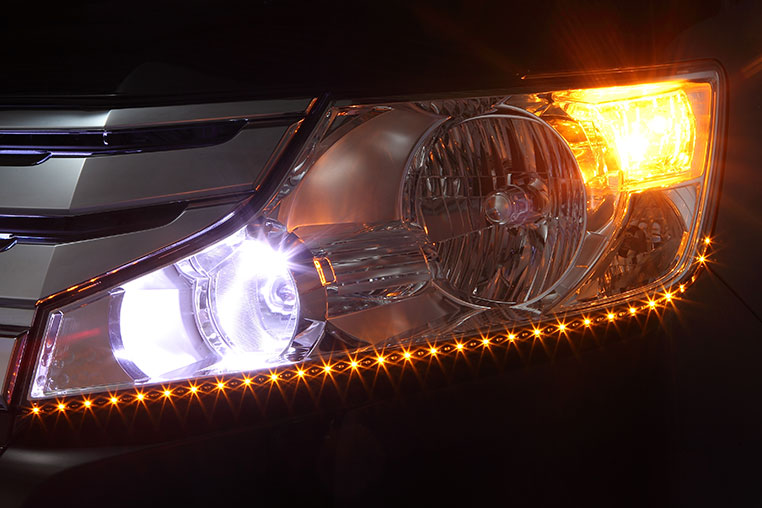

  よくあるのは、ヘッドライト下にオレンジのテープLEDを挟む技とかですかね。


•

  そうか。
  こういうカスタムもウインカーの増設には違いない。

•

  ただ、その位の負荷ならおそらく大丈夫だとは思います。よほど長いテープLEDで、消費電量が大きいモノでなければ。

•

  なるほど。純正からちょっとでも変動したらダメ、っていう制御ではない。

•

  ただ、今回実験した結果の3アンペアは、純正ウインカーも含めた合計なので、純正に対しての追加・増設の余地がどの程度のアンペア数かは分かりません。

•

  仮に純正でけっこうギリギリの設定だとすれば、そこから分岐で増やすと、早い段階で引っかかることになる。

•

  だから、もしもウインカー信号を配線の分岐で取り出して、ウインカーが止まるような現象が起こった場合は、今回の話を思い出して頂ければ、と。

•

  知識として持っていれば、「ああ、これのことか」とすぐ分かりますね。

•

  そうなんです。何も知らないとウインカーが出なくなって焦るでしょうから。

•

  「配線分岐で電源を取る」のは、電装DIYだと当たり前のように行われていますが、注意点は増えているもよう。

•

  電装DIYも、少しずつ変わってくるかも知れませんね。

•

  ……というわけで明るいニュースとは言えませんが、これはこれで重要な、森田研究員の報告でした。

•

  ……。
