Dレンジ減光配線は取り扱いに注意が必要!! 80ハリアー以降はさらに要注意か!?

シフトをDレンジに入れると、車内のイルミネーションが減光。走行時に眩しくない・見た目にもカッコいい純正の制御で、その配線から電源を取ると、後付けLEDも「D減光」が可能。これは活用してみたいところだが、取り扱いにリスクあり。

•

  Dレンジ減光配線の注意点について触れておきます。

  ●アドバイザー：球屋 森田研究員

•

  Dレンジ減光配線とは？

  ●DIYラボ：イルミちゃん

•

  車種によっては、シフトをDレンジに入れると、車内のイルミネーションが減光する箇所ってありますよね。

•

  あ～！ 走行時にはジャマにならないように、明るさを抑える制御ですね。

•

  そうです。車種によっては何か所かあったりします。これを球屋では「D減光」と呼んでいます。

•

  ふむふむ。
  それで注意点というのは…？

•

  純正のDレンジ減光するイルミネーションの配線から電源を取って、後付けLEDを光らせれば、同じようにDレンジ減光するのですが……

•

  Dレンジ減光に連動、みたいな話か。

•

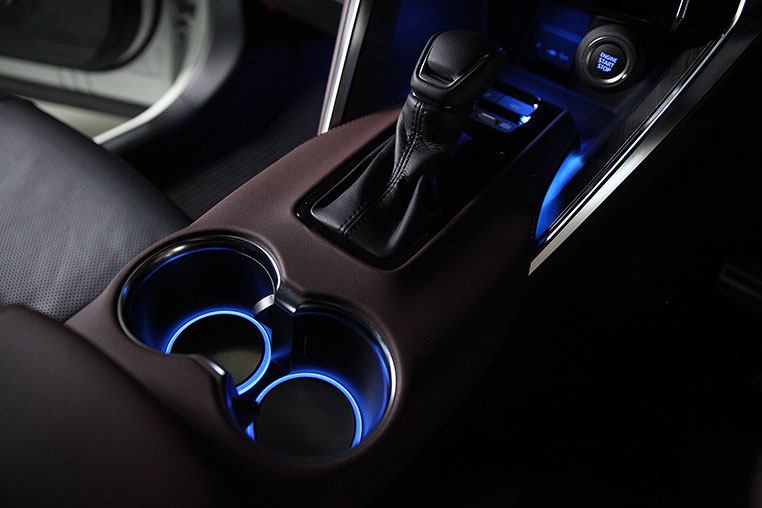

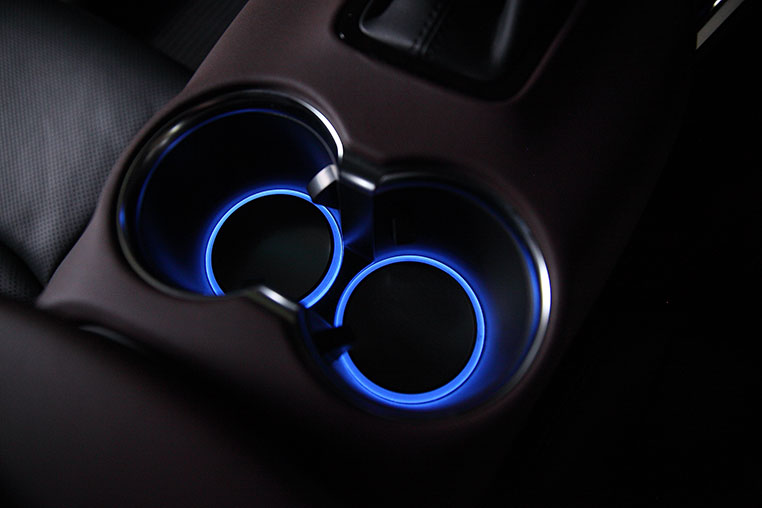

  球屋の施工例でいうと、カップホルダーイルミなどを、Dレンジ減光配線するのはよくあります。


•

  純正の他のイルミと連動して、同じように減光します。それが純正っぽくて、カッコいい。

•

  なるほどね！

•

  しかし、この技には大きなデメリットもある。今日の話題は、どちらかといえばこのデメリットについてです。

•

  D減光のデメリット。
  重たい話の始まりですね。

•

  このDレンジ減光配線というのは、コンピューターに直結している配線です。

•

  コンピューターが減光制御しているんだ。

•

  そうですね。パルス信号で制御されていて、純正LEDを減光させています。

•

  と、いうことは……

•

  もしこの配線から電源を取り出して、その線を「パチっ」とショートさせてしまったら、コンピューターが壊れてしまう。

✔ DIY作業でショートさせる場面はいろいろ考えられる。

---

※「電気のショートとは何か？ 車いじりで起こる原因と対策」参照。

•

  それはまずい。
  ……やめておいたほうがいいのかな。

•

  電装の知識のある人を除けば、オススメできる作業ではありません。

•

  なるほどね。

•

  そして新型80ハリアーではさらに変化があって、ますます取り扱い注意な配線になっています。

•

  80ハリアーはいろいろな意味でネタが多いですね。どんな問題でしょうか？

•

  80ハリアーは、今までのやり方では、Dレンジ減光ができないんです。

•

  できない、とは？

•

  純正でDレンジ減光するイルミはありますが、そこから電気を取って後付けLEDを付けたりすると、純正イルミに悪影響が出てしまう。

•

  ……どんなふうに？

•

  必要以上に暗くなってしまったりとか。純正でDレンジ減光するイルミネーションが、全ておかしくなります。

•

  出力の変化をコンピューターがチェックしているってことか。

•

  そうなんですよねぇ。

•

  では、80ハリアー以降の車は、Dレンジ減光のカスタムができなくなってしまう？

•

  できないわけではないです。

•

  ？

•

  解決方法はリレーを使うことです。

•

  ほほう。

•

  リレーを使って、あくまでもDレンジ減光の信号だけを取る方式にします。

•

  そっか。リレーを動かすトリガーとして使う分には、ほとんど電気を取らないから。

•

  そうですね。つまり、Dレンジ減光を可能にするために、今までより部品がひとつ余計に必要になる。

•

  いわゆる4極リレー（1a接点リレー）が必要になるんだ。

•

  ただし、普通のリレーではNGです。

•

  む？

•

  Dレンジ減光はパルス制御なので、パルス信号に対応できるリレーが必要になりますね。

•

  そういうことか。

•

  それについては、エーモンさんが解説している記事がありましたよね。

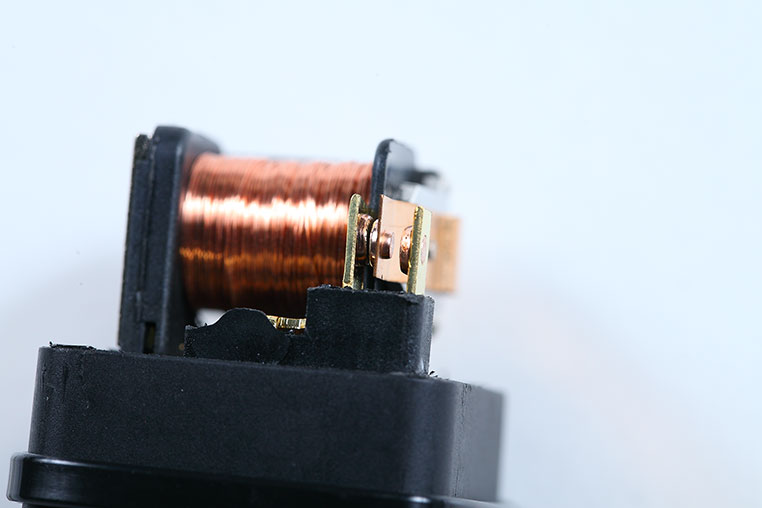

✔「リレーの仕組み。〈有接点リレー〉と〈無接点リレー〉の違い。どっちを使う？」参照。

>>>リンク先で詳しく読む。

•

  エーモンリレーを例にすると、普通の4極リレーを使うのではなくて、ユニット用リレーを使います。



エーモンのユニット用リレー（1558）

•

  電源はどこか別の安全な場所から取っておいて、その電源で後付けLEDを光らせます。

•

  解決策があってよかった。

•

  ただ、このやり方をするにしても、Dレンジ減光配線をいじること自体、あまりオススメではありません。

•

  まあね。

•

  コンピューターに直結されている線なので、率先して触りたい線ではないのは確かです。これはハリアーに限らずの話です。
