太い配線（太線）の接続に使えるギボシ端子の存在は、知っておいて損はない

ギボシ端子には、太い配線の接続用もある。車のDIYで定番的に使うギボシ端子と比較すると、登場頻度は少ないものの、必要なときは来る。2スケア超の配線の接続に、普通のギボシ端子の代用は不可。太い配線用のギボシ端子を使うしかないのである。

•

  車業界における標準的な接続端子、と言えばギボシ端子ですが……

  ●レポーター：イルミちゃん

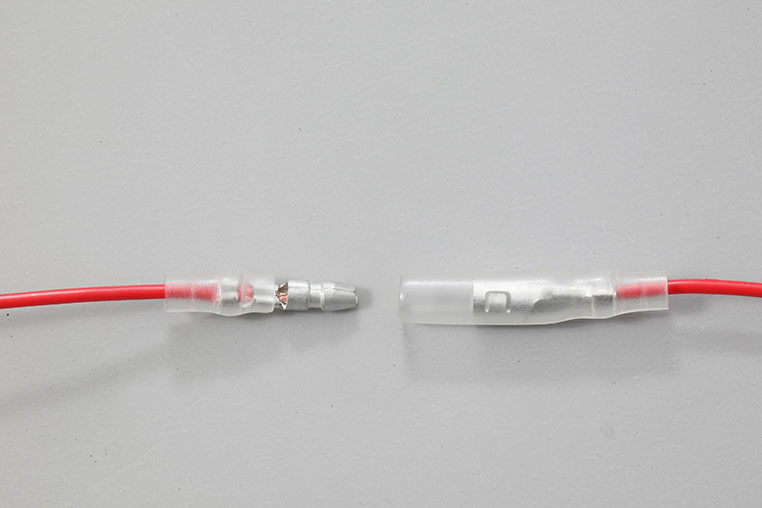

普通のギボシ端子



防水ギボシ端子


•

  意外と浸透していない、防水ギボシ端子はさておき……

•

  ……。

  ●アドバイザー：エーモン 中塚研究員

•

  実はエーモンが、スタンダードなギボシ端子と、防水ギボシ端子のほかにもう一種類、ギボシ端子を隠し持っているのをご存じでしょうか？

•

  ……いや、べつに隠してません。

•

  第三のギボシ端子！
  今日はその、秘密を暴きます！

•

  ……それって、これのこと言ってるんですよね。

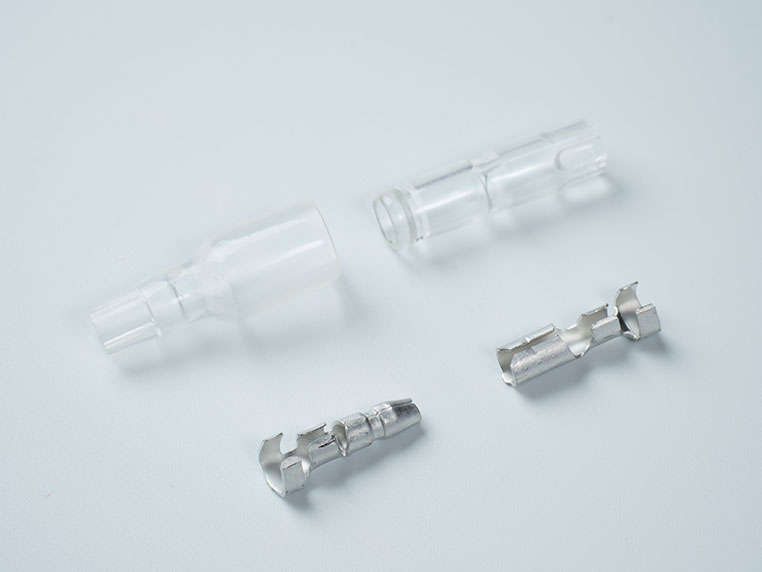

Amazonでも販売されているエーモン ギボシ端子セット 後入れスリーブ（3306）

•

  スクープだ!!

•

  ……いや、これも昔からある商品ですね。

•

  地味な端子の話だから、盛り上げようとしているのに、いちいち水を差さないでください。

•

  ……。

•

  でも、見た目は普通のギボシ端子と似ていますが、なにが違うのでしょうか？

•

  カンタンに言うと、太い配線（太線）用のギボシ端子ですね。

•

  ホホウ。

•

  普通のギボシ端子は、0.5スケア～2スケアまでが適合範囲です。

✔ スケアってなに？ という人は、「スケア（配線コードの太さ）の選び方」参照。

•

  この太線用ギボシ端子の場合は、1.25スケア～3スケアの配線コードに適合します。


•

  つまり、ギボシ端子の限界を超えてキターーー！

•

  ……まだ、続いているんですね、そのノリ。

•

  だったらもう、普通のギボシ端子はいらないんじゃない。「上位互換」ってことで。

•

  ……いやいや、話を聞いてましたか？ 下は1.25スケア～なんですよ。

•

  あらま。
  定番の0.5スケア線では、使用不可。

•

  そうです。だから、〈太い配線用のギボシ端子〉という位置付けなのです。

•

  それでマイナー過ぎて、今まで出てこなかったんですね。納得。

•

  ……ヒドイ。

•

  でも、ちょっと疑問なんですが、エーモンの配線コードに3スケアなんてありましたっけ？


•

  あー、え～っとですね、3スケアの配線コードは売ってないです。

•

  ないのかッ!!
  なんなのそのギャグ!?

•

  ……いや、でも、世の中にはあるし、エーモン製品でも、3スケア線が使われているケースならありますよ。

3スケア線の例



【Amazon.co.jp限定】エーモン リレー付電源ケーブル (2049)は、バッ直の定番。メインの電源ケーブルは、3スケアの太線が使われている。

•

  こういう配線をもし途中で切断して脱着可能にしたい、となったら太線用のギボシ端子が必要になるわけですね。

•

  なるほど～。さあ、盛り上がってきたところで、いよいよ「かしめ方」です!!

•

  まずは普通のギボシ端子と同様、電工ペンチを用意します。

定番の電工ペンチ



ここで使用しているのは、【Amazon.co.jp限定】エーモン 電工ペンチ（1452）

•

  かしめ方（付け方）は、普通のギボシ端子と違うのでしょうか？

•

  ちょっと違うところがあります。まずは配線コードの被覆を剥きます。


•

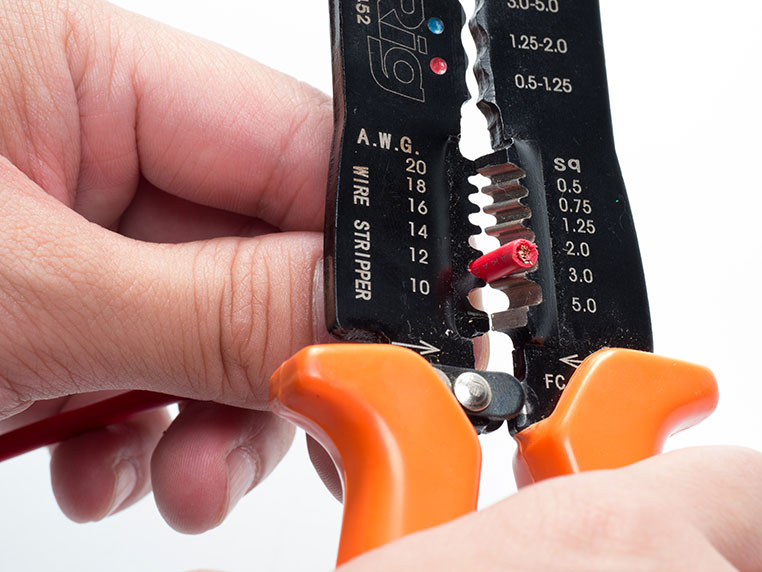

  3スケアの配線コードなら、そのサイズに合った電工ペンチのワイヤーストリッパー部で剥き取ります。

•

  次は端子の圧着ですね。

•

  ギボシ端子の内側のツメが芯線（導線）に、外側のツメが被覆にかかるようにする。そこは、普通のギボシ端子と同じです。



✔ 上写真は普通のギボシ端子。通常版は「ギボシ端子の正しいかしめ方（付け方）」参照。

•

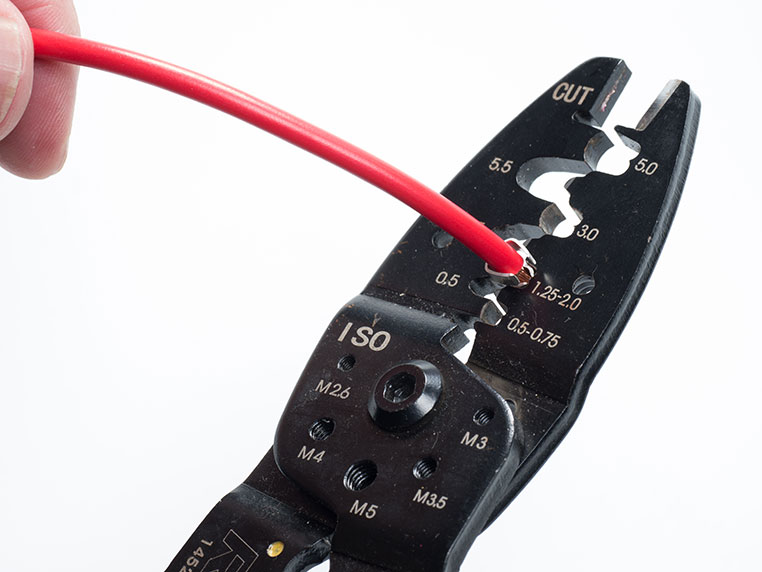

  まずは、芯線にかけたツメを、電工ペンチの「1.25-2.0」の穴でつぶして圧着します。


•

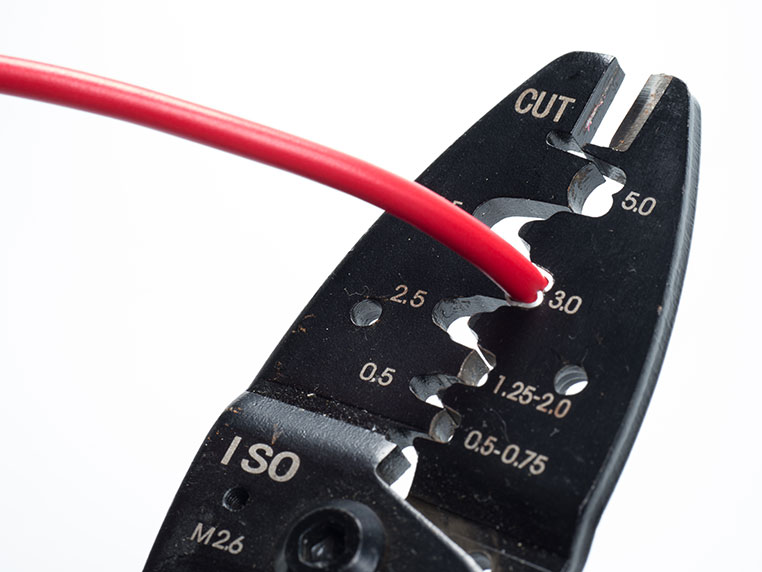

  そして被覆にかけたツメは（大きいので）、電工ペンチの「3.0」の穴で圧着します。


•

  ……ふつうのギボシ端子と、同じ手順のように見えますが。

•

  スリーブをまだ入れてません。

•

  あー、中塚研究員、最初に入れるの忘れてるぅ！

•

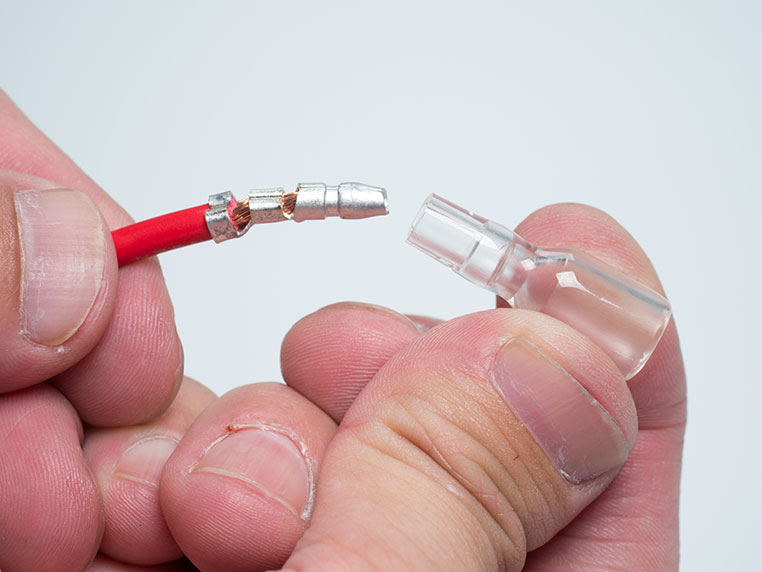

  いや、このギボシ端子は、端子を付けた後からスリーブを入れるんですよ。「後入れスリーブ」と言います。


•

  ……なんだか、ズルイ感じがしますね。後出しスリーブ？

•

  いいえ。これで正しい手順ですので。後入れスリーブ、です。

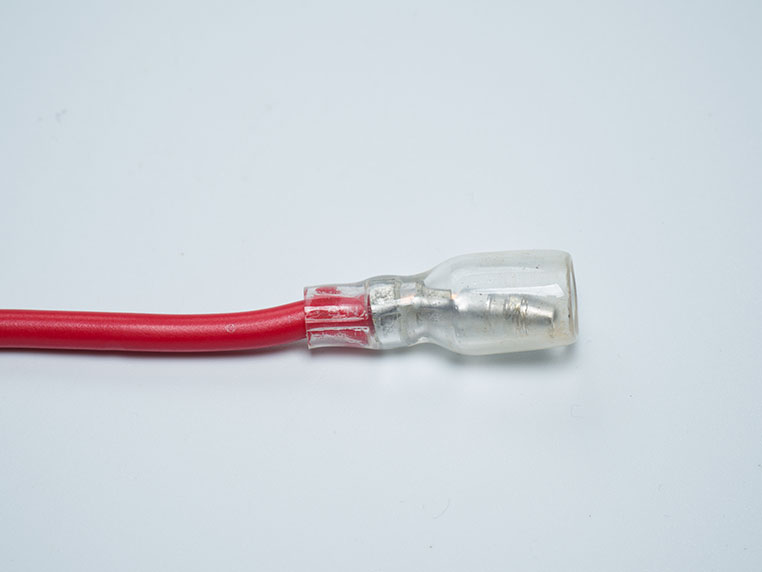

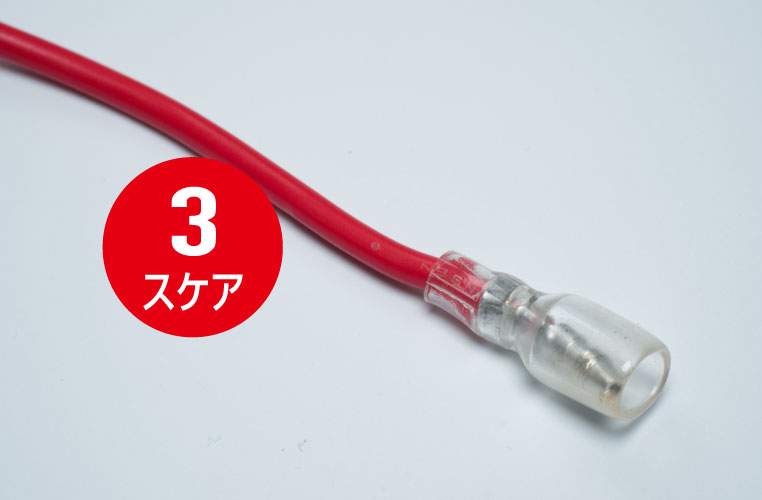

こうなればOK


•

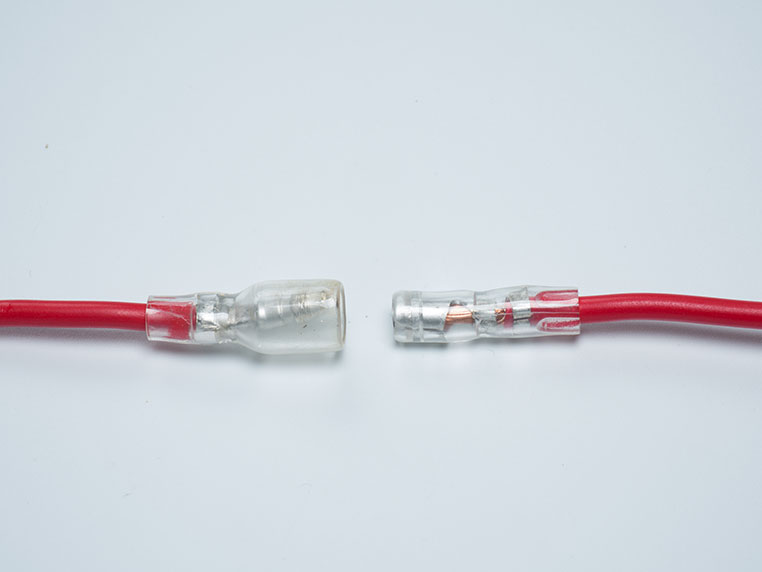

  オス端子も同じ手順で付ければOKです。


•

  一般的に2スケアまでがDIYで扱える限界とされていますが、これを知っていれば、3スケア線でもまあなんとか扱えるようです。
